Рисуем план комнаты — своими руками

Если вы стали владельцем новостройки или в старой квартире вам уже не хватает места, или вам не нравится, как в ней все устроено, то единственным вариантом для вас может стать перепланировка. Первым делом мы рисуем план комнаты или квартиры, а потом, уже отталкиваясь от него изменить свое жилье по своему вкусу.

Рисуем план комнаты

Вопрос перепланировки в первую очередь касается владельцев новостроек. Ведь зачастую в таких домах квартиры имеют большую площадь, и при всем при этом большая часть пространства отведено под коридор, а ведь эту площадь можно было бы использовать для реализации других задач.

Хочется отметить, что перепланировка квартиры – это не такая простая задача, как может показаться в начале. Для этого от вас потребуется много сил, времени и наличия определенных знаний. Начинать изменять пространство необходимо с составления плана. Очень важно ответственно и осознанно подойти к этому этапу. Конечно же, необходимо сохранить все внешние стены квартиры и обязательно сохранить несущие стены.

Несущие стены так называются именно потому, что на них возложена вся нагрузка перекрытий между этажами, других стен и крыши. Они как бы «несут» на себе вес всей конструкции здания, поэтому на плане квартиры они обязательно должны остаться. Все несущие стены дома связаны между собой, они продуманы и построены таким образом, чтобы обеспечить устойчивость здания, а значит безопасность проживания в нем.

Если кто-либо по незнанию или халатности при составлении плана квартиры допустит ослабление (например, за счет расширения дверных проемов) и, тем более, снос несущих перегородок, это может повлиять на устойчивость всего здания, привести его в аварийное состояние.

Как определить несущие стены

Определить, являются те или иные конструкции в вашем доме несущими можно двумя способами:

Используя технический паспорт квартиры и поэтажный план дома.Обычно на таких планах несущие перегородки нарисованы более толстыми, а ненесущие – более тонкими. Но этот способ нельзя считать стопроцентно надежным, так как такое правило в составлении планов применяется не всегда. Следует учитывать, что в современных многоэтажных домах большая часть внутренних перегородок является несущими. В кирпичных домах (например, хрущевках, хотя такие технологии используются и сейчас) большая часть внутренних перегородок будет не несущими.
Проведя практическое исследование стен. Перед составлением плана квартиры определить, является стена несущей или не несущей можно с помощью нехитрых измерений. Для кирпичного дома несущая стена должна иметь толщину не менее 25 см, соответственно все перегородки, имеющие толщину меньше указанного размера, можно смело причислять к не несущим. Если вы не хотите рисковать и ограничиваться только измерением толщины стены, обратите внимание еще на два признака. Во-первых, ненесущая стена обычно неоднородна по своей структуре, в ней присутствует как кирпич, так и позагребень. Во-вторых, если вы внимательно посмотрите на такую стену у самого потолка, то сможете увидеть, что она не доходит до него на пару сантиметров. Конечно же, там нет щели, но только потому, что ее обычно заделывают паклей или заливают монтажной пеной. Такие «пространства» применяются для того, чтобы не давить большой нагрузкой на достаточно слабые перегородки. В то же время при аналогичном рассмотрении несущей стены, вы увидите, что она как бы уходит в потолок, ведь она в действительности его на себе держит. Именно поэтому несущие стены имеют большую толщину.

Итак, когда вы определили и нанесли на план квартиры стены, которые необходимо оставить, все остальные можно смело разрушать. Но не спешите с выполнением этого этапа. Скорее, просто имейте это в виду, ведь возможно какие-то из них вы решите оставить.

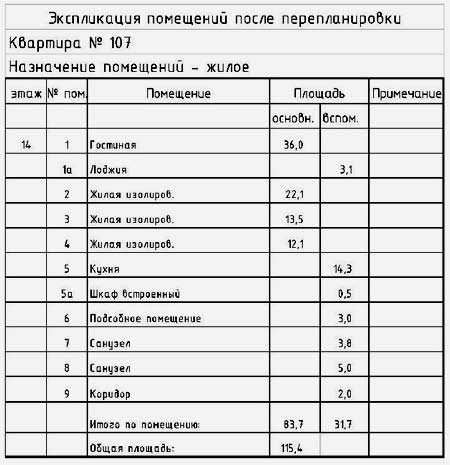

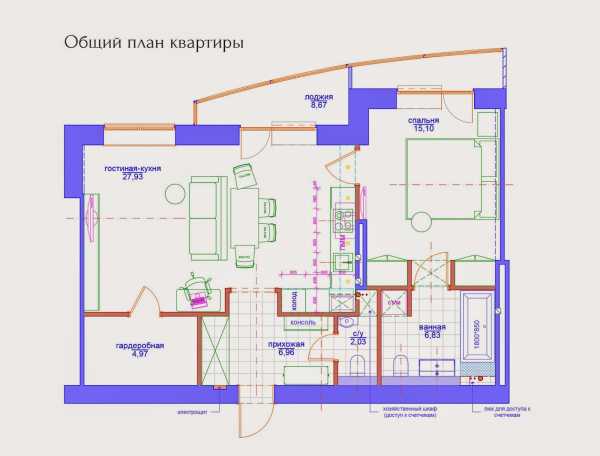

Составление измененного плана квартиры

Далее, следуя общим правилам относительно последовательности проведения ремонта, необходимо сделать еще один план квартиры – план, на котором будет отражено новое пространство вашей квартиры со всеми новыми перегородками.

Для составления такого плана следует определиться с перечнем всех необходимых вам функциональных зон (кухни, спальни, санузла, гостиной, гардеробной, кабинета или рабочего уголка, коридора – выбирайте, что нужно именно вам). Далее необходимо найти в квартире место для всех этих зон и разместить их на чертеже. При этом послушайтесь совета, не останавливайтесь на первом варианте, который пришел вам в голову. Нарисуйте разные варианты планов вашей квартиры — это как детская игра в мозаику, обдумайте их и только потом выберите тот, который вам наиболее импонирует.

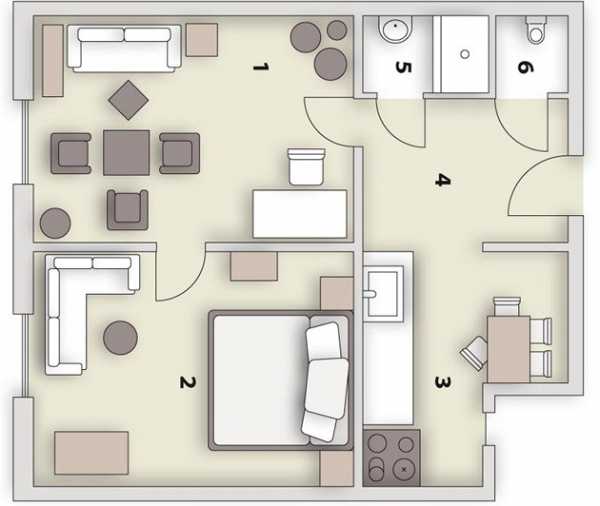

Как правильно на плане выполнить зонирование квартиры

Составляя план коридора, учитывайте, что наиболее удобная его ширина – около 140 см. При более узком коридоре человек будет ощущать тесноту, да и переносить различные вещи будет проблематично.

Площадь ванной комнаты должна соответствовать размеру ванной, которую вы хотите поставить.
При планировании размещения унитаза (и при раздельном и при совмещенном санузле) необходимо предусмотреть наличии пространства со всех сторон (минимум 35 см в каждую сторону от его центра). Кроме того, от унитаза до двери должно быть не менее 40 см, иначе вы рискуете каждый раз при его использовании, испытывать оригинальные впечатления, упираясь коленками в дверь.
Если вы хотите отделить помещение для спальни, нужно учитывать, что минимальный его размер определяется как сума размера кровати плюс 70 см в каждую сторону. При несоблюдении этого правила вы рискуете получить не спальню, а комнату-кровать.
При планировании места для гардеробной, необходимо определить какое количество вещей вы будете там хранить и как наиболее функционально разместить необходимые секции.

Планируя размер кухни, учитывайте размеры техники и кухонных тумб, которые вам понадобятся.

stroymasterok.com

Как нарисовать план комнаты 🚩 план комнаты чертеж 🚩 Ремонт квартиры

Автор КакПросто!

План комнаты бывает необходим при перепланировке самой комнаты, при расстановке новой или перестановке старой мебели. Сейчас существуют различные компьютерные программы для составления плана квартиры, но проще сделать это обычным способом – с помощью карандаша, линейки и рулетки.

Статьи по теме:

Вам понадобится

— рулетка;
— обычная и миллиметровая бумага;
— карандаш и ластик;
— линейка.

Инструкция

Для начала начертите примерный план комнаты. Не обязательно соблюдать нужные пропорции. Представьте, что видите комнату сверху. Изобразите ее форму.

Возьмите рулетку и измерьте размеры комнаты. Результаты измерения пометьте на чертеже. Отметьте важные детали, такие как дверь, окна, радиатор. Отметьте расположение всех электрических розеток, выключателя и светильника. Та область, которую занимает дверь при ее открытии, обычно изображается дугой.

Далее измерьте всю мебель, окна и другие объекты. Их размеры также перенесите на предварительный чертеж. Их высота вам не понадобится, поэтому измеряйте только длину и ширину. Измерьте высоту комнаты и обведите в кружок возле чертежа.

Возьмите миллиметровую бумагу и линейку. Теперь нужно нарисовать ровный и аккуратный план комнаты, соблюдая все необходимые пропорции. Выберите соотношение размеров реальных объектов с их размерами на чертеже. Обычно выбирают масштаб 1:20. Этого будет вполне достаточно. Рассчитайте размеры объектов на чертеже. Для этого их реальный размер в миллиметрах разделите на 20.

На миллиметровой бумаге начертите периметр комнаты с помощью карандаша и линейки. Аккуратно перенесите изображения окон, мебели, двери и электрических розеток на бумагу. Не забывайте соблюдать соотношение размеров. Дугу, которая изображает область открытия дверей, можно нарисовать с помощью циркуля.

Когда все объекты перенесены на миллиметровку, ластиком уберите все лишние линии и неровности. Пометьте высоту комнаты и используемый масштаб.

Предложение от нашего партнера

Обратите внимание

Вместо того чтобы подписывать на чертеже объекты, можно вынести их обозначения и подписать. Так же можно сделать и с числами. Каждый однотипный объект помечается своим числом, а оформить обозначения можно в виде сноски.

Полезный совет

Подпишите все объекты и их реальные размеры, чтобы потом не гадать, что подразумевается под каждым конкретным прямоугольником.

Совет полезен?

Распечатать

Как нарисовать план комнаты

Похожие советы

www.kakprosto.ru

Как нарисовать план комнаты?

План комнаты бывает необходим при перепланировке самой комнаты, при расстановке новой или перестановке старой мебели. Сейчас существуют различные компьютерные программы для составления плана квартиры, но проще сделать это обычным способом – с помощью карандаша, линейки и рулетки.
Вам понадобится
— рулетка;
— обычная и миллиметровая бумага;
— карандаш и ластик;
— линейка.

Инструкция

1. Для начала начертите примерный план комнаты. Не обязательно соблюдать нужные пропорции. Представьте, что видите комнату сверху. Изобразите ее форму.
2. Возьмите рулетку и измерьте размеры комнаты. Результаты измерения пометьте на чертеже. Отметьте важные детали, такие как дверь, окна, радиатор. Отметьте расположение всех электрических розеток, выключателя и светильника. Та область, которую занимает дверь при ее открытии, обычно изображается дугой.
3. Далее измерьте всю мебель, окна и другие объекты. Их размеры также перенесите на предварительный чертеж. Их высота вам не понадобится, поэтому измеряйте только длину и ширину. Измерьте высоту комнаты и обведите в кружок возле чертежа.
4. Возьмите миллиметровую бумагу и линейку. Теперь нужно нарисовать ровный и аккуратный план комнаты, соблюдая все необходимые пропорции. Выберите соотношение размеров реальных объектов с их размерами на чертеже. Обычно выбирают масштаб 1:20. Этого будет вполне достаточно. Рассчитайте размеры объектов на чертеже. Для этого их реальный размер в миллиметрах разделите на 20.
5. На миллиметровой бумаге начертите периметр комнаты с помощью карандаша и линейки. Аккуратно перенесите изображения окон, мебели, двери и электрических розеток на бумагу. Не забывайте соблюдать соотношение размеров. Дугу, которая изображает область открытия дверей, можно нарисовать с помощью циркуля.
6. Когда все объекты перенесены на миллиметровку, ластиком уберите все лишние линии и неровности. Пометьте высоту комнаты и используемый масштаб.
Обратите внимание
Вместо того чтобы подписывать на чертеже объекты, можно вынести их обозначения и подписать. Так же можно сделать и с числами. Каждый однотипный объект помечается своим числом, а оформить обозначения можно в виде сноски.
Полезный совет
Подпишите все объекты и их реальные размеры, чтобы потом не гадать, что подразумевается под каждым конкретным прямоугольником.
Делитесь этой информацией с друзьями в социальных сетях!

ЧИТАЙТЕ ТАКЖЕ

www.ujut-v-dome.ru
ЧЕРТИМ ПЛАН НА КОМПЬЮТЕРЕ — The wave of decor
Чертим план дома от руки или чертим план на компьютере? Что выберешь сегодня ты? Я советую пробовать выбрать оба варианта, но финальную работу доверить современным технологиям.
Программ планировщиков сегодня огромное количество. Платные и бесплатные, профессиональные и непрофессиональные, простые и замороченные. Запутаться легко, да и времени на изучение можно потратить очень много.
Чтобы начертить план дома мечты, надо выбрать самую лучшую для конкретной задачи. Поэтому я сделала обзор программ, которые на мой взгляд являются самыми известными и доступными как для профессионалов, так и для тех, кто впервые столкнулся с задачей: нарисовать план дома к ремонту.

1. ARCHICAD
Светлана Неустроева
Специализированная программа созданная фирмой Graphisoft. Предназначена не только для профессиональных архитекторов и дизайнеров, но и для неискушенных пользователей – людей, занятых перепланировкой квартиры, постройкой дома и благоустройством участка.
Из больших плюсов – считается удобной и простой. Работает в 2D и 3D. Надо учесть, что за 1 день освоить нереально, но через неделю план квартиры точно начертите, и сможете виртуально погулять по ней.
Программа лицензионная. Средний уровень сложности.
2. AUTOCAD

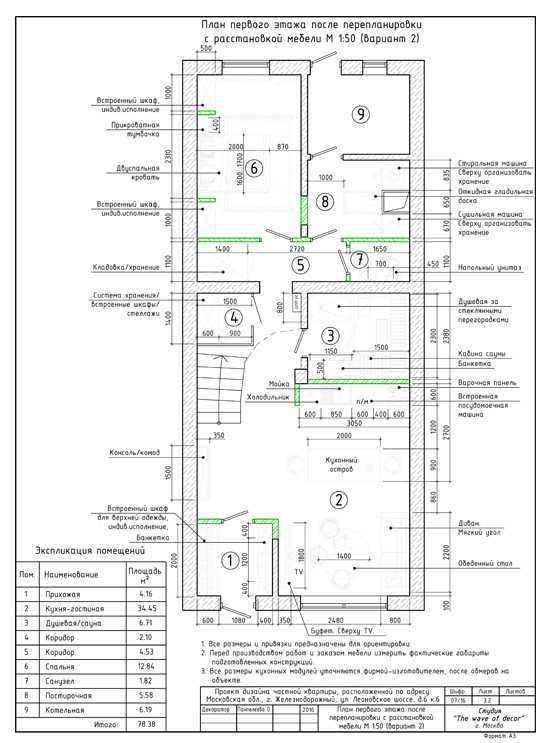

из тех документов студии “На волне декора”
Программа, в которой выполняются все профессиональные чертежи студии.
Двух и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk.

Это программа для очень широкого использования. Применима не только для архитектуры и дизайна, а для проектирования всего, что необходимо придумать, отчертить и воплотить в жизнь.
Специально для повседневных нужд архитекторов была разработана AutoCAD Architecture. Девиз авторов: чертежи теперь – не рутина.
Могу отметить, что программа непроста в изучении и потребует времени и терпения.
Высокий уровень сложности.

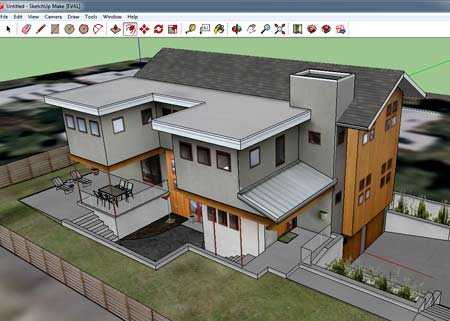

3. SKETCHUP
“Моделируйте все, что захотите. Обновите интерьер своей гостиной. Придумайте новую мебель. Создайте модель своего города для Google Планета Земля. Возможностям использования SketchUp нет предела.” – девиз программы.
Одна из самых перспективных программ на сегодняшний день. Времена изменились, и сегодня Скетчап уже не так прост в освоении, но все так же интуитивно понятен. Безграничные возможности программы делают ее незаменимым помощником среди архитекторов, дизайнеров и декораторов.
sketchupbook.com
Моя самая любимая и основная программа.
Полноценного учебника на русском языке нет. На youtube доступны отличные начальные уроки.
Есть онлайн версия, без скачивания. Есть платная версия Про для полноценной работы. Описание преимуществ займет не одну страницу. Так что пробуйте. В видеомультике можно посмотреть возможности программы. Такие видео прогулки по будущему дому помогут лучше понять, что конкретно хочется и к чему стремитесь вы при создании интерьера.

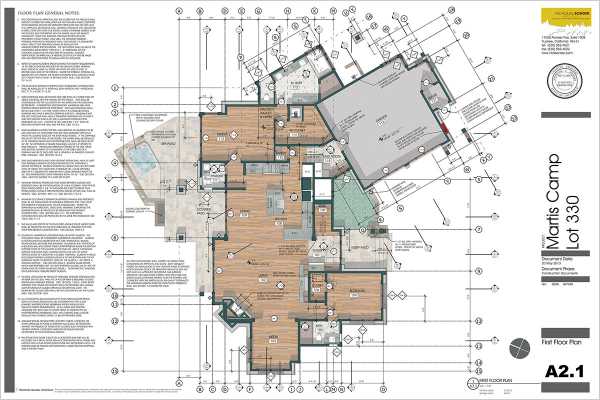

В платной версии ПРО вам предоставиться возможность делать красивые чертежи и работать активно с планами и разрезами.
Низкий, средний и высокий уровни сложности.

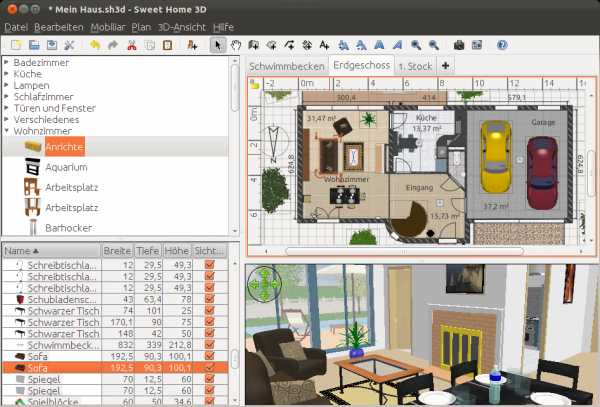

4. SWEET HOME 3D
www.sweethome3d.com
Бесплатное приложение для дизайна интерьера. Ориентирована на людей, которым надо быстро, для себя сделать подготовку к ремонту.
Программа очень простая в освоении и в использовании. Есть большой набор мебели и декора. Каждой тумбочке (ковру, картине и т.д.) можно задать высоту-ширину-глубину, а также цвет и текстуру.
Единственное, что мне не нравится – нет возможности построить точный 2D план с расстановкой мебели. Только ориентировочный.
Низкий уровень сложности.

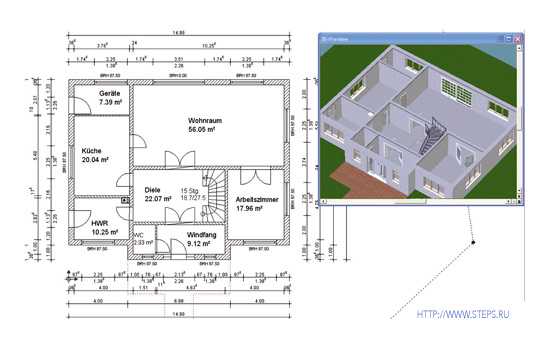

5. ARCON Small Business.

Упрощенная версия программы ArCon. Здесь отсутствуют функции, необходимые для профессионального проектирования, программа максимально подходит для частного использования для дизайна собственного загородного дома, либо разработки дизайна фасада дома, для перепланировки дома или отдельного помещения.
Программа создает объект в двухмерном пространстве и дает возможность «погулять» в будущем «доме мечты».
Средний уровень сложности.

6. Семейство продуктов ADOBE.
проект студии “На волне декора”
Photoshop и Adobe Illustrator (AI) – являются профессиональными программами, но могут заинтересовать и любителей.
PHOTOSHOP – самая известная программа. Несмотря на то, что изначально была разработана как редактор различных изображений, в данное время она широко используется в различных сферах.
КНИГА “ФОТОШОП – ЭТО ПРОСТО”
ILLUSTRATOR – задуманный как редактор векторной графики, используются сегодня в самых разных целях.
Эти программы нельзя назвать сверхсложными, но на каждую придется потратить время для изучения.
Если они уже есть в компьютере и вы умеете ими пользоваться на хорошем уровне, то считайте, что Фотошоп и АИ заменят бумагу, линейку и карандаш.
Все действия по черчению плана эдинтичны черчению от руки. Только вместо бумаги – экран. А вместо карандаша мышка.
Смотрим видео как начертить план комнаты в фотошопе.
Средний и высокий уровни сложности
7. COREL – программа для работы в векторной графике. Очень схожа с АI. При любви к ней и навыках работы – также заменяет бумагу и карандаш.
Средний и высокий уровни сложности.
8. ROOMTODO для НОВИЧКОВ СУПЕР

Очень простая в освоении и интуитивно понятная программа.Полный обзор данной программы был сделан по просьбе разработчиков и его результаты, мой отзыв и краткое руководство к работе найдете вот ТУТ
ТЕСТ-ДРАЙВ ОНЛАЙН-ПЛАНИРОВЩИКА ROOMTODO
Для кого программа? Рассказывают авторы проекта:
“Roomtodo это разработка, предназначенная для новоселов и планирующих ремонт помещения. При желании получившийся дизайн можно опубликовать в Фейсбуке или встроить в свой сайт (как YouTube ролик).
Советую всем новичкам и совсем неискушенным в компьютерах от чистого сердца.
9. KITCHENDRAW Советую начинающим!

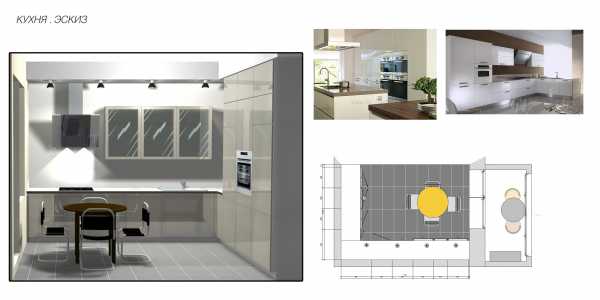

пример плана в Китчендроу
Программа разработана специально для проектирования кухонь и ванных комнат. Простой и понятный интерфейс. Сегодня уже есть много ознакомительных и обучающих уроков на русском языке. Не смотря на заявленные производителем ограничения в использовании, программа позволяет легко создать план не только кухни, но и всей квартиры.
Сегодня существует много библиотек готовой мебели для использования в Kitchendraw. Можно даже научиться самим моделировать предметы интерьера и присвоить текстуры красивые.
Несколько лет назад я активно ей пользовалась для быстрой подачи идей.
пример работы в Kitchendraw
Очень удобна тем, что можно работать в двух форматах – 2d и 3D.
На плане размещены все необходимые размеры. И они точные, в отличии от других планировщиков. Неоценимый плюс – очень быстрая обработка файла в режиме “фотореализм”.
Низкий, средний и высокий уровни сложности.

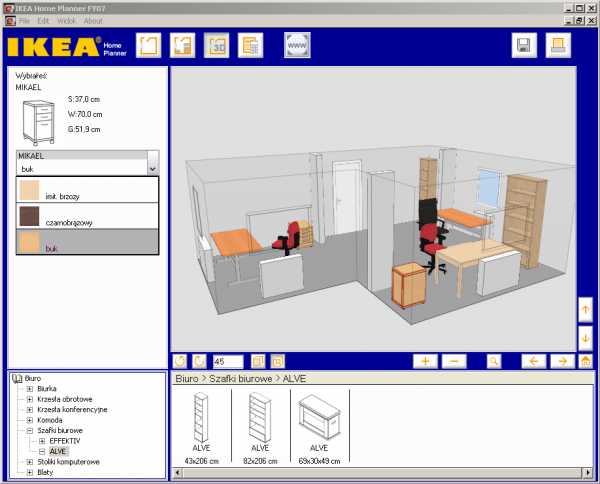

10. ПЛАНИРОВЩИК ИКЕА
с оф сайта Ikea
“Пусть кухня вашей мечты станет реальной” – заголовок программы на официальном сайт.
Очень простая, не требующая загрузки на свой компьютер программа. Нужен интернет и внимательно прочитать инструкцию к работе. (Также можно загрузить и оффлайновую версию программы на официально сайте Икеа).
Интерфейс понятен, не перегружен информацией. Программа ориентирована на продукцию ИКЕА, но будет полезна, даже если и не собираетесь приобретать данную мебель – можно оценить комнату в объеме и с мебелью.
Полезна тем, кто изначально нацелен на приобретение продукции от компании ИКЕА:
можно не только распланировать интерьер, но и сразу посчитать его стоимость.
Неудобна тем , что нет возможности построить 2х мерный план. Низкий уровень сложности.

11. ICOVIA ROOM PLANNER
Еще один очень любимый мой ресурс. Простой. Программой пользуются многие продавцы мебели и предметов интерьера за рубежом. Она работает в онлайн режиме. Все что необходимо –интернет и регистрация. Большая база моделей мебели. Удобный интерфейс. Можно сохранять свои планы. Есть черно-белый и цветной режимы.
Работает с метрической и американской системами измерений.

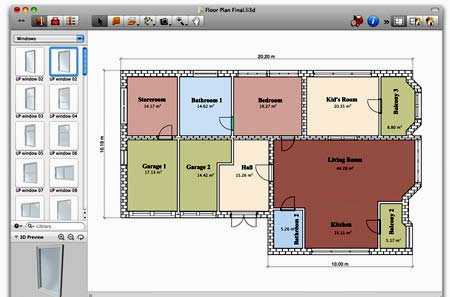

12. FLOORPLAN 3D

Простая и удобная компьютерная программа для перепланировки квартиры, дизайна дома, реконструирования офиса. При всей своей простоте и удобстве, программа обладает многими свойствами профессиональных приложений.
Программа проста в освоении. К ней прилагается довольно не плохой учебник. Библиотека моделей незамысловатая, но для планировки вполне достаточно.
Низкий и средний уровни сложности.

Продолжаем обзор программ:
В нашу жизнь стремительно врываются новые технологии и мы стали обладателями планшетов.

Читайте статью с ОБЗОРОМ лучших приложений для IPAD, с которыми сама познакомилась и нашла их полезными. С отзывами вы можете ознакомиться в applestore, стоимость их невелика, есть также бесплатные.
Я вам дала небольшой список классных программ. Выбирайте тот, который больше всего удобен, понятен и полезен в данный момент для решения определенной задачи.
А задача простая и сложная одновременно: нарисовать план своего дома или квартиры. Никто не ограничивает Вас в использовании сразу нескольких программ. Даже очень удачно может быть для некоторых построить план от руки, а смоделировать 3D в другой программе, например, в Sketchup.
Когда мы будем говорить именно о расстановке мебели, я еще вернусь к планировщикам и некоторые из них рассмотрим более детально.Как начертить ПЛАН квартиры и дома от руки читаем в статье “Чертим план карандашом”.
А также: важные знания для создания планов дома мечты:
ОБМЕР дома мечты – как сделать правильно.
МАСШТАБ – что это такое и как работает.
Спасибо за внимание! Оставайтесь со мной и обязательно делитесь с друзьями идеями блога “На волне декора” и ждите новых интересных статей! И….
УДАЧИ В РЕМОНТЕ!

Блог “На волне декора” – некоммерческий проект и создается только силами автора. Если вы по достоинству оценили статью и она вам понравилась – я буду признательна за небольшую материальную поддержку. Спасибо!
www.thewaveofdecor.ru
8 ПЛАНИРОВОК СПАЛЬНИ — The wave of decor
Продолжим сегодня разговор о планировании спальной комнаты. Открывая тему о спальнях мечты, мы говорили о важности Первого шага.
А сегодня, как и обещала, мы поговорим о различных вариантах планировочных решений для самых разных спальных комнатах.
Я для себя выбрала топ – самых распространенных планировок спален в наших реалиях – от самой маленькой спальни до большой.

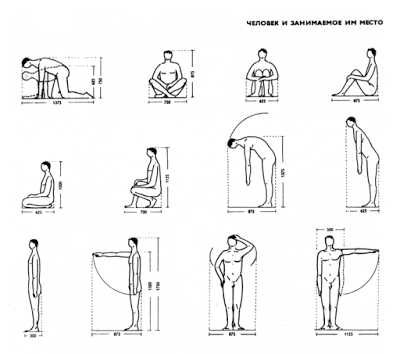

Ну что поехали? Для начала вспомним “АЗЫ” любой планировки – вспомним сколько человек занимает места.
из книги Э. Нойферт
Это важно, так как мы можем расставлять мебель в спальне бесконечно… но если потом окажется , что в комнате не развернуться – будет печально…
Для спальной комнаты принято считать, что необходимо выделять комнату площадью 9-10 квадратных метров минимум.
Если там будет стоять двуспальная кровать, то площадь должна быть увеличена до 12-14 метров квадратных…
Я всегда говорю следующее – если нет возможности выбора комнат, то думаем о том что В СПАЛЬНЕ МЫ ТОЛЬКО СПИМ. И делаем красиво, комфортно даже в самой маленькой комнате.

Особенно если у вас есть ребенок… Подумайте три раза перед тем как делить комнаты – может все-таки ребенку отдавать большую комнату? А себе оставить самую маленькую? Но это лирика:)…
Помним о том , что минимальные нормы для прохода составляют 70 см. Лучше конечно больше… У меня в спальне меньше 70 см :(.. и скажу вам что, конечно, это печально.. и не супер удобно… но жить можно! В комнате мы только спим, а не ведем активную деятельность…
by Oxana Panteleeva
Как я уже говорила в первой статье на тему “Спальня мечты” – планировку мы начинаем с выбора кровати и поиска лучшего места для нее в комнате.

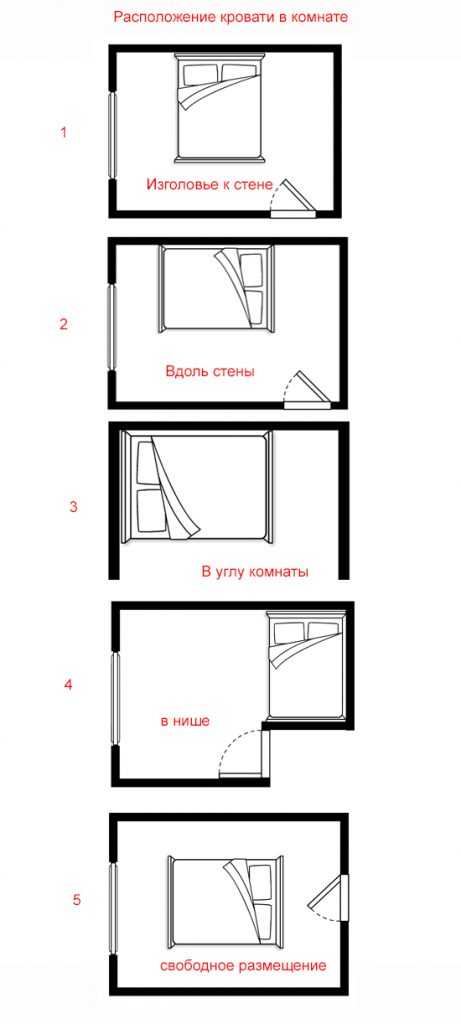

Вот основные варианты расположения кровати в спальной комнате: свободно, в нише, у стены и тд…

Выбирать расположение кровати надо исходя только из площади комнаты, наличия остальной мебели (особенно крупной такой как шкафы, столы, комоды) и личных предпочтений.
Так как мы можем , конечно, поставить кровать по центру комнаты 3х3 м… Но сможем ли мы потом втиснуть в эту комнату шкаф? 🙂
Теперь будем рассматривать разные планировочные решения, которые я для вас приготовила, Но начнем с одной планировки, которая считается самой спорной и по-мнению профессионалов самой не правильной.
Профессиональный дизайнер не ставит, как правило кровать, по одной стене с входной дверью.
by Oxana Panteleeva
Это не правильно и не комфортно… Я стараюсь так никогда не делать… Но … Всегда есть НО.
by Oxana Panteleeva
И бывают исключения (так случилось у меня в проекте одном), бывают ситуации когда кровать по-иному не поставить в силу разных причин: особенности комнаты, расположения окон, приборов отопления и тд… В этом случае я выстраиваю нишу, помещая туда кровать, тумбочки или столики или шкафы… Так гораздо комфортнее воспринимается планировка, и чувство “защищенности”, к которому мы психологически стремимся, более явно выражено. Вдруг кому-нибудь поможет это.
by Oxana Panteleeva
Также считается неправильным ставить кровать “лицом” к окнам… Но вот это я считаю излишнее ограничение. Явных и столь ярковыраженных недостатков у такого расположения кровати я не вижу. Шторы плотные могут решить проблему солнечного света, а какие еще проблемы?
Еще у нас не принято ставить кровать изголовье к окнам. Этому есть только одна причина: климатические условия и радиаторы отопления. Но на юге, я думаю, что такая планировка может быть очень и очень удачной!
А теперь к моей подборке:
Вариант 1.
Самый стандартный для спальной комнаты, которая представляет из себя прямоугольник со сторонами 3 и 5 метров. Площадь 15 метров, на которой мы можем разместить все необходимое: кровать, тумбочки, шкафы встроенные, комод с тв.
В этой планировке удачно расположена входная дверь, благодаря отступу от угла на 60-70 см, вдоль стены 3 метра можно поставить встроенный шкаф, который по вместительности будет равен маленькой гардеробной комнате. Встает большая кровать (180 см ширина матраса). При желании можно разместить неглубокий комод , чтобы оставался комфортный проход между ним и кроватью.

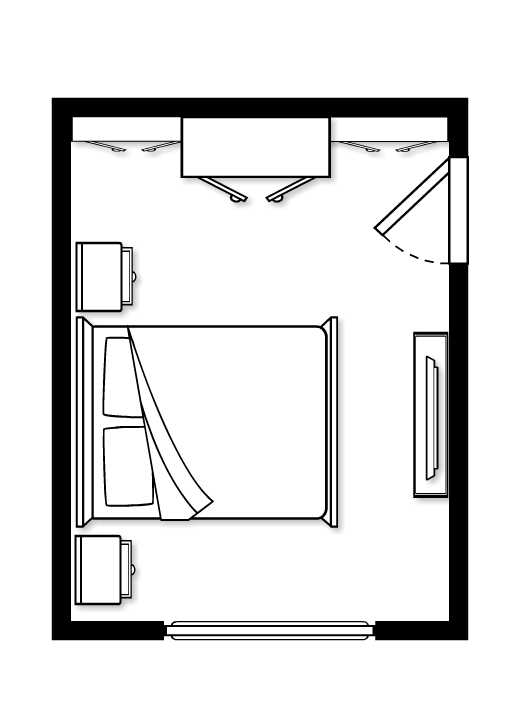

Вариант 2.
Когда в прямоугольных комнатах дверь “прилипает почти к углу”. Часто встречается также в наших условиях и перенести проем не представляется возможным. В таких случаях я советую делать шкафы с разыми секциями по глубине.

Вариант 3.

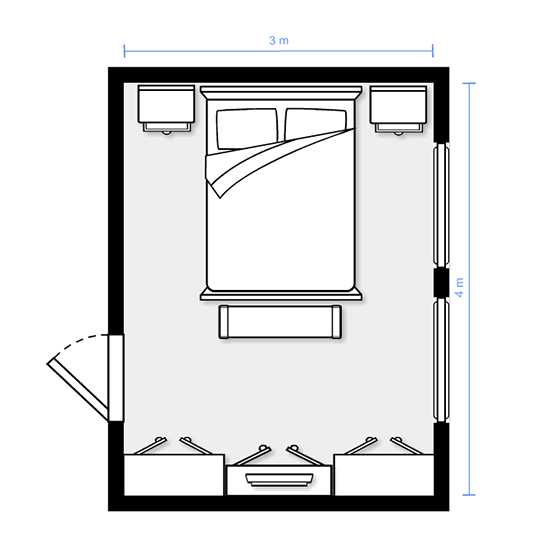

Этот вариант лично моей планировки, когда есть маленькая комната 3х4 метра, и очень хочется иметь большой встроенный шкаф почти гардероб (у нас глубина 90 см). В угол поместилось небольшое кресло. Проходы получились по 60 см. минимум не соблюден, но жить можно:). Совет: в этой планировке оставьте обычную глубину шкафа в 60 см – это будет правильнее и комфортнее!

Вариант 4.
Такая же площадь комнаты как и в третьем варианте – 12 кв метров. Это очень распространенная планировка спальни, когда выстраивается ниша для встраивания кровати и шкафов вокруг нее. Если длина комнаты позволяет в нишу с кроватью встают небольшие столики/тумбочки. Если не позволяет в простенках, которые разделяют шкафы и кровать делают маленькую “нишу” или полочку, для “книгу положить, очки, телефон…
очень красивая планировка. Комната не кажется маленькой и стесненной.

Вариант 5.
Еще один стандартный прямоугольник. Входная дверь в этом случае не позволяет построить шкаф во всю стену, поэтому его ставят обычно по стене и я всегда дополняю его антресолью над дверью. Получается, что дверь мы встраиваем в систему шкафа.
Чтобы уйти от ощущения “вагончика” есть возможность поменять одну прикроватную тумбочку на рабочий стол (если необходим), на комод, на туалетный столик.
Для ТВ ставим узкую консоль или вешаем узкую полку, так как в этом варианте вряд ли встанет полноценный комод 60 см глубиной… и чтобы проход сохранить комфортный.

Вариант 6.
Прямоугольная комната с очень удобным расположением окон и входной двери ( часто встречается в старых домах). При такой планировке мы получаем красивую спальную комнату, с правильно размещенной кроватью, зона ТВ соединена с платяными шкафами, а длина комнаты позволяет добавить в изножье кровати банкетку. На проход останется около 1 метра.

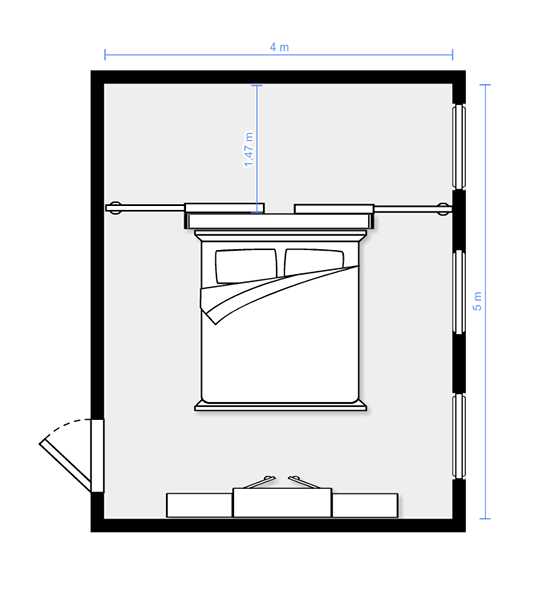

Вариант 7.
Этот вариант редко встречающийся, но не лишен своей прелести (особенно для старых построек), когда комната представляет собой не маленькое пространство, правильной формы и очень хочется иметь гардеробную. В таком случае мы предлагаем построить гардероб за изголовьем кровати. За счет этого решаем сразу две задачи: гардероб с нормальной площадью и удобством использования, и комфортную спальню. Вместо прикроватных тумбочек в этом случае ставят консоль за изголовье.

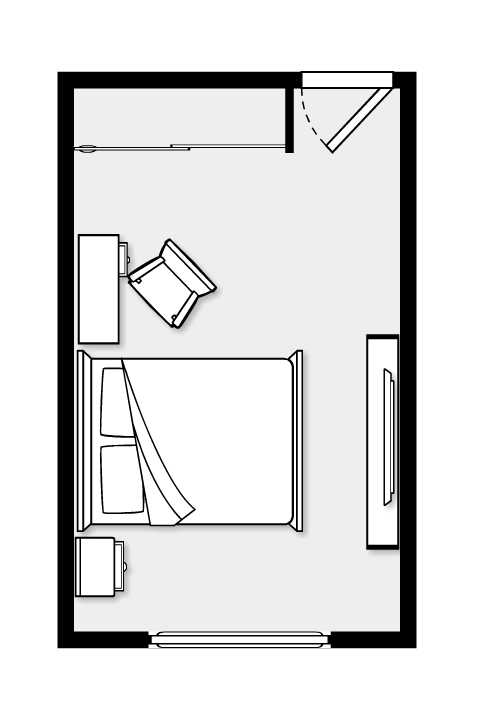

Вариант 8.
Вариант для тех , у кого спальная комната – это длинный прямоугольник, и очень хочется иметь гардероб.
Можно рассмотреть выстраивание гардеробной комнаты внутри спальни. Планировка имеет право жить в наших условиях. И может для некоторых действительно станет спасением. Ведь наши квартиры лишены комнат для хранения вещей:(

Сегодня мы не рассматривали варианты планировок, когда из спальной комнаты есть собственный выход в санузлы. Это отдельная интересная тема и о ней мы обязательно поговорим!
ПС: все иллюстрации подготовлены Пантелеевой Оксаной.
Если Вам понравилась статья – поделитесь, пожалуйста, со своими друзьями!
Задавайте вопросы и оставляйте комментарии!
И…
Удачи в ремонте!
www.thewaveofdecor.ru
Нарисовать техплан помещения онлайн бесплатно
Технический план – это специальный документ, воспроизводящий определенные данные по требуемому объекту с обязательным указанием информации о сооружениях и зданиях, а также о помещениях или объектах незавершенного строительства, а также его характеристиках.
Графический технический план помещения
При составлении графической части технического плана объектов недвижимости: будь-то здания, сооружения, объекты незавершенного строительства и прочее, необходимо воспроизводить данные о земельном участке. Далее обязательно указывать месторасположение объекта недвижимости на участке со всеми его особенностями по размещению относительно других объектов. При разработке технического плана помещения, его графической части, необходимо отображать план-решение либо части этажа, либо целого этажа здания с указанием в плане непосредственного расположения необходимого помещения. Если в здании или сооружении этажность отсутствует, графический план может отражать только часть сооружения или здания с обязательным указанием месторасположения анализируемого помещения в масштабе…
Сложно и кажется, что совсем не нужно? 🙂
Мы готовы представить вам уникальный проект, который поможет вам, не имея специальных навыков и знаний в области инженерно-строительных и проэктировочных работ, самостоятельно разработать или подобрать необходимое помещение по параметрам, которые будут актуальны именно и только для вас! Никаких тяжелых и непонятных программ типа Автокада или Coral Draw, теперь Вы с легкостью можете строить или подбирать характеристики под свой личный проект прямо на странице нашего портала. Увлекательное занятие, больше не сопряжено с нудным поиском в интернете необходимого объекта недвижимости по заданным параметрам, вы в какой-то мере даже чуть-чуть погружаетесь в детство, строя и моделируя свое собственное помещение, которое впоследствии обязательно найдет свое отражение в реальности!
knin.com.ua
Как нарисовать план дома в программе на компьютере или в режиме онлайн
Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.
Так выглядит планировка и интерьер дома
Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.
Вернуться к оглавлению
Содержание материала
Правила проектирования
Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.
Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
Черчение начинается с проведения осей, показывающих центр капитальных стен.

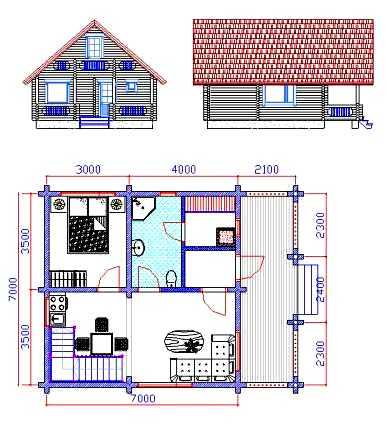

Пример чертежа фасада дома и планировки
Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.
Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.
Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.
Пример экспликационного номера помещений
На плане дома показываются:
На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:
Перегородок;
Оконных проемов;
Дверных ниш.
План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».
Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:
Первый — экспликационный номер;
Второй — название помещения;
Третий — площадь здания.
Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.
Вернуться к оглавлению
Несколько популярных программ для проектирования
Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.
Google SketchUp
Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.
Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.
Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.
Процесс создания проекта и планировки коттеджа в программе Google SketchUp
Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.
FloorPlan3D
При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.
Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.
С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:
краски;
обоев;
шпаклевки.
Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения.
Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:
Возможность проектирования домов любой этажности;
Все вычисления нужных площадей происходят в автоматическом режиме;
Абсолютная точность;
Большой ассортимент строительных материалов, разнообразие текстуры;
Проектирование ландшафтного дизайна;
Добавление декоративных деталей;
Современный дизайн комнат;
Типовые библиотеки;
Интерактивные советы.
ArCon
При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:
Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.
AutodeskAutoCad
Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.
Пример планировки дома выполненного в AutodeskAutoCad
Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.
Вернуться к оглавлению
Как самостоятельно нарисовать план дома
Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:
Санузла;
Всех комнат;
Кухни;
Перегородок.
Пример плана коттеджа нарисованного самостоятельно
Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:
Определить все необходимые размеры;
Показать середину осей капитальных стен;
Нарисовать перегородки внутри комнаты;
Наметить месторасположения окон, а также дверных проемов;
Обозначить местонахождение функционального оборудования:
Ванной 4 метра;
Туалета;
Газовой плиты;
Водопровода;
Вентиляции;
Лестничных клеток.
Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

Когда рисуется план, на нем нужно в обязательном порядке показать:
Несущие стены;
Другие, не столь важные, стены отмечаются пунктирной линией;
Двери;
Оконные проемы;
Подвод воды;
Систему канализации;
Вентиляцию;
Дымоходы.
Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.
planvsem.ru
