Рисование геометрических тел вращения.

Рисунок геометрических тел вращения, а именно конуса, цилиндра, шара, выполняется после того, как освоен рисунок куба. Сначала объёмные геометрические фигуры рисуют по отдельности, затем ставится натюрморт из геометрических тел. На примере изображения геометрических тел вращения усваиваются основные навыки академического рисунка. Для того, чтобы успешно рисовать сложные формы, сначала следует добиться грамотного выполнения простых заданий и хорошего уровня их выполнения. Любую форму, которую мы рисуем, при анализе можно представить как состоящую из простых геометрических форм, подход к изображению такой же, как при рисунке простых геометрических форм.

Любой рисунок начинающим следует вести исключительно с натуры. Модели гипсовых геометрических тел можно купить или изготовить самостоятельно из плотной бумаги или картона. Срисовывание с пособий, фотографий не имеет смысла и не приносит никакой пользы. Представленные мной примеры могут послужить в помощь для самостоятельного обучения или помочь при выполнении домашних заданий по рисунку, но всё же лучше всего заниматься с преподавателем.

Если вы живёте в Москве, то у вас есть возможность брать индивидуальные уроки рисунка у автора статьи.

Рисунок конуса

Конус представляет собой симметричное тело вращения, образующая конуса начинается в его вершине, совпадающей с осью вращения и заканчивается в основании. В нашем случае конус прямой, его ось перпендикулярна основанию.

При рисовании конуса сперва намечаем место и размер изображения в листе. Конус не должен быть слишком большим или маленьким, разместить его следует выше середины листа. Оптически верх конуса легче, вокруг него больше свободного пространства, поэтому конус в рисунке следует разместить выше, чем, это делается обычно.



Затем отмечаем засечкой самую верхнюю часть конуса и проводим горизонтальную ось основания. Определив таким образом высоту, определяем, насколько ширина основания меньше высоты. Рисуем засечки, ограничивающие ширину основания. При этом учитываем, что эллипс, после того, как он будет построен, немного увеличит высоту конуса.

Только после того, как определена высота и ширина, по центру проводим вертикальную ось симметрии.



Соединяем вершину конуса с основанием. Линии с краю являются самыми удалёнными от рисовальщика поверхностями, поэтому их следует рисовать светлыми.

Следующий этап - построение эллипса. При построении эллипса важно точно определить его раскрытость, насколько малый диаметр (видимый вертикальный размер) меньше, чем его ширина. Чтобы передать объём в линии, ближнюю часть овала сделаем темнее.



После того, как построение проверено, можно продолжить изображение объёмной формы конуса. Сперва находим границу света и тени. Граница представляет собой прямую линию, идущую от вершины к точке в основании. Постарайтесь верно определить, каково соотношение части, видимой на свету и части в тени. В верхней части линия немного чётче, в нижней части конуса она более плавно размыта к краям. Связано это с тем, что ближе к вершине конуса форма заворачивается сильнее, она почти приближается к угловой форме, какую мы видим на примере куба. Теневая поверхность удаляется от нас, дальний край по закону воздушной перспективы будет светлее.

Освещённая часть удаляется от зрителя, поэтому, в соответствии с законами воздушной перспективы, она будет темнее. На границе света и тени мы видим полутон, промежуточную поверхность между светом и тенью, он относится к свету, но темнее, чем освещённая часть предмета, т. к. угол падения лучей света здесь небольшой. Падающая тень темнее тени собственной. Она лежит на горизонтальной поверхности, передняя часть тени темнее. Штрих кладём по форме, сначала в направлении лучей, идущих от вершины к основанию.

Для лучшей передачи формы введём горизонтальные линии штриховки, показывающие сечение формы по горизонтали. Особенно важно показать, как форма заворачивается по краям. На завершающем этапе работы уточняем тональные отношения и форму. Освещённая часть чуть темнее снизу, сверху выше контраст света и тени. Теневая часть конуса снизу подсвечена рефлексом от поверхности стола, также имеется рефлекс, проходящий по дальнему краю формы.

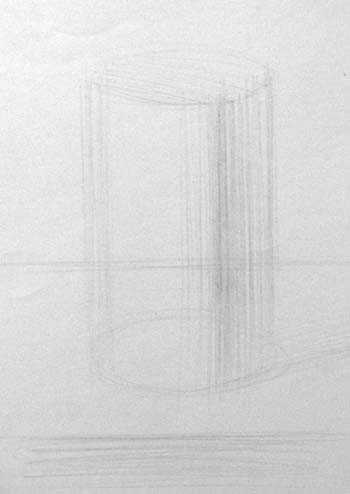

Рисунок цилиндра

Цилиндр представляет собой простое тело вращения, у которого диаметр верхнего и нижнего основания равны, а плоскости оснований параллельны друг другу. Образующая представляет собой вертикальную линию, перпендикулярную основанию, которая вращается по окружности.



Последовательность работы над цилиндром такая же, как над рисунком конуса.

Сначала намечаем место цилиндра в листе, сразу же легким штрихом выявляем объёмную форму.

Затем работа ведётся последовательно, от большого к малому, от целого к детали. Старайтесь не давить излишне на карандаш, особенно при рисовании вспомогательных линий построения. Ластиком пользуйтесь как можно меньше. Если хотите поправить рисунок, то сначала обязательно нарисуйте правильную линию и только после того, как верная линия нарисована, можно стереть неверную. Когда стирают линию, а потом рисуют заново, то, как правило, повторяют уже сделанную ошибку.

Сначала определяем высоту, а затем ширину цилиндра, насколько она меньше. Для сравнения высоты с шириной берите за основу расстояние между нижними краями эллипсов в центральной части цилиндра.

После того, как найдены основные пропорции, рисуем осевую линию. Ось симметрии делит цилиндр ровно пополам.

Построение эллипсов начинаем с верхнего. Нам хорошо видно, как он развёрнут. Нижний эллипс развёрнут больше, чем верхний, в соответствии с законами перспективы.

Граница светотени у цилиндра проходит по вертикальной линии. Форма меняется плавно, поэтому границы размыты. Штрих кладём по форме, в вертикальном направлении. Удаляющиеся поверхности на свету становятся темнее, а в тени, наоборот, светлее. Верхнее основание оказывается в полутоне, если освещение преимущественно сбоку. Штрих этой горизонтальной плоскости аналогичен штриховке верхнего основания куба. Передний край падающей тени берёт своё начало от точки границы светотени в основании цилиндра, а дольний край тени начинается от аналогичной точки на невидимой стороне.

На завершающем этапе работы уточняем форму штрихом в горизонтальном направлении. Верхняя часть чуть ближе к свету, она будет светлее. Теневая часть подсвечена снизу, а сверху тень в контрасте с верхним основанием. Поэтому самая тёмная часть тени окажется вверху.

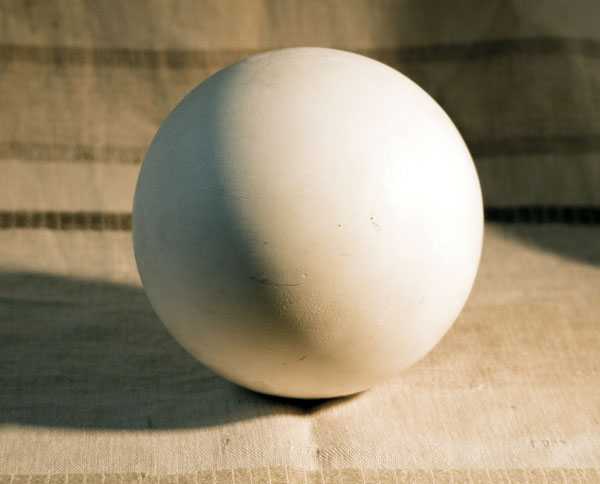

Рисование шара

Геометрическая форма шара самая простая из всех фигур, но для рисунка шар является самым сложным заданием. В первую очередь, начинающим сложно нарисовать ровный круг, трудно добиться плавных тональных переходов при штриховке, чтобы шар на рисунке не имел вмятин. Шар можно осветить естественным светом от окна или мягким светом с рассеивателем. Такой свет лучше, он не даёт резких теней.



При освещении лампой накаливания контраст сильнее, часто это приводит к тому, что начинающие изображают шар слишком тёмным, как будто он не из гипса, а из свинца.

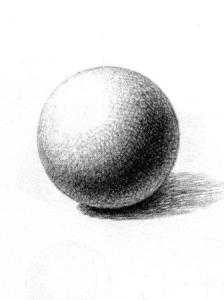

Ниже представлен готовый рисунок шара. Изображения поэтапного ведения работы, построения теней, объяснения природы рефлексов появятся на сайте позже.





После того, как освоен рисунок геометрических тел по отдельности, можно приступить к рисованию группы из геометрических тел. Как правило, композиция включает в себя куб или параллелепипед, 1-2 тела вращения и шар. Рисунок кувшина также выполняется после того, как ученик умеет изображать простые геометрические формы.

Разрешено копирование статей, только при наличии активной (кликабельной) ссылки на страницу-источник сайта Дениса Гаврилова gavrilovart.ru и при указании авторства. Ссылка должна находиться непосредственно рядом с материалом, должна быть видимой и прямой (без использования java-скриптов).
Запрещено каким-либо образом изменять, затирать, отрезать копирайты на копируемых с моего сайта фотографиях или иллюстрациях.



gavrilovart.ru

Как нарисовать квадрат карандашом поэтапно

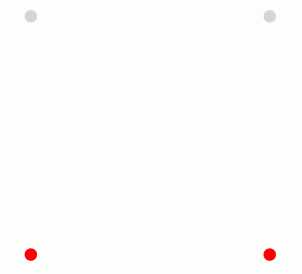

Шаг 1. Первое, что вы собираетесь нужно сделать, это схватить линейку . Правитель не должен иметь никаких вмятин вдоль края если вы хотите, чтобы ваш сквер встать на свои места. В реальности вы должны начать с построения горизонтальной линии. Это так вы можете нарисовать свои очки равномерно друг с другом. Так что начните с рисования светом линии с помощью линейки. Как только горизонтальный, как нарисовано, добавить две точки, по одной на каждой стороне линии. Эти очки позволят вам нарисовать перпендикулярные линии, которые должны оказаться под углом 90 градусов.


Шаг 2. Сделать то же самое вы сделали в шаге один, но когда вы делаете ваши очки, обязательно пользоваться линейкой, так что в итоге вы получите идеально прямые линии.

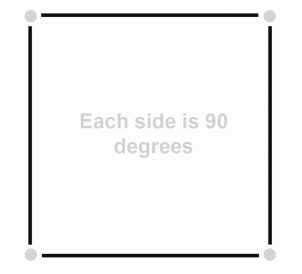

Шаг 3. Это просто быстрая схема, показывающая вам, как квадрат на 90 градусов на каждой стороне.

Шаг 4. Начните рисовать ваш горизонтальной линии из точки А в точку Б для верхней и нижней частей квадратной формы.

Шаг 5. Далее рисуем вертикальные линии от точки к точке к точке по бокам площади. Если Вы использовали линейку, ваш квадрат должен получиться отличный.

Шаг 6. Вот ваш идеальный квадрат. Теперь вы можете использовать его как стройматериал для чего-то, что вам нужно сделать, или вы можете использовать то, что вы только что узнали другим способом, а.

mydrawing.net

Рисование геометрических тел | КАК НАУЧИТЬСЯ РИСОВАТЬ

« Как нарисовать красками натюрморт из светлых предметов | Главная | Рисование тел вращения »

Автор: admin | 24 Янв 2015

Изучение и рисование геометрических тел в учебном академическом рисунке является основой для освоения принципов и методов изображения более сложных форм.

Обучение изобразительным искусствам требует строгого соблюдения последовательности усложнения учебных задач и многократных повторений для овладения техникой. Наиболее подходящей формой для усвоения принципов построения рисунка являются геометрические тела, имеющие в своей основе ясные конструктивные строения. На простых геометрических телах легче всего понять и усвоить основы объемно-пространственной конструкции, передачи форм в перспективном сокращении, закономерности светотеней и пропорциональные соотношения.

Упражнения по рисованию простых геометрических тел позволяют не отвлекаться на детали, имеющиеся в более сложных формах, таких, как архитектурные объекты и тело человека, а всецело сосредоточиться на главном – изобразительной грамоте.

Правильно понятые и усвоенные закономерности при изображении простых форм должны способствовать более осознанному подходу к рисованию сложных форм в последующем.

Куб

Для того, чтобы научиться грамотно и правильно изображать форму предмета, необходимо осознать скрытую от глаз внутреннюю структуру предмета – конструкцию. Под словом «конструкция» подразумевается «строение», «структура», «план», то есть взаимное расположение частей предмета и их соотношение. Это важно знать и понимать при изображении любых форм. Чем сложнее форма, тем больше и серьезнее придется изучать внутреннее строение натурной модели. Так, например, при рисовании живой натуры – головы или фигуры человека, помимо знания конструктивных особенностей непременно следует знать и пластическую анатомию. Поэтому без ясного понимания строения формы и характера предмета невозможно грамотно освоить рисунок.

При изображении пространственных форм, кроме знания закономерностей строения конструкции, необходимы знания о законах перспективы, пропорциях, светотени. Для правильного изображения натурной модели необходимо приучить себя всегда анализировать натуру, ясно представлять ее внешнее и внутреннее строение. Подходить к работе следует осознанно, с научной точки зрения. Только такое рисование будет способствовать  успешному выполнению работ по изображению как простых, так и сложных форм.

Шар

Рисование геометрических форм малоопытным рисовальщикам кажется на первый взгляд достаточно легким. Но это далеко не так. Для уверенного овладения рисунком прежде всего необходимо освоить методы анализа форм и принципы построения простых тел. Любая форма состоит из плоских фигур: прямоугольников, треугольников, ромбов, трапеций и других многоугольников, которые отграничивают ее от окружающего пространства. Задача заключается в том, чтобы правильно понять, как эти поверхности сочетаются между собой, образуя форму. Для правильного ее изображения необходимо научиться рисовать такие фигуры в перспективе, чтобы без труда выделять на плоскости объемные тела, ограниченные этими плоскими фигурами. Плоские геометрические фигуры служат основой понимания конструктивного построения объемных тел. Так, например, квадрат дает представление о построении куба, прямоугольник – о построении призмы параллелепипеда, треугольник – пирамиды, трапеция – усеченного конуса, круг представляется шаром, цилиндром и конусом, а эллипсовидные фигуры – шарообразными (яйцевидными) формами.

Цилиндр

Все предметы имеют объемно-пространственные характеристики: высоту, длину и ширину. Для определения и изображения их на плоскости пользуются точками и линиями. Точками определяются характерные узлы конструкции предметов, ими устанавливается взаимное пространственное расположение узлов, характеризующее конструкцию формы в целом.

Линия является одним из основных изобразительных средств. Линиями обозначают контур предметов, образующие их форму. Ими обозначают высоту, длину, ширину, конструктивные оси, вспомогательные, определяющие пространство линии, линии построения и многое другое.

Для основательного изучения геометрические формы лучше всего следует рассматривать в виде прозрачных каркасных моделей. Это позволяет лучше проследить, понять и усвоить основы пространственного построения конструкций и перспективного сокращения форм геометрических тел: куба, пирамиды, цилиндра, шара, конуса и призмы. Вместе с тем, такой прием в значительной степени облегчает построение рисунка, в котором отчетливо прослеживаются все пространственные углы, ребра, грани тела, независимо от их поворотов в пространстве и в перспективном сокращении. Каркасные модели позволяют развить у начинающего художника объемно-пространственное мышление, тем самым способствуя правильному изображению геометрической формы на плоскости бумаги.

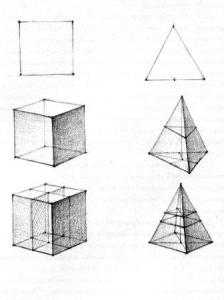

Конструктивный анализ куба, призмы и пирамиды

Для основательного закрепления в сознании начинающего художника объемно-пространственного представления о строении этих форм было бы наиболее эффективным выполнить их своими руками. Модели можно сделать без особого труда из подручных материалов: обыкновенной гибкой алюминиевой, медной или любой другой проволоки, деревянных или пластмассовых реек. В последующем, в целях усвоения закономерностей светотени, можно будет изготовить модели из бумаги или тонкого картона. Для этого необходимо сделать заготовки – соответствующие развертки или отдельно вырезанные плоскости для склеивания. Не менее важен сам процесс моделирования, который больше принесет пользы для осознания обучающимися сущности строения той или иной формы, чем использование уже готовой модели. Для изготовления каркасных и бумажных моделей потребуется немало времени, поэтому в целях его экономии не следует делать модели большого размера – достаточно, если их габариты не будут превышать трех-пяти сантиметров.

Конструктивный анализ цилиндра, конуса и яйца

Поворачивая изготовленную бумажную модель под разными углами к источнику света, можно проследить за закономерностями света и тени. При этом следует обратить внимание на изменение пропорциональных отношений частей предмета, а также на перспективное сокращение форм. Приближая и отдаляя модель от источника света, можно увидеть, как меняется контрастность освещения на предмете. Так, например, пр приближении к источнику света свет и тень на форме приобретают наибольшую контрастность, а по мере удаления становятся менее контрастными. Причем, близлежащие углы и грани будут наиболее контрастными, а углы и грани, находящиеся в пространственной глубине, – менее контрастными. Но самое главное на начальном этапе рисования – это умение правильно отображать объемно-пространственную конструкцию форм с помощью точек и линий на плоскости. Это является основополагающим принципом в освоении рисунка простых геометрических форм, а также при последующем изучении более сложных форм и осознанном их изображении.

Читать далее Рисование тел вращения



Темы: Рисунок | Ваш отзыв »

Отзывы

nnosova.ru

Как нарисовать трехмерный куб? Научиться рисовать за 30 дней!

Доброго времени суток, читатель блога «Научиться рисовать за 30 дней!»

Подпишись в сообщество вконтакте, чтобы получать свежие уроки!

Я хочу, чтобы этот урок мы построили на ключевых навыках рисования кубов. Я хочу, чтобы вы имели полный контроль над рисованием куба и умели манипулировать и переносить ее на другие продвинутые формы. Вы скоро поймете, что способность нарисовать  куб, поможет вам нарисовать дом, дерево, каньон и даже человеческое лицо. «Как можно трансформировать куб в дерево или лицо?» — спросите вы. Я отвечу вам…позже, а сначала…

1. Используйте опорные точки (как вы делали и в предыдущих уроках, да?), и нарисуйте квадрат в перспективе (трапецию).

 2. Аккуратно нарисуйте боковые ребра, а среднее немного длиннее (рисуйте легкими линиями, практически не нажимая на карандаш, так как мы делаем только набросок).

3. Нарисуйте нижнюю часть куба с помощью уже нарисованных линий. Для обзора, продлите линии в направлении СВ и СЗ.

4. Укажите очень важную опорную точку под средним углом. Эта точка определяет второе прямоугольное основание. Если точка будет расположена слишком низко, то этот слой будет искажать и искривлять рисунок.

5. Используя уже нарисованные линии как образец, нарисуйте края второго слоя в направлениях СВ и СЗ. Когда я рисую, я постоянно перевожу свой взгляд на первый «основной» куб и добавляю новые линии.

Подумайте, сколько раз вы смотрите в окно заднего вида при вождении. Вы делаете это, даже не задумываясь, потому что эта привычка глубоко проникла в ваше подсознание. Это именно тот уровень комфорта, та привычка, которая я хочу, чтобы выработалась у вас — постоянно смотреть на компас и предыдущие линии.

6. Посмотрите на ваш СВ угол на верхнем прямоугольнике вашей коробки. Теперь посмотрите на все СВ направляющие стрелки, которые вы нарисовали в шаге 3.

Теперь возьмите карандаш и проследите за этими направляющими линиями, чтобы оставить этот угол в памяти вашей руки. После нескольких репетиций карандашом, быстро передвиньте вашу руку левее от куба и нарисуйте угол в направлении СВ.

Повторите эту же технику, чтобы сделать СЗ линии на другой стороне, чтобы создать в верхней части второй уровень здания. Я делаю это упражнение каждый раз, когда создаю рисунок. Я постоянно возвращаюсь к исходному эскизному прямоугольнику как к источнику, снова и снова.

7. Завершите нижний этаж здания. Дважды проверьте нижние линии, сверим их со стрелками компаса в направлении СЗ и СВ.

8. Начните рисовать двери на втором этаже с двух вертикальных линий на каждой стороне. Чтобы убедиться в том, что линии действительно вертикальные и прямые, посмотрите на края бумаги. Все ваши вертикальные линии должны быть параллельны краям листа. Вы должны поглядывать на них каждый раз, когда рисуете вертикальные линии, иначе вы рискуете наклонить объекты в ту или другую сторону.

Вот интересно, что нужно отметить: нижняя часть двери должна быть шире, чтобы создать трехмерную иллюзию, что она на самом деле ближе к вам. При этом используется важное правило размера. Это подчеркивает фундаментальный принцип рисования: чтобы сделать так, чтобы объект казался ближе, нарисуйте его больше, чем другие объекты на изображении.

9. Округлите верх проемов на верхнем этаже здания.

10. Чтобы создать иллюзию действительного существования этих дверей в 3D, мы должны добавить им толщины.

Давайте рассмотрим простое правило толщины: Если дверь справа – толщина справа. Если дверь слева – толщина слева. Запомните это правило, повторяйте и практикуйте его. Это правило актуально всегда – для любой двери, окна, отверстия или въезда, для любого объекта, который вы рисуете. Знание этого правила, выведет вас из многих затруднительных ситуаций в сложных изображениях.

Для начала, давайте начнем применение этого важного правила с двери справа. На какой стороне должна быть толщина, если дверь справа? Да, правильно, тоже справа. Используя направляющую линии компаса в направлении СЗ, нарисуйте нижнюю толщину на правой стороне дверного проема.

11. Завершите дверь, следуя вдоль внешней линии дверного проема, изгибая ее вверху.

12. Посмотрите на дверь слева. Используя направляющую линии компаса в направлении СВ, как вы рисовали ранее,  нарисуйте толщину слева от входа.

13. Сотрите направляющие внизу каждой двери. Умело используя направления СЗ и СВ, вы можете легко создавать визуальные иллюзии коридора или комнаты внутри каждого дверного проема. Обратите внимание, что эти линии нарисованы немного выше, чем нижний край двери. Этим создается больше пространства.

14. Теперь, вы можете подрисовать скаты для быстрого входа-выхода или трамплины для катания на скейтборде.

Это отличный пример того, что трехмерный рисунок является волшебным навыком художника. Вы развиваете навыки для создания зданий, городов, лесов или целых миров на пустом двумерном листе бумаги. Один карандаш, один кусок бумаги, ваши фантазии и умения, которым я обучу вас здесь и у вас есть все ингредиенты для создания собственного мира. Не плохой способ потратить 30 минут дня, верно?

Укажите две опорные точки на каждой стороне здания.

15. Давайте начнем создавать спуск на левой стороне для начала. Нарисуйте вертикальный задний край трапа на стене, и продлите его за нижний край этажа по направлению ЮЗ.

Мы использовали это направление часто при рисовании направляющих линий для падающих теней в наших предыдущих уроках. В самом деле, мы будем использовать это направление снова, когда будем наносить падающую тень чуть позже в этом уроке. Будьте бдительны в поддержании направления этой линии на ЮЗ.

Трижды сравните ее с ранее нарисованной СВ линией, с СВ потому что они идентичны, просто другое направление хода вашей руки. Безусловно, гораздо проще объяснить это на наглядном примере, чем на словах.

16. Завершите ближний край трамплина (прошу прощение за такое качество).

17. Нарисуйте ширину спуска двумя линиями в направлении СЗ, соответствующие углы и линии в этом направлении вы рисовали ранее.

18. Завершите дальний край спуска путем сопоставления с углом переднего края (еще один хороший пример для параллельных линий).

Обратите внимание, что нижняя часть трамплина немного шире верхней. Вы должны всегда иметь в виду закон размера. Повторюсь, чтобы объект казался ближе, вы должны сделать его больше. Чтобы объекты казались дальше, их нужно рисовать меньше.

В данном случае я хочу сделать нижнюю часть лицевой стороны спуска немного больше, чтобы усилить визуальную иллюзию, что она ближе, а верхнюю часть отодвинуть подальше. Постоянное применение этих маленьких деталей, использование важных законов рисования (размер, положение, штриховка, тень и т.д.) и компаса (ЮВ, СВ, ЮЗ, СЗ), даст вам навыки и уверенность рисования чего угодно в трех измерениях.

19. Сотрите направляющие линии, выходящие за пределы трамплина. Используя уже нарисованные линии в направлении СВ как образец (постоянно сравнивайте те линии с новыми, чтобы правильно выстроить углы), нарисуйте трамплин на правой стороне здания. Помните: остерегайтесь перекоса нижней линии. Не опускайте ее!

20. Завершите свое здание, проведя линию горизонта над ним, определите позицию светового источника, и заштрихуйте поверхность на противоположных сторонах от него. Используйте направляющие линии, чтобы правильно нанести падающую тень точно в направлении ЮЗ, это действительно просто, когда вы рисуете здание. Просто продлите нижнюю линию. Сотрите все лишние линии или пятна, и вуаля, вы уже выполнили первую архитектурную визуализацию. Поздравляю! Отличная работа!

УРОК 7: ПРАКТИЧЕСКОЕ ЗАДАНИЕ

Вот два интересных варианта двухэтажных зданий с трамплинами. В первом варианте,  поэкспериментируйте с сужением вертикальных сторон вовнутрь. Попробуйте! Однако вы должны нарисовать девять этажей! Существуют тысячи возможных вариантов этого интересного упражнения.

Во втором варианте, поэкспериментируйте с трамплинами, дверями, окнами  и другими различными элементами. Это выглядит гораздо сложнее, чем есть на самом деле. Просто начните с очень устойчивой и широкой трапеции. Имейте в виду, что она будет для вас основным ориентиром при рисовании всех остальных линий. С этого сильного начала, насладитесь процессом развития этого варианта шаг за шагом.

У вас достаточно знаний и навыков теперь, чтобы обойтись без моих подсказок и разбить его на этапы. Будьте терпеливы, не спешите и НАСЛАЖДАЙТЕСЬ!

Поделиться своими работами можно в сообществе вконтакте в этом альбоме!

В следующем уроке мы отвлечемся от этих скучных фигур и нарисуем…коалу!

Были использованы материалы книги Mark Kistler «You can draw in 30 days».

Книга на русском языке Марк Кистлер «Вы сможете рисовать через 30 дней».

www.web-paint.ru

Как создаются оптические 3d иллюзии или секрет создания 3d-рисунков на асфальте.

В этом посте я расскажу о принципах создания 3d-рисунков на асфальте и не только на нем. Под словом асфальт подразумевается горизонтальная плоскость по которой мы ходим каждый день, это может быть и бетон и деревянная основа, стекло и даже песок, да-да сейчас есть и такое- 3d рисунок на песке. Так уж повелось, что у нас его стали называть "на асфальте", видимо потому, что в детстве мы говорили: "Рисунок мелом на асфальте", хотя зачастую рисовали их больше на бетоне, возможно что слово бетон не звучит... За рубежом в буквальном переводе- 3d уличная живопись на англ. 3d street painting.

  Итак... Многие из вас, кто сейчас читает эту статью уже знакомы с таким видом уличного искусства по фотографиям, которые находили в интернете или даже может кто из вас видел 3d-рисунки вживую, а может даже и пытался создать собственноручно и наверняка большинство задавалось вопросом, а как же уличные художники добиваются 3d-эффекта?
 Уверен, что часть из вас уже сейчас воскликнула: "Тю, да что тут секретного!?...Это же элементарная проекция изображения на плоскость!" И будут правы. Я бы уточнил, что это проекция + перспектива, хотя конечно же понятие проекции не может быть разделено от перспективы, это  взаимодействующие понятия.
Так с чего же начинается работа над 3d-рисунком? А работа начинается как и у всех художников, с определения сюжета и разработки эскиза, который зависит от размеров площадки на котором будет выполняться рисунок. Вы спросите каким образом сюжет зависит от размеров площадки? Для этого нужно понимать, что рисунок на асфальте это проекция на плоскость, которая находится к нам под углом и имеет свое перспективное сокращение и если вы решили изобразить объект, который больше человеческого роста, предположим взрослого медведя  нападающего на человека, которым будет являться фотографируемый, то такой рисунок у нас растянется на многие метры, это при условии, что высота в точке осмотра, с которой человек смотрит на рисунок, равна среднему росту человека. Поэтому иногда художники  могут используют комбинацию из плоскости под ногами и стенкой, а то и двумя стенками при которой задействуються три и четыре плоскости (пол, потолок и две стенки)- угловая часть комнаты.

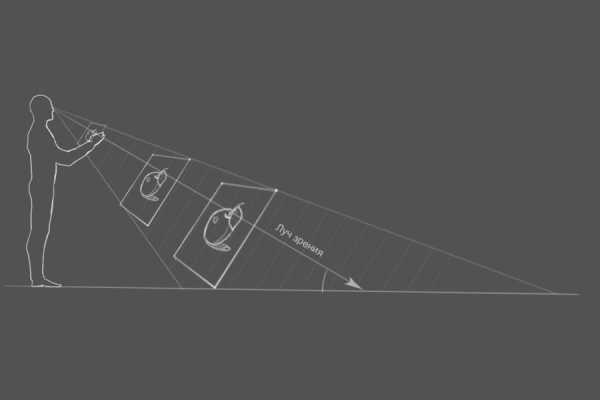

1.На этом изображении вы можете видеть как изменяются размеры  изображения во время проецирования на плоскость лучом зрения. И чем острее будет угол луча зрения к плоскости асфальта, тем более вытянутым у нас будет рисунок.
Да знали это все и без тебя, давай дальше!...


2.После того как вы определились с эскизом, вам нужно его перенести на плоскость в нашем случае асфальт. Как же это сделать?
Часть из вас уже воскликнула, да с помощью проектора! Да, отвечу я, можно и с помощью проектора, но есть одно маленькое условие, рисунок вам нужно выполнить в течении одного светового дня, как это может происходить предположим на фестивале, при котором процесс использования проектора становиться невозможным- проецируемое изображение попросту не видно при ярком свете. Итак как!?...
Для этого буду по чуть-чуть вводить вас в  курс предмета перспектива и способом построения геометрических предметов в пространстве- метод архитектора. Почему геометрических? Потому что для начала нам нужно будет построить сетку в пространстве. Этот метод знаком в большей степени художникам и архитекторам соответствующих учебных заведений, хотя кто-то сталкивался с основами в предмете черчение.

Из точки осмотра 3d рисунок должен выглядеть точно так, как у вас на эскизе.

3.В то же время на асфальте рисунок яблока  будет выглядеть следующим образом (вид сверху). Видно как деформируется рисунок на плоскости, поэтому на 3d-рисунок или как его еще могут называть анаморфный рисунок, не путать с аморфным!:) нужно смотреть только с одной точки.
На схеме показано поле зрения у человека это прбл. 120°.

4.Точка осмотра для зрителя обозначается  таким знаком (который использую я) или любым дуругим, дающий понять человеку, что находиться и снимать нужно именно здесь и именно в этом направлении. Так что искать для качественной фотографии нужно именно такой знак.

5.Пару фоток для понимания насколько рисунок меняется в размерах.
На этом фото 3d-рисунок на асфальте, через объектив камеры  с назначенной точки осмотра.

6. А вот как рисунок трансформируется (вид с обратной стороны)
Нарисованный канализационный люк, который выглядит с точки осмотра (там где стоит штатив)  круглым лежащим блином, ширина которого больше длины почти в два раза, на самом деле имеет форму вытянутого в длину овала, который имеет противоположные величины- длина больше чем ширина.

7.Пример использования двух плоскостей для 3d-рисунка

8.Как выглядит деформация такого рисунка с другой точки просмотра.

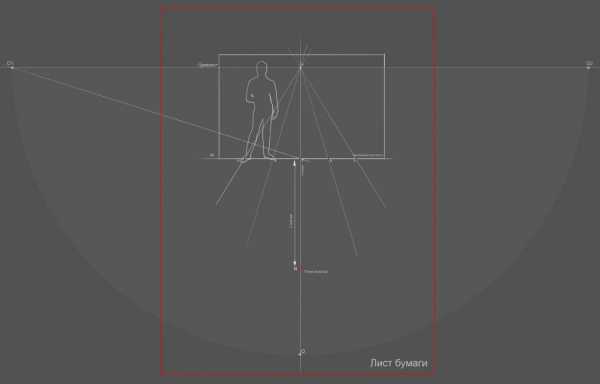

9. Для начала нужно задать размер прямоугольной площадки, которая будет захватывать ваш рисунок на асфальте и определить перспективный масштаб, а именно масштаб длины и ширины. Для этого на листе бумаги нужно наметить горизонт и провести  линию H, параллельную горизонту, эта линия является краем картинной плоскости на нашем чертеже до которой мы еще дойдем, на асфальте же эта линия является краем прямоугольной сетки, которая будет разбита на квадраты размером 50x50 см. Размер этот задается  художником произвольно, в зависимости от сложности изображения, по принципу чем больше деталей, тем меньше квадраты- для более точного определения положения линий в рисунке.

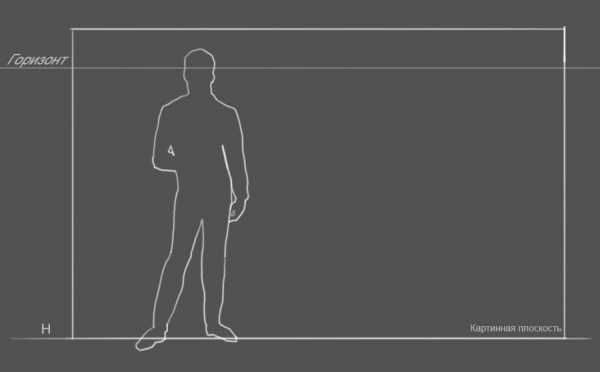

Все мы помним про то, что горизонт проходит на уровне глаз человека, при условии если луч зрения  человека смотрящего на эту фигуру находиться на одной высоте, т.е грубо говоря если эти фигуры одинакового роста. И разумеется если кто-то выше или ниже, линия горизонта у нас меняеться.

10.Таким образом зная рост человека (возьмем средний рост 170 см) мы можем задать метраж на картинной плоскости, т.е на линии H.
Далее проводим осевую линию, которая находится под углом 90° к краю картинной плоскости, в даном случае к линии H.


11.Для удобства я разбиваю метровые отрезки пополам и соединяю с точкой P на горизонте, получив таким образом точку схода P и  масштаб длины отрезков, которые у нас равны 50 см.

12. Теперь основное, нам нужно определить масштаб ширины или можно еще сказать масштаб глубины отрезка длинной 50см. Проще говоря нам нужно определить насколько визуально у нас будет сокращаться сетка в перспективе, положенная на асфальт. Рекомендую изначально запастись форматом бумаги для чертежа побольше.
Задаем расстояние до основной точки осмотра (с которой публика будет фотографировать 3d рисунок) т.е до края вашего рисунка (вернее сказать до края вашей будущей сетки на асфальте) Я задаю 2 метра, художник произвольно задает дистанцию, которая ему необходима, но не думаю что ее имеет смысл делать меньше 1.5 метра.
На осевой линии  нашего чертежа, от края картинной плоскости, чем является линия H, откладываем расстояние 2 метра в итоге получая отрезок CN. Сама эта точка N для дальнейшего построения чертежа не играет роль.

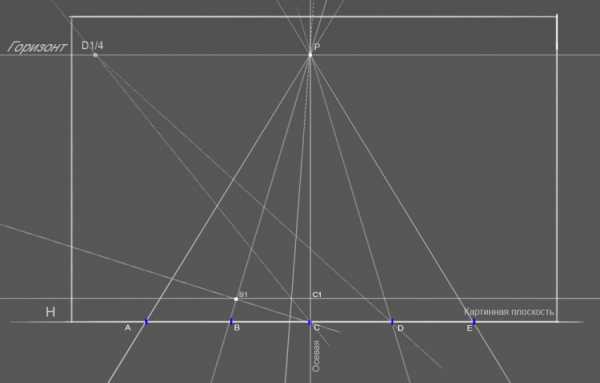

13. Далее нам нужно получить дистанционную точку D1 на горизонте, из которой  луч будет пересекать картинную плоскость под углом в 45° , в точке C, это поможет нам определить вершину квадрата. Для этого задаем расстояние в два раза больше высоты фигуры человека, поскольку фигура является объектом от которого мы и ведем измерение. Почему в 2 раза от картинной плоскости? Причина в устройстве человеческого глаза, угол захвата по ширине  у нас больше чем по высоте. Для более-менее нормального, не искаженного восприятия, нам нужно находиться на растоянии от объекта в два раза превышающего его высоту) Таким образом  получаем точку Q (на площадке она нам не понадобиться). От основной точки схода P отложим (можно с помощью циркуля) отрезок равный PQ на  линии горизонта, таким образом получив  точку D1 и D2, чаще всего она у вас будет выходить за лист бумаги, поэтому отрезок PQ делится на 2 для получения точки и на четыре для точки . Проведя луч через точки D1,C мы получаем прямую, которая пресекает плоскость картины под углом в 45° в перспективе.

14.Полученная точка B1 отрезка BP является вершиной квадрата, отрезок B,B1 -стороной длинною 50см в перспективе.

15.Как я говорил выше, дистанционная точка D1 выходит за лист бумаги, для удобства отрезок D1,P делится на четыре части и получаем точку
Используя дистанционную  точку учитывайте, что в данном случае лучи пересекают сторону квадрата B1,C1 под другим уже  углом (это в прбл. 75° ) к картинной плоскости. И для нахождения точки пересечения, отрезок BC делится на четыре равные части как и любой другой отрезок на линии картинной плоскости, из точки пересечения проводиться прямая в точку схода P , из  в С- точка перечечения и будет определять сторону B1,C1 как это и делает луч проведенный из D1 в С.

16.

17.Таким хитрым способом  на пересечениях лучей из дистанционной точки с лучами сокращений AP, BP, CP, DP, EP мы получаем сетку размером 2 на 2 метра в перспективном сокращении с размером квадратных секций 50х50 см. Вуаля!

Продолжение здесь: http://maksiov.livejournal.com/21782.html


maksiov.livejournal.com

Как пошагово нарисовать объемный куб

Категория: Росчерк пера 02

Геометрические объемные фигуры бывает нелегко нарисовать. Особенно если это объемные фигуры и если рисуете их в первый раз. Вместе с тем, если научиться, можно с легкостью их изображать.

Куб является объемным квадратом. Вспомните кубик Рубика. Это и есть куб. Для того, чтобы его нарисовать без особых трудностей, понадобится инструкция, которую мы вам подготовили. Вам понадобятся: лист бумаги; карандаш; ластик; линейка;
Шаг 1

Рисуем линию

На листе бумаги сверху с помощью линейки нарисуйте горизонтальную линию.


Шаг 2

Вторая линия

Вторую линию нарисуйте под острым углом слева, немного отступив от начала первой линии.


Шаг 3

Треугольник

Нарисуйте треугольник, как показано на рисунке. Кроме того, с левой стороны должна быть еще одна линия, но со стороной треугольника она не соприкасается.


Шаг 4

Второй треугольник

Теперь в большом треугольнике нарисуйте треугольник поменьше.


Шаг 5

Третья линия

С левой стороны от начала треугольника нарисуйте третью линию.


Шаг 6

Третий треугольник

Нарисуйте еще один треугольник. В этот раз линии треугольника должны пересекаться по центру. Должен получиться квадрат.


Шаг 7

Грани куба

С левой стороны квадрата рисуем вертикальную линию, соединяя с нижней частью.

Такую же линию рисуем с другой стороны.

В центре добавляем ребро куба, нарисовав вертикальную линию в центре.


Шаг 8

Убираем ненужные линии

На данном этапе стираем ненужные линии, оставляем только куб.


Шаг 9

Раскрашиваем

Куб готов. Можете раскрасить его одним цветом, например, фиолетовым или же сделать его разноцветным.


Шаг 10

Коллаж


Источник:

  • < Избавляемся от угрей на лице
  • Использование бордоской жидкости для весенней обработки сада и огорода >

ekran-stroka.ru

Как рисовать 3d рисунки: секреты мастерства.

Объемные рисунки 3d - это новое направление в уличной живописи (граффити). Потрясающие воображение фантастические иллюзии под ногами, стирающие грань между изображением и реальностью. Неудивительно, что это современное искусство так быстро приобрело широкий круг поклонников. Оно популярно не только среди изумленных наблюдателей, но и среди начинающих художников-любителей, каждый из которых, наверное, задавался вопросом: как научиться рисовать 3d рисунки. Здесь стоит запомнить первое важное правило – даже самые впечатляющие шедевры 3d живописи появлялись сначала на бумаге, и только после этого обретали свое место на городских улицах.

Чтобы научиться создавать изображения объемных фигур на плоской поверхности, пригодятся знания из школьной программы по наглядной геометрии, и поможет эта статья, из которой вы узнаете, как рисовать 3d рисунки на двух видах поверхности: на бумаге и на асфальте.

1.Берем обычный лист бумаги, НВ-карандаш, ластик. На листе рисуем для начала самые простые геометрические фигуры, например, пусть это будут треугольник, круг и квадрат. Теперь, вспоминая уроки геометрии (проецируя рисунки в трех осях координат), превращаем эти фигуры в геометрические тела: конус, сферу и куб соответственно.

2. Второе правило, которое нужно усвоить для того, чтобы понять, как рисовать 3d рисунки – это игра света и тени. Ведь в первую очередь тень, отбрасываемая фигурой, делает эту фигуру визуально объемной. Теперь, используя второе правило, выбираем сторону, откуда будет падать свет на наши нарисованные предметы. И, исходя из этого, начинаем их затенять, помня, что та сторона фигуры, которая находится ближе к предполагаемому источнику света, будет более светлой, чем противоположная. В процессе затенения продвигаемся от темной стороны к светлой. Если вы решите направить источник света спереди от рисунка, тогда оставляйте середину предмета светлой, постепенно, равномерно затеняя фигуру к контурам. После этого рисуем отбрасывание теней. Тени от фигур всегда будут падать с противоположной от света стороны.

3. Освоив эти первые уроки и уяснив, как рисовать3d рисунки на примере простых объемных фигур, вы постепенно перейдете к созданию более серьезных и сложных трехмерных изображений. И можно будет уже пробовать разбавлять цветом черно-белые рисунки.

4. Научившись технике пространственного мышления и овладев необходимыми навыками трехмерного рисования, вы без труда разберетесь, как рисовать3d рисунки на других поверхностях. Для этого используйте цветные мелки и аэрозольные краски. Подготовленный эскиз на бумаге лучше всего разбить сеткой на небольшие равные квадраты. Так будет удобнее срисовывать, и сетка позволит максимально точно перенести изображение с бумаги на асфальт.

Есть еще несколько хитростей, которые следует запомнить, чтобы понять, как рисовать 3d рисунки на асфальте:

- Место под рисунок должно быть как можно более ровным и подготовленным (тщательно расчищенным от возможного мелкого мусора).

- Работать над изображением лучше всего в пасмурную или облачную погоду.

- И еще, т. к. вам придется растирать мел пальцами (для закрепления), вооружитесь заранее полиэтиленовыми пакетами для защиты подушечек пальцев от истирания.

- В процессе работы над рисунком продвигаться нужно сверху вниз. Стоит избегать прорисовывания четких ровных контуров, а цвет фона вашего рисунка должен по возможности совпадать с цветом дорожного покрытия, на котором вы будете работать.

- Очень важно также угадать с размерами занимаемой площади, т. к. 3d рисунки имеют вытянутые пропорции и внушительные масштабы. И, конечно, не надо забывать, что изображение будет казаться трехмерным лишь с одной заданной вами позиции.

Итак, теперь вы знаете, как рисовать 3d рисунки на бумаге и асфальте, а нам остается лишь пожелать вам удачи в этом интересном деле!
