Буквы для черчения. Чертежный шрифт. Алфавит. Правила написания прописных букв и цыфр

Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.

Шрифты чертежные (ГОСТ 2.304-81) предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. Для выполнения надписей в черчении используют ГОСТ. ГОСТ устанавливает номера чертежных шрифтов (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40) русского, латинского и других алфавитов.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм.

Высота буквы измеряется перпендикулярно к основанию строки. Шрифт выполняется с наклоном в 75° (ГОСТом допуска­ется выполнять надписи чертежным шрифтом без наклона).

Для удобства написания букв чертежного шрифта выстраи­вают вспомогательную сетку (рис. 35), которую выполняют сле­дующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. От­кладывают на нижней линии строки ширину букв и расстояние между ними (табл. 3).

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

Рассмотрите начертание букв чертежного шрифта (рис. 35— 37). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисун­ках показана (стрелками) последовательность начертания каж­дой буквы.

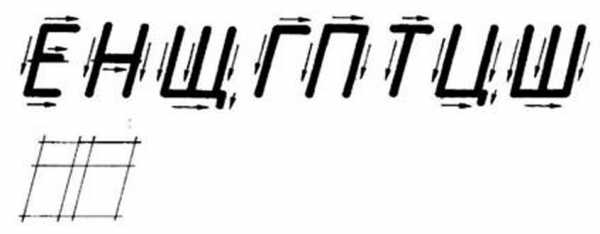

Рис. 35. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки

рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

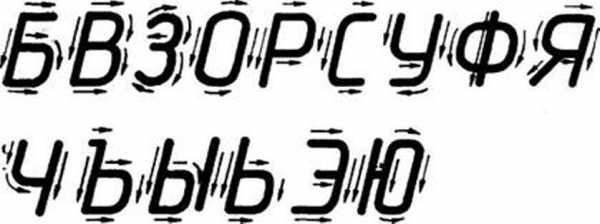

Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв

Как вы, наверное, уже заметили, начертания многих строчных и прописных букв не отличаются между собой, например К — к, О — о и др. Начертание некоторых строчных букв отличается от начертания прописных (рис. 38).

При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.

3. Размеры букв чертежного шрифта

Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 39, а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно ну­лю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное рас­стояние между буквами Б и О, 0 и T следует сократить вполови­ну. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 39, б).



Рис. 39. Учет межбуквенного просвета при написании слов: а — пра­вильно; б — неправильно



Рис. 40. Цифры и знаки

Начертание цифр и знаков показано на рисунке 40. (При выполнении чертежей выбирайте высоту шрифта не ме­нее 3,5 мм.)

cherch.ru

Шрифты - Техническое черчение

Чёткость и наглядность чертежа зависят от качества его оформле­ния. Чертежи, правильно вычерченные, но имеющие плохо выполненные надписи, теряют вид. При выполнении надписей необходимо обращать внимание на то, чтобы размеры выбранных для надписей шрифтов гармо­нировали с размерами чертёжного листа. Чтобы научиться хорошо писать, необходима тренировка.

Каждый чертёж содержит различные надписи, состоящие из букв и цифр. При изучении шрифта следует ознакомиться вначале с конст­рукцией букв и цифр, затем переходить к надписям. На машинострои­тельных чертежах надписи должны быть выполнены стандартным шриф­том по ГОСТ 3454-46. Этот шрифт прост по своему начертанию и быстро осваивается. Конструкция букв' и цифр стандартного шрифта приведена на фиг. 28, I и II.

Изучение шрифтов рекомендуется начинать с крупных размеров шрифта, например с 14-го, и постепенно переходить к более мелким размерам, не стремясь при этом придерживаться алфавитного порядка, а принимая лишь во внимание возрастающую степень трудности начер­тания букв и цифр.

При изучении чертёжного шрифта необходимо построить тонкими линиями, карандашом HB или H графическую сетку с соблюдением основных соотношений по высоте выбранного шрифта, а затем нанести от руки на эту сетку буквы и цифры. Проверив правильность начерта­ния шрифта, можно приступить к обводке его тушью. Обводка выполняется простыми, а также специальными трубчатыми или воронкообразными перьями (фиг. 26). В практике для нанесения шриф­товых надписей с успехом пользуются нормографами (фиг. 27), представляющими собой целлуло­идные пластинки, в которых имеются отверстия, соответствующие очертаниям элементов букв. На­кладывая нормограф на бумагу и передвигая его по рейсшине или линейке, можно, не делая пред­варительно графической сетки, писать тушью чер­тёжный шрифт рейсфедером или же трубчатыми перьями соответствующих размеров.

Приводим выдержки из ГОСТ 3454-46, отно­сящегося к шрифтам.

Стандарт устанавливает шрифты, обязательные к применению в машиностроительных чертежах, и содержит указания по выполнению надписей стандартным шрифтом.

Начертание римских цифр для любого размера шрифта допускается  по типу I, II, VII т. е. с чёрточками сверху и снизу.

1. Размером шрифта называется высота h прописных (заглавных) букв в миллиметрах.

Рекомендуются следующие размеры шрифтов: 14; 10; 7; 5; 3,5; 2,5.

В случае применения иных размеров, начертание букв и цифр должно сохраняться подобным указанному в настоящем стандарте.

2. Высота строчных букв составляет 1/3 высоты прописных. Округ­лённо это соответствует следующему меньшему размеру шрифта.

      3. Наклон шрифта к строке должен быть равен 75°. Допускается применять шрифт без наклона для обозначения номеров чертежей с сохранением указанных в стандарте типов и размеров цифр и букв.

      4.  Толщина обводки букв и цифр должна быть равна приблизительно 1/7 - 1/8 высоты.

      5. Расстояние между строками не менее 1,4 размера шрифта.

        Указания по выполнению надписей стандартным шрифтом

        1. При конструировании шрифтов можно руководствоваться следую­щей таблицей (размеры в миллиметрах):

        2. Нижние отростки букв Д, Ц, Щ делаются за счёт нормальных промежутков между строками.

        3. Расстояние между словами должно быть не менее ширины одной буквы шрифта данного размера.

        4.  Если слова пишут одними прописными буквами и при этом полу­чается кажущееся увеличение установленного расстояния между смеж­ными буквами (например, сочетание букв Г и А, Г и Д, P и А, T и А и т. п.), то следует скрадывать получающееся зрительное искажение, уменьшая расстояние между буквами. Цифра 1 помещается на нормаль­ном расстоянии от смежных цифр.

        5.  Если при написании слова берут строчные буквы, то для заглав­ной (прописной) буквы толщина обводки должна быть такой же, как для строчных букв.

        Построение букв и цифр стандартного шрифта и соотношения размеров отдельных их элементов приведены на фиг. 28, III и IV.

        www.nacherchy.ru

        Приемы написания букв в чертежах

        При обозначении величин углов и в других случаях применяются буквы латинского и греческого алфавитов (рис. 1). Начертание некоторых из них отличается от начертания сходных букв русского алфавита, что позволяет различать язык, на котором сделаны надписи.

        Усвоение правильного написания стандартного шрифта надо начинать с изучения конструкции букв и цифр. Каждая буква может быть вписана в параллелограмм указанных в таблице размеров. Начинать подготовку следует с написания наиболее простых букв, состоящих из прямых линий. Эти линии или совпадают со сторонами параллелограммов, как у букв Г, П, Ц и др., или идут параллельно им (у букв Н, Ш, Щ), или являются диагоналями параллелограммов, как у букв М и X. Несколько труднее пишутся буквы А, К, Ж- Горизонтальная линия у буквы А проводится на уровне второй снизу горизонтальной линии сетки. Верхние наклонные линии у букв К, Ж присоединяют также на уровне второй горизонтальной линии; нижние наклонные прямые направляют по диагоналям параллелограммов. Буквы Л и Д пишутся одинаково, с небольшим кривым участком в левой верхней части; у буквы Д, кроме того, имеются отростки, идущие в стороны и вниз. Примерно одинаковое начертание имеют буквы Р, Б, Ь и др. Округлая часть этих букв имеет высоту, равную 4/7 Я; у буквы Я наклонную черту проводят в направлении диагонали. К этой группе букв можно отнести открытые сверху буквы У и Ч.

        rn
        rn

        TBegin:http://polynsky.com.kg/uploads/posts/2010-06/1276667829_latin-and-greek-alphabets.jpg|-->TEnd-->

        rn
        rn

        Рис. 1. Латинский и греческий алфавиты

        rn

        rn

        TBegin:http://polynsky.com.kg/uploads/posts/2010-06/1276667825_techniques-of-writing-letters.jpg|-->TEnd-->

        rn
        rn

        Рис. 2. Приемы написания букв

        rn
        rn

        Наиболее трудны для написания буквы последней группы, в которой используются элементы буквы О. К этой последней группе букв относится большинство строчных букв. Надо научиться рациональным приемам написания этих букв. В отличие от каллиграфического письма стандартные буквы чертежного шрифта не выполняют без отрыва пера; их пишут в два или три приема, как показано на рис. 2. Стык двух половин буквы делают вверху и внизу или же слева и справа (на разной высоте).

        Наименования, заголовки, обозначения в основной надписи и на поле чертежа допускается писать без наклона. Не допускается писать без наклона буквы греческого алфавита.

        Помимо основного шрифта для русского и латинского алфавитов допускается применять широкий шрифт для цифр, прописных и строчных букв (рис. 3).

        Первоначально надписи выполняют в такой последовательности:

          rn
        1. решают вопрос о размещении надписи при выбранном размере шрифта;
        2. rn
        3. наносят сетку, состоящую из параллелограммов; заполняют сетку соответствующими буквами, не проводя двойных линий;
        4. rn
        5. проверяют текст и обводят надпись тушью или мягким карандашом.
        6. rn

        Для решения вопроса о размещении надписи, например выполняемой широким шрифтом, подсчитывают количество букв в заданном тексте. Ширина большинства прописных букв для этого шрифта равняется 5/7 h, расстояние между буквами равняется 2/7/h. Таким образом, общая ширина одной буквы и одного промежутка равняется 5/7/h + 2/7h = h. Минимальное расстояние между словами также равняется h. Предварительный расчет ведут без учета широких и узких букв и цифр. Суммируют количество букв и промежутков между словами; умножают полученную сумму на величину размера h выбранного шрифта; получают общую длину надписи. Если место для надписи на чертеже меньше полученной величины, то берут следующий меньший размер шрифта или планируют размещение надписи в несколько строк.

        Пусть требуется разместить на поле формата 11 обычной страницы (297 х X 210 мм) текст известного мичуринского выражения: «Мы не можем ждать милостей от природы: взять их у нее — наша задача!» Подсчитывают количество букв в словах и количество промежутков между словами. Букв в тексте 52, промежутков между сливами 12, всего 52 + 12 = 64. При шрифте размера 10 общая длина надписи составит приблизительно 64 х 10 мм = 640 мм. Ширина страницы 210 мм, следовательно, надпись размера 10 придется разместить не менее чем в трех строках. Учитывая, что необходимо оставить с обеих сторон надписи по 10—15 мм, приходят к выводу, что надпись следует разместить в четырех строках. В четвертой, неполной строке размещают фамилию автора цитаты. Подобным приемом рассчитывают содержание каждой строки, избегая переносов слов.

        rn
        rn

        TBegin:http://polynsky.com.kg/uploads/posts/2010-06/1276667761_large-font-with-a-slope.jpg|-->TEnd-->

        rn
        rn

        Рис. 3. Широкий шрифт с наклоном

        rn
        Ширина большинства строчных букв равняется 3/6/h, расстояние между ними — 2/7/h. При 64 буквах и промежутках между словами надпись строчного шрифта 10 имела бы длину несколько меньшую: 64 X 10 X 5/7 457 мм. Такая надпись разместилась бы в трех строках. Аналогично рассчитывают надписи для основного прописного и строчного шрифтов, используя формулы 4/7А + 2/7/t = 6/7А и 3/7А + 2/7/г = 5/7/h.

        polynsky.com.kg

        Шрифт для надписей на чертеже (Чертежный шрифт) - Тема Линии чертежа - Уроки черчения - Каталог статей



        Все надписи на чертежах должны быть выполнены чертежным шрифтом (рис. 24).

        Начертание букв и цифр шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину их линий обводки, расстояние между буквами, словами и строками. Чтобы научиться надписывать чертежи стандартным шрифтом, надо знать не только характер начертания букв и цифр, но также и их размеры.

        Стандарт устанавливает следующую высоту (она обозначается h, читается «аш») прописных (заглавных) букв и цифр: 2,5; 3,5; 5; 7; 10 и 14 мм. Высота прописных букв (рис. 25) в миллиметрах соответствует размеру шрифта.

        Ширина большинства прописных букв равна 4/7 высоты.

        Исключение составляют буквы Ж, Ф, Ш, Щ, Ы, Ю, ширина которых равна 6/7 h, и букв А и М, ширина которых равна 5/7 h, т. е. немного меньше высоты. Нижние и боковые отростки букв Д, Ц, Щ, Ъ, цифры 4 и верхний элемент буквы Й выполняются зa счет промежутков между строками и буквами

        Эти соотношения установлены для основного чертежного шрифта.

        Однако стандарт разрешает использовать и широкий шрифт. Ширина букв такого шрифта больше тех же букв основного шрифта на 1/7 h.

        Буквы и цифры чертежного шрифта имеют наклон к линии строки примерно 75° (рис. 25). Некоторые надписи допускается выполнять без наклона.

        Высота строчных букв равна 5/7 высоты прописных букв

        (рис. 25), что примерно соответствует высоте следующего меньшего размера шрифта. Например, высота строчных букв для шрифта 10 будет равна 7 мм. Исключение составляют буквы б, в, д, р, у и ф. Их общая высота равна Л.

         Ширина строчных букв равна 3/7 h, кроме букв ж, т, ф, ш, щ, ы, ю, ширина которых равна примерно их высоте, и буквы м, имеющей ширину 4/7 h.

        Цифры имеют те же размеры, что и прописные буквы,кроме цифры 1; ее ширина 2/7 h.Расстояние между буквами и цифрами в словах принимают равным 2/7 h, между словами и числами не менее ширины букв текста. Расстояние между нижними линейками строк должны быть равны не менее 1.5 h.

        Высота букв и цифр на чертежах, выполненных в карандаше, должна быть на менее 3,5 мм. Толщину линий букв и цифр выбирают равной примерно 1/7 h

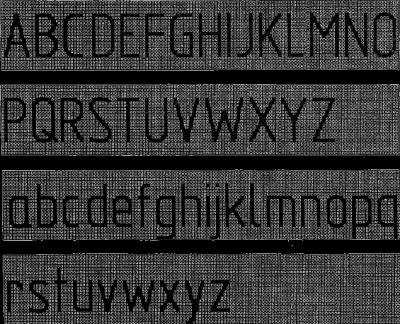

        В черчении и геометрии вам придется пользоваться буквами латинского шрифта. Их начертание показано на рис. 26.

        Как писать чертежным шрифтом.

        Оформлять чертежи надписями надо аккуратно. Нечетко сделанные надписи или небрежно нанесенные цифры в размерах могут быть неправильно поняты при чтении чертежа. На заводе в таких случаях неизбежен брак в работе.

        Чтобы научиться красиво писать чертежным шрифтом, вначале для каждой буквы чертят сетку (рис. 27). Позже можно проводить только верхнюю и нижнюю линии строки.

        Контуры букв намечают тонкими линиями. Убедившись, что они написаны правильно, их обводят мягким карандашом.

        Для быстроты выполнения надписей чертежным шрифтом иногда пользуются различными трафаретами и шаблонами (их можно купить в магазине). При этом прописные и строчные буквы в одном слове могут иметь одинаковую ширину.

        При кажущемся увеличении промежутков между некоторыми прописными буквами (например, в слове «станок» между Т и А) эти промежутки уменьшают до размера, равного толщине линий букв (см. рис. 27).

        А теперь посмотрим, какой шрифт следует выбирать для заполнения основной надписи. Надписи «Чертил», «Проверил», номер школы и класс рекомендуется выполнять шрифтом 5. Наименование чертежа или детали пишут шрифтом 7, а название материала — 3,5 или 5. Масштаб и номер чертежа тоже можно писать шрифтом 5

        PDF-файл ГОСТ 2.304-81

        РУССКИЙ АЛФАВИТ (КИРИЛЛИЦА)

        Тип А:

        Тип Б:



        ЛАТИНСКИЙ АЛФАВИТ

        Тип А:

        Тип Б:



        АРАБСКИЕ И РИМСКИЕ ЦИФРЫ

        Тип А:

        Тип Б:



        ЗНАКИ

        Тип А:

        Тип Б:

        kuza.my1.ru
