Чертежи фасадов зданий

Фасадом называется вид здания спереди, сбоку или сзади.

Вид на здание спереди (со стороны улицы) называется главным фасадом, виды слева или справа – торцовыми фасадами, а вид сзади (со стороны двора) – дворовым.

Фасад – третья проекция от двух известных (плана и разреза). Поэтому чертеж строится в проекционной зависимости от двух известных проекций.

На рабочих чертежах фасадов зданий, как правило, показывают только крайние координационные оси и размеры между ними не проставляют.

Наименования фасадов на чертежах увязывают с марками координационных осей, при этом сначала указывают крайнюю левую ось здания, а затем правую крайнюю. Например «Фасад 1-4» или «Фасад В-А».

По фасадам зданий можно судить о его внешнем облике, о расположении и формах конструктивных и архитектурных элементов. Фасады используют для указаний по наружной отделке зданий.

На фасадах зданий показывают размеры и привязку элементов конструкций, не выявленные на планах и разрезах. Размеры здания на фасадах не показывают, наносят только координационные оси, проходящие в характерных местах фасада.

За пределами чертежа фасада справа или слева от него указывают характерные отметки:

— уровня земли;

— входных площадок;

— низа и верха оконных и дверных проемов;

— верха стен;

— конька крыши.

Чертежи фасадов зданий выполняют в масштабах от 1:50 до 1:400. От масштаба чертежа зависит степень его проработки. Например, членение оконных переплетов и дверей показывают на фасадах, выполняемых в масштабе 1:100 и крупнее. При более мелких масштабах вычерчивают только наружные контуры створок и проемов.

Видимые контуры на чертежах фасадов обводят тонкими сплошными линиями толщиной S / 3. Лишь линия контура земли должна быть толщиной 1…1,5мм и выходить за пределы фасада на 20…30мм.

Чертежи фасадов, выполняемые в стадии проектного задания, принято отмывать сухой тушью или акварельными красками.

Фасад – третья проекция от двух известных (плана и разреза). Поэтому чертеж строится в проекционной зависимости от двух известных проекций.

На рабочих чертежах фасадов зданий, как правило, показывают только крайние координационные оси и размеры между ними не проставляют. На чертежах фасадов зданий справа и слева проставляют высотные отметки уровня земли, цоколя, низа и верха проёмов, карниза и верха кровли. Чертежи фасадов именуют по крайним координационным осям. Наименование фасада пишется над его изображением.

Чертеж фасада здания вычерчивается в следующей последовательности:

— проводят прямую горизонтальную линию основания фасада толщиной, принятой для обводки фасадов и выводят ее за контур фасада на 30 мм;

— проводят вторую горизонтальную линию отместки на расстоянии 1,5 мм от первой;

— тонкими линиями проводят горизонтальные контуры цоколя, низа и верха оконных и дверных проемов, карниза, конька и других элементов здания;

— вычерчивают ограждения балконов, дымовые и вентиляционные трубы, слуховые окна, парапеты и другие архитектурные детали, наносят ссылочные кружки, обозначают элементы фасада, изображаемые на фрагментах, кружки координационных осей, выносные линии, знаки и размеры высотных отметок, марки осей, размеры и все требуемые надписи.

Вопросы для самопроверки

1 Что такое план этажа и как он образуется?

2 Какова последовательность выполнения плана этажа?

3 Как проставляются внешние размеры на плане?

4 Каков порядок нанесения внутренних размеров на плане?

5 Что называется разрезом здания?

6 Какие виды разрезов в зависимости от положения секущей плоскости существуют?

7 Что называется подступенком?

8 Каков алгоритм вычерчивания разреза?

9 Что такое нулевая отметка, что за нее принимается?

10 Что называется фасадом?

11 Какие виды фасадов существуют?

12 Каков алгоритм вычерчивания фасада?





20 Чертежи генеральных планов

§ 112 Топографические карты и планы





Способы измерения и изображения земной поверхности на чертежах и картах изучаются геодезией и топографией.

Данные чертежи выполняются и оформляются в топографическом черчении.

Картойназ.изображение на плоскости в установленном масштабе земной поверхности с учетом ее кривизны (рисунок 335). В этом случае поверхность земли со всеми ее неровностями проецируют на некоторую поверхность, получаемую, если поверхность морей и океанов мысленно продлить под всеми материками. Указанная поверхность наз.

уровенной. Затем строят приближенную развертку уровеной поверхности, тем самым получая карту.

Карты вычерчивают в масштабах: 1: 20 000, 1: 50 000, 1: 100 000, 1: 200 000, 1: 500 000, 1: 1000 000 и мельче.



Рисунок 335 – Топографическая карта



При изображении небольших участков земли пренебрегают кривизной уровенной поверхности и проецируют земную поверхность на плоскость.

Полученный в результате этого чертеж наз. топографическим планом(рисунок 336).

Топографические планы вычерчивают в масштабах 1: 10 000, 1: 5000, 1: 2000, 1: 1000 или 1: 500.

На топографических картах и планах особенности рельефа местности изображают с помощью горизонталей. Отметки горизонталей отсчитывают в метрах от уровня моря (абсолютная отметка) или от какого-либо уровня, условно принятого за ноль (относительная отметка). Абсолютной отметкой для Российской Федерации является уровень Балтийского моря.

Природную ситуацию (водоемы, зеленые насаждения, дороги, строения) на картах и планах изображают с помощью уловных знаков.



Рисунок 336 – Топографический план



Топографические карты и планы служат основой для составления генеральных планов населенных мест (городов, сел, кварталов, микрорайонов). На них показывают здания, сооружения, промышленные объекты. Топографические карты и планы применяются также при проектировании автомобильных и железных дорог, гидротехнических сооружений и т.д.

§113 Чертежи генеральных планов





Здания и сооружения на застраиваемой территории располагают в увязке с уже существующими зданиями и сооружениями, с учетом природных условий данной местности, требованиями санитарных и противопожарных норм.

Проектная документация для строительства включает в себя: генеральные планы населенных пунктов (комплект марки ГП).

Комплект ГП включает: планы разбивки зданий и сооружений, планы вертикальной планировки территории, планы благоустройства и озеленения территории, планы размещения инженерных сетей и коммуникаций, планы дорог и др. чертежи.

Масштабы чертежей ГП от 1: 500 до 1: 10 000 в зависимости от стадии проектирования.

Задачи, решаемые при проектировании генплана:

зонирование(указание с помощью условных графических изображений расположение зон различного назначения).

расположение улиц и дорог и пути следования городского транспорта;

— расположение проектируемых зданий и сооружений;

— расположение существующих зданий и сооружений;

— здания и сооружения, подлежащие реконструкции;

— расположение инженерных сетей и коммуникаций.

На листе чертежи марки ГП ориентируют так, чтобы боковая рамка чертежа совпадала с направлением меридиана. Если проектируемая территория имеет удлиненную форму, то длинную ее сторону на генплане располагают вдоль длинно стороны листа. При этом северная сторона проектируемой территории должна располагаться в верхней части листа с допустимым отклонением на запад или восток в пределах угла 900 . В этом случае в левом верхнем углу чертежа указывают направление меридиана стрелкой с буквой С у острия. Все чертежи марки ГП должны иметь одну и ту же ориентацию на листе.

На чертежах ГП масштабом 1: 1000 может быть нанесена строительная координатная сетка в виде тонких сплошных взаимно перпендикулярных линий, расположенных на чертеже на расстоянии 100мм друг от друга. За начало координат принимается точка пересечения координатных осей, расположенная в левом нижнем углу чертежа. Горизонтальные оси строительной координатной сетки обозначают буквой

А, а вертикальные – Б, перед которыми ставятся цифровые индексы, соответствующие числу сотен метров от начала координат.

Положение проектируемых зданий и сооружений на генплане показывают координатами точек пересечения координатных осей здания или сооружения, расположенных в двух его противоположных углах, если координатные оси параллельны осям строительной сетки. Если координатные оси здания не параллельны линиям координационной строительной сетки, то на чертеже указываются координаты точек пересечения осей во всех четырех углах здания. Для сооружений круглой формы указывают координаты центра сооружения и одной характерной точки на крайней оси в форме окружности.

Чертежи ГП могут выполняться и без координатной сетки. В этом случае координационные оси здания привязывают размерами к какому-либо базису. На изображениях зданий и сооружений в прямоугольнике показывают топографическую отметку уровня, условно принятого в нем за нуль.

Отметки на линейные размеры на чертежах ГП показывают в метрах с точностью до второго знака, на линейные углы в градусах с точностью до одной минуты.

Для элементов, расположенных наклонно, указывают уклон в тысячных, при этом на чертеже пишут только значащие цифры (уклон, равный 0,015 обозначают на чертеже 15).

Изображенные на чертеже здания и сооружения нумеруют в соответствии с экспликацией. Номер проставляют в нижнем правом углу изображения.

На планах организации рельефа изображают проектные горизонтали по всем элементам планировки. Проектные горизонтали проводят через каждые 0,1 или 0,2 метра по высоте. Отметки горизонталей пишут над соответствующими горизонталями со стороны повышения рельефа. Отметки, кратные 1м, указывают в метрах с двумя десятичными знаками после запятой (110,00). Для промежуточных горизонталей наносят только значащие цифры после запятой (для промежуточной горизонтали 110,60 пишут только 60).

На планах организации рельефа показывают отметки верха покрытия дорог в местах перелома продольного профиля дороги, у въездов в здания, в точках пересечения осей пересекающихся дорог. На железнодорожных путях указывают проектные отметки головки рельсов на переездах, в местах перелома профиля.

На чертежах планов по благоустройству и озеленению здания и сооружения изображают без обозначения их координационных осей, координат и отметок. На этих чертежах показывают тротуары, дорожки, площадки различного назначения, ирригационную сеть, бассейны, фонтаны, элементы малых архитектурных форм, а также элементы озеленения. Перечисленные элементы привязывают размерами к наружным граням стен зданий, дорог или красным линиям застройки.



Рисунок 337 – Чертеж генерального плана





Вопросы для самопроверки

1 Что называется картой?

2 Какая поверхность называется уровенной?

3 Что принято за абсолютную отметку в РФ?

4 Что такое генеральный план?

5 Какие задачи решаются при проектировании генерального плана?







Дата добавления: 2017-12-05; просмотров: 567;


znatock.org

Нарисованные фасады — Мастерок.жж.рф

Французский художник по имени Патрик превращает унылые и скучные фасады домов в яркие сцены, полные жизни. Обратите внимание, на картинках в углу фото того, как выглядело здание без «фасада».

Отличная идея, жаль у нас маловато вот такого типа стрит-арта 🙂


2


3


4


5


6


7


8


9


10


11


12


13


14






Кликабельно 1300 рх,

Оформление здания в Шербруке (Квебек, Канада).



Но и у нас кое что могут :



Москва



И еще немного интересного творчества для вас : посмотрите например на Городские лестницы или Миниатюрные модели оружия компании «Арсенал Миниатюр», а вот необычные «Деревянные» скульптуры из керамики и Зоопарк в руках Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=48565Tags: Творчество Subscribe to  masterok

masterok.livejournal.com

интересные фасады домов города Rostock – Ярмарка Мастеров

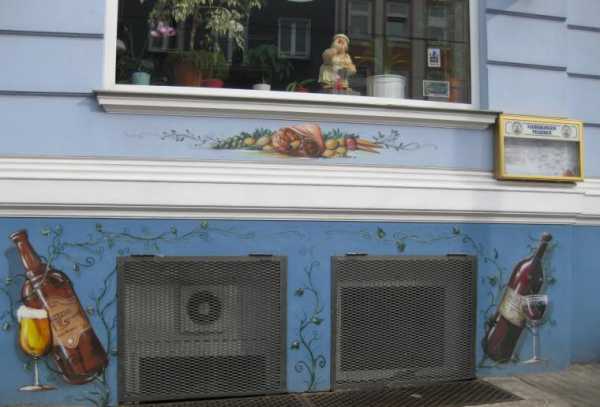

Хотите прогуляться со мной по улицам Ростока (Rostockи взглянуть на дома? Я иногда, как Шарик из мультика «Простоквашино», беру камеру и отправлаюсь на фотоохоту. Хожу, разглядываю дома и радуюсь, как ребёнок, когда вдруг нахожу фасад с интересным оформлением. Рисунки на фасадах придают домам индивидуальность. Они рассказывают истории, привлекают внимание, вызывают улыбку, дарят хорошее настроение, радуют глаз.

Так как Росток расположен на побережье Балтийского моря, то и мотивы на большинстве домов морские.

Это дом выполнен в технике австрийского архитектора и живописца Фридриха Хундертвассера (Fridrich Hundertwasser). Он считал, что нельзя жить в одинаковых домах-коробках. От таких домов людям становится плохо. Он был убеждён, что каждый может украсить свой дом не только внутри, но и снаружи так, как он того хочет.

«Музыканты природы». Так назвал свою работу Karl Constien. За этим фасадом скрывается музыкальна школа, а напротив расположен парк. Возможно, этим объясняется название. Присмотритесь. В окнах отображаются деревья.

Здесь изображена часть Ростока. Церкви, ратуша, маяк в Варнемюнде. Автор «Baltic Kunst».

«Цветы». Авторы — художники фирмы «Dosensport».

«Росток под водой» — так называется эта работа. Выполнена она также художниками «Dosensport». Слева изображён памятник матросам-революционерам. Справа одна из церквей города. Ну и конечно же, рыба и морской порт.

В оформлении этого дома тоже прослеживаются элементы Hundertwasser.

Этот дом — мой любимец. Посмотрите, как рисунок с фасада переходит на витраж.

А вот с этого дома началась моя фотоохота. Яркие, живые краски…  и как гармонично смотрятся почтовые ящики…

А в ваших городах есть такие дома? Что на них изображено? Поделитесь. Можно с фотографиями.

www.livemaster.ru

Технология художественного оформления фасадов зданий

Совместно со студией Pigmento группа компаний «Стимэкс» открывает новое направление в благоустройстве городской среды — художественное оформление фасадов зданий. И начали мы непосредственно с себя 🙂
Так выглядит обновлённый филиал компании на Вавилова (строение 2).

Технология разрисовки фасада здания

1. Выбор и утверждение рисунка

В начале работ производится детальная фотосъёмка фасада, снимаются размеры площади и участков, которые будут окрашены (окна, двери).
Заказчику предлагается на выбор несколько вариантов, согласующихся с сюжетной линией. На основе одобренного составляется смета и эскизное предложение по оформлению.

Первоначальный эскиз для разрисовки выглядел так:

2. Подготовка места работ

Подготовка места работы осуществляется в несколько этапов. Во-первых, если требуется очистка фасада, то должен быть произведён поиск компании, которая занимается данными услугами, и проведение этих подготовительных работ.
Во-вторых, устанавливаются леса для доступа к верхним этажам фасада. Окраска здания осуществляется, как правило, сверху вниз.

3. Нанесение эскиза

Первоначально на фасаде обозначаются основные линии будущего рисунка. Мы не применяем традиционную сетку для рисования на большеразмерных конструкциях — само изображение переносится на фасад с помощью проектора.

4 Нанесение цвета

Как правило, один оператор работает с определённым цветом, стараясь проработать по максимуму конкретную деталь рисунка. На всех этапах нанесения краски мы также используем проекцию изображения — так можно добиться максимального соответствия.

5. Детали

Мы стараемся по мере нанесения окраски и движения по площади фасада сразу совершать проработку деталей, но в случае сложных сюжетных композиций, которые находятся на уровне глаз пешеходов, на завершающем этапе мы добиваемся почти фотографической точности деталей.

Вот, что получилось в итоге (к сожалению контейнеры пока загораживают нижнюю часть здания, но скоро их уберут, и мы получим полную картинку).


Подобного рода художественное оформление фасадов выполняется практически на любой поверхности зданий. В любом городе можно найти массу зданий с унылыми бетонными стенами. Проявив творческую фантазию, можно украсить такие здания яркими сюжетными рисунками, как это уже делают во многих городах России.

Например, как это выглядит сейчас:

И каким может стать:

stimex.livejournal.com

Картинки архитектурный фасад, Стоковые Фотографии и Роялти-Фри Изображения архитектурный фасад

Картинки архитектурный фасад, Стоковые Фотографии и Роялти-Фри Изображения архитектурный фасад | Depositphotos®

ViktoriiaDyachenko

4142 x 2761

IrynaObertunBO

5493 x 3667

ArchManStocker

2500 x 1875

ViktoriiaDyachenko

2930 x 4378

AntonMatyukhaBO

5381 x 3537

ArchManStocker

2400 x 1800

JuliVasylegaBO

3802 x 2450

curaphotography

3072 x 2048

[email protected]

2219 x 2000

ru.depositphotos.com

Архитектурные элементы фасада здания в картинках: фото и видео!

Архитектурные элементы фасада имеют не только практическое функциональное назначение, но и служат для оформления здания, придавая ему эстетически завершенный внешний вид. Продуманное сочетание элементов декора способно кардинально преобразить дом, подчеркнув его достоинства и скрыв возможные недостатки. Архитектура – это гармоничный союз науки градостроения и искусства, с интересной многовековой историей. Именно ей мы обязаны быть благодарными за такое многообразие существующих сегодня красивых и оригинальных фасадных элементов.

Данная статья познакомит вас с основными видами архитектурных элементов фасада, а также с особенностями и характеристиками материалов, из которых они изготавливаются.

Архитектурные элементы фасада

Основные виды архитектурных элементов фасада здания

В настоящее время в калейдоскопе декоративных и функциональных элементов отделки фасада, человек несведущий легко может запутаться. Балюстрады, пилястры, фрески, барельефы… Все это разнообразие дизайнерских решений, созданное мастерами прошлого и современности, на первый взгляд, кажется загадочным и непонятным. Однако мы постараемся внести ясность в понимание данного вопроса и ознакомим вас с основными архитектурными терминами и понятиями подробнее.

Колонна — один из древнейших архитектурных элементов

Колонна представляет собой столб, как правило, цилиндрической формы. Она может быть каменной, мраморной, металлической, деревянной и даже изготавливаться из искусственно созданных материалов. Изначально, в архитектурном деле колонны использовались для обеспечения опоры антаблементам и аркам. В наше время зачастую выполняют роль исключительно декоративного элемента фасадного оформления без функциональной нагрузки.

Колонна, как правило, состоит из трех основных частей:

  • Нижнего основания, также известного как «база», на которую давит вся масса, поддерживаемая колонной. Деталь необязательная, архитектуры некоторых стилей ее не используют.
  • Тела колонны, называемого стволом и являющегося основной ее частью. Иногда украшается каннелюрами, специальными вертикальными либо горизонтальными желобами.
  • Верхнего основания колонны, именуемое капителью, которая, как и база, предназначена для лучшего распределения нагрузки на колонну. В некоторых случаях может отсутствовать.

Элементы колонны

Колонны могут похвастаться наличием своеобразных «родственников» в сфере строительства и архитектуры, известные под названием «полуколонны» и «пилястры». Пилястры являют собой, по сути, частично выдающиеся из плоскости фасада здания колонны. Они бывают самых разнообразных видов:

  • Прямоугольной формы
  • Округлые
  • Сложной пучкообразной либо иной формы

Полуколонны, в свою очередь, являются подвидом округлых пилястров, которые выдаются вперед из стены здания наполовину либо на три четверти своей толщины.

Пилястры и колонны

Карниз здания – это выдающийся вперед элемент внешнего оформления фасадов, который разделяет стену с крышей, либо визуально делит плоскости стен на части по параллельным линиям горизонтально земле.

Карниз крыши дома

Фронтоном называют архитектурный элемент треугольной (реже полукруглой) формы, границы которого по бокам обозначены двумя скатами крыши, а снизу очерчены  карнизом.

Карниз с фронтоном, расположенный над проемом двери либо нишей в стене здания носит название сандрика.

Фронтон

Слово «балясина» имеет греческие корни и на языке оригинала буквально означает «цветок граната». В архитектуре зачастую используется для дизайнерского оформления балконов, лоджий и террас. Представляет собой аккуратный ряд столбиков, напоминающих миниатюрные колонны. Функциональным назначением балясины является поддержка перил различных ограждений. Как и в случае с колоннами, столбики балясины могут дополнительно украшаться различными декоративными элементами.

Виды балясины

Барельеф – один из древнейших архитектурных элементов. Он представляет собой выпуклое скульптурное изображение, которое не более чем на половину своего объема выступает над плоскостью стены фасада. Функциональной нагрузки не несет, применяется исключительно в качестве дизайнерского решения. Горельефы от барельефов отличаются тем, что могут выступать над уровнем стены более, чем на 50% своей толщины.

Барельеф в форме грифона

Фрески – это живописные изображения, создаваемые непосредственно на внутренней либо внешней поверхности стен здания. Как правило, для оформления фасадов домов применяются редко. Однако существуют и исключения. Современные технологии, в которых для создания наружных фресок используется армированная сетка и цветные отделочные составы на основе полимеров, позволяют создавать изображения полностью устойчивые к внешнему погодному воздействию.

Фреска на фасаде дома

Консоли – это опорные элементы, применяемые для обеспечения механической поддержки различным выступающим элементам фасада, таким как карнизы и балконы. Внешне могут представлять собой скульптуру и довольно часто используются также для реализации оригинальных дизайнерских решений в архитектурном оформлении зданий.

Различные варианты консолей, созданных парижскими архитекторами

Балкон представляет собой огражденную площадку, которая выступает из стены фасада здания и поддерживается балками либо консолью.

Балкон, поддерживаемый оригинальной консолью в форме орла

Материалы для изготовления элементов фасадного декора

Сразу оговоримся, что в строительстве при отделке фасадов зданий применяют множество материалов различного типа. Мы же рассмотрим только те, которые имеют наибольшую популярность и часто используются на практике.

Гипс и гипсовая лепнина

Несмотря на наполненность строительного рынка различными современными аналогами, гипсовая лепнина и сегодня остается одним из популярнейших стройматериалов. Ее применяют не только для дизайнерского оформления фасадов, но и задействуют при внутренних отделочных работах.

Особенности:

Главным преимуществом гипса является природность его происхождения и экологическая чистота.

Гипс пластичен и с его помощью без особых усилий можно создавать изысканные и сложные архитектурные формы.

Изготовление лепнины с помощью готовых форм возможно производить своими руками прямо в процессе строительства.

К сожалению, гипсовые элементы имеют довольно значительный вес, который следует учитывать во время отделки. Массивную лепнину допустимо размещать лишь на прочных фасадах, оборудованных качественным фундаментом. Кроме того, значительный вес гипсовых изделий требует использования дополнительной техники, что приводит к удорожанию отделочных работ. Да и сами по себе декоративные элементы из такого материала стоят довольно дорого.

Элемент фасадного декора из гипса

Бетон и его разновидности

Бетон, как и гипс, в исходном состоянии обладает значительной пластичностью, позволяющей создавать на его основе весьма оригинальные архитектурные формы. Однако данный материал тоже весьма массивен, что приводит к появлению множества дополнительных неудобств во время отделочных работ.

Современный фасад, отделанный бетоном

Впрочем, современная промышленность позволила решить данную проблему, предоставив нам искусственно созданные аналоги: стеклофибробетон и полимербетон. Первый представляет собой пронизанный стекловолокном состав из сухих строительных смесей, имеющих цементную основу. В состав полимербетона, в свою очередь, входят размельченные натуральные стройматериалы с добавлением смол: песок, кварцевая мука, гранитная крошка. Таким образом эти два материала имеют в значительной степени меньший удельный вес, сохраняя при этом свою прочность.

Декор из стеклофибербетона легко может быть покрашен в любой цвет еще на этапе производства, посредством добавления красителя в его состав. Материал этот отличается высочайшей прочностью, выдерживает воздействие атмосферных осадков и ему не страшны резкие перепады температур. К механическим повреждениям стеклофибербетон также устойчив в большей степени, чем бетон обычный. Практически теми же полезными качествами может похвастаться и полимербетон.

Монолитный бетонный фасад с оригинальной отделкой

Пенополиуретан и пенополистерол

Оба этих материала относятся к классу газонаполненных пластмасс, и, на первый взгляд, очень похожи между собой. Однако на практике их функциональные возможности во многом различны. Для более удобного сравнения рассмотрим таблицу:

ПенополистиролПенополиуретан
Экологическая чистота
При нагреве свыше 60 градусов выделяет химикат под названием фенолУстойчив к температурному воздействию, сохраняет структуру и свойства при нагреве до 180 градусов включительно, не выделяя токсинов
Пожарная безопасность
Довольно легко воспламеняется. В процессе горения распадается на части, что способствует быстрому распространению пламени.Не является горючим материалом.
Срок службы
Пенополистирол сохраняет свою функциональность не более 15 лет, проявляя заметное снижение характеристик уже после 10 лет использования. Способен оседать и сжиматься, меняя свою форму, что приводит к искажению фасадной геометрии.Долговечен, невосприимчив к ультрафиолету, способен прослужить дольше несущих элементов конструкции дома. В течение всего периода эксплуатации не теряет своей функциональности, сохраняя изначальные характеристики.
Удобство и простота монтажных работ
Хрупкость материала приводит к тому, что архитектурные элементы из пенополистерола часто ломаются при монтаже.

В процессе монтажа требует использования специально предназначенных для данного материала клеящих составов.

Обладает более высокой прочностью. Прекрасно закрепляется посредством различных универсальных строительных составов.
Устойчивость к атмосферным воздействиям
Повышенная влажность может привести к образованию грибка и плесени на поверхности элементов отделки. Способен впитывать влагу, что при резких падениях температуры приводит к ее замерзанию и последующему разрушению материала.Обладает влагоотталкивающими качествами, что препятствует образованию плесени и преждевременному разрушению отделочного материала.

Очевидно, что пенополиуретан для внешних отделочных работ подходит лучше пенополистирола. Именно поэтому последний находит свое применение, как правило, в процессе внутренней декоративной отделки.

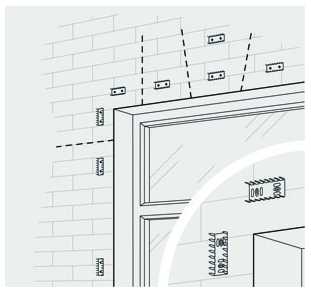

Монтаж фасадного декора

Работа с различными материалами и фасадными элементами имеет свою специфику и ее лучше доверить профессионалам. Однако, в случае с пенополиуретановыми и пенополистироловыми материалами, особые навыки вам не потребуются. Монтаж элементов такого типа вполне можно выполнить самостоятельно. Ниже мы рассмотрим подробную инструкцию по фасадному оформлению здания, которая позволит вам разобраться в общих принципах проведения финальных отделочных работ.

Этап №1. Распределение комплектов фасадного декора
Упакованные в стрейч комплекты деталей внешнего оформления фасадов в обязательном порядке подписывают и распределяют по узлам и элементам здания, согласно с заданным в архитектурном проекте планом. Поэтому, в первую очередь, рассортируйте каждый из наборов по окнам и прочим участкам фасада дома.
Этап №2. Предварительно распределите части каждого комплекта
Все элементы фасадного оформления имеют с обратной стороны артикул с наименованием. Ваша задача состоит в том, чтобы, ориентируясь на монтажную схему (дизайнерский проект), разобраться куда какая деталь должна быть в дальнейшем помещена и аккуратно разложить их по порядку на земле.
Этап №3. Выполните разметку элементных стыков на фасаде и подгонку деталей
Сначала с помощью маркера либо карандаша сделайте на фасаде отметки в местах расположения будущих соединений. Выполняя разметку помните о том, что стыки, в той или иной степени, будут заметны, поэтому их размещение обязательно должно быть симметричным.
В качестве инструмента для порезки и подгонки элементов по размерам прекрасно подойдет острый нож либо ножовка с мелкими зубцами на полотне. Осуществите нарезку согласно предварительно сделанной разметке, учитывая при этом промежутки для стыков.

Совет. Оставшиеся отходы не стоит сразу выбрасывать в мусор, они могут вам пригодиться при дальнейшей работе.

Этап №4 Монтаж крепежа (мультишипов)
Вдоль периметра окна (либо иного монтируемого элемента) прикрепите мультишипы, выдерживая шаг порядка 50 сантиметров. Задача этого крепежа — обеспечение надежной фиксации деталей на время высыхания клея. Помните о том, что продолговатые детали должны крепиться не менее чем на трех шипах. Даже для самых мелких частей декора следует предусмотреть минимум одну точку фиксации.
Этап №5 Предварительная примерка
Этот шаг нужен для того, чтобы подготовиться к сборке фасадного элемента и убедиться в корректности проведенной ранее подгонки деталей. Оденьте части декора на соответствующие им мультишипы по выполненной разметке, учитывая толщину швов используя плиточные крестики. Осуществлять «сухую» примерку рекомендуется в направлении снизу вверх.

Если все выглядит хорошо, — приступаем к следующему этапу.

Этап №6 Обработка деталей клеем
Предварительно сняв собранный фасадный элемент с шипов, приготовьте специальный клеящий состав по прилагающейся инструкции. Гребенчатым шпателем равномерно нанесите готовый клей по всей обратной стороне и на торцах стыков монтируемой детали.
Этап №7 Сборка и монтаж фасадного элемента
Снизу вверх, как в случае «сухой» примерки, насадите части на соответствующие им мультишипы. Для получения идеально ровных стыков используйте плиточные крестики. Уберите в местах соединения лишний клей, оставив свободное место глубиной 0,5 см для акрилового герметика. Дождавшись полного высыхания клеящего состава, обработайте стыки герметиком.

Видео — инструкция по монтажу фасадного декора

Вот и все. Процесс монтажа полностью завершен и остается лишь с удовольствием наблюдать результаты нашего кропотливого труда. Теперь, руководствуясь нашей инструкцией, вы спокойно сможете произвести многие фасадные работы самостоятельно. Надеюсь, мы смогли раскрыть для вас некоторые секреты строительного искусства и помогли углубить ваши здания в вопросе классификации и особенностей монтажа архитектурных элементов фасада.

fasad-exp.ru

Отделка фасада — 90 фото лучших идей оформления яркого и практичного фасада

Если вы задумались над строительством дома или уже приступили к строительству, обязательно продумайте, какой будет внешняя отделка фасада дома. Этому процессу стоит уделить должное внимание, поскольку облицовка фасада по своей функциональности играет не только декоративную функцию, но и защитную.

Дождь, град, снег, ветер, перепады температуры и другие неблагоприятные и агрессивные проявления природы способны негативно сказаться на стенах дома, поскольку со временем даже самый крепкий бетон подвергается разрушению.

К тому же, отделка, выполненная должным образом, способна выполнить также и терморегуляционную функцию.

При выполнении отделки фасада, Вам просто не обойтись без хорошего инструмента. Рекомендуем посетить портал http://tehnikaportal.ru/category/instrumenty здесь вы найдете подробный обзор современного инструмента и техники.

Отделочные материалы для фасада

Современный рынок строительных материалов может предложить разнообразные материалы для отделки фасадов.

Собственно, и от применяемого материала для отделки, зависит и технология работы по облицовки поверхностей здания, которые тоже могут быть различными.

Все зависит от ваших эстетических пожеланий, финансовых возможностей и расположением свободного времени. Все существующие варианты работ по облицовки успешно выполняют главные функции, о которых говорилось выше — защитную и декоративную.

На сегодняшний день, чаще всего можно встретить поверхности домов, которые облицованы или фасадными панелями разных размеров, или штукатуркой или обложены плиткой или камнем. В строительстве считается, что именно эти способы наиболее удачны в отделочных работах фасада здания.

Фасадные панели

Использование панелей для отделочных работ очень востребованный способ облагораживания, как частного дома, так и капитального здания. Чаще всего, можно увидеть на фасаде дома сайдинг, композитные панели из алюминия, фиброцементный сайдинг.

Эти панели имеют практически идентичную технологию крепления. Также, используя данный строительный материал можно обыграть любую текстуру природного материала.

К преимуществам такой фасадной отделки можно отнести:

  • защита стен здания,
  • утепление поверхностей,
  • быстрый монтаж и сборка в очень короткие сроки.

Последний положительный момент недобросовестные продавцы используют себе на руку.

А именно при продаже дома, который имеет на стенах глубокие трещины в следствии усадки фундамента, а на фото отделки фасада дома вы их просто не увидите.

А все из-за фасадных панелей, которыми облицовываются стены, тем самым придавая объекту более товарный вид.

Относительно недавним облицовочным способом являются фиброцементные панели. Этот материал создается с помощью нанотехнологий и выглядит как плита размером метр на полметра метра, которая крепится к каркасу из металла. Эти панели с легкостью могут смоделировать текстуру камня или дерева.

Недостатком только будет стоимость такого облицовочного материала, поскольку изготавливается он только в Японии, а транспортировка из-за океана и нанотехнологии в процессе производства существенно сказываются на цене.

Фасадные панели из алюминия — это прерогатива использования для отделки фасадов офисов, магазинов, то есть коммерческих зданий. Как правило, частные дома не облицовываются таким материалом.

Штукатурка как вид материала для отделки фасада

Если вы ищите бюджетный вариант, чтобы преобразить ваш дом, то воспользуйтесь декоративной штукатуркой «короед» или камешковой штукатуркой — это наиболее распространенные виды строительного материала для отделочных фасадных работ.

Многие отдают предпочтение именно такому виду декорирования, в силу универсальности штукатурки и ее особенностей, к которым можно перечислить:

  • широкая палитра цветов, то есть, здесь нет никаких ограничений в цвете, штукатурку можно окрасить абсолютно любым цветом;
  • низкая стоимость материалов;
  • не требуется помощь специалистов, работы можно выполнить самостоятельно.

И «короед» и камешковая штукатурка не отличаются в техники нанесения. Единственное отличие, это в структуре уже готового изделия. Отделка фасада штукатуркой «короед» имеет вид небольших углублений — ямок, которые со временем забиваются грязью. В работе с камешковой штукатуркой такой проблемы не возникает.

Природный и искусственный камень — не последнее слово в облицовочных работах

Пожалуй, самой дорогостоящей и доволи таки кропотливой работой является облицовка дома камнем. Если вы сторонник готического или классического стиля, то этот материал как раз для вас.

Природный камень можно заменить искусственным, который немного снизит ваши затраты. В зависимости от типа стен, существует два типа производства искусственного камня: на цементной основе, который укладывается на стены с твердым покрытием, и на гипсовой основе — на стены утепленные пенопластом.

Среди обладателей частных домов, можно встретить тех, кто использует клинкерную плитку, которая имитирует кирпич. По внешнему виду, стены, выложенные такой плиткой, ничем не отличаются от стен выгнанных кирпичом.

Некоторые многоэтажные дома городские и коммунальные власти декорируют разноцветной плиткой. Такой дом, смотрится ярко, весело и выделяется на фоне серых городских построек.

Как видите, поле для деятельности огромное. Рынок строительства может предложить разные классические и современные виды отделки фасадов. Все зависит от вашего вкуса.

Фото красивой отделка фасадов в современном стиле



landshaftportal.ru

Comments
