План комнаты рисунок: как начертить план своей комнаты в масштабе 1:50.

01.12.2019 Разное

Содержание

Как легко нарисовать план квартиры в MS Visio

Полезно иметь под рукой план собственной квартиры: мало кто способен удержать в голове ширину и длину комнат, размер оконных проемов и дверей. Да и при перестановке (или покупке) нового дивана,неизбежно возникает вопрос куда поставить приобретение – поближе к окну или к дальней стене. А вдруг не влезет? так нет проблем – берем рулетку, ручку и бумагу и рисуем схематичный план на обрывке газеты…

А может быть лучше использовать более удобный и приятный инструмент? Например, редактор графики MS Visio, входящий в состав офисного пакета MS office?

Начинаем рисовать план квартиры в MS Visio

Рисуем комнату в MS Visio

Первым делом запускаем MS Visio и создаем пустой документ, шаблоны нам тут не понадобятся. Запустили? Отлично, теперь нам необходим правильный набор инструментов. В меню слева, щелкните на копке “Дополнительные фигуры”, затем выберите “Карты и планы этажей”, и наконец, “Стены, окна и двери”.

Начнем с простого – нарисуем одну комнату. На панели слева, выберем самый первый значок, который так и называется “Комната”. Щелкнув на него левой кнопкой мыши выделим инструмент, а затем, не отпуская кнопки, перенесем образец комнаты в рабочую область листа.

Заготовка нашей первой комнаты в окне редактора Visio

Аккуратный прямоугольник помещенный в центр листа пока ещё мало напоминает жилую комнату. Зато у него уже указан размер сторон, правда заданных по умолчанию 2,5 м на 3 м, для комфортного существования маловато, не находите? Исправим эту досадную мелочь: потянув мышью за управляющие точки на боковинах нашей “комнаты”, растянем её до подходящих размеров. Я выбрал одну из стандартных российских планировок КПД и выставил значения 4 х 7 м.

Основа для плана квартиры уже готова, но комната наша пока как огурец из известной загадки – без окон и дверей. Исправим эту оплошность, перетащив инструменты “Дверь” и “Окно” в рабочую область листа (что недавно мы проделали с инструментом “комната”) и разместив их на своих местах.

Размер дверей и окон в MS visio легко изменить перетаскиванием направляющих

Обратите внимание – размер дверей и окон также можно “подгонять” , перетаскивая их управляющие точки с помощью мыши. Вот что получилось у меня:

Вот и основа будущего плана квартиры – общий план моей комнаты

Чтобы не забыть размеры проемов, я щелкаю два раза сначала по вновь добавленному окну, затем по двери, и в появившемся текстовом поле указываю их размеры для себя. По-моему выглядит хорошо.

Я указал размеры окна и двери, чтобы в будущем не забыть их

Планировка комнаты в MS Visio

Комнату с помощью MS Visio мы уже нарисовали, самое время добавить неё мебель. “Стены, окна и двери” нам уже не нужны, достаем (с помощью меню “Дополнительные фигуры” → “Карты и планы этажей”) панель “Мебель”, и начинаем расстановку.

Вот так, схематично, я изобразил обстановку своей комнаты. По аналогии в MS Visio можно нарисовать любое помещение

Вот и моя комната – пара столов, пара книжных шкафов, один платяной, и большой удобный диван. Как и с окнами-дверьми, каждый элемент можно растянуть или уменьшить по размеру, но в отличие от них, ещё и развернуть на произвольный угол, с помощью закругленной стрелки “Повернуть фигуру”.

План квартиры в MS Visio

Все бы хорошо, но только пока мой план больше похож на рисунок. Где розетки, выключатели и т.п.? Исправим это недоразумение. В уже хорошо знакомом нам меню “Карты и планы этажей” находим пункт “Электрические соединения” и расставляем люстры, розетки и выключатели.

Люстра, торшер, выключатели и розетки – на нашем квартирном плане есть всё

Можно пойти дальше, и с помощью выносок указать дополнительные размеры где это необходимо, добавить дополнительную разметку плана… ну и дорисовать всю остальную квартиру. Однако для одного урока, информации к размышлению достаточно. Удачных планов!

Общий вид плана нарисованной нами комнаты

Обмерочный чертёж | Школа Studyas.com

Категория: Исходные данные

Здравствуйте уважаемые посетители школы дизайна интерьера Studyas. com! Наш сегодняшний урок будет посвящён обмерочным чертежам. Из этого урока вы узнаете, что же это такое, для чего они нужны, и как их подготовить самостоятельно.

Обмерочные чертежи являются очень важным элементом при подготовке исходных данных для проектирования и, соответственно, дизайна интерьера.

Чтобы вычертить план помещения, квартиры или дома, для которого вы собираетесь выполнить дизайн проект, необходимо знать его габариты, расположение элементов (окон, дверей и пр.) и т.д. А для этого нам необходимо измерить предполагаемое помещение, и куда-то записать эту информацию. Для этих целей как раз и существуют обмерочные чертежи.

Обмерочные чертежи – это схемы планов помещения (ий), развёрток стен квартиры, которые выполняются от руки для того, чтобы быстро образмерить комнату (квартиру) и записать необходимые данные на схему-чертёж.

На обмерочных чертежах отражают всю необходимую информацию о проектируемом помещении. Ширину и длину комнат(ы), их высоту, количество и размеры окон и дверей, расположение окон по высоте, высоту проёмов и ниш, расположение дверей и окон в стенах; вентиляционные отверстия, инженерные коммуникации (количество и расположение канализационных и водонапорных труб, радиаторов и труб отопления, газовые трубы).

На основе данных из обмерочного чертежа вы сможете легко начертить план существующего положения помещения или квартиры в целом.

Как подготовить обмерочный чертёж самостоятельно

Для того чтобы обмерить помещение вам потребуется:

Листы чистой бумаги;
Карандаш или ручка;
Металлическая измерительная рулетка.

Также можно воспользоваться электронным высотометром (с помощью него легко вычислить высоту помещения) и свободным напарником (напарницей). Напарник нужен для фиксирования измерительной рулетки на длинных участках замеров. Ещё, если вас двое, то один человек может только мерять, а второй записывать данные на обмерочном чертеже.

Итак, для начала вы должны нарисовать план квартиры или помещения от руки. На данном этапе (стадии дизайна) вы не должны заботиться о ровности линий, ведь ваша задача – получить полную информацию о помещении, а не его (чертежа) красота, тем более что этот чертёж никто кроме вас не увидит, и понадобится он только при вычерчивании плана существующего положения.

Также рисуйте план-схему подходящего размера, чтобы в последующем уместить на нём всё обилие необходимых размеров.

Когда вы нарисовали план квартиры – приступайте непосредственно к образмериванию. В строительстве принято все размеры приводить в миллиметрах, но для экономии пространства листа и за обилия размеров, часто размеры на обмерочных чертежах указывают в метрах. Смотрите, как вам будет удобнее, главное, чтобы вы потом сами не запутались в своих измерениях.

Измеряйте все необходимые габариты помещения и наносите их на обмерочный чертёж. Округляйте размеры в миллиметрах до десятков, например, если вы намеряли ширину простенка 1 м 15 см и 7 мм, то на обмерочный чертёж обозначьте размер — 1 м 16 см и т.д. Держите рулетку перпендикулярно полу при образмеривании высоты, и параллельно – при образмеривании длины комнаты и её элементов. Это очень важно для высокой точности измерений.

В итоге у вас должно получиться что-то подобное. Такой вот план получился у меня.

К нему выполнена развёртка стены с окном в общей комнате, где я померял высоту окна, высоту подоконной и надоконной части стены, а также указал расстояние, на котором труба отопления находится от стены.

Развёртка стены с окном на кухне

Бывают случаи, когда квартира находится на значимой городской магистрали, и замена окон должна производиться только с согласования архитектора города или района. В таком случае вам понадобится сохранить рисунок переплётов существующего окна, а соответственно образмерить его (окно) тоже, чтобы новое окно сделали точно с таким же рисунком переплетов, как и старое.

При составлении обмерочного плана очень важно определить конструктивные особенности квартиры. Т.е. какие стены являются несущими, из каких материалов выполнены несущие и ненесущие элементы здания и т.д. Эта информация очень пригодится при планировке помещения (квартиры). Как определить несущие стены в доме можно узнать здесь.

Вот теперь, когда вы выполнили обмерочный чертёж, нужно аккуратно вычертить существующий план помещения на компьютере (как начертить план помещения в ArchiCAD) или вручную под линейку по размерам, которые вы измерили.

А на этом наш урок закончен. Удачного обучения. До встречи в следующих уроках онлайн-школы Studyas.com.

9 онлайн планировщиков для создания интерьера и плана квартиры

Планируете ремонт в квартире? Создать интерьер дома или отдельной комнаты можно с помощью обычной ручки и чистого листа бумаги. Но возможно ли этим нехитрым способом передать все идеи, каждую мелочь, особенно если вы не очень хороший художник? Будем откровенны: вряд ли в таком случае получится нарисовать макет даже одной комнаты.

Но у нас хорошая новость! Есть специальные сервисы, которые дают возможность предусмотреть любую мелочь — от размера окон до расположения розеток. Вы можете, например, разместить разные виды окон, чтобы понять, какое лучше всего подойдёт. Сделайте несколько вариантов интерьера и распечатайте их, чтобы потом показать мастеру. Это поможет ему лучше понять, что вы хотите получить в итоге.

Remplanner

С помощью онлайн планировщика Remplanner, вы сможете самостоятельно создать технические чертежи для ремонта. Сервис помогает создать собственный дизайн-проект квартиры без привлечения профессионального дизайнера.

Самое важное отличие этого планировщика от других – оформление и подача проекта в виде рабочих чертежей, как и в классическом дизайн-проекте. Это полноценный комплект рабочих чертежей, состоящий из 12 планировочных листов (исходный обмерный план, план демонтажа стен, план теплых полов, план расстановки мебели и т.д.)

Также в планировщике есть, 3D визуализация, печать альбома чертежей в виде файла PDF, расчет сметы и объемов работ для бригад, примерный расчет черновых материалов для ремонта, возможность одновременной работы с несколькими вариантами планировок.

HomeStyler

Принцип работы сервиса Autodesk Homestyler довольно прост: вы перетаскиваете всё, что необходимо, на размерную сетку. Так размещаются любые элементы — от мебели до отверстий в стене. Установив предмет, кликните на его изображение, чтобы установить точные размеры и форму. При клике на «План комнаты» появляется панель управления, где корректируются различные данные: тип помещения, его габариты и другая информация.

Для детальной прорисовки интерьера дома вашей мечты разработчики сервиса предусмотрели большой выбор мебели. Предметы интерьера нельзя изменить. Но благодаря выбору различных элементов вы обязательно подберете что-то подходящее. Готовый проект можно сохранить или распечатать. Возможно даже его экспортировать в файл формата DWG в 2D- или 3D-изображение.

Есть интересна опция, позволяющая использовать реальное фото: вы фотографируете собственную комнату и размещать на снимке мебель. Это самый простой, но в то же время мощный онлайн-планировщик, который мы тестировали. Его фишка — предустановленные планы комнат, включая различные варианты дизайна в городских и загородных домах.

Бесспорный плюс сервиса в возможности легко перемещать мебель, меняя её размеры. При этом нет никаких ограничений: все элементы в программе бесплатные. Почему? Каталог содержит мебель, которую можно приобрести в реальности — отличный способ встроить рекламу, сделав инструмент более удобным.

Хотите сразу определить примерную стоимость проекта? Загляните в раздел Shopping, где найдете отделочные материалы и их стоимость. Учтите, что цены здесь указаны приблизительные, а перечень материалов неполный. В качестве приятного бонуса Autodesk Homestyler предлагает инструментарий для создания ландшафта придомовой территории: гравий, траву, воду, многое другое. Программа поддерживает русский язык.

Floorplanner

Floorplanner использует инструмент Snap, позволяющий изобразить даже углы и выпуклые стены. После того как последние будут нарисованы, их можно перемещать, увеличивая пространство или, наоборот, уменьшая. В Floorplanner большой выбор окон и дверей, разместив которые вы можете затем изменить их по своему желанию. Мебель можно детализировать, чтобы придать ей нужные размеры.

Floorplanner позволяет создавать проекты в трехмерном измерении, не только с видом сверху. Однако все изменения вносятся сначала в двухмерном режиме, а затем при необходимости трансформируются в трехмерный. Между режимами можно быстро переключаться, чтобы увидеть, как выглядят внесенные изменения в «реальности».

У пользователей также есть возможность распечатать готовые интерьеры, делиться ими в социальных сетях. Вы можете опубликовать проект в Facebook, отправить его по электронной почте или разместить на страницах сайта. Идеально для дизайнеров!

Roomle

Roomle позволяет экспортировать готовые проекты интерьера в файлы формата JPG. Вы можете распечатать созданный интерьер, изменить каждую деталь, а любой размер представить как в английской, так и в метрической измерительной системе.

Приложение позволяет легко перемещаться между режимом 2D и 3D. В трехмерном варианте можно рассматривать созданную обстановку с видом «над головой» или «от первого лица», что позволяет максимально точно оценить готовый проект.

Набор элементов невелик, но благодаря гибким настройкам легко меняются их размеры. Интерфейс планировщика удобный и несложный в освоении. Стены «строятся» очень быстро, передвигаются/удаляются в один клик. Это очень хороший инструмент с разными опциями для создания идеального проекта дома, но без поддержки русского языка.

Planner 5D

Planner 5D предоставляет уже готовые проекты, основанные на выбранной форме комнаты. Сервис имеет большой набор инструментов, с помощью которых можно максимально подробно визуализировать любой интерьер. Программа позволяет выбирать всё — от типа выключателя до музыкальных инструментов.

Вас удивит удобный интерфейс планировщика: здесь инструменты находятся на левой панели, поэтому, выбрав категорию, вы видите их все сразу. Дизайн кажется слишком перегруженным? Просто переместите лишние объекты в другое место. Еще одна полезная функция планировщика заключается в добавлении новых этажей.

Хотя сервис не позволяет скачивать изображение в формате JPG/PNG непосредственно на компьютер, но можно сделать снимок проекта, чтобы сохранить процесс изменений. Planner 5D имеет платные опции, поэтому некоторые элементы дизайна заблокированы. Тем не менее можете быть уверены: один элемент в каждой категории является бесплатным.

Visual Paradigm

Visual Paradigm — это бесплатный онлайн-инструмент, который помогает создавать планы этажей и помещений. Имеет простой интерфейс, так что разобраться в нем будет не трудно. При выборе плана этажа сразу выбирается стиль комнаты.

Здесь нет непонятных графических обозначений. Вместо них VP Online использует стандартные символы. При этом, даже если вы плохо разбираетесь в архитектурной символике, просто наведите на иконку мышью — всплывет подсказка, и вы сразу поймете, что означает этот символ. Если планируете часто использовать планировщик, можете пометить некоторые иконки как любимые — тем самым сэкономите время, необходимое для поиска.

HomeByMe

HomeByMe — бесплатный онлайн сервис для планирования помещений. Начните работу над проектом в 2D — постройте комнату с нуля, добавьте мебель, аксессуары. Затем преобразуйте его в 3D, где нет стен и где вы можете заглянуть внутрь созданного вами плана. Независимо от того, какими навыками вы обладаете, какие цели ставите, в каком виде хотите представить свою модель, эта программа подойдет вам идеально.

IKEA Home Planner

В IKEA Home Planner предлагается ограниченный выбор объектов для создания интерьера кухни/столовой. Определенный набор элементов можно дополнить своими, чтобы получить более точное проектное решение. Несмотря на то, что выбор предметов ограничен, допускается изменение их размеров — это позволит учесть габариты квартиры.

Трехмерная визуализация работает отлично, так что можно сразу увидеть все детали обстановки изнутри. Панель управления позволит «прогуляться» по созданному помещению, оценить проделанную работу. Размещение элементов обстановки осуществляется в 3D, а изменение и контроль размеров — в 2D.

На данный момент, сервис имеет достаточно ограниченные возможности, но вполне вероятно, что со временем в нём появятся дополнительные опции. Сейчас это больше маркетинговый ход компании, чем серьезная разработка. Вывод напрашивается такой: IKEA Home Planner — не самый удобный планировщик из обзора, тем более без поддержки русского языка.

Roomstyler 3D Planner

Хотите усовершенствовать собственный план дома или другие готовые проекты? Тогда эта программа для вас! Сервис можно использовать без регистрации. Если зарегистрируетесь, то получите возможность размещать свои проекты в социальных сетях, чтобы их могли посмотреть ваши друзья.

Roomstyler 3D Planner позволяет вставлять стены, двери, окна, выбирать элементы из галереи внутренней отделки. Перемещайте по плану камеру, чтобы получить более подробное представление об интерьере, меняйте при необходимости цвет стен, потолка, используя обширную палитру.

Для добавления в проект могут быть задействованы реальные вещи: кухонная техника, садовые инструменты в гараже. Если вам понравился выбранный элемент, нажмите кнопку Available for purchase — вы увидите стоимость указанного предмета и адрес, где его можно купить. Интерфейс относительно прост в использовании, а также позволяет одновременно просматривать схему и трехмерное изображение.

Познание мира — 3

11. РИСУНОК И ПЛАН

В больших зданиях на стенах вестибюлей вывешивается стенд с изображением плана здания. Что же такое план и как его готовят? Прочитав текст, ты получишь информацию о плане, узнаешь, как его готовят.

Что такое план? Представь себе, что ты находишься в большом здании. Неожиданно из радиоузла раздаётся голос: «Просим вас срочно покинуть здание». Как ты поступишь в этом случае? Если у тебя нет никаких сведений о плане, то не спеши с ответом.

План — это информация о каком-либо предмете, здании, территории. На основе плана можно легко сказать, что находится на территории или в здании и как они расположены. Например, если тебе дадут план двора, где ты никогда не был, то на основе этого плана ты будешь знать, как расположены здания в этом дворе, где находятся там детская площадка, скамейки и даже деревья. Если ты после ознакомления с планом отправишься туда, то тебе покажется, будто ты гуляешь по знакомому тебе двору.

Специалисты, собираясь что-то строить, вначале составляют его план. Всё имеет свой план. Город, улица, дом, комната и даже простые предметы имеют свой план. В плане учитывается всё, что необходимо для удобства и безопасности людей. Например, на плане больших зданий отмечаются количество этажей, места лестниц, дверей, окон. На плане также указываются места выходов для того, чтобы немедленно покинуть здание во время аварии. После ознакомления с планом здания свободно двигаться внутри этого здания и быстро покинуть его во время аварий бывает нетрудно.

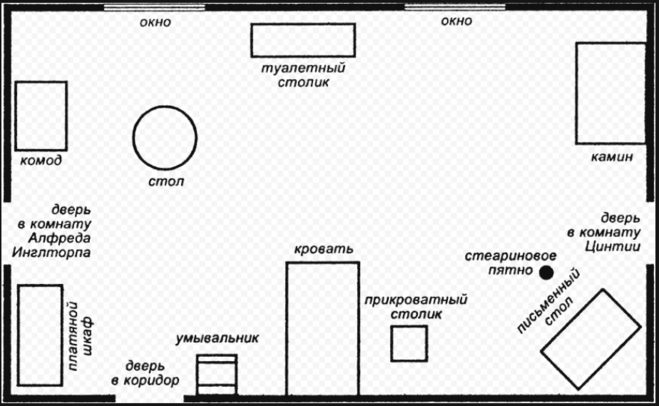

План комнаты. Как же готовится план? Чтобы начертить план того или иного места, для этого заранее составляется план находящихся там предметов. А как же можно подготовить план отдельных предметов? Поясни разницу между
рисунком и планом. Очень просто! Так, например, ты очень легко можешь начертить план спичечной коробки. Для этого ты должен положить спичечную коробку на бумагу и обвести её

карандашом. Теперь убери спичечную коробку. Оставшееся на бумаге изображение является планом спичечной коробки. Таким же способом начерти план резинки. Сравни план спичечной коробки с её изображением на рисунке. На рисунке видны боковые стороны и поверхность спичечной коробки. А на плане мы словно смотрим на неё сверху.

Рисунок с изображением
спичечной коробки

План
спичечной коробки

Дизайн гостиной 15 кв м — дизайн фото интерьеров

На фото дизайна гостиных 15 кв. м хорошо видно, насколько стильной и уютной может стать комната, вне зависимости от её габаритов. Гостиные таких размеров часто можно встретить в стареньких кирпичных хрущевках, но и в современных домах эконом-класса не стоит рассчитывать на просторные апартаменты. Планируя интерьер гостиной 15 кв. м, нужно заботиться не только об уютном виде, но и о функциональности каждого предмета мебели и аксессуара.

Как составить план комнаты

Удобнее всего заниматься планировкой будущей гостиной на бумаге, лучше воспользоваться миллиметровкой, чтобы было удобнее масштабировать чертёж. Прикиньте расположение мебели и декоративных элементов интерьера. В кирпичных домах интерьер гостиной 15 кв. м часто приходится продумывать с учётом прямоугольной формы помещения, примеры дизайна небольших комнат есть на фото. Квадратные помещения встречаются чуть реже, но они более удобны в плане расстановки мебели.

Гостиная 15 кв м дизайн

Стены с дверными и оконными проёмами чаще расположены друг напротив друга. Часто к гостиной примыкает балкон. Если он застеклённый, можно совместить его с комнатой, тем самым добавив ещё несколько квадратных метров.

Расставляя на схеме мебель, учитывайте основную направленность комнаты. Проще всего продумать дизайн гостиной площадью 15 кв. м, когда она используется только для приёма гостей или посиделок всей семьёй. В такой комнате не нужно много мебели, достаточно дивана, столика, нескольких стульев или пуфов и телевизора на стене.

Гостиная прямоугольной формы

Совместить гостиную и спальню в пределах 15 кв. м сложнее, варианты дизайна с зонированием пространства можно посмотреть на фото.

Гостиная совмещенная со спальней

Дизайн гостиной спальни 15 м

Самые популярные способы зонировать пространство на две и более зон:

цвет;
декор;
свет.

Перегородки или стеллажи, так красиво смотрящиеся в больших гостиных, в условиях небольшой комнатки будут лишь загромождать пространство.

На какие зоны можно разделить гостиную

Если вы планируете в зале обустроить гостиную и спальню, мебель нужно выбирать такую, чтобы спальное место не было слишком большим и не занимало много пространства. Оптимальный вариант — раздвижной диван. В сложенном виде на нём удобно размещать гостей. Удобны в использовании шкафы-трансформеры, которые ночью используются как кровати, а днём для хранения вещей. Кровать в это время скрыта за створками. Недостаток у таких шкафов один — они достаточно громоздкие.

Важно: располагайте диван или кровать у окна, как можно дальше от входной двери. Так спящих меньше будут тревожить. Гостевая зона должна быть ближе к выходу.

Часто в гостиной устраивают рабочую зону. Варианты интерьеров гостиных размером 15 кв. м с подобным показаны на фото. Письменный стол со стулом лучше располагать у окна поближе к естественному свету. Использование настольной лампы или настенного бра у рабочей зоны позволит визуально отделить эту зону от гостевой.

Интересно: удобный вариант — стол, расположенный в шкафу. Когда стол не нужен, дверцы шкафа закрываются и он используется по прямому назначению. Но такой предмет мебели достаточно большой. Этот вариант удобен при минимальной меблировке комнаты.

Каким бы образом вы ни решили выделить отдельные зоны в маленькой гостиной, дизайн должен быть выдержан в едином стиле. Зал 15 кв. метров слишком маленький для дизайнерских экспериментов с несколькими стилями.

Отделка и оформление стен

Стены в комнате отделываются с учётом пожеланий хозяев: штукатурятся, оклеиваются обоями, обшиваются панелями и пр. Выбранный материал играет наименьшую роль, гораздо важнее цвета и рисунки. В маленьких комнатах лучше использовать светлые оттенки. Воспользуйтесь известными оптическими приёмами — полосками. Горизонтальные полосы расширяют пространство, в то время как вертикальные удлиняют стены.

Не нужно выбирать крупные рисунки и узоры. В крайнем случае узорчатые обои с яркими цветами лучше использовать на одной стене, а остальные оформить в более спокойные цвета.

Выделить ту или иную зону можно с помощью фотообоев с 3D-эффектом. Такой рисунок не только будет стильно смотреться, но и расширит границы комнаты. Увеличить пространство можно при помощи зеркал, одного или нескольких.

Что делать с потолками?

В интерьер гостиной 15 кв. метров хорошо впишутся потолки на тон светлее настенного покрытия, подобный дизайн нередко можно увидеть на фото.

Важно: применив эту маленькую хитрость, вы сделаете гостиную визуально шире и выше.

В условиях маленькой комнаты лучше не увлекаться излишним декором: лепниной, балками или многоярусными конструкциями. Если хочется интересно оформить потолок, можно использовать компактные подвесные конструкции со светильниками, разместив их по периметру комнаты. Лучше подбирать не матовую краску для потолка, а глянцевые и полуглянцевые варианты. Используя глянцевое покрытие, будьте внимательны. Потолок должен быть выровнен идеально, иначе малейшие недостатки сразу будут видны. Натяжные потолки с глянцевым покрытием устанавливаются вместе со спотами по периметру.

Варианты оформления пола

Для отделки пола лучше использовать цвета, гармонирующие с оттенком стен. Идеальный вариант, когда пол на несколько тонов темнее стен. В качестве материала можно использовать линолеумное покрытие, ламинат, паркет или ковролин. Зрительно расширить пространство можно, уложив ламинат по диагонали или постелив линолеум с диагональным рисунком. Если старый пол в комнате из дерева, его можно не демонтировать. Достаточно обработать доски и покрыть их новым лаком.

Как выбрать и расставить мебель

Поскольку основным назначением зала являются семейные посиделки или приём гостей, комната должна быть достаточно просторной и уютной. Телевизор в таком случае лучше располагать в центре гостевой зоны, так для каждого из гостей будет хороший обзор.

Если к вам приходит много друзей, одного дивана мало. Чтобы с комфортом разместить людей, можно приобрести мягкие пуфики или кресла. На компактном журнальном столике удобно пить чай и играть в настольные игры всей компанией.

Громоздкие стенки лучше не использовать. Для хранения сувениров, бытовых мелочей, книг и т. д. используйте модульные шкафчики или навесные полки. Они не менее вместительны, чем стенка, зато более компактны. Если в комнате есть ниши, в них можно монтировать шкаф-купе.

Какие цвета лучше выбрать

Цвет — простой, но очень важный инструмент дизайнера. С помощью сочетания тех или иных оттенков можно добиться различных визуальных эффектов. Если гостиная находится на южной стороне дома, то в ней много солнечного света. Это позволяет использовать тёплые и холодные цвета, даже такие сложные, как голубой и серый (при недостатке естественного освещения комната будет выглядеть блеклой и безжизненной). Северные комнаты лучше оформить в светлых тонах тёплого спектра. Это разные вариации жёлтого, оранжевый, терракотовый, бежевый, персиковый, розовый.

Если задумывался ремонт комнаты с целью совместить на 15 кв. м спальню и гостиную, цветом можно разграничить зоны, как это показано на фото. Для спальни лучше не использовать слишком яркие цвета и пёстрые рисунки. Их лучше оставить для гостиной зоны. Для оформления зон отдыха и приёма гостей можно использовать разные оттенки одного цвета. Более спокойные тона лучше подобрать для спальни, а насыщенные для гостиной.

Варианты стилей

Дизайн гостиной на 15 кв. метрах может быть выполнен как в одном из современных стилей, так и в классических вариантах, которые можно посмотреть на фото. Вот несколько советов:

Классический

Классический стиль оформления гостиной придётся по вкусу семьям, живущим по традиционному укладу. Основные цвета для оформления помещения — пастельные. Яркость интерьеру гостиной добавляется с помощью декора: подсвечников на стенах и столах, настенных часах из тёмного дерева и пр. На полу чаще всего используется паркет в качестве отделки, мебель выполнена из тёмных пород дерева.

Минимализм

Минимализм подойдёт для молодых людей. Этот стиль идеально впишется в гостиную площадью 15 кв. метров, поскольку подразумевает минимум декора и мебели. Дизайн мебели предельно прост, а аксессуары выполнены в неярких цветах.

Модерн

Изысканный модерн подойдёт для совмещённых гостиных. Асимметричность, присущая этому стилю, поможет выгодно выделить каждую зону. В качестве отделки используется много стекла и металла. Все углы мебели сглажены, а в орнаментах преобладают плавные природные мотивы — переплетения ветвей и волнообразные узоры.

Хай тек

Хай тек сочетает в себе современные тенденции и минимализм. Этот стиль хорошо подойдёт для гостиных, чей размер не превышает 15 кв. метров. Мебель используется встроенная, лишние элементы декора отсутствуют. Самые популярные цвета: чёрный и белый, иногда в сочетании с красным или зелёным. Поверхности стеклянные или металлические.

Выбирая стиль для гостиной, не стоит ориентироваться только на моду. В первую очередь дизайн комнаты должен нравиться вам и членам вашей семьи. Уют, гармония и практичность — вот три кита, на которых держится интерьер маленьких гостиных.

Уроки 3D Max. Моделирование 3D объекта «коробка помещения»

Цель работы: Изучение основных приемов выдавливания (экструзии) сплайнов для получения объемных тел.
ижеследующего интерактивного диалога с системой 3D Studio Max.

Создание объекта «коробка помещения» методом выдавливания 2D плана помещения по высоте

Шаг 1. Перезагрузите 3D Studio Max (File -> Reset) и начните новый файл сцены.

Шаг 2. Установите в качестве единиц измерения миллиметры.

Шаг 3. Выполним построение плана в 3D Studio Max. Если известны точные размеры помещения, т.е. имеется чертеж плана с размерами, то можно вычертить точный план в 3D Studio Max c использованием сплайнов.

Клавиатурный ввод координат

Для точного построения в 3D Studio Max предусмотрен клавиатурный ввод. Зная размеры помещения, можно построить сплайн по координатам. Выберите любую угловую точку плана – это будет начало отсчета, координата (0, 0).

Начинайте построение с точки (0, 0) и постройте сначала внешний контур стен. Выберите команду главного меню Create –> Shapes –> Line. В командной панели (справа) откройте свиток Keyboard Entry (Ввод с клавиатуры). Он содержит три поля для задания координат точки сплайна: кнопку Add Point (Добавить точку), а также кнопки Finish (Готово) и Close (Закрыть) (рис. 2). Чтобы поставить очередную точку, задайте ее координаты в полях X, Y и Z, а затем щелкните на кнопке Add Point (Добавить точку). Таким же образом задайте все остальные точки сплайна. Чтобы завершить построение линии, щелкните на кнопке Finish (Готово). Если вы хотите получить замкнутую линию, щелкните на кнопке Close (Закрыть).
Рисунок 1. План помещения.
Рисунок 2. Свиток Keyboard Entry для ввода координат.
Если потребуется изменение координат, то не забудьте выделить инструмент перемещения Select Move и включить уровень подобъектов Vertex (рис. 3).

Рисунок 3. Вкладка Modify, уровень подобъектов Vertex.
Постройте контуры внутренних помещений. Контуры обязательно должны быть замкнуты, дверные проемы на плане для построения методом выдавливания не строятся (рис. 4). Рисунок 4. План помещения, построенный в 3D Studio Max.
Выполните выдавливание 2D-плана по высоте. Один из этапов работы над любым архитектурным проектом – это построение коробки помещения. Когда план стен создан, их можно моделировать. Основной метод моделирования стен – выдавливание, при котором план выдавливается на величину, равную высоте стен.

Последовательность построения стен помещения:

заканчивается построение плана помещения (рис. 5). Важно, чтобы все контуры были замкнуты. Проверить это можно зайдя на уровень Vertex. Если точки не замкнуты, то соедините их командой Weld. Обратите внимание, что на планах для последующего выдавливания проемы не строятся, все стены сплошные. Оконные и дверные проемы выполняются уже после выдавливания.

готовый план выдавливается с помощью модификатора Extrude на высоту, равную высоте стен (рис. 6).

Рисунок 6. План выдавлен с помощью модификатора Extrude.
Если при выдавливании стены не видны или видны не полностью (рис. 7), значит, на выдавливаемом сплайне не все точки замкнуты. Вернитесь на уровень Vertex и проверьте в первую очередь те вершины, которые обозначаются квадратиками.
Рисунок 7. Неправильное построение: так выглядит выдавленный план с незамкнутыми контурами.

Как сделать дизайн-проект квартиры самостоятельно

В жизни почти каждого из нас хоть раз, да случается ремонт, и всегда хочется, чтобы отремонтированная квартира была так хороша, чтобы уже больше никогда не думать о ремонте. На деле же, особенно, если ремонт делают наемные работники, все получается не совсем так, или совсем не так, как нам хотелось.

Как же надо поступать, чтобы свести к минимуму число ошибок? Особенно важен этот вопрос для тех, кто делает ремонт впервые. Ответ прост: надо как следует подготовиться к ремонту, продумать каждый этап работы, последовательность работ и время, необходимое для их проведения. Также, надо понять, в каком количестве, когда и какой материал потребуется, и сколько он будет стоить.

В этой статье я расскажу о подготовке квартиры к ремонту. Подготовка – это большая и сложная работа, но она позволяет сэкономить много времени, денег и нервов при последующей работе над квартирой. Именно поэтому дизайн-проекты стоят так дорого.

Необходимый инструмент
Металлическая рулетка 3-4 м,
Мелок – 3 шт,
Тряпка и ведерко с водой,
Пачка бумаги и ручка.

План квартиры
Это схема вашей квартиры (вид сверху) с нанесенными размерами. Возьмите металлическую рулетку длиной 3-4 метра и измеряйте стены, проемы, окна, толщину перегородок. Нарисуйте на бумаге черновой вариант. После этого перенесите рисунок на компьютер, чтобы потом можно было увеличить и размножить. Программы, в которых можно нарисовать план квартиры: MS Word, MS Excel, Adobe Illustrator, Corel Draw, Adobe Flash и др. Пример плана приведен на рисунке.

#i71

Перепланировка
Если вы решились сносить стены, готовьтесь согласовать это с управляющей компанией или ЖЭК (ДЭЗ). Обязательно получите соответствующее разрешение.

Нарисуйте план перепланированной квартиры, проставьте размеры. Теперь вам будет проще понять, как будет выглядеть каждая комната после внесенных изменений. Если в вашей квартире уже сделана проводка электричества, нанесите ее на план и продумайте, как сделать перепланировку, по возможности не затрагивая кабель-каналы и распаечные коробки (места соединения кабель-каналов).

Электропроводка, телефон, Интернет, телевидение
Чтобы в последствии расставлять мебель и технику было удобно, не прокладывая провода по плинтусам и стенам, продумайте расположение розеток и выключателей. Вооружитесь мелом и влажной тряпкой и рисуйте розетки прямо на стене. Если сомневаетесь, ставить розетку или нет – ставьте. Розеток, как правило, требуется больше, чем можно себе представить, глядя на голые стены. Рекомендую ставить по 4-5 двойных розеток на комнату. Оптимальная высота розеток над полом – 20-30 см. Выключатели освещения и «теплого пола» удобно ставить на высоте 90-100 см.

Подумайте, где бы вам было удобно работать за компьютером. В этих местах установите телефонные и Интернет-розетки. Если планируете установить в квартире беспроводной Интернет (Wi-Fi), то Интернет-розетки можно и не ставить. Также, продумайте примерное расположение телевизоров и установите телевизионные розетки. Если сомневаетесь, где установить ТВ-розетки, можете просто проложить кабель под плинтусом, и вывести его потом непосредственно к телевизору, без розетки. При этом надо сразу подумать о выборе подходящего плинтуса с кабель-каналом.

В отличие от электрических каналов, телефон, Интернет и телевидение (для краткости будем называть эти каналы информационными) разветвляются не простым параллельным соединением, а с помощью специальных соединителей. О них мы поговорим отдельно, а на данном этапе нам нужно найти место, куда вывести все концы информационных проводов для последующего соединения, то есть, концы тех проводов, что «пришли» от щитка, и тех, что «ушли» в комнаты. Лучше всего расположить разъемы в прихожей, там, где планируется установить шкаф-купе, а доступ к проводам впоследствии обеспечить путем выпиливания в шкафу соответствующего отверстия. Неподалеку от места разветвления информационных проводов (но не ближе, чем полметра, дабы не создавать помех) нужно поставить электрическую розетку, т.к. разветвитель Интернет-провода – роутер (как проводной, так и беспроводной) – требует питания. Пример схемы информационных проводов приведен на рисунке.

#i72

Теперь перенесите все нарисованное на бумагу: нарисуйте каждую стену на отдельной странице и укажите на ней расположение розеток под электричество, телефон, Интернет и телевидение. Также, укажите расположение распаечных коробок. Если коробка находится на потолке, укажите и ее. Нанесите размеры – расстояния между розетками и стенами.

#i73

Стоит отдельно продумать розетки для кухни. Но прежде спланируйте кухню, т.к. расположение розеток зависит от техники, которая располагается по определенным правилам. Над столешницей (на фартуке) лучше установить 4-6 розеток. Можно вместо этого установить розетки на навесные шкафы кухни (снизу), но это не предпочтительный вариант, ввиду близости дерева и приборов освещения, которые, как правило, располагаются именно на навесных шкафах, и имеют свойство нагреваться. Также, розетки, расположенные на навесных шкафах, больше подвержены пару от плиты и чайника. Розетку для светильников и вытяжки обычно устанавливают над навесными шкафами. Расположите эту розетку поближе к вытяжке, т.к. у нее обычно короткий провод питания.

Аналогично кухне, проектирование ванной комнаты должно быть завершено уже на начальном этапе ремонта. В ванной лучше установить не более 2-3 розеток, снабженных защитными крышками (чтобы не проникала влага), и расположить их как можно дальше от душа. Если над раковиной предусмотрен светильник, следует указать, в каком месте для него будет выведен провод.

Теперь, когда все розетки, выключатели и разъемы нанесены на бумагу, нарисуйте пунктирные линии, параллельные полу или стене, соединяющие розетки между собой, и ОБЯЗАТЕЛЬНО укажите на документации крупными буквами, что делать каналы в стене нужно исключительно по этим линиям. Особенно актуально это для кухни и ванной, т.к. впоследствии вы будете вешать полки, светильники, полотенцедержатели и зеркала, и есть шанс попасть в провод, делая очередное отверстие.

Вентиляция
Подробно о проектировании вентиляции я расскажу в отдельной статье «Как спроектировать схему вентиляции кухни и ванны», поскольку эта тема требует детального рассмотрения. Схема вентиляции зависит от каждой конкретной квартиры, и здесь сложно дать общие советы. Единственное, о чем хочется сразу сказать – это то, что схема вентиляции должна быть спроектирована на самом начальном этапе ремонта, одновременно со схемой электрических и информационных проводов, поскольку к вентиляторам необходимо подвести электричество, а для прокладки воздуховодов могут потребоваться отверстия в стене.

Отопление
Если требуется только заменить радиаторы, то подготовка на этом этапе ремонта не потребуется. А вот если есть планы по установке дополнительных радиаторов или по созданию ниш или коробов, чтобы скрыть трубы и батареи, то схемы отопления нужно нанести на чертежи стен. Более подробно об устройстве отопления я расскажу в отдельной статье «Замена батарей отопления, схемы установки радиаторов».

3D-дизайн
Теперь все чертежи можно представить визуально и посмотреть, что получится в итоге. Для этого существует множество профессиональных 3D-программ для компьютера, но для того чтобы их освоить, понадобится немало времени. Можно спроектировать квартиру гораздо быстрее, если использовать простенькую программку с сайта IKEA, которая позволяет без труда создать 3D-модель комнат.

Наконец, когда все схемы и чертежи готовы, можно приступать непосредственно к ремонтным работам.

Измените дизайн своей комнаты с помощью плана этажа и мебели в соответствии с масштабом

Готовы к переменам? Попробуйте изменить дизайн комнаты дома, создав обмерный чертеж плана этажа и масштабируя мебель, чтобы проверить свои идеи. Для начала вам понадобится линейка шкалы ½ «= 1» из упражнения «Измерение масштаба» и эскиз комнаты из упражнения «План этажа».

Выполните следующие действия, чтобы преобразовать эскиз комнаты в размерный план этажа в масштабе ½ дюйма = 1 дюйм. Попробуйте новый дизайн этого пространства, используя наши шаблоны мебели в масштабе ½ дюйма, или создайте свой собственный.Используйте это задание как вдохновение, чтобы нарисовать план этажа для нового помещения и добавить мебель, чтобы сделать его своим!

Материалы: Карандаш, бумага, рулетка или линейка, эскиз плана этажа, масштабная линейка или сеточная бумага, ножничная лента, цветные карандаши или мелки.

Шаг 1: Добавьте размеры к эскизу плана этажа, измерив стены, окна и двери в этой комнате рулеткой или линейкой. Округлите все размеры до ближайшей половины фута и запишите эти измерения на своем эскизе.Посмотрите видео с практическими рекомендациями здесь:

Шаг 2: Изобразите план этажа в масштабе ½ дюйма = 1 дюйм, используя эти размеры и нашу сетку или линейку масштабирования, чтобы уменьшить их до нужного размера. Посмотрите видео с практическими рекомендациями здесь:

Шаг 3: Распечатайте наши шаблоны мебели в масштабе ½ дюйма или создайте свои собственные, измерив мебель и нарисовав различные элементы в масштабе с высоты птичьего полета.

Шаг 4: Вырежьте части, которые хотите использовать, и попробуйте разные варианты расположения на плане этажа, чтобы протестировать несколько различных дизайнов.Когда у вас есть понравившийся вам дизайн, обведите или заклейте мебель на месте и поделитесь своими идеями со взрослыми для обратной связи.

Шаг 5: Поделитесь своими проектами в Instagram! Отметьте @ centerforarchk12 и используйте #ArchitectureAtHhome.

Скачать PDF>

Как вручную создать базовый план этажа: 11 шагов

Введение: Как вручную создать базовый план этажа

Эти инструкции помогут вам в создании вашего собственного плана этажа.Умение создавать поэтажные планы — важная часть того, что значит быть инженером-строителем или архитектором. Внимательно следуйте этим инструкциям, чтобы извлечь максимальную пользу из того, что они предлагают. Дизайн простого плана этажа требует небольших технических навыков. Требуется использование архитектурных или инженерных масштабов, но кроме этого все, что вам нужно, — это воображение. В эти инструкции включен краткий видеоурок по использованию инженерной шкалы. В зависимости от сложности дизайна это может занять от 2 до 5 часов.

Список расходных материалов:
Карандаш
Ластик
Инженерная бумага
Инженерные весы
