Чертим план карандашом. 5 шагов к успеху.

В эру компьютерных технологий предлагать рисовать план своего дома от руки карандашом – смелый шаг. Но, думать с карандашом в руках, поверьте, полезно. Лучшая тренировка для мозга.

Ничего зазорного  нет в начерченном от руки на бумаге плане. Важен результат. Вот к нему и пойдем сегодня.  Если тебе не под силу познать азы компьютерной грамотности, если нет времени на изучение сложной программы по проектированию, если родные дети сказали : «мама нам некогда», то настал момент нарисовать план дома самостоятельно!

Читаем и учимся. Сегодня в статье на сайте «На волне декора»:

  1. Что надо для черчения плана «от руки»
  2. Что такое масштаб и масштабная линейка
  3. Видео урок «Как пользоваться масштабной линейкой»
  4. Главные этапы работы над черчением плана
  5. Как чертить без специальной линейки
  6. Что должно быть на плане
  7. Как расставить мебель на нарисованном плане
  8. Про важность черчения «от руки»

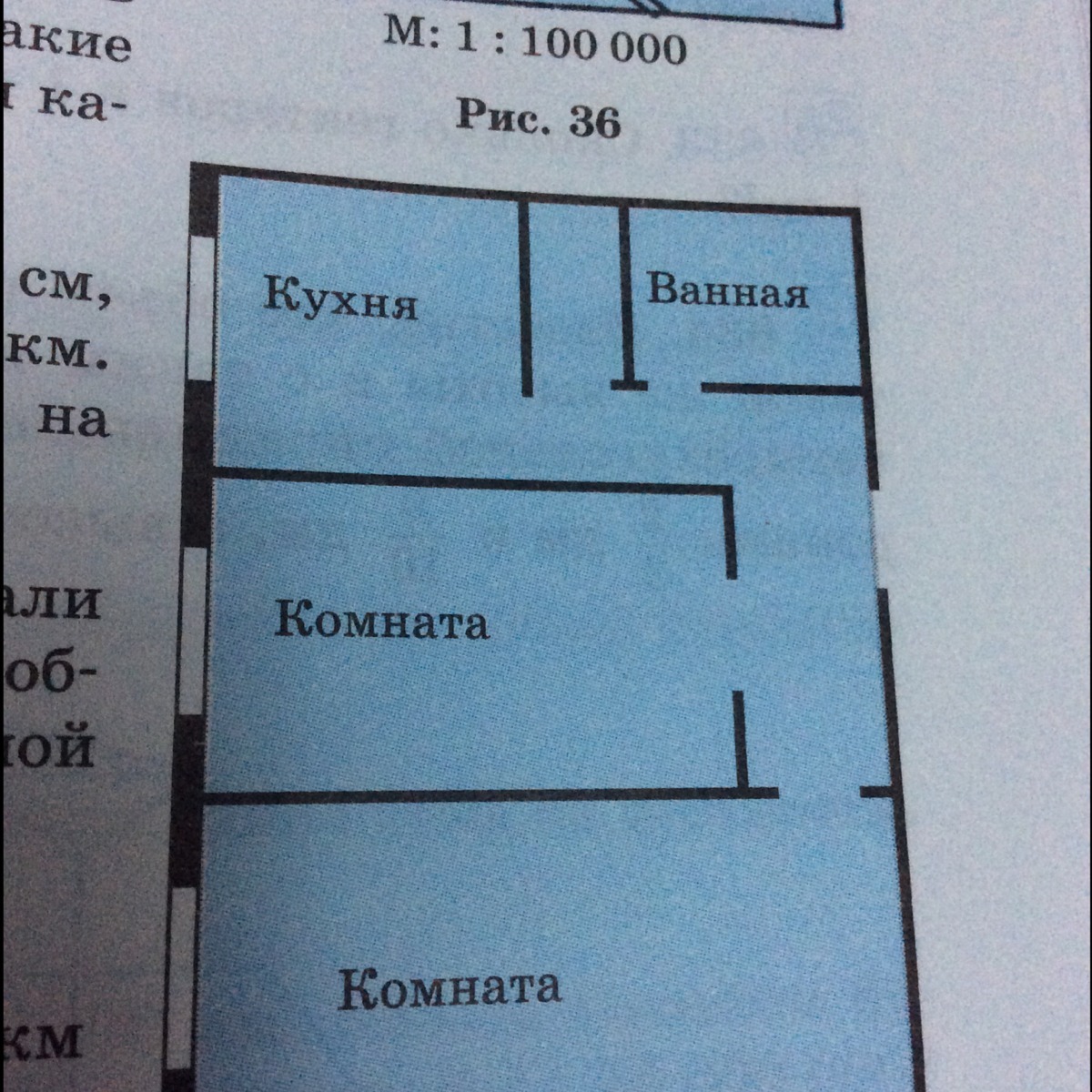

План (в интерьере, архитектуре, домостроении) – это чертёж, изображающий на плоскости в определенном масштабе проекцию дома или квартиры с нанесенными элементами: стены, проемы, коммуникации и все необходимое в зависимости от задачи.

ЗАЧЕМ НУЖЕН ПЛАН

План тебе потребуется, чтобы:

  • сберечь нервы при строительстве и обустройстве своего дома
  • сохранить бюджет и не разориться
  • довести до конца ремонт мечты и не бросить его пол пути
  • расставить мебель в доме/квартире или 1 комнате
  • провести электрику, разместить сантехнику и не промахнуться с розетками на кухне

Понял важность плана? Приступим к его рисованию.

ЧТО ПОТРЕБУЕТСЯ ДЛЯ ЧЕРЧЕНИЯ ПЛАНА

Для черчения плана «от руки» тебе понадобится:

  • чистый лист бумаги (желательно А4-А3 формата)
  • масштабная линейка
  • обычная школьная линейка
  • рейсшина * – желательно
  • угольник – желательно
  • простой или механический карандаш
  • стирательная резинка (ластик)

ЧЕРТИМ КАРАНДАШОМ. ПОШАГОВЫЙ ПЛАН ДЕЙСТВИЙ

А теперь рассмотрим каждый пункт подробно.

1 шаг. Делаем грамотно обмеры дома/квартиры/комнаты.

Обмерный план нужен, чтобы знать:

  • площадь комнаты, дома или квартиры
  • реальные размеры пространства
  • все недостатки и достоинства

Прочитай статью: «Как сделать правильно обмер, без ошибок и с удовольствием», измерь свое пространство и подробно зафиксируй обмеры на листках бумаги. У тебя должно получится примерно так:

рабочие записи декоратора О. Пантелеевой

Совет: фотографируй все пространство подробно и сделай видео. В дальнейшем эти фото и видео  очень упростят работу и помогут вспомнить важные детали, особенно если ваш дом/квартира далеко и «сбегать – перемерить» не так просто.

После работы над обмером у тебя будут десятки листочков с пометками разной важности. Это основа будущего плана.

2 шаг. Узнай про масштаб и масштабную линейку

Масштаб – отношение размеров изображенного на чертеже предмета к его действительным размерам. Простым языком: масштаб поможет тебе уместить огромный дом на маленьком листе бумаги и не ошибиться.

Масштаб нужен чтобы:

  • начертить план комнаты или дома на обычном листе бумаги А4
  • расставить на плане реальную мебель
  • не наделать ошибок с эргономикой
  • узнать размеры ванны, кровати, дивана и стола, которые точно поместятся у тебя
  • точно посчитать размеры всех проходов
  • нарисовать развертку стен ванной и разложить красиво плитку мечты на стенах
  • и даже придумать дизайн шкафа мечты

Советую от души и чистого сердца:  онлайн калькулятор масштабов.

3 шаг. Чертим план на бумаге

Давай вместе начертим план однокомнатной квартиры Эммы в масштабе 1:50.

Здесь два варианта развития событий:

  1. с масштабной линейкой
  2. без масштабной линейки

Если ты купил линейку, значит читай дальше внимательно. Если не нашел ее, то переходи сразу к варианту №2.

Вариант 1. Чертим план с масштабной линейкой

  • На чистый стол положи лист бумаги. Отступи от края сверху и слева несколько сантиметров. Поставь точку.
  • Выбери масштаб для работы. *Я рисую план квартиры Эммы в масштабе 1:50
  • Отложи при помощи масштабной линейки вправо от точки длину комнаты. *У Эммы это 550 см, или отметка 5,5 на линейке.
  • Повторяем с шириной комнаты тоже самое – отмеряем линейкой вниз строго вертикально 610 см или отметка 6,1 на линейке.
  • В том же самом масштабе на линейке, отметь окна, двери, стены и простенки на плане.
  • Чтобы стены выглядели как стены отступи от линии стен на 1-2 см и начерти еще один внешний периметр линиями.
     Покажи толщину стен и план сразу станет красивым.
  • Подпиши все размеры и примечания. Отметь направление сторон света.

Совет: закрась цветом толщину стен. Можно заштриховать карандашом или фломастерами. Окна и двери не штрихуй!

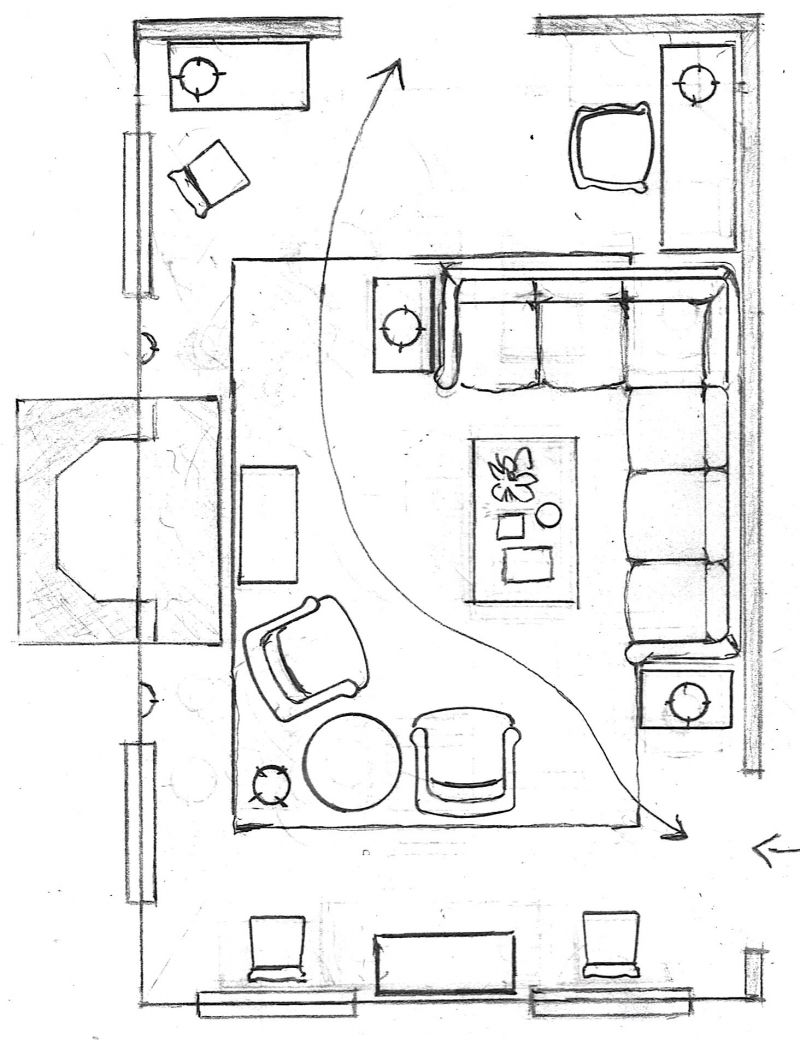

По окончании работы у тебя получится вот такой красивый план:

Как пользоваться масштабной линейкой, смотри полезное кино:


Совет: подойти к черчению плана серьезно. Пусть никто не отвлекает. Предупреди заранее домашних о сложной и важной работе. Приготовь чашку чая или кофе, бокал вина и начинай рисовать план дома мечты. Сейчас потребуются внимательность и терпение.


Вариант 2. Чертим план без масштабной линейки

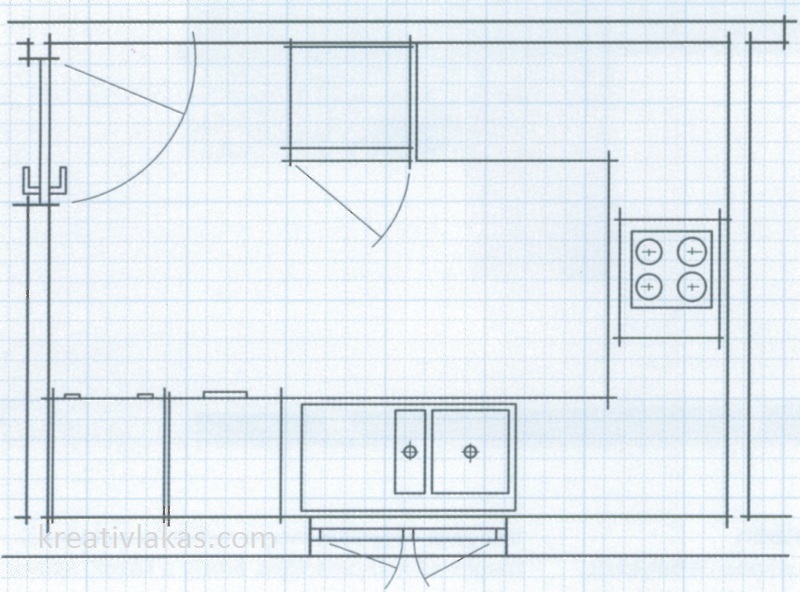

Если ты не нашел масштабную линейку, то вспоминай старый способ, известный со школьной скамьи: бери миллиметровую бумагу или просто тетрадь в клеточку, каждой клеточке присваивай удобное количество сантиметров/метров и черти план.

Принцип черчения остается неизменным: рисуй периметр стен, отмечай двери, окна, простенки, все коммуникации и важные элементы.

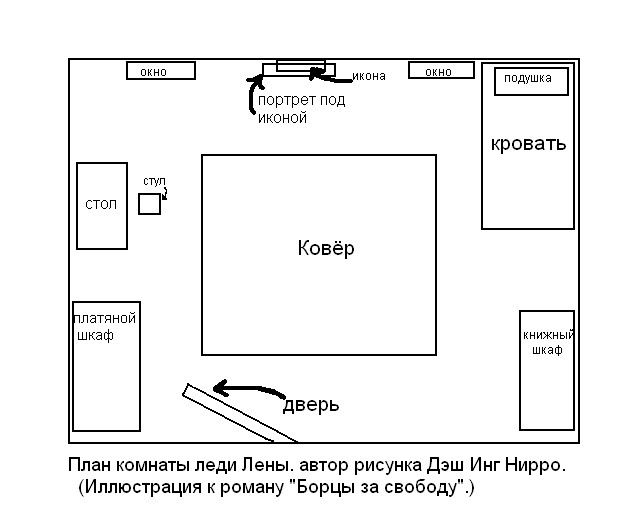

4 шаг. Расставляем мебель на плане.

Если тебе не нужна перепланировка, не надо сносить, переставлять стены, значит приступай к расстановке мебели (сантехники, кухни и тд).

План без мебели, кухни и сантехники, честно говоря, не план для ремонта. Это лишь набор линий и цифр. Твоя задача – расставить на плане всю необходимую мебель и найти идеал.

Расстановка мебели на плане похожа на игру, для которой потребуется:

  • твой нарисованный план
  • бумажная мебель
  • техническое задание для самого себя
  • понимание, что нужно в каждой комнате и что не нужно
  • список мебели мечты с их габаритными размерами
  • фотографии мебели (желательно)
  • свободное время и хорошее настроение

Совет: на всякий случай сделай несколько ксерокопий своего плана, чтобы не бояться испортить.

Про бумажную мебель:

Возьми чистую миллиметровую бумагу, тонкий картон, или простой альбомный лист. Начерти всю желаемую мебель в том же масштабе, в котором нарисован план. Это очень важно, чтобы масштаб мебели совпадал с масштабом плана!

Все диваны, кресла и столы аккуратно рисуй по их габаритам. Пусть это будут квадраты, прямоугольники, круги, овалы. Не старайся нарисовать идеально диван. Главное – соблюсти размеры в масштабе.

Сверху, чтобы не забыть, подпиши каждую фигуру: кресло, диван, раковина, стул и тд. Затем аккуратно вырежь мебель и сложи в коробку, чтобы не потерять.

ГАБАРИТ. ИЩЕМ РАЗМЕР КРОВАТИ

5 шаг. Финал. Выбираем идеальный план мечты.

Нарисуй свою комнату в масштабе 1:25, распечатай на А4 листе рисунок мебели, который я тебе подарила (нажми на иллюстрацию, открой в новом окне и сохрани для себя). Добавь свою бумажную мебель и по-вечерам составляй разные планы, раскладывай свой пазл.

Советы:

  • Обязательно фотографируй все получившиеся планы, даже самые фантастические. После творческих мук надо дать себе перерыв. После отдыха открой фотографии, отбери самые реальные и вновь разложи.
  • Проверь линейкой все проходы между мебелью. Помни, что эргономика и безопасность стоят на первом месте. Совет – не делай проходы меньше 50 см. И том как расставить мебель в комнатах читай полезные статьи на сайте «На волне декора».
  • Оставь 1-2 лучших варианта, которые подходят для тебя по всем параметрам: эргономика, удобство, бюджет и красота.

Вопросы и ответы.

  • Что делать если обмерные размеры не сошлись при черчении финального плана.

У этой проблемы есть две причины:

  1. Вы неправильно сделали обмеры
  2. Стены кривые

Если проблему №1 можно исправить новым обмером (а такое в моей практике очень часто встречается, что надо 100 раз перепроверить все), то проблему №2  оставь на дальнейшую работу с планом и на сам ремонт.

Сейчас твой чистый финальный обмерный план будет трапециевидным – это нестрашно. Зато ты сразу видишь, где и какие строительные косяки придется исправлять. Может надо нарастить стену, или сделать нишу (о шкафах в нишах читаем ТУТ),  или придумать что-то еще. Сегодня нет таких проблем, которые не в состоянии решить здравомыслящий человек и хороший прораб.

  • Что делать если нужна перепланировка.

Настоятельно советую прочитать законы о перепланировке конкретно в твоем регионе. А лучше взять консультацию у профессионала. Помни: надо делать не только красиво, но и законно.

  • Надо ли дотошно подходить к рисованию плана и чертить все ровно.

Можно рисовать план как попало. Ничего страшного вроде бы нет. Но он будет не точным и некрасивым. Когда мы чертим для себя, то вовсе необязательно изучать ГОСТ и следовать его нормам. Но, я хочу обратить внимание на «красоту». Если просто постараться начертить план аккуратно, без помарок, то в итоге получится повод для гордости, который не стыдно повесить на стену в доме мечты как самый настоящий арт объект, в рамке с паспарту.

Покажу красивый план архитектора Казакова, когда не было компьютеров и специальных программ. Это как пример, к чему стремиться никогда не поздно.

Чертеж из альбома М. Ф. Казакова

Резюме: для того чтобы начертить план вашего дома необходимо найти свободное время, сосредоточиться и очень внимательно проделать работу.

Помним: план дома мечты – это твой фундамент.

Я очень прошу не воруйте статьи и иллюстрации, не стирайте мою фамилию и название сайта с рисунков. Те, к кому я обращаюсь – знают о чем я  говорю. Если хотите использовать материалы, я не против, но активная ссылка с указанием ресурса и автора обязательна. Это не сложно. Вас будут уважать.

Каждая статья написана лично, иллюстрации к статьям – я рисую сама. Каждая статья – это много времени и сил, еще раз прошу, уважайте труд. Давайте жить дружно! Спасибо!

И спасибо за внимание!

УДАЧИ В РЕМОНТЕ!

Сайт «На волне декора» – некоммерческий проект и создается только силами автора. Если вы по достоинству оценили статью и она понравилась – я буду признательна за небольшую материальную поддержку. Спасибо!

Оксана Пантелеева. Профессиональный декоратор и стилист интерьеров.

Автор курсов “Фотошоп – это просто” и “Рисуем эскизы интерьеров на IPAD”.

Главный редактор и автор статей сайта Thewaveofdecor.ru – уникальной онлайн энциклопедии по созданию Дома мечты. Сайт получил сотни слов благодарностей и множество профессиональных премий.

Лента инстаграм: https://www.instagram.com/thewaveofdecor/

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

Как нарисовать комнату в перспективе

Инструкция

Измерьте длину, ширину и высоту комнаты, которую вам надо нарисовать. Например, пусть ее высота будет равняться 3 м, ширина 5 м и длина 4 м.

Нарисуйте на листе бумаги прямоугольник АВСD. Отрезки АВ и СД – горизонтальные (ширина комнаты), а отрезки АС и ВD – вертикальные (высота комнаты). Отрезки ВD и СD разделите на 3 и 5 равных частей. В масштабе они будут равняться 1 м.

Отмерьте и проведите линию горизонта параллельно отрезку СD. Обычно она находится на высоте 1,6 м от нижней линии, т.е. в вашем случае от отрезка CD. Обозначьте точки пересечения линии горизонта с отрезками АС и ВD как Н1 и Н2. На линии горизонта найдите центр и поставьте точку Е. Это т.н. точка схода, точка, на которой фокусируется ваш взгляд.

Чтобы получить углы комнаты, от точек А, В, С и D проведите линии к точке схода Е.

Отрезок СD (ширину комнаты, которая составляет 5 м) ранее вы уже разделили на 5 равных частей. Теперь от каждой точки деления проведите линии к точке схода Е.

Чтобы нарисовать противоположную стену, на которую вы смотрите, следует на вашем рисунке обозначить глубину комнаты (это длина комнаты 4 м). Для этого от точки Н1 на отрезке АС проведите линию к отрезку СD, к делению 4. Обозначьте эту точку пересечения как точку К.

Пересечение отрезка Н1К с отрезком СЕ обозначьте точкой С1. От этой точки вправо и вверх проведите линии до пересечения их с диагоналями АЕ и DE. И от полученных точек еще две линии, которые замкнут прямоугольник противоположной стены.

Чтобы в дальнейшем вы могли без труда нарисовать окно и дверь, а также предметы интерьера, находящиеся справа и слева от вас, необходимо правильно масштабировать их в глубину. Для этого вам следует провести параллельные горизонтальные линии от точек пересечения отрезка Н1К с линиями, которые вы раньше провели от каждого деления отрезка СД к точке схода Е. Эти горизонтальные линии должны пересекаться с отрезками ЕС и ЕD (углы комнаты).

На стене, находящейся справа от вас, нарисуйте окно. Например, пусть оно находится на расстоянии 1 м от края комнаты, где вы стоите. От точки Н2 проведите отрезок к точке К, лежащей на отрезке СD.

На отрезке ВD (высота комнаты) обозначьте точку высоты окна от пола до подоконника. От этой тоски до точки схода Е проведите линию. В месте ее пересечения с отрезком Н2К поставьте точку, а затем от нее проведите вертикальную линию, которая будет высотой окна в масштабе.

Чтобы правильно обозначить на вашем рисунке эту высоту, проведите линию от точки схода Е к отрезку ВD на той высоте, которая вам нужна (т.е. от подоконника до верхней части окна).

Ширина окна, т.е. его глубина в перспективе определяется по линиям, которые вы раньше проводили параллельно отрезку СD. По такому же принципу рисуются дверь и все предметы интерьера.

Технические проблемы и варианты их решения

Проблема Решение
Как перемещаться и двигать чертежи на экране? Вы можете перемещать чертежи на экране, двигая курсор с зажатой правой кнопкой мыши или используя стрелки на клавиатуре вашего компьютера.
Не рисуются стены Вероятнее всего, вы пытаетесь рисовать зажатой левой клавишей мыши. Рисование в планировщике предполагает короткие клики. Нажмите и отпустите левую кнопку мыши для начала рисования, затем уведите курсор на нужное расстояние и повторным коротким кликом фиксируйте стену на чертеже.

Если вы делаете все верно, но стены по-прежнему не рисуются, причина может быть в вашем браузере. Не все, особенно старые версии браузеров поддерживают все технологии, необходимые для проектирования чертежей.

Мы рекомендуем использовать последние версии браузеров:

Не ставятся окна и двери Обратите внимание на то, что окна и дверные проемы можно установить только поверх нарисованной стены. Не нужно оставлять промежутки между участками стен для окон и дверей, так как потом вы не сможете установить в это место проем.
Как изменить направление открывания дверей? При наведении на уже установленную на чертежах дверь в появившемся контекстном меню нажмите на кнопку изменения открывания (поворота).
Не устанавливается мебель, не работает поворот мебели В некоторых версиях браузеров некорректно работает сброс памяти, что может приводить к зависанию функциональности планировщика. Для возобновления работы программы необходимо обновить ваш браузер до последней версии, или открыть ваш проект в браузере Mozilla Firefox, все версии которого корректно работают с памятью.
Как повернуть мебель? При наведении на уже установленную мебель или сантехнику в появившемся контекстном меню нажмите на кнопку поворота.
Как изменить размер нарисованной стены на чертеже? Чтобы нарастить размер установленной на чертеж стены, вы можете добавить к ней недостающий отрезок, и стена автоматически продлится на нужное расстояние. Уменьшить размер нарисованной стены невозможно, в таком случае необходимо удалить и затем заново нарисовать стену нужного размера.
Как распечатать чертежи? Для печати чертежей на бумажных носителях, сохранения их на компьютер или флешку, необходимо создать pdf-версию проекта, которая идеально подходит для печати и хранения без доступа к интернету.
PDF-файл не открывается Если у вас не создается pdf-файл проекта, то, вероятнее всего, вы работаете с чертежами в операционной системе Mac OS, которая некорректно работает с данным форматом. Для получения рабочего файла с чертежами откройте свой проект на компьютере под Windows или обратитесь в службу поддержки.

Как просто программа Visio создает частный план комнаты

Чтобы качественно выполнить ремонт квартиры своими руками ее владельцу требуется продумать дизайн каждой комнаты, тщательно спланировать свою работу, сохранить ее результат.

Не так давно все эти действия требовали владения навыками чертежника: необходимо создать эскиз каждого помещения на бумаге в масштабе с указанием размеров.

В принципе ничего сложного такая работа не требует. Пример ее оформления приведен в статье о планировании схемы электропроводки.

Сейчас мы массово пользуемся компьютерными технологиями, облегчающими процесс творчества. Они позволяют использовать программы для создания индивидуального дизайна. Мы же рассмотрим простые советы домашнему мастеру о том, как общедоступная компьютерная программа черчения Visio помогает нарисовать частный план комнаты с мебелью, сохранить чертеж не только в электронном виде, но распечатать на бумаге.

Пользоваться ей не сложно, интерфейс доступен, интуитивно понятен даже школьникам младших классов.

В статье мы будем создавать план спальни в Визио пошагово с подробным показом каждого действия картинками с комментариями. Вам будет просто выполнить эти действия по своими индивидуальным размерам.


Содержание статьи

Программа Визио и ее особенности

Довольно мощный компьютерный сервис от компании Майкрософт имеет несколько известных приложений, предназначенных для удобной работы пользователей. Графический редактор Visio входит в общий пакет доступных программ, устанавливается на новом компьютере при его покупке.


Если рассматривать разные версии офисных пакетов, то для домашнего мастера нет особой разницы между ними. Любая программа Визио, вне зависимости от года выпуска, позволяет создать план квартиры и работать с ним далее. Везде действия одинаковые.

Когда этот редактор не установлен, то скачать программу Визио можно с официального сайта разработчика, заплатив за нее. Однако много пользователей отказываются от оплаты, ищут незаконные обходные пути для ее получения.

Бесплатно программа Visio может быть скачана на торрентах. Процесс этот не простой, но реальный. Ради интереса проверил и нашел версию за 2007 год. Она оказалась вполне работоспособной. Но пользуюсь лицензионной разработкой без нарушения авторских прав производителя Визио.

Запуск и интерфейс Visio

Создание документа

Начать работу программы Visio можно разными путями. Я сразу создаю новый документ.


Когда он открывается, то нажимаю кнопку «Файл» и выбираю команду «Создать». В открывшейся директории кликаю «Категории» и нахожу «Карты и планы этажей». Жму эту вкладку, ищу «План этажа». Остается кликнуть кнопку «Создать».

Интерфейс окна

Открывается стандартное рабочее поле Visio. Его структура повторяет ту, что используется в Microsoft Word, да и работа она так же. Просто сравните инструменты меню вкладки «Главная» в обеих программах.


Основные действия выполняются одинаково, отличаются только инструменты.

Полезные настройки

Чертежные программы созданы для работы с электронными документами и распечатывания их на листе бумаги в масштабе. Поэтому следует сразу подготовить их для размножения на принтере, выставить размер страницы, настроить ее параметры, масштаб и инструменты.

Размер страницы

Открываем вкладку «Конструктор», а в ней — «Размер». Обычно я пользуюсь «А4» потому, что это основной лист, вставляемый в принтер. Он стоит по умолчанию. Распечатанные куски большого чертежа просто склеивают по меткам.


Если планируется работа с плоттером, то можно выставлять увеличенный размер.

Здесь же выбирается ориентация листа: книжная или альбомная.

Параметры страницы Visio

В этой же вкладке «Конструктор» выбирается масштаб чертежа и все настройки для печати.


Масштаб Визио следует устанавливать наиболее подходящий, например, 1:10.

Отображение сетки

Полезная функция Визио создания клеточек по всей площади рабочего листа значительно облегчает черчение линий строго по горизонту и вертикали. Сетка отображается на окне веб-страницы, но не на листе бумаги после печати.

Для ее вызова надо во вкладке «Вид» поставить галочку на окошке «Сетка».

Размеры объектов

Еще одна полезная функция программы Визио, позволяющая точно вычерчивать габариты деталей. Во вкладке «Вид» открываем «Область задач» и в ней выбираем «Размер и положение». На рабочем поле Visio откроется небольшое окно, в котором будут указываться все параметры выделенного объекта, его координаты на плоскости чертежа.

Окно активное: оно позволяет прописывать и менять каждый размер.

Отображение инструментов Плана комнаты

Первоначально инструменты в виде заготовленных шаблонов расположены слева от рабочей области. Они сгруппированы одной вертикальной линией. В таком положении они не закрывают чертеж, но пользоваться ими из этого состояния не очень удобно.

Их можно развернуть, нажав на соответствующую галочку в верхней части, или возвратить назад.


Существует еще масса полезных настроек программы Visio, но для начала работы вышеперечисленных вполне достаточно.

Создаем план комнаты

Программа Визио предоставляет возможность выбора подготовленных шаблонов помещений из своей библиотеки. Я специально выбрал спальню с размерами 3,05 на 4,37 метра. У нее обрезана часть стены, занятая встроенным шкафом купе, расположенным в коридоре. Форма комнаты не прямоугольная, а угловая. Ее будем чертить.

Вычерчивание формы и габаритов помещения

Напоминаю, что масштаб листа Визио выставлен так, чтобы его 10 см отображали 1 метр длины комнаты.

Перенос шаблона

В инструментах выбираю фигуру «Угловая комната». Кликаю на нее левой кнопкой и, удерживая, перетаскиваю в рабочее поле программы. Кнопку отпускаю, а шаблон со стандартными размерами отображается в масштабе.


Теперь требуется настроить его по своим размерам, сделать важные выноски, выбрать удобный шрифт.

Выставление размеров помещения

Следует учитывать, что на неактивной фигуре размеры не отображаются.


Чтобы они появились надо объект выделить, навести на него курсор, кликнуть левой кнопкой мыши.

Затем в дополнительном окне размеров вместо «3 м» прописываю свою величину — 3,05. Нажимаю Enter. Программа Визио автоматом вносит коррективы в чертеж.


Таким же способом поступаю с высотой помещения, меняя ее на значение 4,37 м. Основные габариты сформированы, осталось выставить размеры угла. Он составляет 2,29х0,6 метра.

Для этого подвожу курсор к метке фигуры, выделенной небольшим желтым квадратиком, а затем тяну его вверх левой кнопкой мыши, отслеживая изменение размера по вертикали.


Устанавливаю выступ 0,6 метра.


Так же поступаю с другим размером 2,29 м.


Получаю окончательный план комнаты — спальни, созданный по размерам в масштабе. Он послужит базой для выполнения других чертежей в Visio.


На созданный чертеж требуется установить выноски основных габаритов, которые помогут расставлять мебель, выбранную с помощью компьютерной программы, и удобно расположить розетки и выключатели в комнате на оптимальной высоте.

Работа с выносками

Разворачиваю окно с инструментами фигур и выбираю управляющий размер. Перетаскиваю его мышью на рабочую область чертежа.


Его надо привязать к определенной детали. Для этого устанавливаю курсор на линию (позиция 1) и перемещаю мышкой на чертеж по меткам.


Далее остается сдвинуть метки по концам детали и отодвинуть линию стрелки на оптимальное расстояние. На фото показано, что созданный строительный размер полностью соответствует тому, который показывается в активном окне.


Таким образом выставляю все габариты на плане комнаты.


Не устраивает меня в этом чертеже стиль шрифта и его маленький размер.

Настройка шрифтов

Для исправления ситуации одновременно нажимаю на клавиатуре кнопки «Ctrl+A», выделяя все элементы чертежа и указываю шрифт «Вердана», кегль 30, курсив и полужирный.


Жму ввод. Получаю желаемый результат.


Такой чертеж напоминает загадку про огурец. В комнате отсутствуют окно и дверь. Чертим их.

Размещение окна и двери

Как начертить дверь комнаты

Перетаскиваю шаблон на рабочую область чертежа и с помощью меток устанавливаю его место. Выставляю размер в соответствии с реальным значением.

Как начертить окно

Действия выполняются по предыдущему алгоритму с использованием своего шаблона.


Не забываем указать размеры проемов двери и окна, привести в соответствие их шрифты. Получился вот такой чертеж помещения спальни.


Обратите внимание, что я его повернул программой Визио на 90 градусов против хода часовой стрелки для удобства восприятия на веб устройствах. Теперь в комнате расставим мебель.

Проект расстановки мебели

На созданном плане указываем места, занятые мебелью. Все это просто делать по однотипной технологии. Пример рассмотрим на вычерчивании кровати.


Для этого на вкладке «Главная» выбираем фигуру для черчения «Прямоугольник» и переносим ее на рабочее поле. Выделяем и прописываем в окне размеров ширину с высотой. Моя кровать имеет габариты 1,92х1,2 м. Проекция создана. Остается ее просто переместить курсором мыши в нужное положение, выноской показать размеры, подписать. Все это уже делали ранее.

Так поступаем со всей мебелью. В результате план комнаты для спальни приобрел следующий вид.


Место внутри занято довольно плотно. Розетки, выполненные по схеме TN-C, спрятаны за шкафом и сервантом. Доступ к ним сильно ограничен. Питание электроприборов по старой электропроводке осуществляется через удлинители.

Поэтому сейчас планируется ремонт и монтаж новой проводки по трехпроводной схеме. Потребуется создавать план размещения розеток и выключателей. Но, это тема очередной статьи по работе в программе Visio.

Как сохранить созданный документ

Электронная версия сохраняется так же, как в ворде кнопкой «Сохранить».


Если же нужна бумажная копия документа, то ее распечатываем на принтере, используя настройки «Параметры страницы», которые немного описаны выше. Потребуется подобрать режим печати для конкретного принтера.

Вот такими простыми действиями программе Визио позволяет создавать быстро и качественно чертеж и план комнаты. Аналогичным способом можно поэтапно планировать вид целой квартиры или частного дома.

По теме статьи создал видеоролик, в ходе которого вы сможете оценить время, затраченное программой Visio на создание этого плана.

Часть 1:

Часть 2:

А также рекомендую ознакомиться с видео владельца «Использование ПК в пожарной охране» “Пример создания поэтажных схем в Visio”.

Сейчас вам удобно задать вопрос в комментариях и поделиться материалом статьи с друзьями в соц сетях.

Полезные товары

Как создать план квартиры: основные правила и способы

Remplanner.ru – единственный Российский Планировщик, который предназначен для проведения ремонта. Он позволяет пользователям самостоятельно сделать полноценные рабочие чертежи для ремонта своей квартиры.

Самое важное отличие этого Планировщика от других – оформление и подача проекта в виде рабочих чертежей, как и в классическом дизайн-проекте. Вся информация о проекте разнесена по 16 листам
Например, на листе розеток указывается вся необходимая информация по розеткам и выводам, необходимая для рабочих – количество розеток, их расположение (с размерами), тип розеток (обычные или влагостойкие), для какой техники предназначена розетка.

На плане монтажа стен и перегородок – указывается расположение вновь возводимых стен, материал стен, размеры дверных проемов и т.п.

  • визуализация 3d;
  • печать альбома чертежей в виде файла pdf;
  • расчет сметы и объемов работ для бригад;
  • примерный расчет черновых материалов для ремонта;
  • возможность одновременной работы с несколькими вариантами планировок;
  • Время от времени нам может понадобиться план собственного жилья. И для того, чтобы составить такую планировку вовсе не обязательно быть профессиональным архитектором. На самом деле все гораздо проще, и современные программные средства позволяют составлять такие планы самостоятельно максимально быстро и просто.

    В каких ситуациях может понадобиться составить план своего жилища

    • Ремонт. В том случае, если мы затеваем большой ремонт, то, вполне вероятно, что нам потребуется рассчитать расход отделочных материалов. Точный план квартиры или частного дома позволит сделать это;
    • Покупка габаритных предметов мебели. Схема квартиры или помещения с точными расстояниями между стенами, расположением дверец и окон, делает подбор того же гарнитура на кухню куда более простой задачей.

    Важность соблюсти пропорции

    При составлении схемы мы переносим на горизонтальную поверхность проекцию всех стен в квартире или помещении. При этом план будет бессмысленным в том случае, если при его составлении вы не сможете соблюсти точные пропорции. Последние называются масштабом, который показывает то, насколько уменьшен план по сравнению с оригинальными размерами. К примеру, масштаб 1 к 100 говорит о том, что каждый метр квартиры будет выполнен на плане 1 сантиметром (в метре сто сантиметров). Аналогичные деления нужно проводить и в отношении других масштабов. В целом же ничего сложного в этом нет, так как образцы планировки самых разных примеров жилых и нежилых помещений можно посмотреть в интернете.

    Определяем расстояния

    Прежде, чем приступить к составлению плане своего жилища, нам необходимо узнать размеры комнаты или всего жилища. Ранее для этого применялись рулетки, но сегодня все можно сделать намного проще, купив лазерный дальномер, мы можем просто направить его на любую стену и максимально быстро узнать расстояния. Это дает возможность не тратить силы физически перемещаясь по квартире и протягивая рулетки, а то и переставляя с места на место обычные метровые линейки. Да и шансов ошибиться практически нет.

    Впрочем, без рулетки нам все равно не справиться, так как померить толщину стен, либо параметры комнатной обстановки ей все же проще.

    Ведите черновик

    В процессе составления плана ведите черновик, постоянно внося в него правки по мере необходимости. И только тогда, когда вы точно будете уверены в правильности всех расчетов, можно начинать составлять окончательный план помещений.

    Онлайн сервисы по созданию планов и схем

    Узнав все расстояния, можно начинать составление плана. Однако тем, кто не имеет подобного опыта, либо же уже забыл уроки черчения, сделать это будет весьма непросто. В этом случае на помощь приходят специальные сервисы, позволяющие делать всю работу прямо в интернете.

    Примером является такой сервис, как MyFloorplanner. Он позволяет создавать интерьеры профессионального уровня, и при этом все, что потребуется от пользователя – забить свои параметры в специальные поля. Сервис имеет множество библиотек, автоматически маркирует соответствующим образом те или иные предметы помещения или обстановки. Там даже освещение может быть выставлено. Последнее поможет узнать то, какие места в помещении будут оставаться в тени. При этом планировка может быть осуществлена как в двухмерном, так и в трехмерном варианте. Другие онлайн-сервисы бесплатной планировки:

    • Autodesk Homestyler – как понятно из названия, данный сервис представлен известной компанией, предоставляющей программные пакеты для моделирования. При этом для того, чтобы получить возможность переслать или сохранить свой проект, необходимо пройти несложную процедуру регистрации;
    • Planner 5D – возможность составлять планы, как в двухмерном, так и в трехмерном виде. При этом можно выбирать различные текстуры и даже обивку мебели. Существует как вариант создания планировки с нуля, так и возможность выбрать готовый вариант из библиотеки и изменить его под свои нужды;
    • Roomle – привлекательный сервис планировки, где вы можете создавать планы своей квартиры бесплатно. При этом крайне желательно хотя бы немного владеть английским или немецким языком, так как русской версии там на данный момент не присутствует.

    Создание планировки квартиры на компьютере

    Специальные программы либо предназначены исключительно для подобных действий, либо имеют данный функционал наряду со множеством других возможностей. В первую очередь, конечно же, стоит отметить CorelDraw или AutoCAD. Также есть Adobe Illustrator, а также Autodesk 3ds Max, при помощи которого можно создать даже трехмерную планировку своей квартиры.

    Впрочем, все вышеописанное требует познаний, которых у вас, скорее всего, просто не окажется. При этом все данные программы платные, и некоторые из них стоят весьма недешево. В то же время у многих из нас имеется компьютер с офисными приложениями MSOffice. Если вы относитесь к подавляющему большинству и у вас Windows последних версий, то в офисном пакете, вероятнее всего, имеется MSVisio. Последняя программа бесплатна, так как есть у всех. Ее просто освоить, ну а функциональность весьма богатая, и позволит создать достаточно подробный план всего помещения. В функциональность входит возможность прописывать размеры, а также перетаскивать объекты.

    Создание обмерочного плана квартиры своими руками

    В случае отсутствия компьютера, мы можем попытаться создать план. Начертив его от руки. На самом деле здесь тоже нет ничего сложного, и сейчас мы дадим вам несколько советов по поводу того, как создать качественный обмерочный план жилья:

    • Для работы нам потребуется линейка, карандаш, стиральная резинка и лист в клеточку. Оставим ватманы профессионалам, так как обычный тетрадный лист подходит под наши задачи просто идеально. Начиная с того, что он уже поделен на прямые линии, что очень удобно и заканчивая тем, что каждая его клетка имеет фиксированный размер в половину сантиметра. Развернутый двойной листок от тетради в клетку позволяет нам создавать подробный чертеж в масштабе 1 к 20;
    • Чертеж плана необходимо проводить во весь листок, начиная с нижнего левого края бумаги. Вначале стоит чертить «короб», соответствующий в масштабе максимальной длине и ширине жилища. После этого чертим стены и перегородки, указываем месторасположение окон и дверей.

    Важно! В документах на квартиру имеется и план, заверенный по всем правилам. Если такой план у вас под рукой, то можно снять копию с него, не меняя масштаб.

    Планы этажей

    — Узнайте, как разрабатывать и планировать планы этажей

    Что такое план этажа?

    План этажа — это увеличенная диаграмма помещения или здания, если смотреть сверху. На плане этажа может быть изображено все здание, один этаж здания или отдельная комната. Он также может включать в себя размеры, мебель, бытовую технику или все, что необходимо для целей плана.

    Планы этажей

    помогают спроектировать мебель, системы электропроводки и многое другое. Они также являются ценным инструментом для агентов по недвижимости и лизинговых компаний при продаже или аренде помещения.

    Важность дизайна плана этажа

    Планы этажей необходимы при проектировании и строительстве дома. Хороший план этажа может увеличить удовольствие от дома, создав приятный поток между помещениями, и может даже повысить его стоимость при перепродаже.

    Каковы основные характеристики хорошего плана этажа при проектировании дома?

    • Универсальность и гибкость. Убедитесь, что в будущем офис можно легко превратить в детскую спальню как для семьи, так и для будущего покупателя.
    • Идеальная планировка помещения. Убедитесь, что спальни находятся вдали от мест для развлечений. Ванные не должны выходить на общие развлекательные помещения, такие как столовые или гостиные. Большинству людей понравится, если кухня открывается в столовую или гостиную, чтобы тот, кто готовит, мог по-прежнему общаться с гостями или следить за играющими детьми.
    • Размер имеет значение. При проектировании любой комнаты или коридора подумайте о том, сколько людей будет одновременно находиться в этом пространстве.Есть ли у них место для передвижения? Есть ли место для мебели для всех запланированных мероприятий?
    • Соответствует вашим приоритетам и образу жизни. Если развлечения важны, убедитесь, что из кухни идет хороший поток во внешнее пространство и гостиную. Если вы работаете из дома, убедитесь, что в вашем офисе идеальное освещение и, возможно, он находится в тихом месте. Когда вы стираете, можно ли подняться на три этажа, чтобы добраться из главной спальни в прачечную?
    • Найдите баланс между архитектурными деталями и практическими соображениями. Подумайте о безопасности детей, счетах за уборку, отопление и охлаждение, прежде чем влюбиться в какую-нибудь величественную лестницу или окна от пола до потолка.

    Прочтите несколько советов по созданию идеальных планов этажей.

    Маркетинг и распространение планов этажей

    Планы этажей также играют ключевую роль в информировании потенциальных покупателей или арендаторов о перемещении вашего помещения.

    Rightmove в 2013 году опубликовала исследование, в котором говорится, что покупатели недвижимости считают планы этажей не просто приятными, но и важными при выборе недвижимости.Каждый пятый сказал, что проигнорирует недвижимость без плана этажа. Они также оценили планы этажей более важными, чем фотографии и описание собственности. С другой стороны, когда продавцы рассматривают возможность найма агента по недвижимости, Rightmove обнаружила, что 42% не наняли бы агента, который не предлагал бы план помещения.

    Добавление поэтажного плана к списку недвижимости может увеличить количество переходов по ссылкам покупателей на 52%.

    Вы также можете использовать план этажа, чтобы сообщить подрядчикам и поставщикам о предстоящем проекте реконструкции.

    Как нарисовать план этажа

    Есть несколько основных шагов для создания плана этажа:

    • Выберите область. Определите область для рисования. Если здание уже существует, решите, сколько его (комнату, этаж или все здание) рисовать. Если здание еще не существует, продумайте проект, основанный на размере и форме места, на котором нужно строить.
    • Снять мерки. Если здание существует, обмерьте стены, двери и соответствующую мебель, чтобы план этажа был точным.Если план создается для совершенно новой области, убедитесь, что общая площадь соответствует тому месту, где она будет построена. Рекомендуется изучить здания, построенные на аналогичных территориях, чтобы использовать их в качестве оценки для этого плана этажа. Узнайте больше о том, как измерить и нарисовать план этажа в масштабе.
    • Нарисовать стены. Добавьте стены для каждой комнаты здания, стараясь нарисовать их в масштабе.
    • Добавить архитектурные элементы. Начните добавлять функции в пространство, включая неизменные вещи, такие как двери и окна, а также холодильник, посудомоечную машину, сушилку и другие важные приборы, которые необходимо разместить в определенном месте.
    • Добавить мебель. Добавьте мебель, если этого требует план этажа.

    Прочтите подробное руководство SmartDraw по рисованию планов этажей.

    Примеры планов этажей

    Лучший способ понять планы этажей — взглянуть на несколько примеров планов этажей.

    Щелкните любой из этих планов этажей, включенных в SmartDraw, и отредактируйте их:

    Просмотрите всю коллекцию примеров планов этажей и шаблонов SmartDraw

    Как увеличить рисунок
