Разработка урока по физике на тему «Лампа накаливания» (8 класс) с презентацией

Рассказ первый

Дуга Петрова

В начале XIX в. русский физик и электротехник Василий Владимирович Петров сделал открытие, которое позволило использовать электрическую энергию для освещения.

В книге, вышедшей в 1803 г., В. В. Петров так описал свое замечательное открытие:

«Если на стеклянную плитку или на скамеечку со стеклянными ножками будут положены два или три древесных угля и если потом металлическими изолированными направителями, сообщенными с обоими полюсами огромной батареи, приближать оные (т. е. угли) один к другому на расстояние от одной до трех линий (т. е. примерно от двух до шести миллиметров), то является между ними весьма яркий белого цвета свет или пламя, от которого оные угли скорее или медлительнее загораются и от которого темный покой довольно ясно освещен быть может».

Пламя имело форму дуги. Поэтому явление получило название электрической дуги (дуги Петрова).

Ученый отмечает, что жар электрической дуги очень силен. В пламени дуги «сгорают» даже железные гвозди и медные пластинки. Это и не удивительно: теперь мы знаем, что температура в пламени дуги Петрова достигает 3500 °С.

Что же является причиной возникновения электрической дуги? Вы знаете, что различные вещества по-разному проводят электрический ток, т. е. обладают различным сопротивлением. Чтобы зажечь электрическую дугу, угольные стержни сближают. В момент их соприкосновения в цепи начинает течь электрический ток. Причем в месте контакта углей ток встречает сопротивление значительно большее, чем в самих углях. Поэтому концы углей в месте контакта сильно разогреваются и начинают испускать свет. От разогретых до белого каления концов нагревается и окружающий их воздух. Кроме того, такие угли начинают выделять раскаленные газы.

Теперь, если слегка раздвинуть угли, электрический ток, идущий через них, не прекратится: раскаленные газы между углями начинают проводить ток. Так между раздвинутыми углями возникает непрерывный ток — светящаяся электрическая дуга.

Изобретением В. В. Петрова заинтересовались очень многие. В самом деле, ведь им был открыт совершенно новый источник света! Электрическая дуга давала невиданно яркий, белый свет. Как заманчиво было использовать ее для освещения!

Однако осуществить эту мысль на практике оказалось не так легко. Дело в том, что для получения электрической дуги требуется большая сила тока, а существовавшие в то время источники электрического тока — батареи гальванических элементов — давали, как правило, слабый ток.

Было и другое затруднение. При горении дуги угольные стержни постепенно сгорают, и расстояние между ними увеличивается. Наконец наступает момент, когда дуга внезапно гаснет: электрический ток между углями прерывается.

Таким образом, чтобы получить постоянное горение дуги, необходимо поддерживать одно и то же расстояние между углями, сдвигать их по мере сгорания.

Как это делать?

Сдвигать угли просто руками неудобно и невыгодно: для этого у каждой лампы должен постоянно находиться человек. Нужно придумать какие-то механизмы, которые автоматически поддерживали бы необходимое расстояние между углями. Изобретатели предлагали различные регуляторы «дуговых электрических фонарей» (так были названы новые лампы, в которых свет давала электрическая дуга). Однако все эти регуляторы были неудобны для практического применения, и дуговые электрические лампы мало где использовались. Только в отдельных случаях — на маяках, на каких-либо празднествах или в физической лаборатории ученого — можно было увидеть лампу нового света.

Лишь через 70 лет известный русский электротехник В. Н. Чиколев построил удобное и четко действующее приспособление для автоматической регулировки угольных стержней дуговых ламп. Однако дуговые лампы и после этого не получили широкого распространения: лампа с механическим регулятором стоила очень дорого.

Рассказ второй

Русский свет

В 1876 г. в Лондоне на выставке точных физических приборов русский изобретатель Павел Николаевич Яблочков демонстри­ровал перед посетителями необыкновенную электрическую свечу. Похожая по форме на обычную стеариновую свечу, она горела ослепительно ярким светом.

В том же году «свечи Яблочкова» появились на улицах Парижа. Помещенные в белые матовые шары, они давали яркий приятный свет. В короткое время чудесная свеча завоевала всеобщее признание. «Свечами Яблочкова» освещались лучшие гостиницы, улицы и парки крупнейших городов Европы.

Привыкшие к тусклому свету свечей и керосиновых ламп, люди прошлого века восхищались «свечами Яблочкова». Новый свет называли «русским светом», «северным светом», «русским солнцем». Газеты западноевропейских стран писали: «Свет приходит к нам с севера — из России», «Россия — родина света».

Что же представляет собой «свеча Яблочкова»? По существу, это та же дуговая лампа, но у нее нет никаких регуляторов. «Мое изобретение,— писал Яблочков,— состоит в совершенном удалении всякого механизма, обыкновенно встречающегося в электрических лампах…»

Задачу регулировки углей при горении лампы Яблочков решил гениально просто. Он поместил угли не против

друг друга, а рядом, на таком расстоянии, чтобы между ними при пропускании тока возникала дуга. Чтобы дуга горела только вверху, у концов угольные стержни были разделены слоем, не проводящим электричество, например слоем глины или гипса.

Такое устройство дуговой лампы действительно напоминает собой обыкновенную свечу.

Для запала «свечи» применялась тонкая пластинка из материала, плохо проводящего электрический ток. Эта пластинка соединяла друг с другом верхние концы углей. При пропускании электрического тока через «свечу» пластинка сгорала и между концами углей возникала дуга. По мере сгорания углей изолирующий слой между ними постепенно испарялся. Угли же за время горения находились на одном и том же расстоянии друг от друга. Их не нужно было сдвигать ни вручную, ни с помощью каких-либо сложных приспособлений!

«Электрическая свеча Яблочкова», простая и дешевая, горела ярким ровным светом.

Знаменитый изобретатель неустанно работал над усовершенствованием своих «свечей». Изменяя химический состав изолирующей массы, Яблочков создавал лампы со светом различных оттенков. Он соединял несколько «свечей» так, что, когда гасла одна, автоматически загоралась другая. Он конструировал самые различные по силе света лампы.

Но это было не все. Совершенствуя свое изобретение, П. Н. Яблочков старался избавиться от одного существенного недостатка. Дело в том, что при работе на постоянном токе один уголь «свечи» сгорает вдвое быстрее, чем другой. Чтобы избежать неравномерного сгорания углей, Яблочков один из стержней делает более толстым. Однако это не так удобно и невыгодно. Изобретатель упорно ищет другое решение задачи. И находит его. Он использует для питания «свечей» не постоянный, а переменный ток. В этом случае оба угля сгорают равномерно. Таким образом, П. Н. Яблочков — первый человек, практически применив­ший переменный ток в электротехнике! До его работ считалось, что переменный ток не годится для широкого практического применения.

Кроме того, он решил задачу так называемого «дробления электрического света». Яблочков разработал такую схему соединения дуговых ламп в цепь, при которой один источник тока мог обслужить уже не одну, а большее число ламп. Это достигалось с помощью особых индукционных катушек, работающих по принципу трансформатора (устройства, понижающего и повышаю­щего напряжение электрического тока).

Таким образом, П. Н. Яблочковым впервые был применен в электротехнике и принцип трансформации электрической энергии.

К 1880 г. «русский свет» освещал многие города мира.

В России «электрические свечи» освещали улицы Москвы, Петербурга, Нижнего Новгорода, Полтавы и других городов.

Рассказ третий

Угольная лампа накаливания

В начале 70-х гг. XIX в. Александр Николаевич Лодыгин создал новые электрические лампы — лампы накаливания, те самые, которые уже к началу нашего века завоевали весь мир. Так, у «свечей Яблочкова», кроме старых соперников — газовых рожков,— появился новый.

«Свечи Яблочкова» не выдержали соперничества и очень ско­ро начали повсеместно гаснуть. И хотя в наши дни «электрическая свеча Яблочкова» является уже достоянием истории, мы не должны забывать, что именно работы русского изобретателя П. Н. Яблочкова дали электрическому свету путевку в жизнь. «Электрической свече» мы, бесспорно, обязаны тем, что удалось ввести электрический свет в повседневный обиход.

Уже давно, с самого начала XIX в., было известно, что электрический ток, проходя по проводнику, нагревает его.

Если сила тока большая, то проводник нагреется до температуры белого каления и даже может расплавиться. Это действие электрического тока и было использовано изобретателями новых электрических ламп — ламп накаливания.

Однако изготовить электрические лампы накаливания, кото­рые давали бы достаточно яркий свет и в то же время работали продолжительное время, оказалось делом нелегким. Основная причина этого заключалась в том, что тонкие металлические проволочки, как правило, очень быстро плавились, как только их разогревали до необходимой температуры. Кроме того, раскаленные металлические нити окислялись в воздухе и в силу этого быстро «перегорали».

Работая над конструированием ламп, электротехники пробовали изготовить нити накала из платины. Платина плавится только при температуре около 1750°С и не окисляется, но этот материал был очень дорогим; в то же время при сильном нагревании платиновые нити все равно размягчались.

Многочисленные попытки сделать практически пригодную лампу накаливания долгое время оканчивались неудачей. И лишь в 1872—1873 гг. замечательный русский электротехник А. Н. Лодыгин создает первую удачную конструкцию новой электриче­ской лампы.

Первая лампа накаливания Лодыгина была устроена так: в небольшой стеклянный шар впаяны две медные проволочки, соединенные с источником тока. Между ними закреплен тонкий угольный стержень. Как только через медные проволочки и угольный стержень пропускали электрический ток, стержень благодаря большому сопротивлению раскалялся и светился ярким светом. Чтобы он не сгорал быстро, из стеклянного шара откачивали воздух. Такие лампы горели недолго — 20—30 мин.

Однако уже в следующие два года А. Н. Лодыгин создает новые, улучшенные образцы электрических ламп накаливания, которые были способны гореть несколько часов.

Достоинства лампы накаливания по сравнению с дуговыми были очевидны. Лампы накаливания давали мягкий и яркий свет, потребляли мало электрической энергии, были просты и совершенно безопасны в использовании, сравнительно недороги и поэтому удобны для освещения жилых помещений.

В 1873 г. Лодыгин демонстрировал свои лампы в Петербурге. Лампами нового света была освещена одна из улиц русской столицы.

«Масса народа любовалась этим освещением, этим огнем с неба,— писал один из современников Лодыгина о его лампах.— Лодыгин первый вынес лампу накаливания из физического кабинета на улицу».

В этом же году в Технологическом институте Лодыгин показал, что его лампы могут применяться в самых различных условиях: и в сигнальных железнодорожных фонарях, и в электрических фонарях для подводных работ, и в фонарях для каменноугольных шахт и т. п. Через три года Электрический фонарь Лодыгина для подводных работ был применен при строительстве подводных частей моста через Неву. Каждый такой фонарь можно было очень легко зажечь и погасить отдельно от других.

Русская Академия наук в 1874 г. присудила Лодыгину за лампу накаливания Ломоносовскую премию. В решении по этому вопросу указывалось, что А. Н. Лодыгин сделал открытие, «обещающее произвести переворот в каждом вопросе об освещении».

Изобретение Лодыгина действительно произвело переворот. Именно благодаря его работам в каждом уголке мира засияла электрическая лампа.

В 1890 г. А. Н. Лодыгин предложил изготовлять лампы накаливания с металлическими нитями из тугоплавких металлов — вольфрама, молибдена, осмия, иридия, палладия. В 1900 г. лампы Лодыгина с металлической нитью накаливания демонстрировались на Всемирной выставке.

Практическое применение лампы с вольфрамовой нитью по­лучили после 1910 г., когда был найден способ изготовления тянутых нитей из вольфрама.

Первые лампы с вольфрамовой нитью довольно быстро перегорали. Начались поиски причин быстрой «смерти» ламп. Оказалось, что на вольфрамовый волосок вредно влияет воздух, который все же оставался в лампе после его откачивания. Тогда при изготовлении электрических ламп с вольфрамовой нитью стали особенно тщательно следить за тем, чтобы воздух был по возможности полностью удален из баллона лампы.

Но появилась новая беда: вольфрамовая нить при высокой температуре довольно сильно испарялась и в результате этого очень быстро разрушалась. Тогда для уменьшения испарения металла баллон лампы решили наполнить газом, не действующим на раскаленную нить, таким, как аргон и азот. Распыление нити стало меньше. Уменьшение разрушения вольфрамовой нити позволило поднять температуру ее накала выше, чем в пустотных лампах. Отсюда большая яркость и экономичность газонаполненных ламп.

В таком виде и существует в наши дни электрическая лампа накаливания.

Последнее время учеными ведутся работы по изготовлению нитей накала из сверхтугоплавких веществ. К таким веществам относятся, например, химические соединения карбид-тантал и карбид-цирконий. Нить накала, изготовленная из этих веществ, способна выдерживать температуру свыше 4000 °С.

Не забыта в наше время и дуговая лампа. Ученые много сде­лали для совершенствования электрических дуговых ламп. Вытесненные с улиц, эти мощные лампы успешно применяются в прожекторах, на маяках, в кинопроекционных аппаратах.

Рассказ четвертый

Вклад Эдисона

Семидесятые годы прошлого столетия — это время перехода электрической лампы из лаборатории ученых в дома, на производство. Большую роль в этом сыграли работы Т. Эдисона.

Во-первых, он усовершенствовал лампу Лодыгина, увеличив разрежение в баллоне и применив в качестве нитей накаливания обугленные бамбуковые волокна. Эдисон придумал также патрон к лампе и выключатель — приспособления, которыми мы поль­зуемся до сих пор. Но сама лампа изменилась: теперь в ней на­каливается не бамбуковое волокно, а вольфрамовая нить. Это усовершенствование внес в эдисонову лампу Лодыгин. Так дваж­ды скрещивались творческие замыслы двух изобретателей.

Во-вторых, Эдисон построил генератор электрической энергии (динамо-машину), способный питать электрическим током не­сколько десятков ламп так, что они могли гореть независимо друг от друга (решил задачу дробления электроэнергии).

В-третьих, изобрел счетчик электроэнергии, который позво­лял определять израсходованную электроэнергию. В работе счет­чика Эдисон использовал химическое действие тока. Вы знаете, что при прохождении тока через раствор электролита (например, раствор медного купороса) на катоде выделяется вещество (в дан­ном случае медь). Чем больше зарядов проходит через раствор электролита, тем больше вещества выделяется на катоде.

Счетчик состоял из сосуда с раствором медного купороса, в который были опущены две пластины. Когда счетчик вклю­чали в сеть, одна пластина заряжалась положительно (анод), другая — отрицательно (катод). В конце какого-нибудь проме­жутка времени, например каждого месяца, определяли массу ме­ди, выделившейся на катоде, и по законам электролиза рассчи­тывали израсходованную электроэнергию.

В настоящее время используют счетчики, действие которых основано на явлении движения проводника в магнитном поле.

В-четвертых, Эдисоном были изобретены плавкие предохрани­тели. Их назначение – сразу отключить линию, если сила тока вдруг окажется больше допустимой нормы. Главная часть предохранителя – проволока из легкоплавкого металла (например из свинца), которая составляет часть общей цепи. Ее толщина рассчитана так, что она выдерживает определенную силу тока, например 5, 10 А и т.д. Если сила тока превысит допустимое значение, то свинцовая проволока расплавится и цепь окажется разомкнутой. Существуют и другие виды предохранителей.

Именно поэтому Эдисона называют отцом современного электрического освещения.

Рассказ пятый

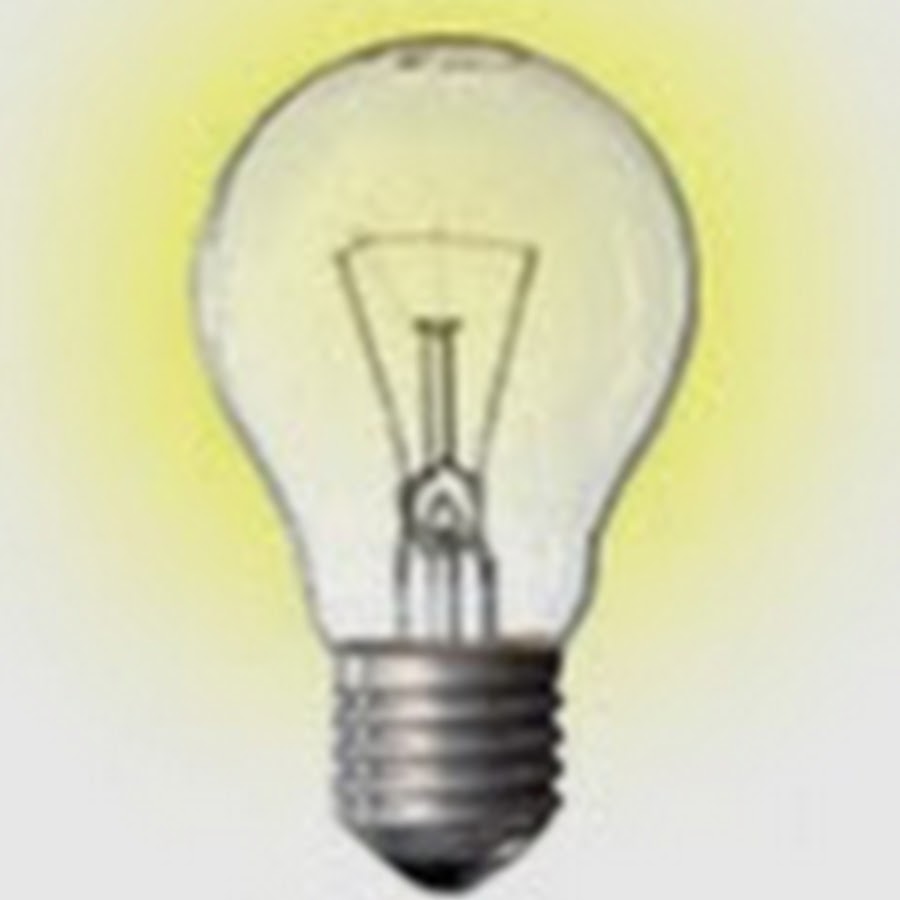

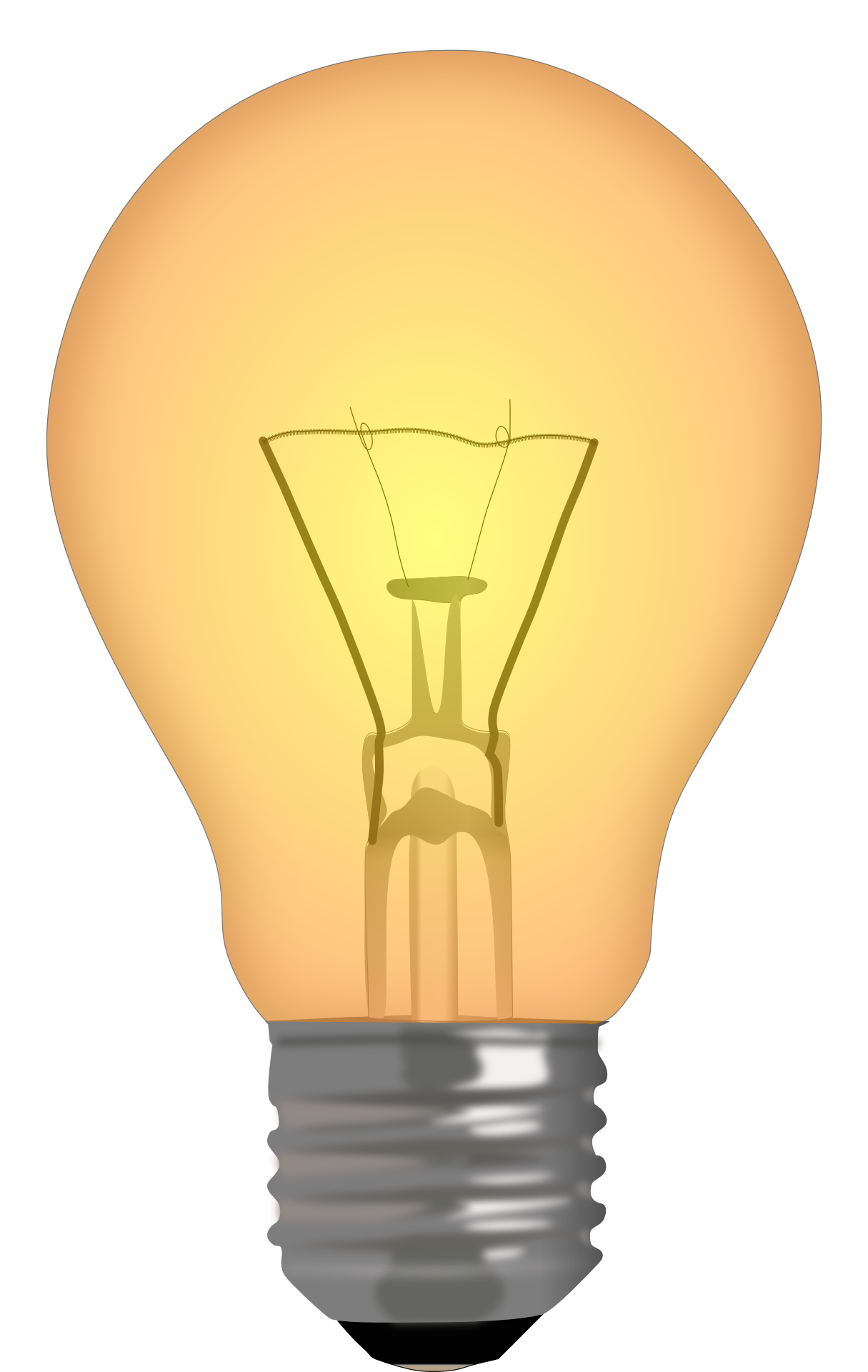

Современная электрическая лампа накаливания

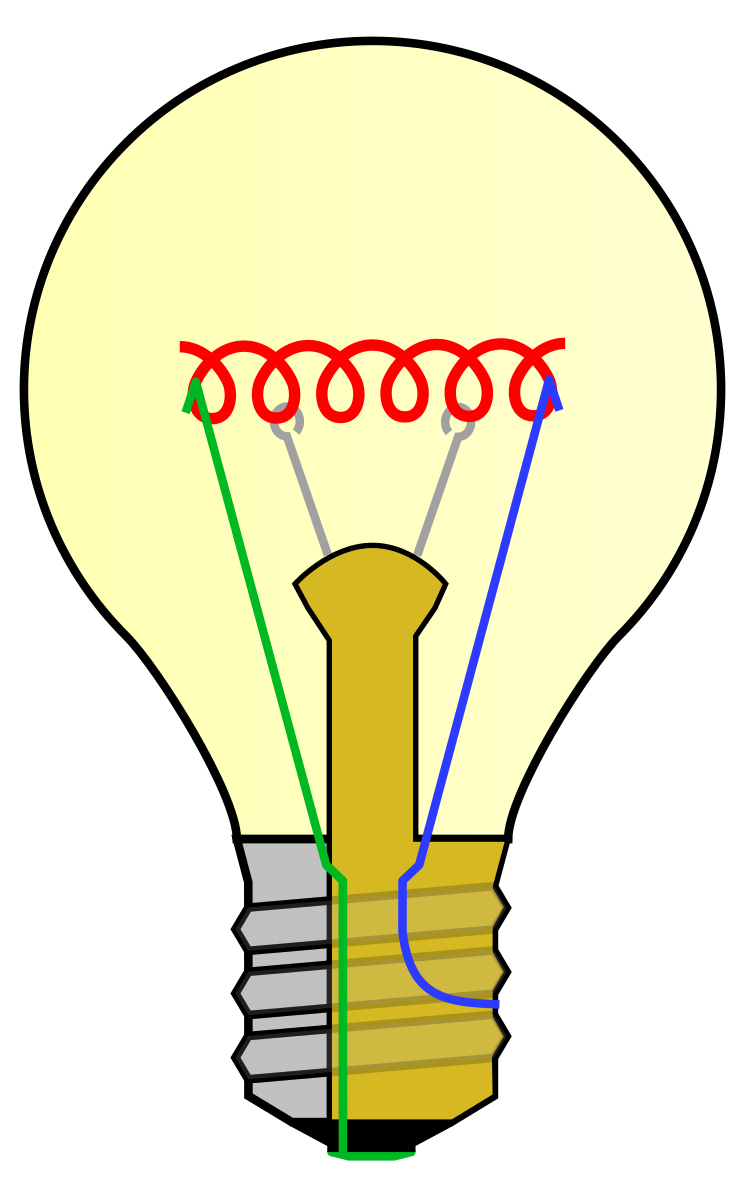

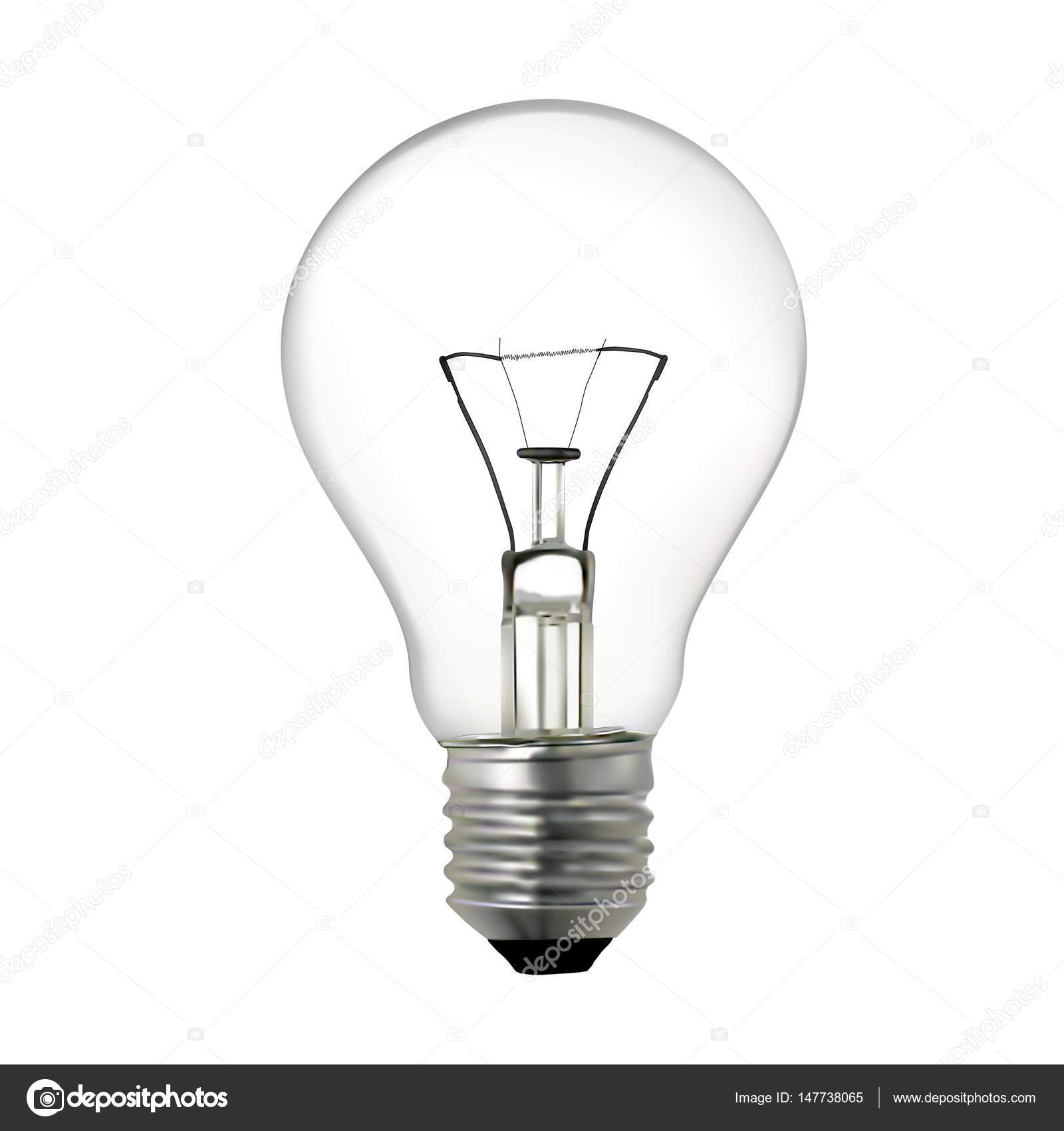

Современная электрическая лампа, применяющаяся для осве­щения, изображена на рисунке а.

Но кроме электрических ламп, используемых для освещения, существуют и другие типы ламп.

Юным техникам, веро­ятно, хорошо знакомы лампочки для карманных фонарей. Они меньше осветительных по разме­рам и рассчитаны на на­пряжение 3,5 В (рис. б). Лампы, применяемые в устройствах, подвергаю­щихся тряске (в автомо­билях, киноаппаратах), не имеют винтовой нарезки на цоколях. Цоколь этих ламп снабжен штыковым затвором. Их вставляют в специаль­ный патрон с пружиной и вырезами для штифтов и поворачи­вают (рис. в, г).

Кроме этих ламп, наша промышленность выпускает и другие. Такие, как лампы-гиганты, применяемые для морских маяков. Некоторые из них имеют высоту более метра, массу свыше 7 кг, а мощность 50 000 Вт. Существуют и лампы-малютки массой 0,02 г и мощностью 0,4 Вт. Такие лампы используют в медицине.

Современная лампа накаливания — очень удобный, безо­пасный и дешевый источник света. Но в ней лишь 7% энергии превращается в энергию видимого света. Будущее принадлежит совсем иным лампам — лампам дневного света (об их устройстве и работе вы узнаете в старших классах), которые более экономич­ны и дают свет, более похожий на дневной.

Этапы развития электрического освещения

дата

открытие

автор

1802

Открыто явление электрической дуги

1827

Г. Ом

1841-1842

Открыт закон теплового действия тока

1873

Изобретение электрической лампы накаливания

1876

Изобретение дуговой лампы – «русской свечи»

1876

Создание трансформатора для питания током источников освещения

1879

Т. Эдисон

%d0%bb%d0%b0%d0%bc%d0%bf%d0%b0 %d0%bd%d0%b0%d0%ba%d0%b0%d0%bb%d0%b8%d0%b2%d0%b0%d0%bd%d0%b8%d1%8f PNG, векторы, PSD и пнг для бесплатной загрузки

схема бд электронный компонент технологии принципиальная схема технологическая линия

2000*2000

дизайн плаката премьера фильма кино с белым вектором экрана ба

1200*1200

набор векторных иконок реалистичные погоды изолированных на прозрачной ба

800*800

ценю хорошо как плоская цвет значок векторная icon замечания

5556*5556

крем крем вв вв на воздушной подушке иллюстрация

2000*2000

happy singing mai ba sing self indulgence happy singing

2000*2000

в первоначальном письме векторный дизайн логотипа шаблон

1200*1200

три группы 3d реалистичное декоративное яйцо с золотым цветом на гнезде bd с золотым всплеском текстовый баннер

5000*5000

жидкая подушка крем bb

1200*1200

в первоначальном письме вв логотипа

1200*1200

стрелка

5556*5556

2022 календарь bd с фоторамкой

2500*2500

новые facebook покрытия с red lion и черный и синий полигональной ба

5556*5556

bb крем cc крем пудра Порошок торт фонд

2000*2000

элегантный серебряный золотой bb позже логотип значок символа

1200*1200

bb крем ню макияж косметика косметика

1200*1500

цвет перо на воздушной подушке bb крем трехмерный элемент

1200*1200

Золотая буква b логотип bc письмо дизайн вектор с золотыми цветами

8334*8334

в первоначальном письме вв логотип шаблон векторный дизайн

1200*1200

буква bf фитнес логотип дизайн коллекции

3334*3334

облака комиксов

5042*5042

в первоначальном письме bd шаблон векторный дизайн логотипа

1200*1200

но логотип компании вектор дизайн шаблона иллюстрация

4083*4083

Реклама продукта по уходу за кожей черного золота bb bb крем bb кремовый

3240*4320

в первоначальном письме bd логотипа

1200*1200

на воздушной подушке на воздушной подушке bb крем консилер отрегулировать тон кожи

2000*2000

bd письмо 3d круг логотип

1200*1200

дизайн логотипа bc значок буквы b

8333*8333

логотип bc

1200*1200

естественный цвет bb крем цвета

1200*1200

желтые глаза напуганы комикс мультфильм

5000*5000

логотип готов использовать год до н э

6667*6667

bb логотип письмо дизайн вектор простые и минималистские ключевые слова lan

1202*1202

ручная роспись ms на воздушной подушке крем bb

2000*2000

в первоначальном письме bf логотип шаблон векторный дизайн

1200*1200

первый логотип bf штанга

4500*4500

в первоначальном письме вв логотип шаблон

1200*1200

аэрозольный баллончик увлажняющий лосьон bb cream парфюм для рук

3072*4107

круглая буквица bd или db дизайн логотипа вектор

5000*5000

первый логотип bf штанга

4500*4500

Красивая розовая и безупречная воздушная подушка bb крем косметика постер розовый красивый розовый Нет времени На воздушной

3240*4320

жидкий фундамент вектор косметический крем женщина мода bb крем жидкость реалистичный изолированный иллюстрация

5000*5000

фб письмо логотип

1200*1200

простая инициализация bb b геометрическая линия сети и логотип цифровых данных

2276*2276

в первоначальном письме вв логотип шаблон векторный дизайн

1200*1200

Векторная иллюстрация мультфильм различных овощей на деревянном ба

800*800

в первоначальном письме ба логотипа

1200*1200

Креативное письмо bb дизайн логотипа черно белый вектор минималистский

1202*1202

сложный современный дизайн логотипа с биткойн символами и буквами bc

8331*8331

bb логотип градиент с абстрактной формой

1200*1200

Лампа накаливания (физика, 8 класс)

Лампа накаливания
(физика, 8 класс)
Автор: учитель физики и информатики Александрова З. В.,
МОУ СОШ №5 п. Печенга, Мурманская область, 2008 г.
Фронтальный опрос:
1. Почему проводник, по которому идет ток,
нагревается?
2. Сформулируйте закон Джоуля — Ленца.
3. Каково назначение предохранителей?
4. Две проволоки одинаковой длины и сечения,
железная и медная, соединены параллельно.
В какой из них выделится большее
количество теплоты?
Качественная задача
(устно)
Две лампочки сопротивлением 80 0м и 160 0м включены в
цепь:
а) последовательно; б) параллельно.
В какой из них выделится больше тепла? Ответ обосновать.
а)
б)
Задание.
Знаешь ли ты формулы и единицы измерения
физических величин. (устно)
Вставить пропущенные в формулах буквы.
Выразить единицы измерения.
I = */R
P = */t
U = A/*
P = I*
I = */t
P = I2 R
A = *q
Q = I*
I = I1 = *
1кВт =
Вт
1МВт =
1мВт =
Вт
1МОм =
Вт
1гВт =
Ом 0,7кОм =
Вт
Ом
Какие вы знаете приборы, основанные на тепловом действии тока?
Путь развития искусственного освещения был
долгим и сложным. С доисторических времен и до
середины ХIХ века человек применял для освещения
своего жилища:
• пламя факела;
• лучину;
• масляный
светильник;
• свечу;
• керосиновую
лампу.
Тела при температуре 800° С начинают излучать свет.
• У светящейся вольфрамовой нити температура 2 700° С;
• на поверхности Солнца – 6 000° С;
• звезды имеют температуру более 20 000° С.
Первыми электрическими лампами были лампы
накаливания, которые служат нам до сих пор. Их свет
считается оптимальным для восприятия человеческим
глазом. Но у них есть один существенный недостаток:
приблизительно 95% их энергии преобразуется в тепло,
и лишь 5% остается на долю света.
1870 год
Изобретение лампа накаливания
(непламенный источник света) А.Н.
Ладыгиным.
1879 год
Усовершенствование американцем Томасом
Эдисоном лампы, улучшение техники откачки
воздуха, замена угольного стержня обугленной
палочкой из бамбука, создание цоколя.
1890 год
А. Н. Ладыгин изобретает лампу с металлической
(вольфрамовой) нитью.
Базовая конструкция лампы накаливания принадлежит
русскому электротехнику Александру Николаевичу
Ладыгину, уроженцу Тамбовской губернии. Свою
разработку он представил на шесть лет раньше.
1878 год
Лампа с электрической дугой –
«Свеча П.Н.Яблочкова»
23 марта 1876 года Павел Николаевич Яблочков (1847-1894)
получил первый в мире патент на изобретение электрической
лампы. Русский электротехник П.Н. Яблочков изобрел лампу с
электрической дугой, названную «свечой Яблочкова». Такие
свечи в 1878 году были установлены на улицах и площадях
Парижа, а потом они появились в Москве и Петербурге.
Лампу П.Н. Яблочкова в Европе современники называли
«русским светом», в России — «русским солнцем».
(1847 – 1923)
Лодыгин
Александр Николаевич
Лампа Лодыгина
У электрической лампочки нет одного-единственного изобретателя.
История лампочки представляет собой целую цепь открытий, сделанных
разными людьми в разное время.
Лодыгин первым предложил применять в лампах вольфрамовые нити
и закручивать нить накаливания в форме спирали. Лодыгин первым стал
откачивать из ламп воздух, чем увеличил их срок службы во много раз.
Другим изобретением Лодыгина, направленным на увеличение срока
службы ламп, было наполнение их инертным газом.
(1847 – 1931)
Томас Эдисон
1879 год
Изобретатель – Томас Эдисон –
«Лампа накаливания»
Разновидности ламп накаливания , архивные рисунки.

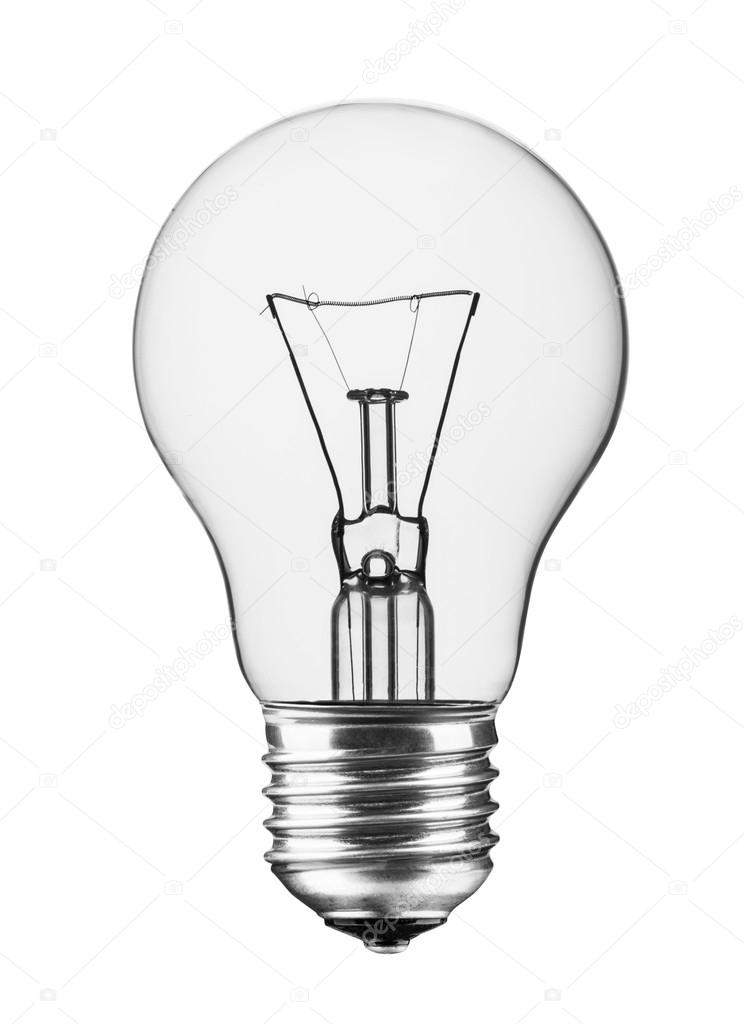

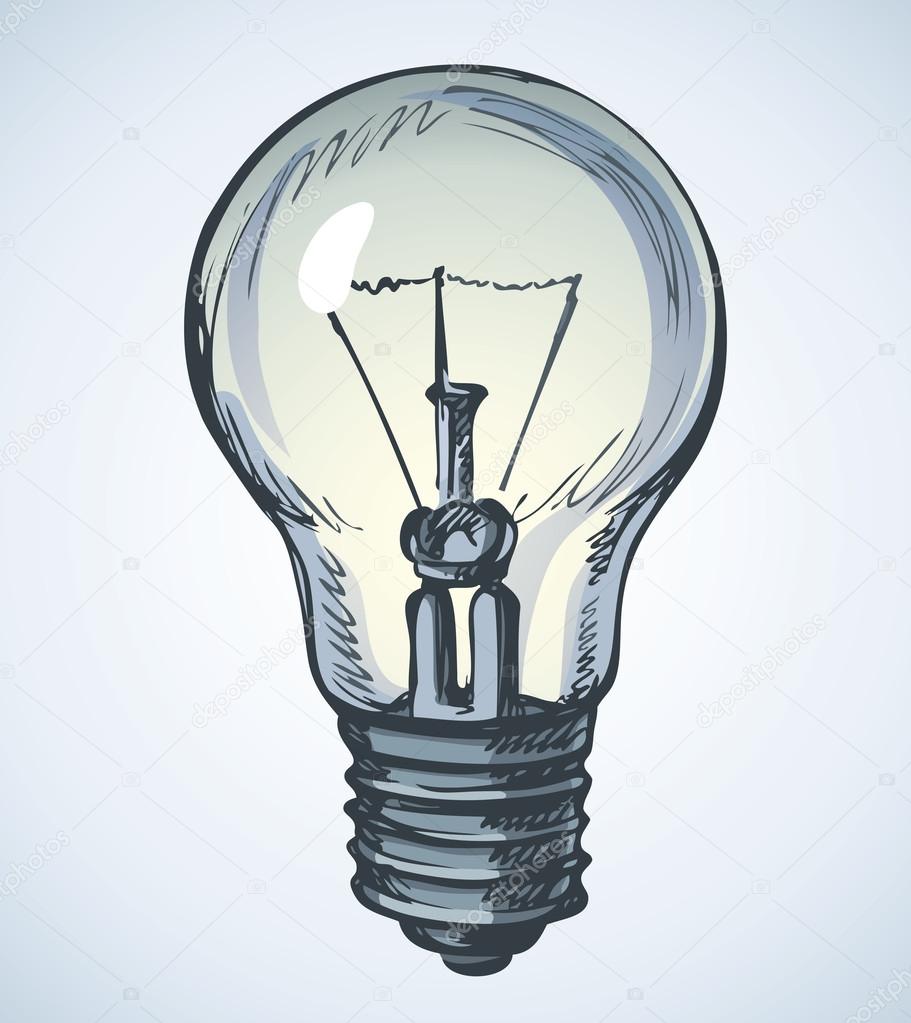

Устройство современной
лампочки накаливания
5
1. Вольфрамовая спираль
4
2. Стеклянный баллон
3
2
1
3. Цоколь лампы
4. Основание цоколя
5. Пружинящий контакт
Проверим ваше внимание…
1. Как называются детали 1 и 2
электрической лампы накаливания.?
2. Как называются детали 3 и 4
электрической лампы накаливания?
Вопросы:
1. Что общего в устройстве и принципе действия всех
ламп накаливания?
2. Почему для изготовления спирали берут вольфрам?
3. Почему из стеклянного баллона откачивают воздух?
4. Почему баллон заполняют инертным газом?
5. Почему давление газа в баллонах ламп при комнатной
температуре ниже атмосферного давления?
6. Что означают цифры на цоколе или баллонах ламп?
7. На какие напряжения рассчитаны лампы накаливания,
выпускаемые промышленностью?
Задание (выполнение в тетради)
Изучите паспорта трёх электрических ламп, находящихся у
вас (раздаточный материал), и определите сопротивление
нити накаливания ламп и силы тока, проходящего через них
при включении в сеть с напряжением, указанным на лампе.
Промышленность выпускает лампы
накаливания на напряжение:
• 220 В и 127 В – для осветительной
сети;
• 50 В – для железнодорожных
вагонов;
• 12 В и 6 В – для автомобилей;
• 3,5 В и 2,5 В – для карманных
фонарей.
Современные лампы накаливания
Галогенные лампы
В последнее время получают распространение галогенные (в частности
йодные) лампы, в которых баллон заполнен парами йода. Йод способен
соединяться с вольфрамом при низкой температуре, образуя йодид
вольфрама. Это обеспечивает возврат вольфрама на нить и увеличивает
срок службы нити. Галогенные лампы светятся ярче и дольше обычных. В
настоящее время галогенные лампы находят широкое применение в
прожекторах, на крыльях самолетов, в автомобильных фарах, а также в
обычных светильниках и подсветках дома.
Газосветные лампы
В газосветных лампах используется свойство разреженных газов
светиться при прохождении через них электрического тока Свет,
излучаемый такой лампой, зависит от природы газа.
• Неон дает – красный;
• аргон – синий;
• гелий – желтый цвет.
Эти лампы нашли себе применение для устройства вывесок, реклам,
иллюминации. Наша промышленность выпускает также лампы, в
стеклянных трубках которых находятся разряженные ртутные нары.
Эти лампы получили название люминесцентных ламп. Они более
экономичные. Их КПД около 20 %.
Тест с выбором ответа
Фронтальное тестирование
1. Кто изобрел лампу накаливания?
а) Томас Эдисон;
б) А.Н. Ладыгин;
в) Д. Джоуль;
г) Э. Ленц.
2. Кто изобрел лампу для промышленности с угольной нитью?
а) П.Н. Яблочков;
б) Томас Эдисон;
в) А.Н. Ладыгин;
г) Э. Ленц.
3. Кто изобрел лампу с электрической дугой?
а) А.Н. Ладыгин;
б) П.Н. Яблочков;
в) Д. Джоуль;
г) Томас Эдисон.
4. Из какого металла изготовляют спирали ламп?
а) Нихром;
б) вольфрам;
в) алюминий;
г) медь.
5. Чем заполняют баллоны современных ламп?
а) Воздух;
б) инертный газ;
в) вакуум;
г) кислород.
6. Какое действие тока используется в лампе накаливания?
а) Химическое;
б) механическое;
в) тепловое;
г) магнитное.
Лампочка — долгожитель
Сколько может работать электрическая лампочка? Без перерыва и
замены? Год, два? 107 лет! Именно столько работает лампа,
установленная в пожарном депо города Ливермора в штате
Калифорния.
Лампочка из Ливермора впервые была установлена на свое
рабочее место еще в 1901 году. Над миром катились войны,
революции, мировые кризисы, а она все светила и светила. В
настоящий момент ее можно увидеть на пожарной станции по адресу
4550 Ист-Авеню. Необычно долгий срок жизни позволил занять ей
свое место в книге рекордов Гиннеса – как самой старой и
работающей лампе в мире.
Обычная электрическая лампочка живет всего-то около 1000 часов!..
Новости науки и изобретательства
Китайские учёные
создали нанолампочку
Китайские учёные из университета Tsinghua совместно с коллегами из
Louisiana State University создали лампочку, в которой вольфрамовая нить
заменена углеродными нанотрубками. Таким образом, лампочка за последние
125 лет впервые претерпела реальные изменения.
Нанонить продемонстрировала ряд преимуществ перед традиционным
вольфрамом. Прежде всего, оказалось, что трубки испускают больше света
при том же самом напряжении. Причём нанолампочка начинает работать при
трёх Ваттах в противоположности шести для вольфрама.
Пока учёным удалось заставить новую 25-ваттную лампочку работать
чуть дольше 360 часов и переносить до 5 тысяч включений. По словам
исследователей, необходимо ещё немало поработать, но лампочки с
нанонитью могут появиться на рынке в ближайшие пять лет.
Д/З:
Д/З:
п. 54, вопросы устно; Ф-8, А.В.Перышкин
Творческое задание с использованием
ИТ иФ-8,
Интернет.
п. 54, вопросы устно;
А.В.Перышкин
Создать презентацию (5слайдов) по выбору:
1. История создания тостера,
2. История создания электрического утюга,
3. История создания электроплитки,
4. История создания электрокамина и других
нагревательных электроприборов.
Подведение итогов урока.
Рефлексия
Что сегодня вам понравилось на уроке?
Спасибо за внимание!
Использованные интернет ресурсы:
http://www.domlustr.ru
http://www. archives.gov
http://images.google.ru
http://www.oknasaratova.ru/
Автор: учитель физики и информатики Александрова З.В.,
МОУ СОШ №5 п. Печенга, Мурманская область,2008 г.

140 лет назад в России была запатентована первая лампа накаливания в мире

Ровно 140 лет назад изобретатель Александр Лодыгин получил патент на созданную им лампу накаливания. Предложенная в конструкции Лодыгина вольфрамовая спираль стала неотъемлемым атрибутом подобных ламп.

В XXI веке все чаще идет речь об энергосбережении и экономии электричества. Появляются энергосберегающие лампы, которые и служат долго, и светят лучше. Тем не менее в начале XIX века электричество для освещения и вовсе не использовалось: тогда применяли газовые горелки, посредством которых и освещались все мегаполисы Старого Света, в том числе и Санкт-Петербург. Именно там британский астроном, а по совместительству и член-корреспондент Петербургской академии наук Уоррен де ла Рю создал в первой четверти XIX века первую лампу накаливания.

Нитью накаливания в этой лампе служила платиновая спираль. Вся конструкция была помещена в стеклянную цилиндрическую трубку.

Однако в те годы, равно как и сейчас, платина стоила немало. Поэтому эти лампы так и не получили распространения.

Подобные достижения стали возможными благодаря разработкам многих ученых. Например, российский изобретатель-самоучка Василий Петров создал гальваническую батарею — прообраз электрической лампочки.

21 сентября 13:29

Следующие лампы отличались друг от друга конструкциями и использованными материалами. В частности, многие изобретатели пробовали использовать иридий, угольные стерженьки, а также создать вакуумную лампу, полностью выкачав из конструкции воздух. Особенных успехов на этом поприще достиг российский военный инженер Владимир Сергеев, который разработал настоящий переносной фонарь. С его помощью освещали минные галереи.

Стоит сказать, что создание лампы накаливания не заслуга отдельного человека. В современном виде она считается квинтэссенцией многих идей, постепенно реализованных в виде современной лампы.

Однако особая роль в создании подобной лампы принадлежит российскому изобретателю Александру Лодыгину.

Первая лампа накаливания была создана Лодыгиным еще в начале 1870-х годов. А уже в 1873 году им была представлена лампа накаливания, которая представляла собой стеклянный шар, внутри которого на двух медных стержнях был укреплен стерженек из ретортного угля. Сначала подобные лампы были способны работать на протяжении всего сорока минут, однако после того, как было предложено откачивать из ламп воздух, срок их службы значительно увеличился. В 1874 году изобретатель Лодыгин получил привилегию №1619 на лампу накаливания, то есть его изобретение стало официально запатентованным. В этом же году Академия наук присвоила изобретателю Ломоносовскую премию за «обещающее произвести переворот в важном вопросе об освещении» открытие.

«Чтобы попасть на Пески, надо было пересечь пустынный и неосвещенный в то время Преображенский плац, где, по преданию и рассказу Н.В. Гоголя, была снята с Акакия Акакиевича шинель… А на Песках масса народа любовалась этим освещением, этим огнем с неба. Многие принесли с собой газеты и сравнивали расстояния, на которых можно читать при керосиновом освещении и при электрическом… Родись Лодыгин пораньше да освети сии описанные в гоголевской «Шинели» места, не решились бы снять шинель с робкого Акакия Акакиевича разбойники», — описывал происходящее инженер Николай Попов.

По словам современников, которые присутствовали на презентации этих ламп на одной из улиц Санкт-Петербурга, Лодыгин первым вынес лампу накаливания из физического кабинета на улицу.

С помощью ламп Лодыгина освещали магазин Флорана. Кроме того, пользовались этими лампами и во время строительства Литейного моста в Санкт-Петербурге. Изобретатель даже разработал механизм автоматической замены перегоревшей нити, что позволяло увеличить срок службы ламп.

22 сентября 14:36

Однако настоящий прорыв произошел, когда Лодыгин предложил использовать в лампах вольфрамовые нити. К тому моменту патенты на его разработку выдали уже Австро-Венгрия, Испания, Португалия, Италия, Бельгия, Франция, Великобритания, Швеция, Саксония, Индия и Австралия. Тем не менее из-за связи с народниками Лодыгин был вынужден в 1884 году покинуть Россию — сначала он перебрался во Францию, затем в США.

Светимость таких ламп составляла до 40 свечей. А в 1890 году в США Лодыгину удалось получить патент на лампу накаливания с металлической нитью из вольфрама, осмия, иридия, палладия.

В 1900 году изобретатель демонстрировал свои лампы на проходившей в Париже Всемирной выставке.

Во Франции изобретателем была основана компания «Лодыгин и де Лиль», а уже в США он построил завод по электрохимическому получению вольфрама, хрома, титана. Тем не менее эти проекты оказались неудачными, поэтому компания General Electric выкупила у изобретателя патент на вольфрамовую лампу.

После этого Лодыгин был вынужден вернуться в Россию, где занимался разработкой вертолета, а также работал над электрификацией отдельных губерний. Участвовал изобретатель и в политической жизни, однако с наступлением 1917 года он был вновь вынужден уехать в США, где и умер спустя шесть лет. Тем не менее в советской России о нем не забыли и даже просили поучаствовать в плане ГОЭЛРО.

Лампы накаливания судовые

Судовые лампы накаливания предназначены для использования в судовых светильниках местного и общего освещения и в светосигнальных приборах. Лампы выпускаются в прозрачных колбах и отличаются высокой механической прочностью.

Тип лампы	Напряжение,В	Мощнность, Вт	Световой поток, лм	Средняя продолжительность горения, ч	Размеры, мм		Тип цоколя	Рисунок
					L	D
С 13-25	13	25	9**	200	57	36	В15d/18	3
С 24-25-1	24	25	310/14**	1000	75	51	Е27, В22d	1,2
С 24-40-1	24	40	530/ 14**	1000	75	51	Е27, В22d	1,2
С 24-60-1	24	60	850/ 14**	700	75	51	Е27, В22d	1,2
С 24-60-2	24	60	700	1000	72	51	В22d	2
С 26-25	26	25	400	200	57	36	В15d/18	4
С 27-60-1	24	60	700	1000	72	51	В22d	2
С 110-25-1	110	25	180	1000	75	51	Е27, В22d	1,2
С 110-40-1	110	40	305	1000	75	51	Е27, В22d	1,2
С 110-60-1	110	60	515	700	75	51	Е27, В22d	1,2
С 127-25-1	127	25	200/ 12**	1000	75	51	Е27, В22d	1,2
С 127-40-1	127	40	320/ 26**	1000	75	51	Е27, В22d	1,2
С 127-60-1	127	60	580/ 32**	1000	75	51	Е27, В22d	1,2
С127-100	127	100	1100	1000	111	60	Е27	5
С 220-25-1	220	25	155/ 12**	1000	75	51	Е27, В22d	1,2
С 220-40-1	220	40	290/ 22**	1000	75	51	Е27, В22d	1,2
С 220-60-1	220	60	450/ 38**	700	75	51	Е27, В22d	1,2
С 220-100	220	100	930	1000	111	60	Е27	5
С 24-25-1Н	24	25	310/14**	1000	75	51	Е27	1
С 24-40-1Н	24	40	530/ 14**	1000	75	51	Е27	1
С 24-60-1Н	24	60	850/ 14**	700	75	51	Е27	1
С 24-60-2Н	24	60	700	1000	75	51	Е27	1
С 27-60-1Н	27	60	700	1000	75	51	Е27	1
С 110-25-1Н	110	25	180	1000	75	51	Е27	1
С 110-40-1Н	110	40	305	1000	75	51	Е27	1
С 110-60-1Н	110	60	515	700	75	51	Е27	1
С 127-25-1Н	127	25	200/ 12**	1000	75	51	Е27	1
С 127-40-1Н	127	40	320/ 26**	1000	75	51	Е27	1
С 127-60-1Н	127	60	580/ 32**	1000	75	51	Е27	1
С 127-80Н	127	80	700	1000	90	56	Е27	5
С 127-100Н	127	100	1100	1000	111	66	Е27	5
С 220-25-1Н	220	25	155/ 12**	1000	75	51	Е27	1
С 220-40-1Н	220	40	290/ 22**	1000	75	51	Е27	1
С 220-60-1Н	220	60	450/ 38**	700	75	51	Е27	1
С 220-80Н	220	80	700	1000	90	56	Е27	5
С 220-100Н	220	100	930	1000	150	81	Е27	5
С 220-100	220	100	930	1000	150	81	В22	6
С 127-80-2Н	127	80	700				E27H	5
С 220-80-2Н	220	80	700				E27H	5

** — горизонтальная сила света, кд
Буква Н – на резьбе цоколя Е27 нанесены поперечные насечки

Рис. 1	Рис.2	Рис.3
Рис.4	Рис.5	Рис.6

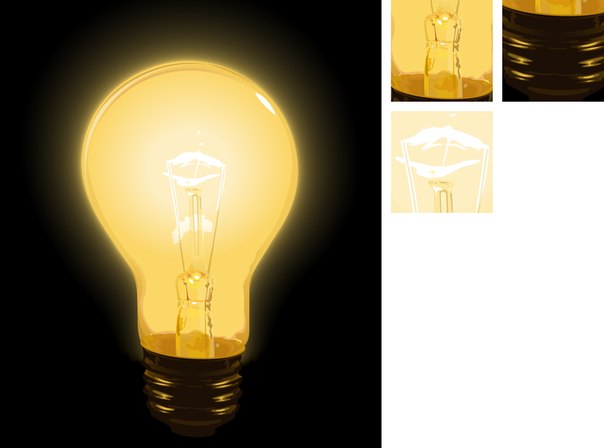

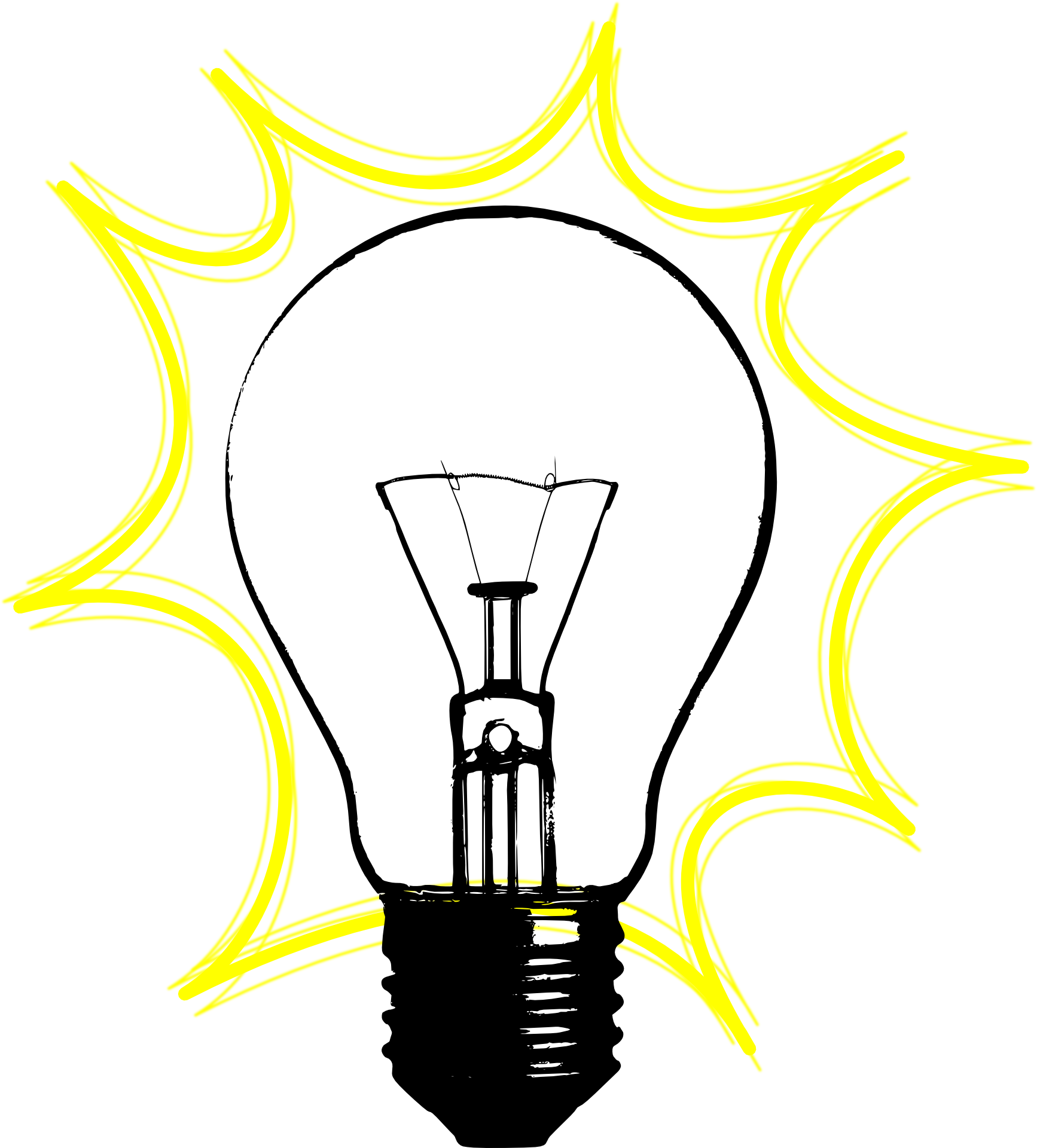

Как нарисовать лампочку

Команда Easydrawingart.com любит изображать разные прикольные предметы, связанные с домашним интерьером, и сегодня мы покажем вам, как нарисовать лампочку .

Мы покажем вам, как нарисовать лампочку, используя простые геометрические фигуры. Мы закрасили все новые линии каждого этапа красным цветом и подобрали простое и понятное объяснение, чтобы максимально упростить процесс обучения рисованию.



Шаг 1

Давайте начнем рисовать лампочку с простого шара.Вы можете создать этот шар с помощью компаса или обойтись без него. Эта геометрическая фигура должна быть идеально круглой и ровной.

Шаг 2

Теперь изобразите низ лампочки по форме похожей на букву U с плоским дном. На данный момент наш эскиз больше похож на череп, верно?

Шаг 3

Теперь переходим к самой нижней части колбы лампы и изображаем патрон или цоколь лампы. Используйте четкие и прямые линии, как художники Easydrawingart.com сделал на скетче ниже.

Шаг 4

Теперь несколькими косыми линиями изобразите нить в нижней части предмета. Наша работа с каждым этапом становится все больше похожей на рисунок лампочки, верно?

Шаг 5

Теперь отложите карандаш и возьмите ластик, чтобы стереть все линии с рисунка лампочки. Возьмите темный карандаш или чернила и обведите рисунок лампочки, чтобы придать ему более четкий и эстетичный вид.

Шаг 6

Теперь переходим к внутренней части лампочки и изображаем крепление стекла.Изобразите эту деталь неровной линией, как это сделали художники Easydrawingart.com.

Шаг 7

Теперь несколькими линиями изобразите опорные провода. Попробуйте повторить все, как это сделали художники Easydrawingart.com в примере ниже.

Шаг 8

Изобразите фигурной линией вольфрамовую нить. Не забудьте изобразить два тонких провода, расходящихся от крепления стекла вверх и немного по бокам.

Шаг 9

Если вы все сделали правильно, то ваш рисунок лампочки теперь должен выглядеть так, как нарисовали художники Easydrawingart.com, созданный на скетче ниже. Вы можете стереть ненужные указания с изображения и обвести изображение более темным карандашом или тушью.

Шаг 10

Теперь возьмите краски, карандаши или фломастер и раскрасьте лампочку. Само стекло сделайте желтым, а основание серым или светло-голубым. Вы можете изобразить блики и тени на своих работах, чтобы сделать рисунок лампочки действительно крутым и красивым.

Итак, инструкция как нарисовать лампочку подошла к концу.Ждем ваших пожеланий и критики в отношении нашего сайта и данной статьи в частности. Мы читаем все ваши комментарии и отвечаем на многие из них. Напишите нам в социальных сетях, например, в Pinterest, Facebook или Twitter.

Кстати, какие арт-инструкции вам больше всего нравятся? Напишите нам и об этом. Напишите нам, что бы вы еще хотели научиться рисовать на страницах Easydrawingart. com.

РЕКОМЕНДУЕМЫЕ УЧЕБНИКИ ПО РИСОВАНИЮ:

Выбор лампочки для вашей арт-студии

Краткая версия

Если вас не интересует техническая болтовня и вы просто хотите знать, какие лампочки выбрать для своей студии, вот основные сведения:

Цветовая температура – измеряется в градусах Кельвина или К. 5000K даст вам приятный белый свет.

Яркость – Для комнаты средних размеров вполне достаточно 7000-8000 люмен . С компактной люминесцентной лампой (не накаливания) это обычно около 110-125 Вт .

Рейтинг CRI — Чем выше, тем лучше. Все, что выше 80 CRI , хорошо.

Тип — используйте компактные люминесцентные лампы (КЛЛ)

topbulb.com и 1000Bulbs.com являются отличными поставщиками лампочек. У них вы можете приобрести указанные выше лампочки. У них большой выбор КЛЛ, и цены очень конкурентоспособны. Выбирая лампочку, убедитесь, что вы помните о вещах, которые я перечислил выше.

А теперь о технической части…

Цветовая температура

Цветовая температура лампочки чрезвычайно важна. Цвет света, который освещает картину и палитру, изменяет видимый оттенок, насыщенность и цветность краски.Рисовать обычной лампочкой накаливания — все равно, что смотреть сквозь желтый фильтр. Он смещает все цвета краски в сторону желтого. С научной точки зрения цветовая температура обычно измеряется по шкале Кельвина.

Шкала Кельвина

Цветовая температура света измеряется путем сравнения ее с цветом, излучаемым излучателем черного тела, нагретым до определенной температуры. Излучатель черного тела является идеальным излучателем и поглотителем излучения, которое излучает разный цвет при нагревании до разных температур.Например, когда углерод нагревается до 10 000 градусов по Кельвину, он излучает синий цвет. Когда он нагревается до 1800 градусов по Кельвину, он излучает красный цвет. Этот красный цвет эквивалентен цвету свечи. Таким образом, свету свечи присваивается цветовая температура 1800К.

6500K обычно считается самым чистым белым светом. Это эквивалентно солнечному свету, проходящему через облако, которое рассеивает длины волн, образуя белый свет. Некоторые считают, что 6500K имеет слегка голубоватый оттенок. Я предпочитаю рисовать под лампой 5000K , потому что она все еще белая, но немного ближе к желтым лампочкам, обычно используемым в галереях. Студия с северным освещением популярна среди многих художников, но я думаю, что с сегодняшними технологиями северный свет дополняется некоторыми искусственный свет лучше. Северный свет холоднее, около 10 000 К, и, скорее всего, ваша галерея не будет освещать ваши работы такой крутой лампочкой. Перенесение картины из комнаты, освещенной северным светом, в комнату, освещенную лампами накаливания, резко меняет ее цвета. Если вы рисуете в комнате с окнами на южную сторону, я рекомендую закрыть эти окна и добавить искусственное освещение (даже несмотря на то, что цветовая температура солнца + неба приятная белая), потому что вам не нужен прямой солнечный свет. Подробнее об этом я расскажу в статье «Как настроить студию рисования».

Яркость

Количество излучаемого света измеряется в люменах. Например, свеча излучает 12 люмен, а компактная люминесцентная лампа мощностью 32 Вт излучает 2000 люмен.Лампы CFL намного эффективнее по светоотдаче, чем лампы накаливания. КЛЛ мощностью 42 Вт эквивалентна лампе накаливания мощностью 200 Вт.

Для комнаты средних размеров вполне достаточно 7000-8000 люмен . Для КЛЛ это обычно около 110–125 Вт . Было бы неплохо приобрести 2 или 3 лампочки на 7000 люмен и разбросать их по округе.

ЦРИ

Индекс цветопередачи измеряет степень влияния света на воспринимаемый цвет объекта.Шкала варьируется от 1 до 100. Более высокий рейтинг делает цвета естественными и яркими, а низкий рейтинг может полностью изменить оттенок объектов. Один только высокий CRI не означает, что цвета будут точными, если цветовая температура экстремальна. Лампы накаливания, например, имеют идеальный индекс цветопередачи 100, но очень желтый свет меняет цвета.

При покупке компактных люминесцентных ламп ищите лампы со значением CRI 80 или выше .

Тип

Лампы накаливания – Лампы накаливания слишком желтые и потребляют много энергии.

Компактные люминесцентные лампы (КЛЛ) – Компактные люминесцентные лампы имеют много преимуществ. Они имеют широкий диапазон цветовых температур, потребляют меньше энергии, ярче и служат дольше. Эти лампы являются экологически чистыми, и в конечном итоге вы экономите деньги на затратах на электроэнергию. Их единственный недостаток в том, что им требуется несколько минут, чтобы полностью загореться, но преимущества того стоят.

Для меня выбор очевиден. Компактные флуоресцентные лампы дешевле, долговечнее, ярче и лучше контролируют цвет.Если вы еще не переключились, я провел небольшое исследование, и topbulb.com и 1000Bulbs.com являются отличными поставщиками всех видов ламп, включая компактные люминесцентные лампы.

Совместимость

Некоторые розетки не поддерживают лампочки выше определенной мощности. Дважды проверьте, чтобы убедиться, что выбранная вами лампочка совместима с патроном. Самое замечательное в компактных люминесцентных лампах (CFL) заключается в том, что они имеют очень низкую мощность, но очень яркие. Они чрезвычайно энергоэффективны. КЛЛ мощностью 42 Вт светит так же ярко, как лампа накаливания мощностью 200 Вт.

Лампы

также поставляются с различными ввинчиваемыми и вставными цоколями. Убедитесь, что вы выбрали правильный тип для вашей розетки.

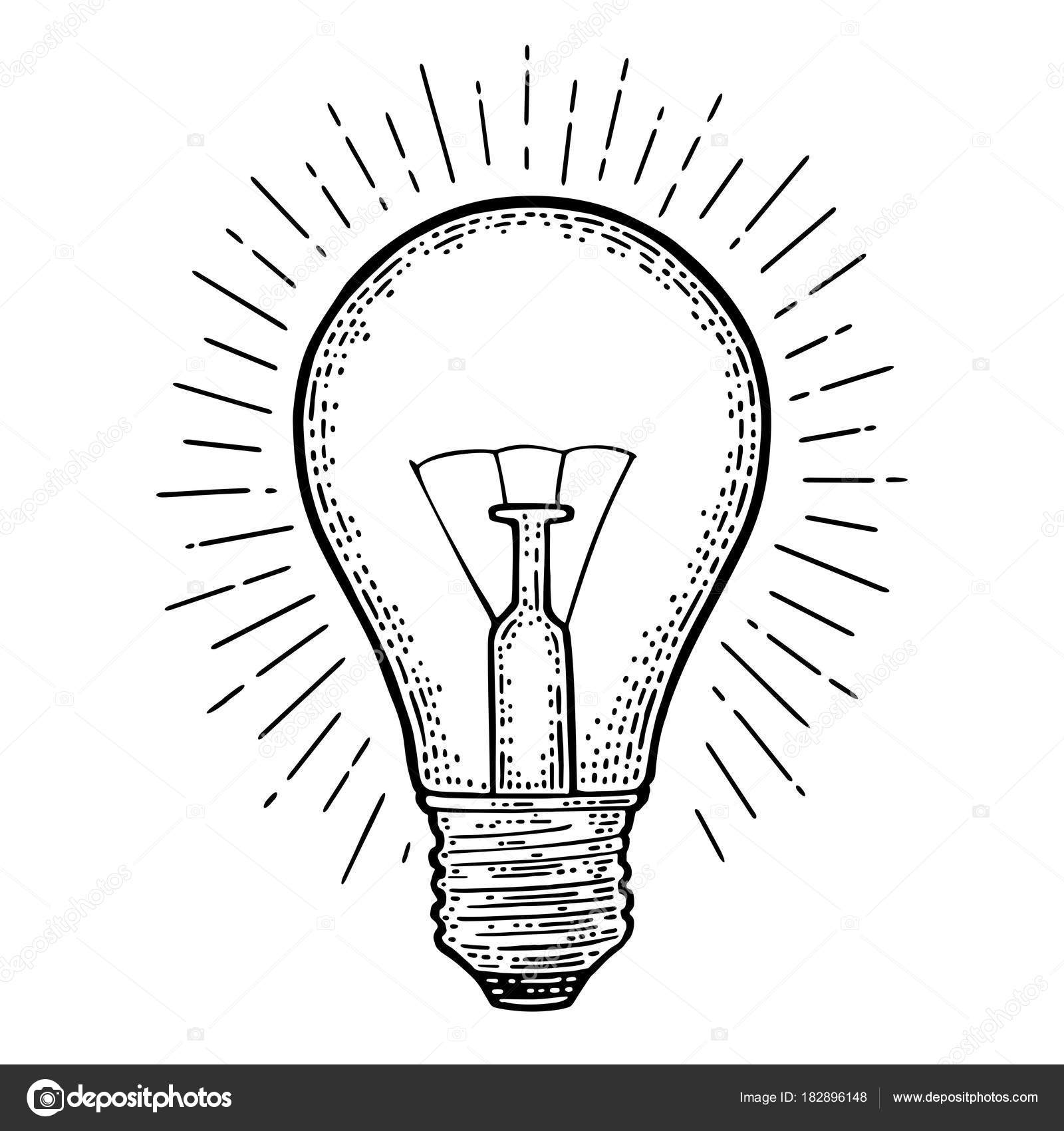

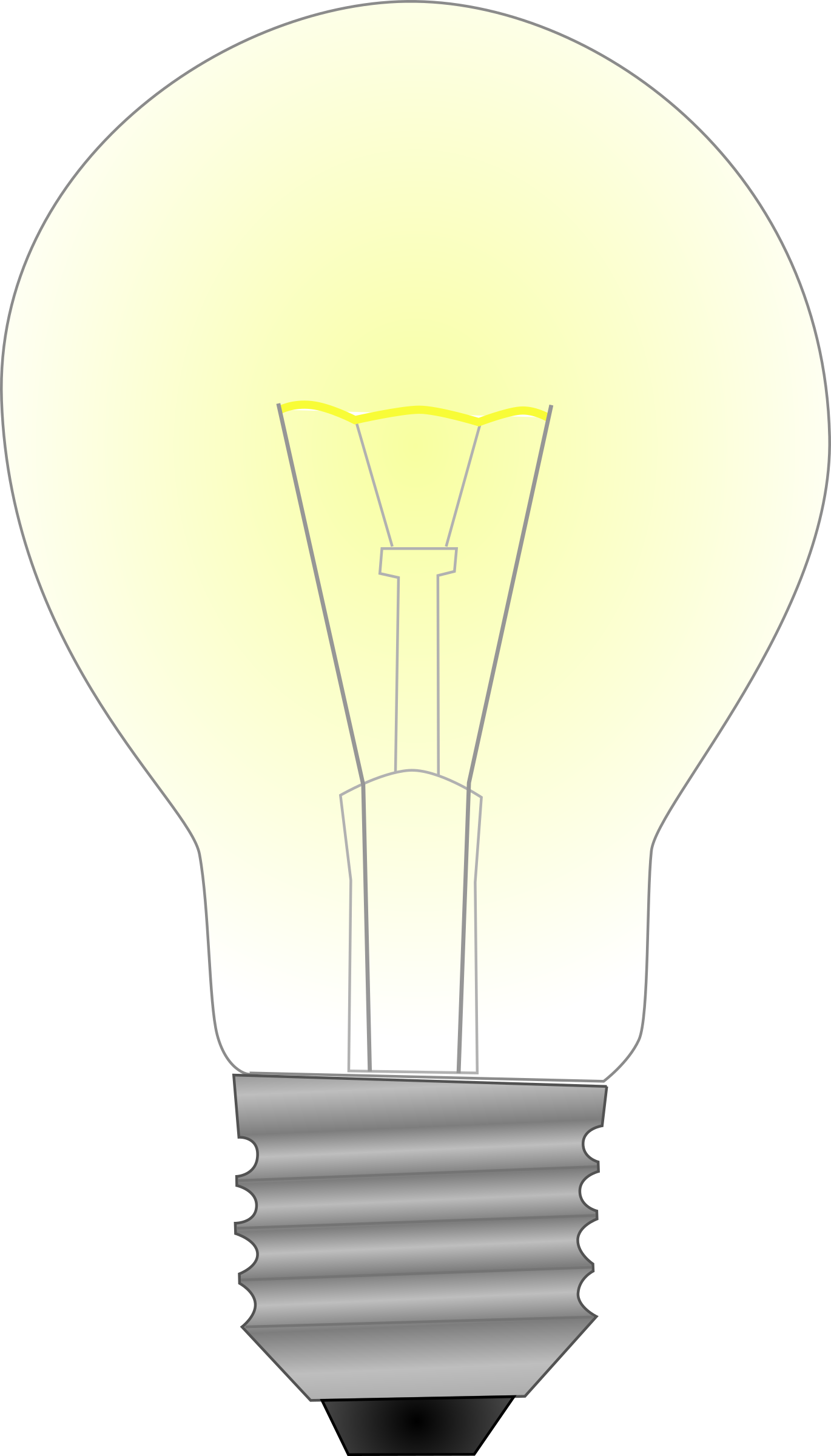

Как нарисовать лампочку (пошаговые картинки)

Умение рисовать определенные предметы домашнего обихода, такие как потолочный вентилятор, молоток и, возможно, отвертка, может пригодиться, даже если это может показаться не таким увлекательным, как рисование любимых мультяшных персонажей. Итак, вот простой пошаговый рисунок лампочки с инструкциями. Попробуйте, вы не будете разочарованы.

Шаг 1: Начните с простого круга.

Как нарисовать лампочку Шаг 1

Шаг 2: Нарисуйте две касательные линии с нижней стороны.

Как нарисовать лампочку. Шаг 2

Шаг 3: Теперь проведите две прямые линии, как показано, параллельно друг другу от только что проведенной касательной.

Как нарисовать лампочку Шаг 3

Шаг 4: Соедините эти две параллельные линии квадратом внизу.У вас уже есть схема.

Как нарисовать лампочку Шаг 4

Шаг 5: Нарисуйте вертикальный прямоугольник из квадрата.

Как нарисовать лампочку Шаг 5

Шаг 6: Сделайте небольшие изгибы в верхней части прямоугольника, как показано на рисунке. Также сотрите нижнюю часть направляющей круга.

Как нарисовать лампочку Шаг 6

Шаг 7: Нарисуйте две узкие прямые линии от изогнутого конца.

Как нарисовать лампочку Шаг 7

Шаг 8: Теперь, как показано на рисунке, нарисуйте изогнутые линии для нити.

Как нарисовать лампочку Шаг 8

Шаг 9: Нарисуйте еще две линии для проводов, соединяющих нить накала с прямоугольным основанием.

Как нарисовать лампочку Шаг 9

Шаг 10: Время добавить некоторые детали в прямоугольную основу, нарисованную в 6.

Как нарисовать лампочку Шаг 10

Шаг 11: Возьмите квадратное основание, нарисованное в шаге 4, в качестве ориентира, чтобы нарисовать правую сторону металлического основания лампочки.

Как нарисовать лампочку Шаг 11

Шаг 12: Таким же образом нарисуйте левую сторону основания.

Как нарисовать лампочку Шаг 12

Шаг 13: Добавьте небольшую линию для нижней поверхности металлической детали; это будет электрический ножной контакт.

Как нарисовать лампочку Шаг 13

Шаг 14: Сделайте несколько спиралевидных линий, чтобы металлическая часть выглядела более реалистично.

Как нарисовать лампочку Шаг 14

Шаг 15: Используйте светлый оттенок желтого, чтобы зажечь лампочку.

Как нарисовать лампочку Шаг 15

Как нарисовать лампочку шаг за шагом

Должно быть, получилось очень аккуратно.Даже если это не так, не волнуйтесь; продолжайте практиковаться и у вас все получится. Теперь вам может пригодиться, когда вы рисуете комиксы, так как вы можете нарисовать маленькую лампочку, чтобы показать, что у кого-то есть идея. Неплохая идея, правда?

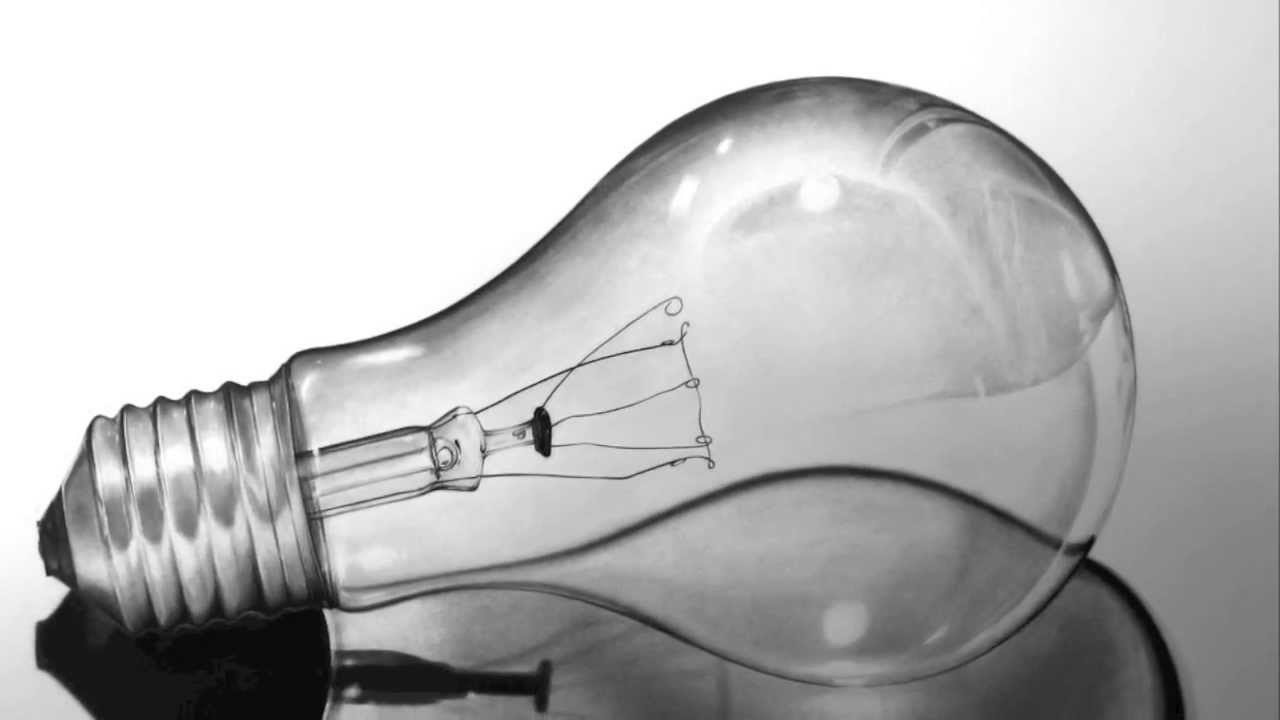

Лампа накаливания | Типы лампочек

Какие они?

Лампа накаливания или лампа — это источник электрического света, который работает за счет накаливания, это излучение света, вызванное нагревом нити накала.Они выполнены в чрезвычайно широком Диапазон размеров, мощностей и напряжений.

Откуда они взялись?

Лампы накаливания являются оригинальной формой электрического освещения и используются уже более 100 лет. Хотя Томас Эдисон широко известен как изобретатель лампы накаливания, существует ряд люди, которые изобрели компоненты и прототипы лампочки задолго до того, как это сделал Эдисон.

Один из тех людей был британский физик Джозеф Уилсон Свон, фактически получивший первый патент на полную лампу накаливания. лампочка с угольной нитью в 1879 году.Дом Лебедя был первым в мире, освещенным лампочкой. Эдисон и Свон объединили свои компании, и вместе они первыми разработали коммерчески выгодную лампочку.

Как они работают?

Лампа накаливания обычно состоит из стеклянного корпуса с вольфрамовой нитью. Электрический ток проходит через нить накала, нагревая ее до температуры, при которой возникает свет.

Лампы накаливания обычно содержат стержень или стеклянную опору, прикрепленную к основанию лампы, что позволяет электрическим контактам проходить через колбу без утечек газа/воздуха.Небольшие провода, встроенные в стержень, поддерживают нить накала и/или его подводящие провода.

Окружающий стеклянный корпус содержит либо вакуум, либо инертный газ для сохранения и защиты нити накала от испарения.

Схема, показывающая основные части современной лампы накаливания.

1. Стеклянная колба
2. Инертный газ
3. Вольфрамовая нить
4. Контактный провод (идет к ноге)
5. Контактный провод (идет к базе)
6. Опорные тросы
7. Крепление/подставка для стекла
8. Базовый контактный провод
9. Резьба
10. Изоляция
11. Электрический ножной контакт

Где они используются?

Лампы накаливания не требуют внешнего регулирующего оборудования, имеют очень низкую стоимость производства и хорошо работают как на переменном, так и на постоянном токе.Они также совместимы с устройствами управления, такими как диммеры, таймеры и фотодатчики, и могут использоваться как в помещении, так и на улице. В результате лампа накаливания широко используется как в бытовом, так и в коммерческом освещении, для переносного освещения, такого как настольные лампы, автомобильные фары и фонари, а также для декоративного и рекламного освещения.

Производство многих ламп накаливания планируется прекратить к 2014 году. Нажмите здесь, чтобы узнать больше о Законе об энергетической независимости и безопасности от 2007 года и о том, как он может повлиять на вас.

Другие полезные ресурсы

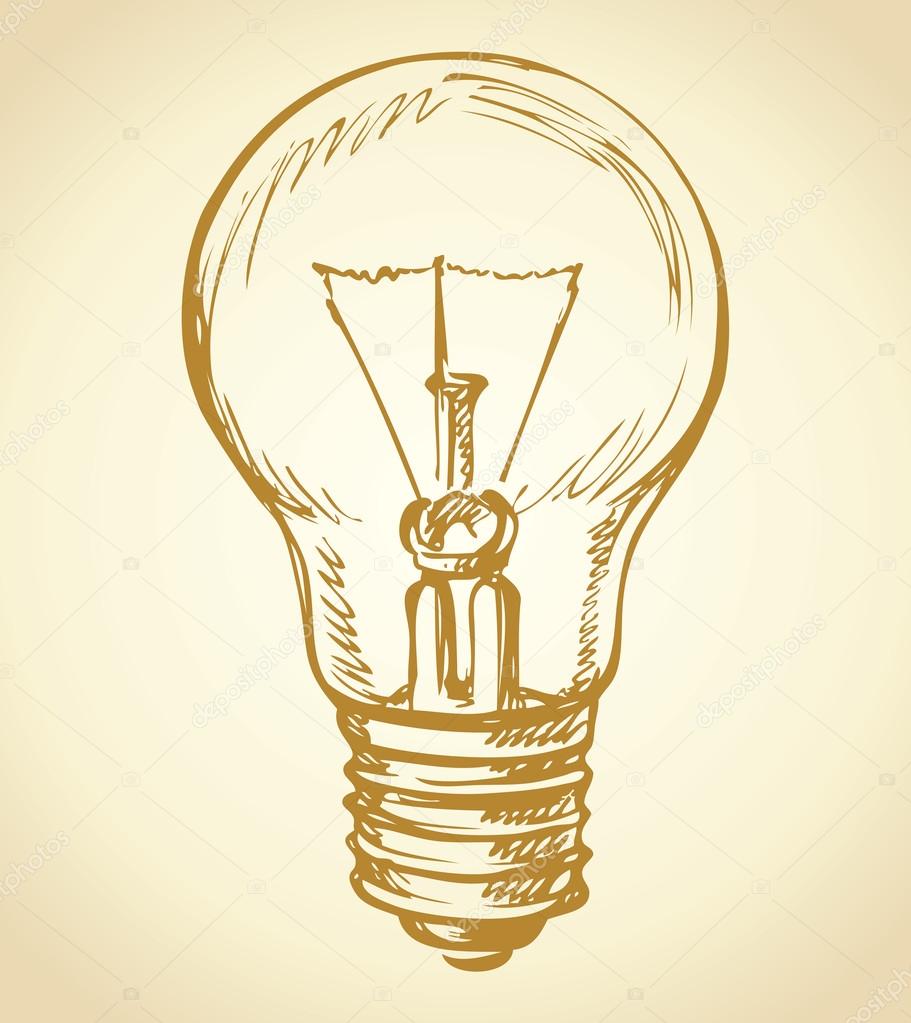

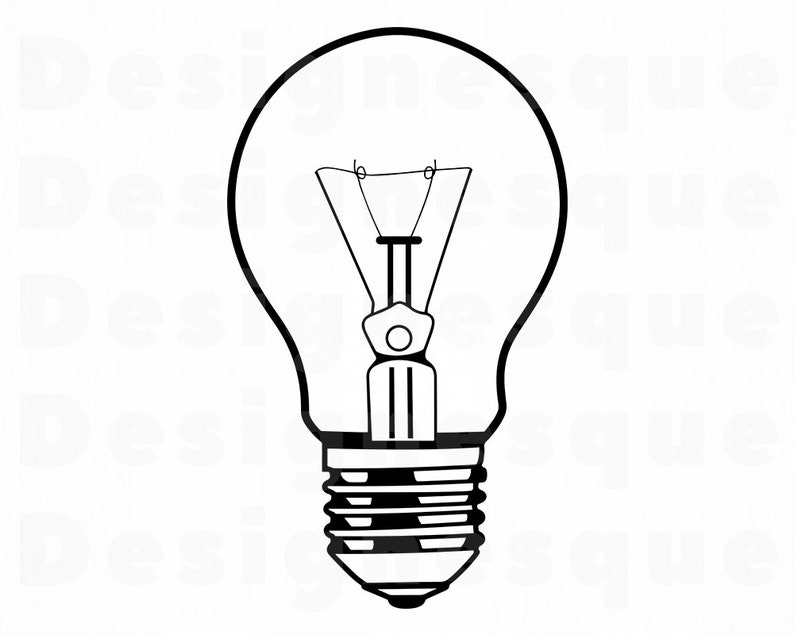

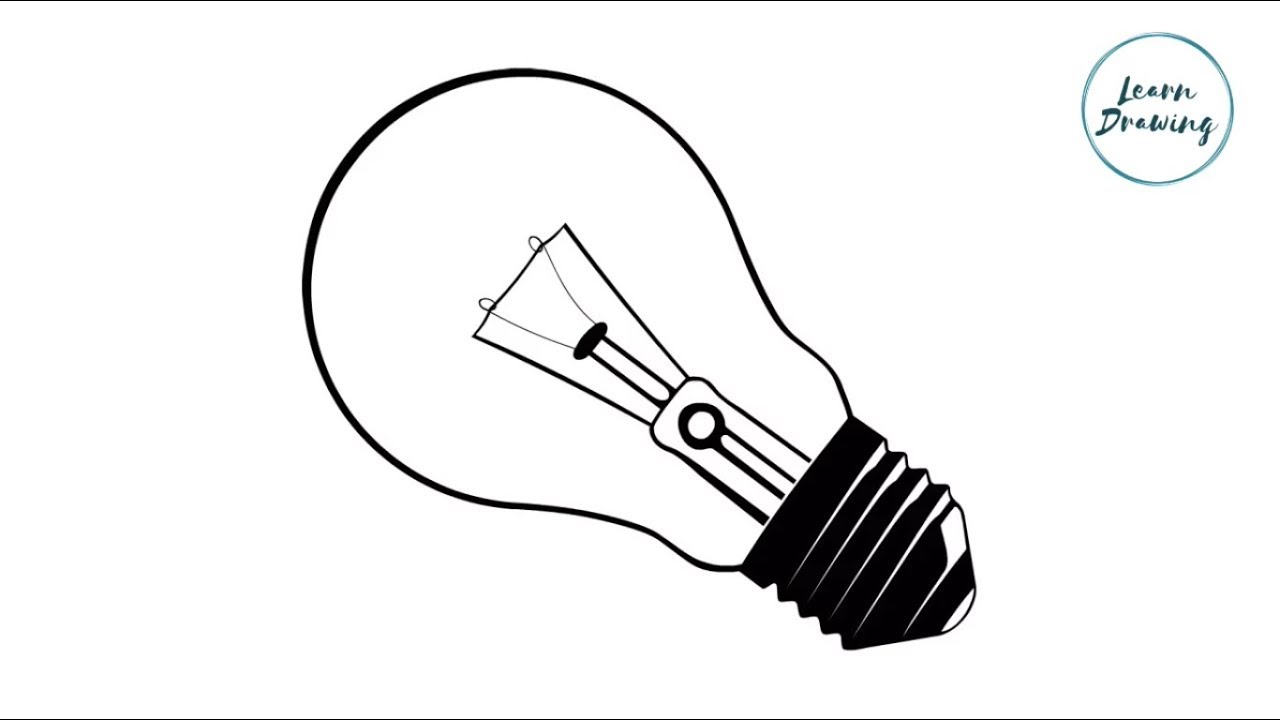

Как легко нарисовать лампочку для начинающих

Как легко нарисовать лампочку с помощью этого обучающего видео и пошаговых инструкций по рисованию. Простой рисунок шаг за шагом для детей и всех.

Пожалуйста, посмотрите учебник по рисованию в видео ниже

Видео производства канала: Sherry Drawings

Вы можете обратиться к простому пошаговому руководству по рисованию ниже

Шаг 1.

Нарисуйте форму лампочки

Ребята, чтобы сделать этот рисунок, вы должны сначала нарисовать форму верхней части лампочки.Вы можете нарисовать это очень легко. Ребята, если я хочу, в этой статье я только предоставлю видеоурок о том, как рисовать лампочки, но вы мало что в этом понимаете, поэтому я составил это для всех вас, в котором вы найдете названия частей этой лампочки. и его Вы будете иметь знания о том, как рисовать. Я надеюсь, что вы поняли к этому моменту, тогда обязательно прочитайте все шаги ниже.

Шаг 2: Нарисуйте форму резьбы

Ребята, если вы внимательно посмотрите на изображение этого рисунка и увидите название этого шага, вы поймете, что я сказал вам, что вы должны нарисовать винт в лампочке.Многие не знают, что эта часть в лампочке называется так в этой статье — резьба. Я рассказал вам, как называлась его часть и как ее нарисовать.

Шаг 3: Нарисуйте электрический ножной контакт лампы

Ребята, теперь вам нужно нарисовать электрический ножной контакт этой лампочки. Ребята, то, что нарисовано внизу, означает, что резьба винта нарисована под контактом, называемым штыревым контактом. Нарисовать это очень маленькая работа.

Шаг 4. Теперь нарисуйте подставку для стекла

Итак, ребята, это деталь остекления, ее можно назвать частью лампочки (Рисунок).Вы также можете нарисовать его очень легко, главное, чтобы вы не делали ошибок в его рисовании, в противном случае, лампочка была нарисована в направлении стирания, это может быть неисправно, как если бы она также могла быть стерта. . Прежде чем делать этот рисунок, вы должны прочитать и понять эту статью один раз и только понять, а затем попытаться сделать этот рисунок лампочки.

Шаг 5: Чертеж лампы выполнен

Итак, ребята, рисунок лампочки готов. Теперь, когда наша последняя задача состоит в том, чтобы натянуть поддерживающий шнур и вольфрамовую нить в нем, на его изготовление уйдет много времени.Вы должны посмотреть процесс его рисования один раз в обучающем видео ниже, чтобы не запутаться при создании этого рисунка лампочки.



Наряду с этими линиями, товарищи, вот видео-урок для этого упражнения по рисованию (Как нарисовать простую лампочку). Если вы ничего не понимаете за этой статьей. Затем вы можете комментировать комментарием или написать мне на нашей партнерской странице в моем блоге. В качестве личной необходимости, вот видеоурок по упражнению по рисованию лица этой молодой девушки.что я сиял на вас в течение довольно долгого времени. Я вижу, что вы видели каждый пункт прямо сейчас. Я доверяю тебе на опыте этого поста и рисую его, девочка, правда. Аналогичным образом попробуйте включить уведомления в нашем блоге, чтобы все последние посты с рисунками искали вас в первую очередь.

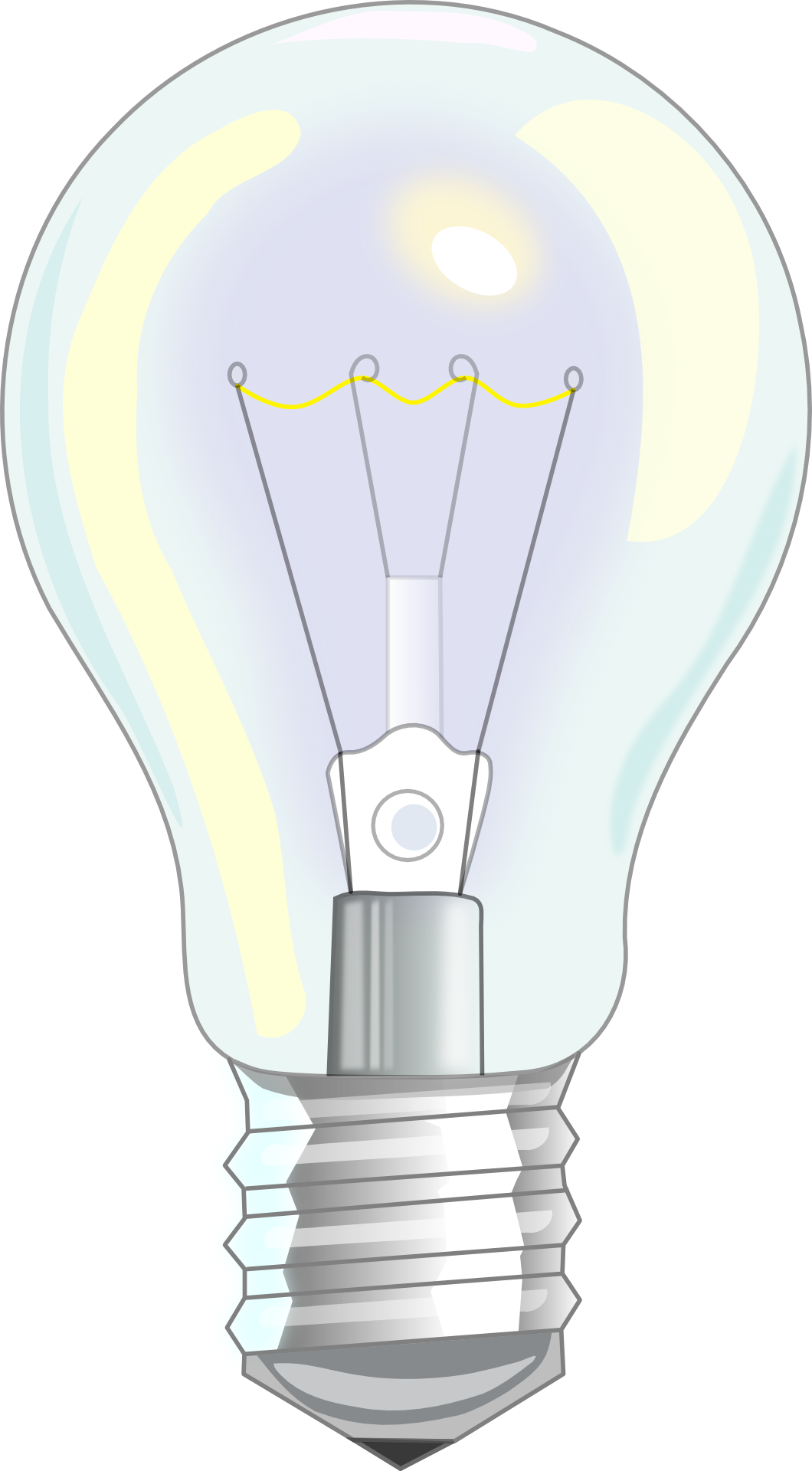

Структура лампочки | HowStuffWorks

Лампочки имеют очень простую структуру. В основании у них есть два металлических контакта, которые соединяются с концами электрической цепи. Металлические контакты прикреплены к двум жестким проводам, которые прикреплены к тонкой металлической нити . Нить накала находится в центре колбы и удерживается стеклянным держателем . Провода и нить накаливания помещены в стеклянную колбу, заполненную инертным газом , например, аргоном .

Когда лампа подключена к источнику питания, электрический ток течет от одного контакта к другому, по проводам и нити накала. Электрический ток в твердом проводнике представляет собой массовое движение свободных электронов (электронов, не связанных прочно с атомом) из отрицательно заряженной области в положительно заряженную.

По мере того, как электроны мчатся по нити, они постоянно сталкиваются с атомами, из которых состоит нить. Энергия каждого удара вызывает вибрацию атомов, другими словами, ток нагревает атомов. Более тонкий проводник нагревается легче, чем более толстый, потому что он более устойчив к движению электронов.

Связанные электроны в вибрирующих атомах могут быть временно переведены на более высокий энергетический уровень. Когда они возвращаются к своему нормальному уровню, электроны высвобождают дополнительную энергию в виде фотонов.Атомы металлов испускают в основном 90 386 инфракрасных фотонов и 90 387 световых фотонов, невидимых человеческому глазу. Но если их нагреть до достаточно высокой температуры — около 4000 градусов по Фаренгейту (2200 градусов по Цельсию) в случае лампочки — они будут излучать много видимого света .

Нить накаливания в лампочке сделана из длинного, невероятно тонкого металла вольфрама . В типичной 60-ваттной лампочке вольфрамовая нить имеет длину около 6,5 футов (2 метра), но толщину всего одну сотую дюйма.Вольфрам расположен в двойной катушке , чтобы уместить все это в небольшом пространстве. То есть нить наматывается, чтобы сделать одну катушку, а затем эта катушка наматывается, чтобы сделать катушку большего размера. В 60-ваттной лампочке длина катушки меньше дюйма.

Вольфрам используется почти во всех лампах накаливания, потому что это идеальный материал накаливания. В следующем разделе мы узнаем, почему это так, и рассмотрим роль стеклянной колбы и инертного газа.

В следующем разделе мы рассмотрим, из чего сделана нить.

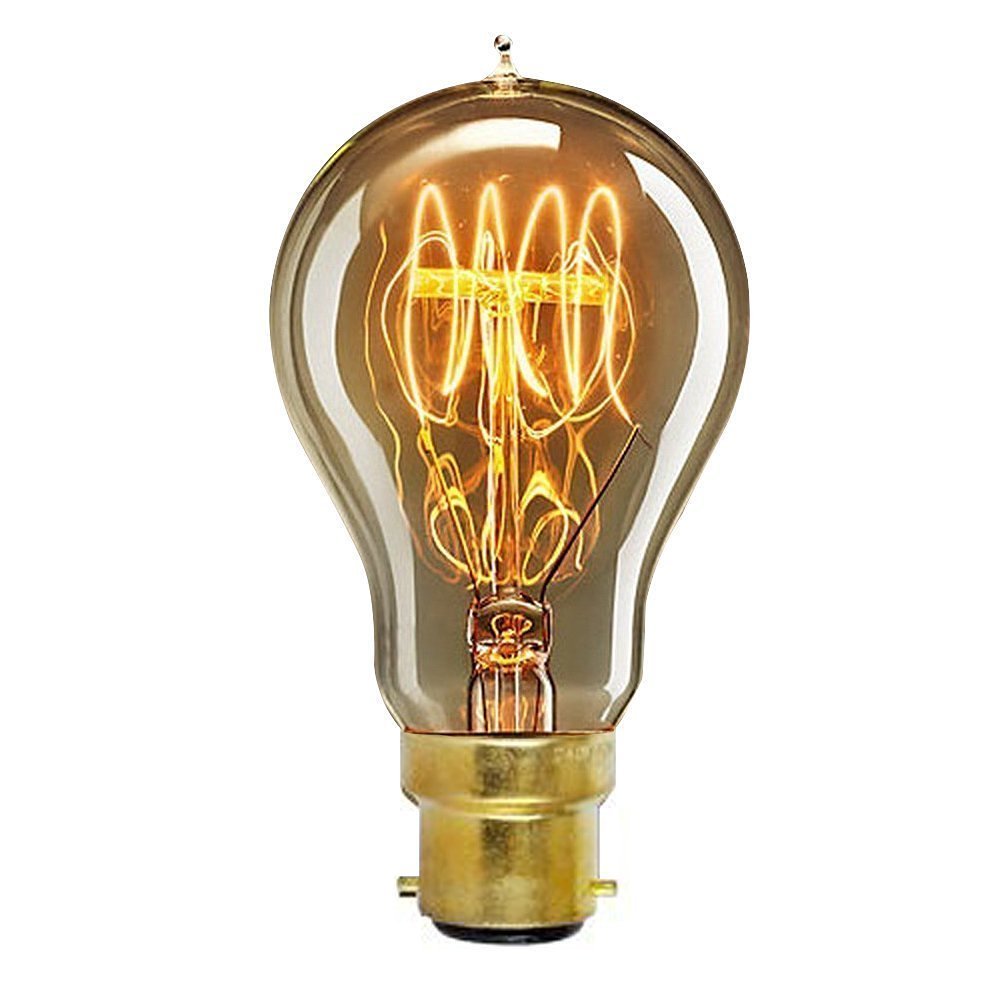

Томас Эдисон подписал письмо Рисунок лампочки

Наша благодарность за помощь в работе Papers of Thomas Edison ~ Эдисон заключает контракт с одним из выбранных им изобретателей на усовершенствование производства ламп накаливания и использует этот рисунок для иллюстрации своих идей

Альберту Келлеру, который позже сыграл роль в производстве фонографа и изобретателя музыкального автомата, было поручено разработать «машину, с помощью которой один человек может формировать чашки и 3000 внутренних частей за 10 часов после двухдневных испытаний.

Альберт Келлер был помощником Эзры Гиллиленда, лучшего друга Эдисона, и они вдвоем присоединились к Эдисону в его лаборатории в Нью-Йорке, а затем в лабораториях лампового завода в 1885–1887 годах. После того, как Эдисон начал разрабатывать свой фонограф с восковым цилиндром в 1887 году, Гиллиленд и Келлер открыли фабрику по их производству под руководством Келлера. Гиллиленд стал генеральным агентом фонографа. Келлер был также талантливым изобретателем и создал первый действительно успешный и надежный фонограф с монетоприемником (музыкальный автомат) в Соединенных Штатах, который он запатентовал в 1891 году.

Рисунок Эдисона на его лампе с пересекающей ее нитью накала

Когда Келлер работал в лабораториях завода по производству ламп, возникла острая необходимость придумать более эффективный способ изготовления внутренних частей лампы, особенно там, где вводные провода были прикреплены к нити. Небольшая стеклянная чашка, которая была прикреплена к вакуумному насосу, который содержал фосфорный ангидрид для поглощения оставшейся влаги в колбе, также был предметом усовершенствования. В 1886 году Эдисон запатентовал усовершенствование этого процесса.Стебель внутренней части колбы, который немного похож на чашу и был сделан вручную, возможно, также назывался чашкой. Разработка машины для этого была бы весьма полезной, но, согласно истории лампы накаливания Джона Хауэлла, машина для этой цели не была разработана до 1901 года.

Эдисон обратился за помощью к Келлеру в улучшении производства ламп. Письмо с автографом, подписанное с эскизом лампочки, от фабрики ламп Эдисона 30 сентября 1886 года Келлеру, представляющее собой контракт на изобретение. «Я согласен дать Келлеру 100 долларов, если он сделает машину, с помощью которой один человек сможет формировать чашки и 3000 внутренних деталей за 10 часов после двухдневного испытания. Машина будет поставлена ​​в течение двух недель». Неизвестно, какую из двух чашек имел в виду Эдисон, но технические примечания Эдисона могут дать ключ к разгадке, поскольку они обсуждали чашки прямо во время написания этого письма. Крепится на тонкую подложку.

18 сентября Эдисон писал: «Сделал маленькие чашечки на конце двуствольной трубы, пропустил через них два провода, залил их следующими составами и измерил сопротивление. Затем, 22-го числа, он перечислил смеси оксида меди и ламповой сажи, а также несколько других веществ, с которыми проводились эксперименты. Он продолжал совершенствовать технологии производства ламп накаливания, привлекая специально отобранных людей, таких как Келлер, и продолжал получать патенты на эти усовершенствования.

Наша благодарность Papers of Thomas Edison в Rutgers и его научному персоналу за помощь в наших исследованиях. Справа от буквы Эдисон нарисовал лампочку. Что касается того, что он втягивал через лампочку, наши исследования показывают, что это, вероятно, связано с этими экспериментами и потенциальным способом предотвращения того, что позже стало известно как эффект Эдисона, который вызвал почернение ламп.

Это один из двух таких подписанных рисунков, поступивших на рынок, другой был продан несколько десятилетий назад и имеет только инициалы

. .
