как сделать проект дома самому

Для многих людей загородный дом является чем-то наподобие заветной мечты – перспектива отдохнуть от городской суеты в уютном уголке кажется достаточно радужной. Более того, хочется не просто приобрести уже готовое строение с обустроенным приусадебным участком, а создать усадьбу своей мечты, в которой будут правильно воплощены все пожелания относительно дизайна и планировки. Остается только одно – перенести свои задумки на бумагу, а уже затем, составив проект дома и определив его месторасположение на участке, воплощать в жизнь (заниматься непосредственно строительством дома). Если в отношении второго момента, по определению, не может быть никаких сомнений относительно необходимости сторонней помощи – даже в том случае, если вы будете профессиональным строителем, самостоятельно возвести правильный особняк вы не сможете, а вот затраты на составление архитектора можно исключить. Каким образом проектирование и строительство можно удешевить? Да очень просто – выполнить самому его работу вполне возможно, даже не имея каких-либо специальных навыков создания проекта частного дома. Осуществить проектирование дома (нарисовать его на бумаге схематически), на самом деле, не так уж и сложно!

Что нужно учитывать при самостоятельном составлении проекта собственного дома?

Самое главное заключается в том, чтобы разработанный вами проект строительства дома создавался опираясь на следующие принципы:

1. Множественная функциональность – то есть, возведенный дом по этому проекту будет удобен и практичен во всех отношениях. Проект дома своими руками должен быть не хуже архитекторского;
2. Простота конструкции – сделать проект дома несложно будет только в том случае, если он не будет предполагать каких-либо изысков. Создание какого-то особо сложного проекта, реализация которого потребует огромного количества творческих изысков, человеку, не имеющему специального образования, крайне не рекомендуется, ибо можно не учесть некоторые принципиально важные вещи;
3. Эстетичность – конечно же, загородный дом должен выглядеть красиво и радовать взор своих хозяев. Проект надежного дома должен быть еще и эффектным!

Запомните – в том случае, если проект будет создан с учетом этих принципов, то он и в жизни будет очень неплох. Опять –таки, речь идет о достаточно примитивном самостоятельном строении – коттедж премиум-класса любитель не спроектирует. Проектированием домов такого уровня заниматься должен только архитектор – новички здесь очень часто делают ошибки.



Содержание

1. Предварительный этап — разведка
2. Начало проектирования дома
3. Подвальное помещение / фундамент
4. Проект первого этажа
5. Второй этаж
6. Мансарда / крыша
7. Утверждение проекта для начала строительства

Геологическая разведка участка дома

С чего начинается «работа над проектом дома своими руками»? В первую очередь, при работе над проектом дома самостоятельно, необходимо провести геологическую разведку участка – оценить характер местности, почвы и узнать уровень стояния грунтовых вод. Лучшее время года для этого – весна, тогда их уровень находится максимально высоко и есть возможность с максимальной достоверностью определить этот показатель. Сделать это очень важно исходя из того, что именно данный показатель имеет наибольшее значение при закладке фундамента частного дома.

Для определения глубины залегания грунтовых вод рекомендуем обратиться к специалисту

Начало проектирования дома

Для наглядного примера наша редакция использовала программу бесплатную демо-версию программы «Визикон». Но все действия вполне можно выполнить и на обычном листе бумаги. Для примера был выбран простой проект двухэтажного дома 10 м х 10 м

Для проектирования домов необходимо будет «вооружиться» обычным тетрадным листом в клеточку и карандашом, задав при этом соответствующий масштаб. Рациональнее всего в данной ситуации будет поступить следующим образом – десять метров участка условно обозначить двумя клеточками. Таким образом, один сантиметр на линейке будет равняться 1 метру в реальной жизни – соотношение один к ста.

Шаг 1: наносим контур дома на тетрадный лист с помощью линейки и карандаша в масштабе 1:100, т.е. 1 см на бумаге будет равен 1 метру

Нанесение на бумагу контура самого участка, а также будущих строений. В данном случае все работы необходимо осуществлять в строгом соответствии с правильным масштабом – старательно перемеряя каждый метр на земле и нанося его на бумагу в соответствии размеров один к тысяче, вы обеспечиваете надежность и эстетичность возводимого здания. Нарисовать проект таким способом можно очень быстро. Обязательно надо учитывать не только контуры участка, отданного под проектирование и строительство, но и все расположенные объекты на участке, которые находились там еще до его планируемого возведения, и при этом их перенести не представляется никакой возможности. После этого можно будет приступить к проектированию самого здания – для упрощения задания, предположим, что проектируемый дом будет состоять из четырех комнат, кухни и двух санузлов (стандартное жилье для семьи из нескольких человек).

Подвальное помещение / фундамент

Несколько слов относительно проектирования подвального помещения. Необходимо отметить, что далеко не всегда в нем есть необходимость. Например, в том случае, если грунтовые воды стоят высоко, то это будет очень дорогим удовольствием – намного проще будет в проект включить еще одну комнату — как дополнительное помещение.



Проект первого этажа

Наносим на эскиз тамбур и прихожую – а уже из нее будут переходы в кухню и другие комнаты. Располагать помещения необходимо с учетом следующих моментов:

1. Санузел и кухню следует размещать в непосредственной близости друг к другу – благодаря этому расположению намного проще будет проводить коммуникации;
2. Очень неплохо, если составленный проект подразумевает отсутствие проходных комнат – это неотъемлемый элемент комфорта;
3. На первом этаже надо учитывать наличие всех вспомогательных конструкций и помещений – их расположение будет очень важно не только для обеспечения функциональной пригодности дома, но и для комфортного перемещения жильцов.

Шаг 2: чертим все комнаты и помещения первого этажа с необходимым размером

После этого располагаем и планируем все двери нашего дома

Шаг 3: проектируем двери на первом этаже

Затем окна с учетом желаемой освещенности комнат и вашего бюджета

Шаг 4: проектируем окна на первом этаже

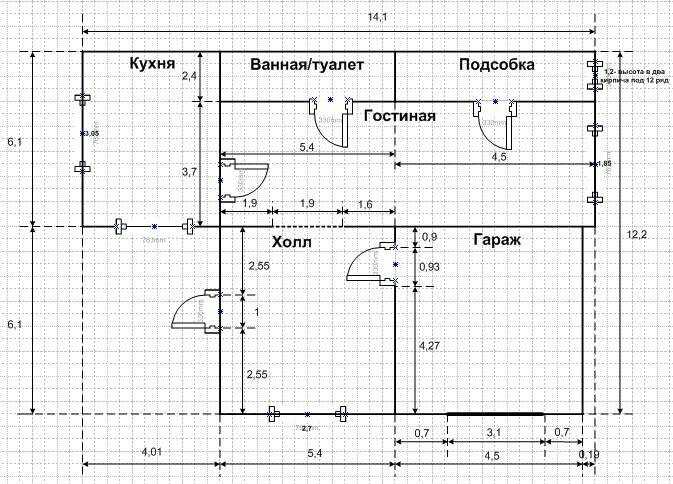

В итоге получаем такой первый этаж:

Вот такая получилась 3D модель первого этажа



Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Проектирование мансарды и крыши

Решили создать проект дома сами – не нужно будет пытаться нарисовать какую-то слишком «заумную» крышу с большим количеством изгибов. Запомните – крыша является одним из самых важных структурных компонентов в доме, и пытаться создавать дополнительную эстетичность, поставив под вопрос надежность, уж точно не стоит. Это все приведет к тому, что местах изгибов возникнут течи. Рисуете проект – будьте добры, исповедуйте принципы минимализма в архитектуре.

Для проектирования подобной крыши без архитектора не обойтись

Зависимость проектировки дома с изоляцией

Есть одно очень важное правило – все вспомогательные помещения необходимо строить с северной стороны. Несмотря на то, что теплоизоляция, выполняемая при помощи строительных материалов, имеет первостепенное значение, взаимное расположение комнат также нельзя выпускать из виду – хотя бы из-за экономии расхода энергии на обогрев дома.

Утверждение проекта для начала строительства

Необходимость корректировки проекта. Даже в том случае, если вы сами смогли изобразить на бумаге дом своей мечты, необходимо будет перед началом строительства дома все-таки проконсультироваться со специалистами – мнение грамотного прораба или же архитектора лишним не будет. Как минимум, необходимо будет согласовать следующие моменты:

1. Проведение электрики;
2. Проведение собственной канализации;
3. Проведение водоснабжения;

Необходимо понимать, что все указанные выше вопросы не являются художественной или архитектурной частью проекта. Это все — самые рутинные вопросы, грамотный подход к решению которых обеспечивается только профессионалами своего дела. В крайнем случае, любой недосмотр при самостоятельном составлении проекта дома, который допустил человек, не имеющий профильного образования, может быть подкорректирован грамотным прорабом, который практическую сторону любой идеи понимает намного лучше. Хотя даже в том случае, если проект составляется профессиональными архитекторами, то также не исключаются чисто практические недочеты.

Самостоятельная работа над проектом дома и ее преимущества

Проект своего дома вы можете создавать сами – для того, чтобы разработать чертежи взаимного расположения тех или иных помещений, а также определиться с местом дома на участке, не потребуется специальных знаний. Грамотный и ответственный подход к делу обеспечит вам успех мероприятия. Однако в плане проведения коммуникаций надо будет обязательно проконсультироваться с профессионалами. Таким образом можно будет правильно спланировать дом, который прослужит вам верой и правдой.

Читайте про следующие этапы строительства:

Смотрите также видео о том, как сделать проект дома самостоятельно

Читайте про предыдущие этапы строительства:



Как нарисовать проект дома

Составление основного проекта нового дома – одна из важнейших стадий любого строительства. Итак, как нарисовать проект дома с учётом сложнейших дизайнерских конструкций и пожеланий заказчиков.

Вернуться к оглавлению

Содержание материала

• 1 Основные стадии проектирования
• 2 Программы и онлайн-сервисы для составления проектов

Основные стадии проектирования

Первым делом квалифицированные специалисты строительных компаний должны провести точную оценку ландшафта, особенности грунта и климата.  Также перед тем, как нарисовать чертёж дома необходимо решить вопрос об использовании определённых строительных материалов, и только после этого приступать к начальной стадии проектирования.

Одна из важнейших стадий составления чертежа дома – проектирование фундамента. Здесь так же следует учитывать особенности грунта и наличие подземных вод. Ещё один немаловажный фактор, который может повлиять на эксплуатацию здания – погодные условия. Частые осадки и морозы довольно быстро испортят опоры фундамента, поэтому большинство строительных компаний рекомендуют устанавливать опоры в форме перевернутой буквы «Т». На чертеже будущего жилого дома должны точно отражаться расстояния от опор до поверхности бетона и ряд других параметров.

Как правильно нарисовать проект дома? Высококвалифицированные архитекторы начинают чертёж с нанесения основных осей и границ, в центре которых, в дальнейшем появятся основания капитальных и несущих стен здания. Если планируется возведение дома прямоугольной формы, координатные оси следует провести по центру наружных стеновых панелей. Далее на полученных линиях архитекторы располагают очертания стен и различных перегородок, после этого на чертёж попадают окна и двери, рядом с которыми на бумаге обязательно указывается направление открытия.

Перед тем, как нарисовать план дома в готовом виде, следует нанести на чертёж изображение кровли. Этот элемент размещается на бумаге с соблюдением строгих пропорций и основных геометрических правил, для того чтобы кровельное покрытие совмещалось с несущими стенами здания. В пригородных районах нередко встречаются жилые дома со сложной конструкцией крыши, выполненной в европейском стиле.

Вернуться к оглавлению

Программы и онлайн-сервисы для составления проектов

Проект собственного дома при желании можно составить самим.  Существует огромное количество онлайн-сервисов и комплексных пакетов программ для проектирования домов любой сложности. При работе с такими приложениями не требуется особых навыков в области строительства, сервисы такого класса имеют несложный пользовательский интерфейс и интуитивную систему управления. Пользователи могут не волноваться за соблюдения определённых пропорций и размеров проектируемого сооружения, программа сама выполняет такую работу.

Программы для проектирования зданий имеют необходимый набор специальных инструментов, которые помогут не только вносить яркие дизайнерские поправки в готовый проект, но и рассчитать приблизительную стоимость строительства. Людям, для которых работа с такими приложениями является большой проблемой, профессиональные архитекторы строительных компаний готовы нарисовать проект дома онлайн бесплатно и предоставить всю необходимую информацию по этому поводу.

Многие предпочитают обычный карандаш, рейсшину и другие чертёжные инструменты компьютерным программам в силу привычки. К тому же такие нарисованные проекты могут послужить основой для более детального проектирования в специальных программах.

На этом видео вы можете посмотреть, как в режиме онлайн можно нарисовать простой проект дома менее чем за 1 минуту.

Рисование планов этажей на бумаге

1. Дом
2. Инструменты на бумажной основе
3. Рисование планов этажей на бумаге

Мэг Эскотт

Существует множество программных пакетов для рисования планов этажей, но если вы не хотите их использовать (или, как я, не хотите использовать их постоянно), затем эта страница расскажет вам, как использовать бумагу для рисования планов этажей.

Когда использовать программное обеспечение и когда использовать бумагу

Мне нравится использовать комбинацию программных и бумажных инструментов. В начало процесса, если вы пробуете множество идей, которые я нахожу что это может быть быстрее сделать на бумаге, а не с помощью программного обеспечения. Когда вам нравится идея и вы хотите увидеть, работает ли она в точных размерах тогда это быстрее с программным обеспечением.

Выбор единиц измерения и масштаба для рисования планов этажей

Первое, что нужно выяснить перед тем, как вы начнете рисовать план этажа, — это какие единицы измерения и масштаб вы собираетесь использовать.

Единицы

Вы будете работать в футах и ​​дюймах (имперская система) или в миллиметрах, сантиметрах и метрах (метрическая система)?

Вероятно, это решение будет принято страной, в которой находится ваш дом. В США это, как правило, имперская система. В Великобритании и Австралии чаще работают в метрической системе. Канада немного смешанная, но официально метрическая.

Шкала

Теперь посмотрим на шкалу. Чтобы определиться с масштабом, вам нужно решить, на каком размере бумаги вы собираетесь работать.

Если вы работаете над всем домом или только над его секцией или комнатой, вам нужно убедиться, что вы можете разместить пространство, которое вы проектируете, на бумаге.

Большинство готовых архитектурных чертежей выполняются на бумаге очень большого размера, что нецелесообразно до стадии окончательного чертежа.

Я рекомендую работать на бумаге формата Letter (8,5 x 11 дюймов), если вы находитесь в США/Канаде, и на бумаге формата A4, если вы находитесь в Австралии/Великобритании. Мне нравится этот размер, потому что его очень легко носить с собой, он легко помещается на столе или на столе, и его не нужно катить. Если ваш новый дом не будет довольно большим, вы сможете разместить свой дизайн на бумаге такого размера, используя разумный масштаб.

В таблицах ниже показано, какой размер дома вы можете разместить на бумаге какого размера и в каком масштабе для имперской и метрической систем.

Imperial

Я включил стандартные форматы бумаги, начиная с малого и заканчивая большим.

Формат бумаги	S капуста	Макс. конструктивные размеры
Письмо (8,5 x 11 дюймов)	от 1/4 дюйма до фута (1/4″=1’0″) 1:48	34 x 44 фута
Letter (8,5 x 11 дюймов)	от 1/8 дюйма до фута (1/8″=1’0″) 1:96	68 x 88 футов
Letter (8,5 x 11 дюймов)	от 1/12 дюйма до 9 футов0012 (1/12″=1’0″) 1:144	102 x 132 фута
Letter (8,5 x 11 дюймов)	от 1/16 дюйма до фута (1/16″=1’0″) 1:192	136 x 176 футов
Таблоид (11 x 17 дюймов)	от 1/4 дюйма до фута (1/4″=1’0″) 1:48	68 x 88 футов
Таблоид (11 x 17 дюймов)	от 1/8 дюйма до фута (1/8″=1’0″) 1:96	136 x 176 футов
Таблоид (11 x 17 дюймов)	от 1/12 дюйма до фута (1/12″=1’0″) 1:144	132 x 204 фута
Таблоид (11 x 17 дюймов)	от 1/16 дюйма до фута (1/16″=1’0″) 1:192	176 x 272 фута
Арка D (24 x 36 дюймов)	от 1/4 дюйма до фута (1/4″=1’0″) 1:48	96 x 144 фута
Арка D (24 x 36 дюймов)	от 1/8 дюйма до фута (1/8 дюйма = 1 фут 0 дюймов) 1:96	192 x 288 футов
Арка D (24 x 36 дюймов)	от 1/12 дюйма до фута (1/12″=1’0″) 1:144	288 x 432 фута
Арка D (24 x 36 дюймов)	от 1/16 дюйма до фута (1/16″=1’0″) 1:192	384 х 576 футов

Метрическая система

Формат бумаги	Рекомендуемый масштаб	Макс. конструктивные размеры
A4 (21 x 27,9 см)	от 2 см до 1 м 2 см = 1 м 1:50	10,5 х 13,95 м
A4 (21 x 27,9 см)	от 1 см до 1 м 1 см = 1 м 1:100	21 х 27,9 м
A4 (21 x 27,9 см)	от 1 см до 2 м 1 см = 2 м 1:200	42 х 21 м
A3 (29,7 х 42 см)	от 2 см до 1 м 2 см = 1 м 1:50	13,95 х 24 м
A3 (29,7 х 42 см)	от 1 см до 1 м 1 см = 1 м 1:100	21 х 27,9 м
A3 (29,7 х 42 см)	от 1 см до 2 м 1 см = 2 м 1:200	42 х 21 м
A1 (59,4 х 84,1 см)	от 2 см до 1 м 2 см = 1 м 1:50	29,7 х 42,05 м
A1 (59,4 х 84,1 см)	от 1 см до 1 м 1 см = 1 м 1:100	59,4 х 84,1 м
A1 (59,4 х 84,1 см)	от 1 см до 2 м 1 см = 2 м 1:200	118,8 x 168,2 м

Миллиметровая бумага, калька и масштаб архитектора — действительно полезные инструменты. Вы можете купить их в магазине HPH.

Наконечник для линейки весов

Весы Architect имеют треугольную форму. Я использую зажим сверху, чтобы мне было легко найти сторону, которую я использую, потому что я знаю, какая сторона линейки должна быть вверху.

Архитекторы масштабируют с помощью зажима, чтобы показать, какой масштаб я использую

Как нарисовать план этажа

Взгляните на дизайн собственного плана этажа, чтобы определить пространство в вашем доме, а затем вернитесь сюда.

Наружные стены

Начните с рисования наружных стен дома. Это может помочь начать с основного контура дома — скажем, основного прямоугольника, а затем добавить к нему любые выступы. Если у вас есть внутренние измерения, а не внешние, выясните, какова толщина стенки. Это будет варьироваться в зависимости от метода возведения стен. Внутренние стены обычно имеют толщину около 4 1/2 дюймов, а внешние стены — около 6 1/2 дюймов. Если вы собираетесь рисовать планы этажей существующего дома, измерьте толщину стен у дверей и/или окон.

Внутренние кости

Далее перемещаемся внутрь. Имеет смысл начать с основного этажа. На этом этапе вы хотите добавить только кости дома. То есть любые стены, которые, по вашему мнению, будут несущими. Если вы проектируете или изменяете план дома или переделываете его, рисуйте только те стены, которые, как вы знаете, вы собираетесь сохранить.

Как только вы закончите свои кости, вы закончите на этом листе бумаги.

Достать кальку

Так что это секрет профессионалов. Возьмите свой домашний лист костей и положите сверху кальку. Вы можете использовать рулон кальки или книжку с калькой. Профессионалы используют рулон, но мне нравится книга, потому что шов книги помогает удерживать страницу на месте. Вы можете просто обвести верхнюю часть костей и работать с остальными местами на плане этажа.

Использование кальки для рисования планов этажей

Внутренние пространства

Заполните оставшиеся внутренние пространства. Это работает лучше всего, если вы начинаете с самых больших пространств и переходите к меньшим пространствам.

Планировка кухни и ванной комнаты

Добавьте план кухни и ванной комнаты. У меня есть страница о том, как рисовать символы плана этажа, которая охватывает все, что вам нужно для этого.

Остальные детали

Если не получилось вставить двери и окна так, как вы их вставляете, то как.

Дополнительные инструменты для домашнего дизайна на бумаге

Вот страницы, посвященные инструментам для домашнего дизайна на бумажной основе.

Следующие страницы также могут быть полезны: символы плана этажа, символы чертежа, бесплатное программное обеспечение плана этажа

Как нарисовать план этажа – Live Home 3D

Типы планов

Планы этажей на бумаге

Создание планов этажей на бумаге позволит вам визуализировать большую и подробную схему вашего проекта. Вы не ограничены в выборе личных знаков и пометок в дополнение к общим для выделения важных заметок и мест.

Этот традиционный метод вполне подходит. Однако, если вы хотите добиться большей гибкости и универсальности, например поделиться бумажными шаблонами дома с другими, чтобы узнать их отзывы, предпочтительнее использовать цифровую версию, нарисованную на компьютере или планшете.

Планы этажей на компьютере или планшете

Несмотря на то, что это решение кажется слишком сложным для пользователей, не разбирающихся в технологиях, существует множество простых программ, предназначенных для начинающих пользователей, занимающихся своими руками.

В целом, создание плана этажа на компьютере дает несколько преимуществ:

• Рисовать с помощью компьютерных инструментов намного быстрее.
• Любые будущие модификации плана очень просты.
• Быстрое получение 3D-плана на основе плана этажа.
• Легко делитесь планом с другими, независимо от расстояния.

В следующей статье мы обсудим этапы рисования плана этажа на компьютере.

Перед началом: Подготовка

Измерения участка

Если вам не нужно начинать с нуля, а нужно сделать ремонт или реновацию уже существующего дома или квартиры, первое, что нужно сделать, это измерить наружные стены и определить размеры внутренних стен. Не забудьте измерить все расстояния между дверями и окнами, а также высоту, ширину и возвышение этих предметов. Также очень важно измерить размер молдингов. Вы можете использовать Room Scanner на своем iPhone или iPad, чтобы измерить свою комнату и мгновенно получить цифровой план этажа.

Если вы планируете новый дом

Конечно, если ваша цель — построить новый дом, вы можете пропустить предыдущий шаг. Вместо этого критически важно проанализировать текущие предложения на рынке и решить, какой тип здания вы хотели бы видеть в конечном итоге. Например, вы должны определить, сколько этажей, спален, ванных комнат и входов в него будет входить. Вам нужно тщательно спланировать свой будущий дом, чтобы избежать наиболее распространенных ошибок в плане этажа.

Если вы не знаете, с чего начать, в Интернете есть различные готовые планы домов. Посетите специальные архитектурные веб-сайты, чтобы определить, какие детали вам нравятся и не нравятся.

Как нарисовать план этажа на компьютере

Как мы упоминали выше, мы рекомендуем создавать план этажа в цифровом формате. С современными технологиями для этой задачи можно использовать даже планшет, что является отличной новостью для тех из нас, кто перешел на такие устройства.

Найти программное обеспечение для дизайна интерьера

Существует множество приложений для домашнего дизайна — от простых до самых профессиональных. Некоторые из них работают онлайн, а другие нужно устанавливать на устройство.

Обычно родное программное обеспечение, установленное на устройствах, предлагает больше функций и в полной мере использует возможности операционной системы. Хороший пример — когда приложения для iOS используют технологию AR (дополненной реальности), поддерживаемую операционной системой. Программное обеспечение в Интернете обычно намного медленнее и ограниченнее, и оно не работает без подключения к Интернету.

В качестве примера для этой статьи мы будем использовать Live Home 3D. Live Home 3D — это мультиплатформенное программное обеспечение для домашнего дизайна, которое предлагает нативные приложения для каждой системы (Windows 10, macOS, iOS и iPadOS), при этом проекты по-прежнему можно использовать на разных платформах.

Получить приложение

Выберите масштаб проекта

Прежде чем начать, вы должны выбрать масштаб проекта. Самый распространенный масштаб для комнаты 1:25, 1:50 для квартиры и 1:100 для дома.

Чтобы выбрать удобный масштаб В Live Home 3D перейдите в «Настройки проекта» и выберите нужный вариант.

Выберите единицы измерения

Еще одна вещь, о которой вы должны подумать, прежде чем начать работу над планами дома, — это единицы измерения. В разных странах и частях мира используются разные системы измерения. Программное обеспечение, которое продается по всему миру, обычно предлагает все распространенные опции, поэтому не забудьте выбрать тот, который вам удобен.

По умолчанию Live Home 3D работает в имперской системе (например, в дюймах и футах), но вы можете легко переключиться на метрическую систему (например, в метрах, ярдах). Для этого щелкните раскрывающиеся списки в верхнем левом углу окна документа или выберите его в диалоговом окне «Параметры проекта».

Полезный совет: импортируйте план этажа

Если вы планируете ремонт и распечатываете свой план на бумаге, то вам повезло, потому что некоторые приложения для домашнего дизайна предлагают функцию импорта чертежей, которая еще больше облегчит и сократит процесс.

Просто отсканируйте или сфотографируйте свой план и экспортируйте его в виде изображения в формате JPEG или PNG, а затем проследите его с помощью строительных инструментов Live Home 3D. В этом случае вам нужно будет найти масштаб и единицы измерения на распечатанном плане помещения и установить их в программе.

Рисовать стены

Конечно же, план этажа начинается с наружных стен. В каждом приложении для домашнего дизайна есть инструмент для создания прямых стен. Используйте его, чтобы нарисовать периметр комнаты или дома.

Некоторые приложения предлагают инструменты для создания пространств произвольной формы. Live Home 3D расширяет свою коллекцию строительных инструментов с помощью Arc Wall для создания более сложных проектов, таких как круглые комнаты или арочные стены.

Внутренние стены делят дом на отдельные помещения. Добавляйте их осторожно, следуя своему плану.

Натяжные полы и потолки

Когда вы закончите со стенами, нарисуйте полы и потолки, чтобы завершить комнаты.

В Live Home 3D можно создавать полы и потолки любой формы благодаря специальным инструментам, таким как Floor/Ceiling Poly для полов и потолков нестандартной формы и Ceiling Opening Rect/Poly для потолочных проемов.

Полезный совет: нарисуйте полные комнаты

Некоторые приложения, такие как Live Home 3D, позволяют рисовать комнаты целиком. Инструмент «Комната» создает прямоугольную комнату с потолком и полом. Приложение отображает длину каждой стены во время рисования.

Преимущество Live Home 3D заключается в том, что вы можете построить план этажа, добавляя целые комнаты, и это очень просто, поскольку отснятый материал просматривается на лету.

Добавить двери и окна

После того, как вы нарисовали все стены, полы и потолки, вы должны добавить двери и окна.

В Live Home 3D их можно перетаскивать из огромной встроенной галереи объектов, и они автоматически интегрируются в стены.

Полезный совет: установите расстояние между объектами

Live Home 3D позволяет установить расстояние между объектами. Вы можете поместить объект (например, дверь, окно, мебель) на план, а затем вручную отрегулировать его положение или использовать инструмент «Умный размер», чтобы установить расстояние между нижележащими объектами или стенами.

Добавление размеров и маркировка видеоряда

Измерьте и отметьте длины между различными объектами, чтобы подчеркнуть важные расстояния. Кроме того, важной частью плана этажа являются метки метража, поэтому убедитесь, что вы используете их на своем плане.

Отметьте разные области цветом

Отметьте разные области разными цветами, чтобы сделать план этажа привлекательным и помочь визуально идентифицировать отдельные помещения.

В Live Home 3D по умолчанию все стены и полы на плане отмечены одним цветом. Чтобы сделать план более четким и привлекательным, вы можете установить отдельные цвета для разных комнат, настроив параметры заливки, обводки и штриховки 2D-чертежей. Вы также можете выбрать между контурным и растровым представлением изображения, и последнее закрасит все объекты на плане их реальными цветами.

Маркировка комнат

Добавьте метки для обозначения комнат и всех помещений квартиры или дома.

Еще один разумный способ сделать план понятным — указать названия комнат (например, холл, кухня, столовая, ванная, спальня и т. д.). Ваш план этажа будет выглядеть более читабельным и профессиональным с метками комнат.

Добавить мебель и лестницы

Это та часть, в которой цифровые планы наиболее эффективно вступают в игру. Добавляйте мебель и изменяйте ее расположение, чтобы определить наиболее понравившуюся конфигурацию.

Обычно в первую очередь добавляются основные элементы, такие как лестницы, ванны, душевые, туалеты и раковины. Затем добавьте на кухню необходимую мебель и спланируйте расположение рабочей поверхности, плиты, раковины, холодильника и обеденного стола. А потом и все остальное, от кроватей и столов до растений и украшений.

Настройка плана этажа на виде фасада

Вид фасада обычно доступен в профессиональных архитектурных программах; тем не менее, это полезно и для проектов DIY. Эта функция отображает вид проекта сбоку, что позволяет точно настроить положение объектов, обычно расположенных над полом, таких как окна, проемы, ниши и стеновые панели. Фасады позже можно экспортировать или распечатать, чтобы получить полное представление о плане.

Live Home 3D Pro — единственное относительно доступное приложение, предлагающее вид с высоты.

Экспорт плана этажа в графический файл

Вот оно! Ваш план этажа готов. После того, как вы закончите, вы можете экспортировать его в виде изображения, чтобы поделиться им с семьей, друзьями или подрядчиками.

Live Home 3D может помочь вам экспортировать план этажа всего за несколько кликов, предлагая расширенные параметры экспорта, которые помогут вам визуализировать именно то, что вы хотите, на конечном изображении. Приложение поддерживает экспорт в несколько графических форматов, включая PDF, BMP, TIFF, JPG и PNG. Узнайте о 8 способах поделиться своим дизайном интерьера.

Посмотрите на свой интерьер в 3D!

Вот дополнительный бонус, который можно получить при использовании программного обеспечения, такого как Live Home 3D. Пока вы рисуете план этажа, программа автоматически создает 3D-вид.

Вы можете в любой момент переключиться на 3D-просмотр и продолжить редактирование в 3D-режиме, если предпочитаете более наглядный формат.
