Проект дома своими руками — 98 фото процесса проектирования от А до Я

Строительство даже самого маленького домика начинается с проектирования. Подготовленный на бумаге проект позволит спланировать площадь постройки, количество комнат, окон и дверей, а также просчитать стоимость работ и количество необходимых материалов.

Собираясь строить дом, можно обратиться за помощью в специализированные компании заказать проект, выбрать подходящий из числа готовых или самостоятельно разработать план нового жилища.

Создавать проект дома своими руками рациональнее тогда, когда все строительные работы планируется выполнять без посторонней помощи.

Содержимое обзора:

Первый этап – планирование

Первая стадия разработки проекта предполагает общее планирование будущего дома, его размеров, предназначения, наличия гаража или других дополнительных построек, а также географических особенностей участка, наличия или отсутствия системы канализации и водоснабжения.

Второй этап – эскизы

На втором шаге все условия и желания учитываются и собираются в некую модель дома с уже определенным количеством этажей и комнат.

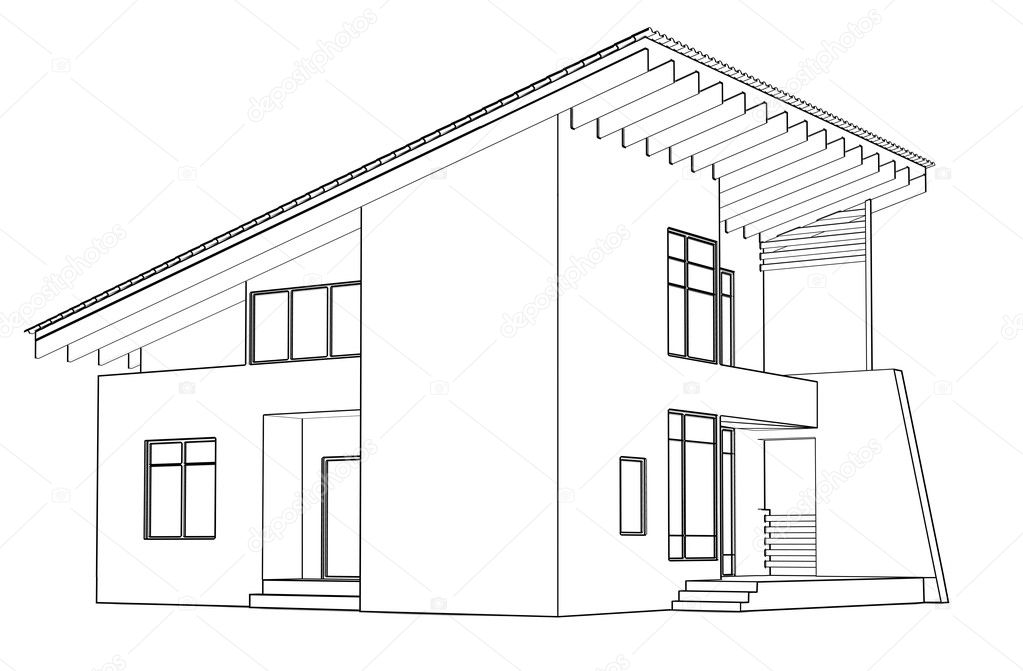

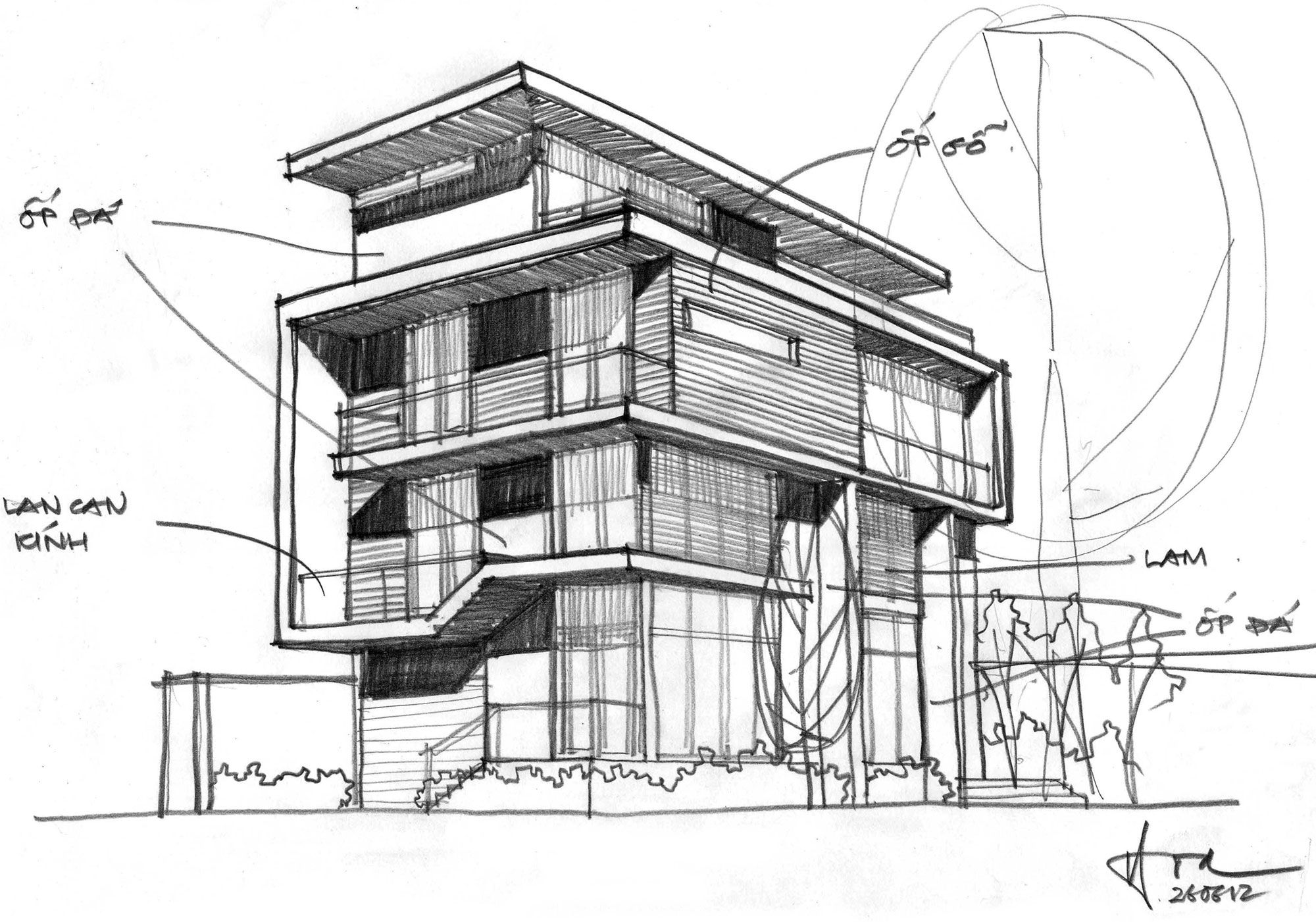

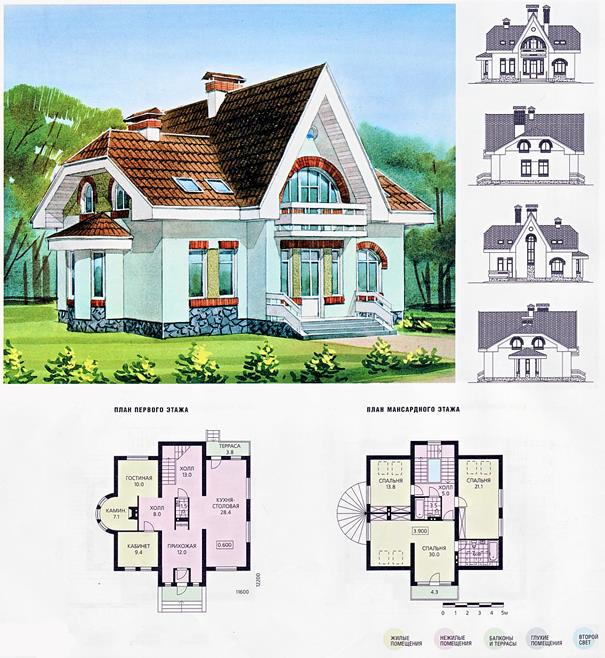

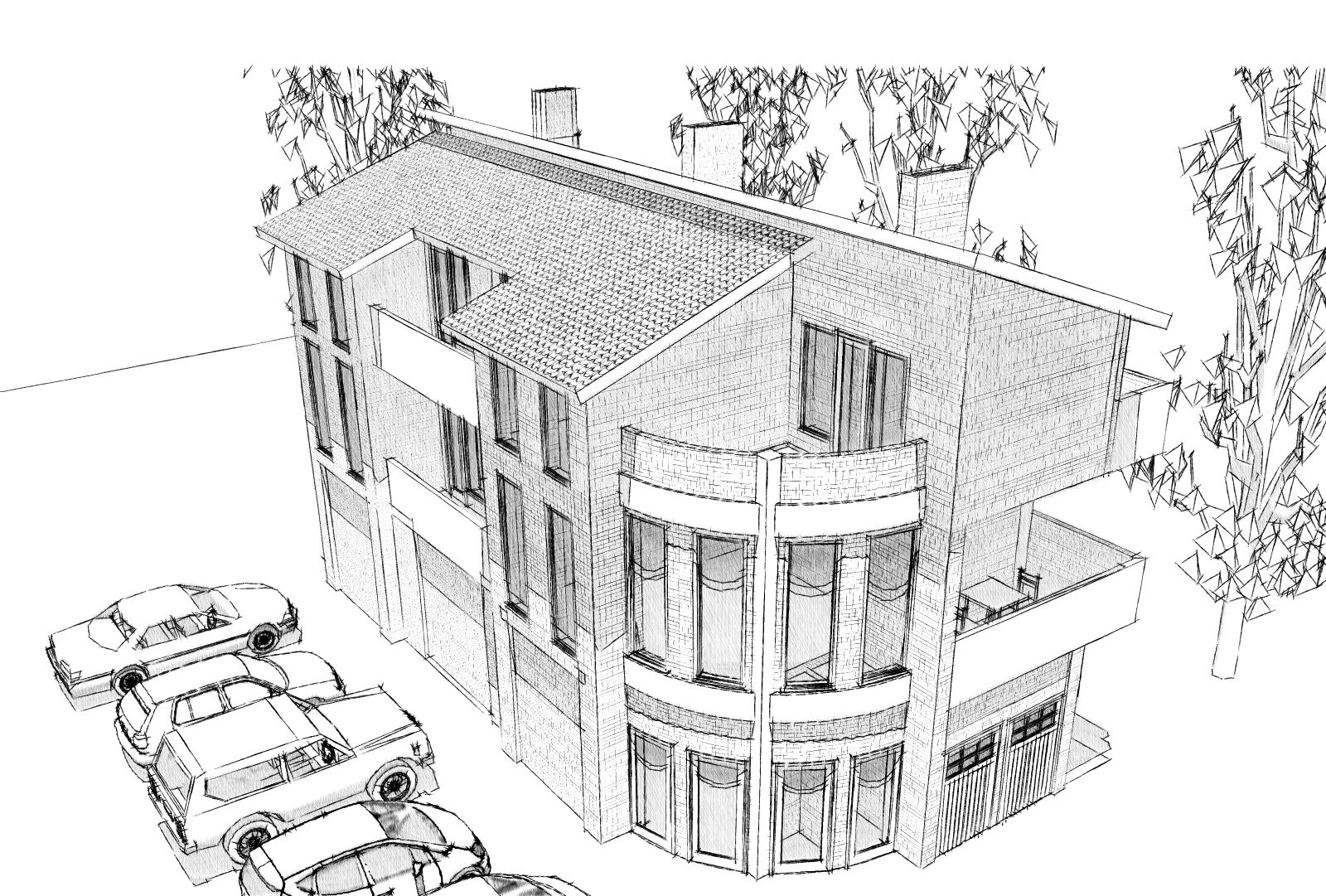

Эскизный проект имеет характер наброска и изображает будущее здания с разных сторон: фасада, сбоку, сзади и в разрезе (поперечном и продольном).

Здесь же приводится перечень используемых материалов, а также отмечаются особенности конструкции дома: вид кровли, толщина стен и перекрытий.

Перед тем, как приступить к собственному проекту дома, лучше внимательно изучить фото готовых планов, чтобы почерпнуть идеи и опыт.

Третий этап – рабочий план

Рабочий вариант проекта служит руководством для строительной бригады и предполагает полное описание всех предусмотренных работ по строительству дома: архитектурных, конструктивных, инженерно-технических и дизайнерских.

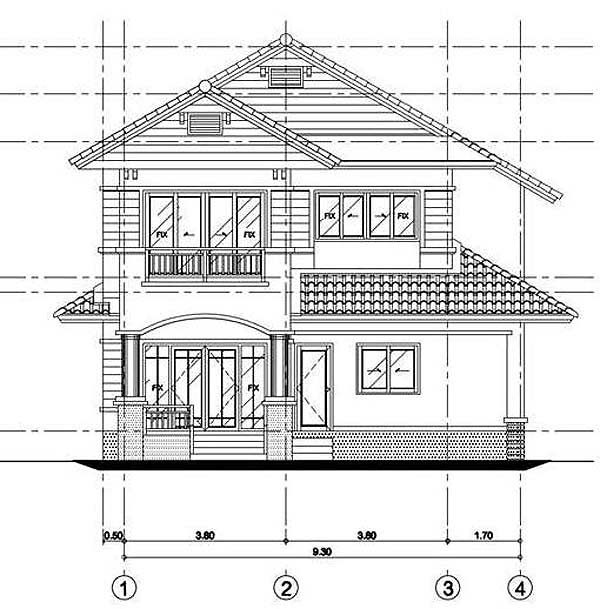

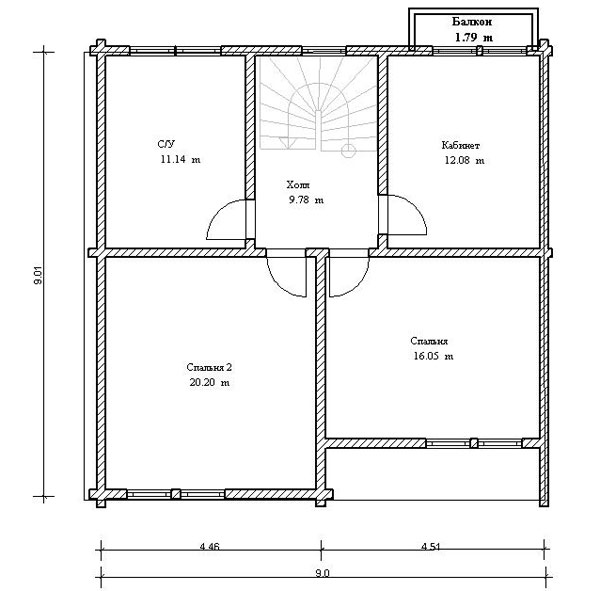

В проекте архитектурного типа намечаются и прорисовываются местоположение всех помещений, их площадь, наличие балконов или террас, размерность окон и дверей, уклон крыши, толщина стен.

Важно! Остекление и отделку балконов можно заказать по низким ценам на сайте viploggias.ru. «Современный Балкон» — это компания с многолетним опытом.

Конструктивный тип проекта предполагает детальное рассмотрение каждого элемента дома от фундамента, стен и перекрытий до дымохода, лестниц и стропил. Например, прикладывается полная расшифровка характеристик к окнам, где отмечается ширина профиля, тип накладки, количество слоев стеклопакета, наличие подоконника.

Инженерно-техническое проектирование направлено на составление подробного плана выполнения работ по налаживанию канализации, водоснабжения, вентиляции, отопления, электропроводки, системы заземления и охраны.

Дизайн-проект вносит заключительные коррективы в строительство дома. На данной стадии окончательно определяются с цветовой гаммой фасада, стен, кровли и внутренней отделки помещения.

Проект дома из бруса

Чаще всего в качестве основного материала для постройки выбирается экономичное, прочное и долговечное дерево.

Однако проект частного дома из бруса требует соблюдения некоторых условий:

  • Если для строительства необходимы брусья более 6 м, то потребуется дополнительное утепление стыков бревен;
  • Стыки размещаются в шахматном порядке;
  • Число углов должно быть четным;
  • Особое внимание необходимо уделить грамотному распределению нагрузки;
  • Бревенчатые перегородки размещаются только над несущими стенами или на дополнительных столбах.

Проект кирпичного дома

Проект дома из кирпича должен обязательно включать в себя оценку финансовых возможностей, так как этот тип постройки отличается дороговизной и необходимостью создания крепкого и затратного фундамента.

Обратите внимание!

При строительстве кирпичных домов следует учитывать и другие особенности материала: использование глиняного кирпича на нижних этажах, двойная гидроизоляция в ванной комнате, армирование стены для большей прочности, строгое соблюдение горизонтальности кладки, выкладывание оконных и дверных проемов с четвертью.

Проект с террасой

Правильная и грамотная пристройка к дому террасы тоже требует отдельного проекта. При его составлении необходимо учесть ее устройство, расположение, степень открытости, форму и наличие ступенек.

Чаще всего терраса размещается около одной из стен дома или окольцовывает всю постройку, реже устанавливается отдельно от жилого здания или примыкает к бассейну.

Как и в проекте дома, в плане террасы обязательно указываются площадь, размеры, материалы, масса конструкции и тип фундамента.

Как выполнить проект дома своими руками?

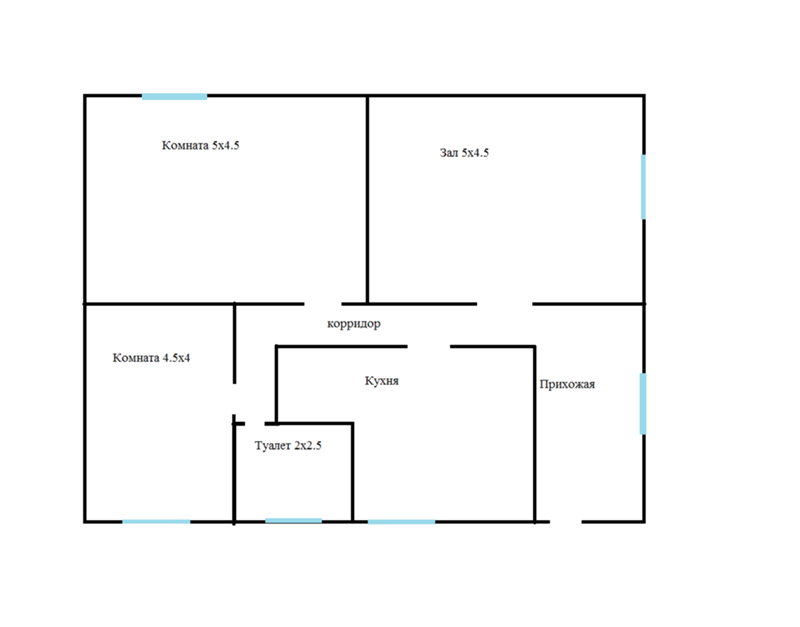

Необходимо запастись бумагой, линейкой и карандашом и постараться детально изобразить свой будущий дом.

Ориентирами и помощниками станут размещенные в интернете готовые типовые проекты, дополнив и расширив которые можно получить идеальный план нового здания.

Обратите внимание!

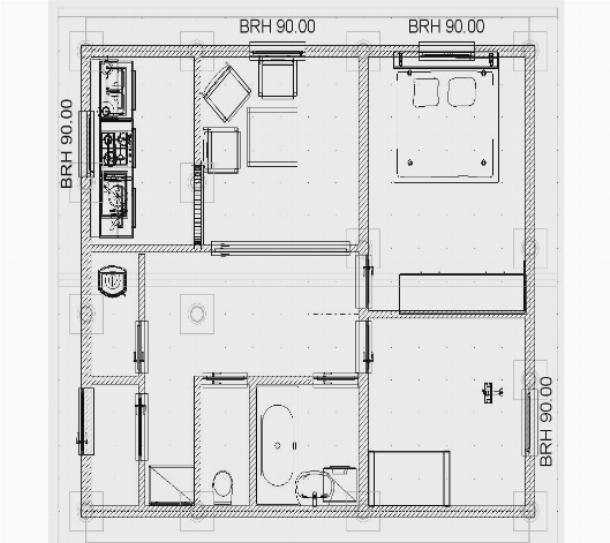

Фото проекта дома своими руками

Обратите внимание!

Как сделать дизайн-проект самому: пошаговая инструкция — INMYROOM

Создать грамотный интерьер по силам не только человеку с профессиональным образованием в области архитектуры и дизайна, но и дилетанту.

Достаточно уметь чертить и читать чертежи, выполнять работы последовательно, переходя от общего к частному, считает Екатерина Саламандра из бюро «Общая площадь», и все получится. Запоминайте последовательность действий!

Отметим сразу — первые два этапа требуют максимального внимания от начинающего дизайнера. Даже маленькая ошибка может в итоге перерасти в головную боль в процессе ремонта.

Замер

Любая фантазия может столкнуться с невозможностью вписать ее в существующие габариты квартиры. Поэтому грамотный замер помещений — основа основ будущего проекта.

Нарисуйте или распечатайте планировку своей квартиры и укажите на ней все реальные размеры ваших помещений. Помечайте на плане коммуникации, проемы, высоты. Используя компас, укажите стороны света.

План в масштабе

Теперь следует вычертить планировку квартиры в масштабе, например, 1:50. Это можно сделать по старинке, при помощи линеек и карандашей.

А можно сделать план в специальных программах на компьютере, например, в отличном приложении Remplanner, где вы можете совершенно бесплатно начертить не просто планировку, а создать полноценный дизайн-проект на всю квартиру.

Онлайн-планировщик Remplanner

Совет INMYROOM: совершенно верно! В отличие от всех существующих на сегодня программ и решений Remplanner — единственный в России планировщик для ремонта, который полностью заменяет технический проект. Вся информация разнесена в проекте по 16 листам — любая, даже неопытная бригада сможет сделать ремонт по этим чертежам.

Функционал Remplanner впечатляет: неограниченное количество вариантов перепланировки и расстановки мебели, 3D-визуализация, расчет стоимости материалов и даже расчет сметы и объема работ для строителей! Плюс бесплатная помощь профессионалов на всех этапах.

И кстати, Remplanner протестирован и одобрен реальными инженерами и проектировщиками — да вы попробуйте сами!

Онлайн-планировщик Remplanner

Техническое задание

Техническое задание — это ваш план для дальнейшей работы над проектом. В нем вы указываете свои пожелания по стилю, составу и наполнению помещений и прочую информацию, которая поможет сделать интерьер максимально логичным и соответствующим всем вашим требованиям.

Помимо текстовой части подберите фотографии интерьеров, которыми вы бы хотели вдохновиться в процессе работы. Это можно сделать и до выполнения замеров помещения.

Дизайн-проект бюро «Общая площадь»

Планировочное решение

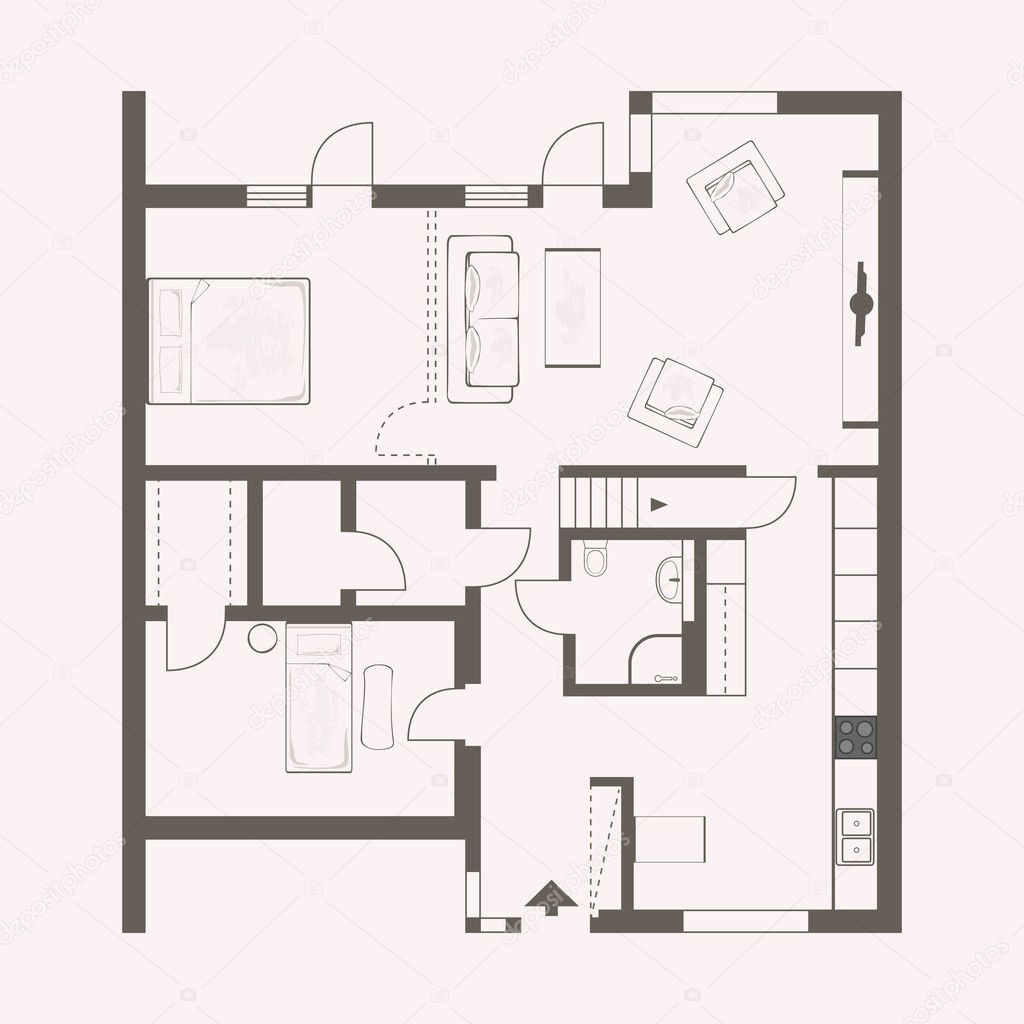

Настало время взять план квартиры и попытаться разместить на нем свои пожелания, описанные в техническом задании. Если требуется перепланировка, первым делом изучите, как сделать ее законно. В получившихся помещениях обозначьте функциональные зоны и расставьте необходимую мебель.

Чтобы планировка была эргономичной, советуем изучить «Библию проектировщика квартир» — труд Петера Нойферта и Людвига Неффа «Проектирование и строительство».

Объемная модель

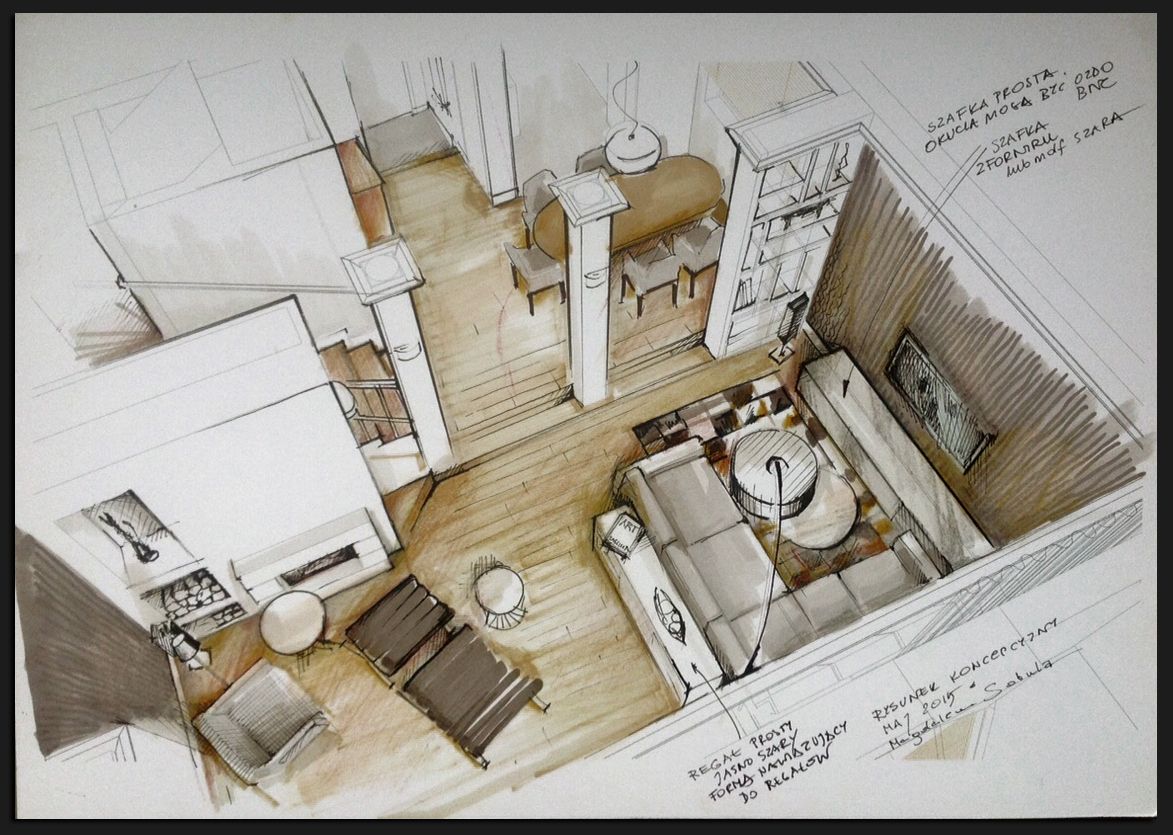

Пора превращать плоскую планировку квартиры в объемную модель и вдумчиво в ней прогуляться! Я выполняю такую модель в программе SketchUp.

В результате возникает понимание, насколько «плоские» идеи будут удобны в жизни, приходит понимание грамотного использования различных видов отделочных материалов, прорабатываются детали мебели и многое другое. На полученный «каркас» вы затем без колебаний сможете подобрать отделочные материалы и все необходимое.

Дизайн-проект бюро «Общая площадь»

Стилистическое решение

Перед началом этого этапа вы имеете четкое функциональное и эргономичное понимание своего будущего интерьера. Теперь пора перечитать техническое задание, пересмотреть картинки вдохновляющих интерьеров и приступить к дизайну в узком понимании этого слова.

Подбирая отделочные материалы, мебель, предметы освещения, элементы декора, не забывайте о параметрах вашей квартиры. Низкие потолки, скудность естественного освещения и прочие факторы могут воспрепятствовать красивому воплощению ваших идей. Кстати, подобранные материалы затем будет несложно перевести в примерный бюджет на их закупку.

Дизайн-проект бюро «Общая площадь»

Чертежи

Пора перевести свои идеи в грамотный план работы по их реализации! На копиях планировки квартиры нужно создать чертежи для демонтажа, монтажа, размещения отделочных материалов, обозначить точки осветительных приборов, расставить розетки и выключатели, вычертить раскладку плитки в санузлах.

Вы должны создать четкий план работы, который позволит вам спокойно перенести процесс ремонта и остаться довольным его результатом. Да, с рабочими чертежами ремонт имеет свой конец!

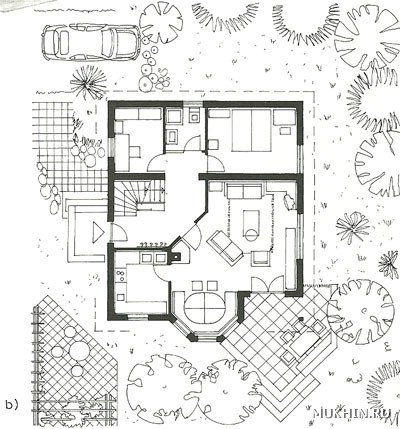

Как начертить план участка | Садовый дизайн и проектирование

Гораздо проще делать все расчеты и проекты на бумаге, чем непосредственно на участке земли, предназначенном для разбивки сада. В этом случае неизбежные ошибки и просчеты вам будет исправить гораздо легче.

Сначала следует нарисовать эскиз плана имеющегося в вашем распоряжении садового участка, а затем вносить в него все детали, в соответствии с вашими идеями.

Если участок большой, разбейте его на отдельные секторы, которые объедините позже. Набросок небольшого по размерам сада поместится на одном листе бумаги. По краям листа не забудьте оставить поля, на которых будут записаны промеры.

Нужные инструменты для измерений участка и составления чертежа

1. Измерительная лента — удобнее всего пользоваться рулетками длиной 30 м, с ними легко работать, а обычные пластиковые ленты плохо скручиваются.

2. Металлическая линейка длиной 1,8 м для измерения небольших расстояний.

3. Колышки, с помощью которых проводят разметку участка или закрепляют конец измерительной ленты (для фиксации конца рулетки прекрасно подходит металлический шампур для шашлыка).

4. Карандаши, точилки и ластик.

5. Планшет с зажимами и миллиметровая бумага.

Первый черновой вариант чертежа

Запишите размеры всех основных элементов сада, таких, как деревья, дорожки или гараж. Не рисуйте на плане то, от чего вы решили избавиться.

Легче всего измерить небольшой садик прямоугольной формы. Иногда длину его границ участка можно определить, просто пересчитав число пролетов штакетника и умножив его на длину одного пролета.

Большинство объектов можно нанести на план, измерив под прямым углом расстояние от них до границ участка земли.

Если участок имеет неправильную форму, можно натянуть веревочные шнуры под прямыми углами к его сторонам, а затем сделать необходимые промеры.

Первый чертеж плана будущего сада может быть очень простым, на нем должны быть нанесены только основные измерения. Не включайте в него то, что вы не хотите видеть в новом саду.

Промежуточный вариант чертежа участка

Сделав необходимые промеры участка и изготовив первый чертеж будущего сада, можно приступить к более тщательному его планированию.

На этом этапе работы можно дать волю фантазии, стараясь воплотить все свои желания на бумаге. Эскизы следует рисовать с соблюдением масштаба.

После того как будет готов основной план, обязательно начерченный в соответствии с реальным масштабом, начинается самый интересный этап в планировании будущего сада. Именно в этот момент все ваши мечты начинают воплощаться в действительность. Однако, чтобы в дальнейшем не возникало трудностей, теперь все изменения, наносимые на план, должны быть выполнены в масштабе.

Для этого грубый набросок очертаний сада, сделанный сразу после промеров участка, следует перенести на чертежную бумагу или миллиметровку. Эта процедура позволит точно рассчитать количество необходимых строительных материалов (по крайней мере, каменных блоков и кирпича), протяженность границ участка и размеры лужаек и газонов.

Первый черновой вариант чертежа

Промежуточный более точный вариант плана участка

Удобнее всего пользоваться миллиметровой бумагой, которая продается в специализированных магазинах канцелярских и художественных товаров.

Если сад маленький, его план можно нарисовать на одном листе стандартного размера; если участок имеет внушительные размеры, эскизы его отдельных частей можно разместить на нескольких листах, однако и в этом случае лучше нарисовать общий план на одном большом листе миллиметровки.

Необходимо выбрать такой масштаб, чтобы план сада поместился на листе бумаги. Для большинства небольших участков подходит масштаб 1:50 (1 см на плане соответствует 0,5 м в действительности), для больших удобнее пользоваться масштабом 1:100 (1 см на плане соответствует 1 м участка).

Сначала нарисуйте границы будущего сада и местоположение дома, не забыв изобразить все двери и окна. Затем нанесите на чертеж все то, что вы хотели бы сохранить на участке в неизменном виде.

Все необходимые размеры имеются на выполненном от руки черновом эскизе, который вы рисовали, измеряя участок.

Все, что должно быть удалено из будущего сада, на чертеж не наносите.

На плане, приведенном здесь в качестве примера, указан летний садовый домик, так как он удобно расположен, и его решено оставить. Изображение яблони, находящееся в левом верхнем углу, на этом этапе работы сохранено, так как, возможно, это дерево могло бы пригодиться при оформлении сада. Однако в окончательном варианте планировки от него пришлось отказаться.

Окончательный вариант плана участка

1. Будьте готовы к тому, что, прежде чем будет готов окончательный вариант плана, придется нарисовать несколько эскизов. Это делают даже специалисты своего дела. Тому же, кто это делает впервые, не следует экономить на бумаге.

Чтобы убедиться в правильности решений, лучше сделать несколько рабочих чертежей. Значительно облегчить работу можно, сняв несколько фотокопий с первого эскиза, на котором изображены лишь основные элементы сада, и используя их в качестве шаблона.

2. Можно упростить работу, если на основной план сверху наложить кальку и пробовать располагать элементы сада, рисуя на ней.

Даже если у вас нет чертежной доски или специального планшета, которым пользуются художники, вполне подойдет обычный канцелярский планшет с зажимами.

3. Если вы предпочитаете цветное изображение, удобно пользоваться прозрачными пленками и специальными фломастерами для ретропрожекторов или кодоскопов.

В этом случае ненужные линии легко стираются кусочками ваты или промокательной бумагой.

4. Можно вырезать фигурки основных элементов, используемых в планировке сада (прудик, клумбы, садовая мебель и т.д.), из бумаги, соблюдая масштаб. Передвигая их по поверхности чертежа, можно легко найти оптимальное для них местоположение. Однако после того, как сложится окончательное впечатление, эти предметы все-таки придется нарисовать. Если этого не сделать, согласованность и связность элементов в оформлении сада может быть утеряна.

Пользуясь данными, нанесенными на черновой эскиз, выполненный от руки во время снятия промеров участка, нарисуйте план сада в соответствии с масштабом. Для этого целесообразно воспользоваться миллиметровой бумагой.

Советы для составления плана участка

Если у вас нет навыка чертежных работ, попробуйте воспользоваться приведенными ниже советами. Они могут быть вам полезными.

► Сначала рисуйте внешние очертания участка, затем положение дома и других основных элементов оформления сада. Прежде чем что-либо наносить на план, убедитесь в правильности проведенных ранее промеров.

► Вслед за основными элементами нарисуйте такие детали, которые легко разместить на плане (например, прямоугольные клумбы, круглый прудик или сарайчик) и расположение которых не вызывает сомнений.

► Заштрихуйте или закрасьте те детали планируемого сада, про которые вы точно знаете, что они останутся в окончательном варианте (например, ограда и садовые дорожки, которые вы не собираетесь менять). Те элементы, в целесообразности или расположении которых есть определенные сомнения, рисуйте сначала карандашом. В таком случае будет легче вносить необходимые изменения, не перечерчивая плана. После того как определится их окончательное место, обведите их контуры чернилами и закрасьте.

► Для того чтобы нарисовать изогнутые линии и окружности, можно пользоваться циркулем, разными круглыми предметами или, что гораздо удобнее, специальными гнущимися линейками, форму которых можно изменять.

Специальные программы для ландшафтного проектирования

Если у вас есть возможность приобрести специальные программы для ландшафтного проектирования, а также вы обладаете определенными навыками работы на компьютере, то для вас компьютерное моделирование участка станет более оптимальным решением, нежели чертежи на бумаге.

С помощью программы вы сможете спроектировать участок, не просчитывая размеры на каждом этапе, не тратя время на переделки чертежа, а также на прорисовку отдельных объектов.

Помимо профессиональных продуктов для проектирования участка или сада, есть программы предназначенные для обычных пользователей, работе с ними научиться значительно проще.

Вот программы, которые мы рекомендуем вам попробовать для планирования на вашем садовом участке.

Cамостоятельное проектирование

Программы для самостоятельного проектирования домов


Популярная поговорка утверждает, что дом построить на самом деле легко: нарисуем, мол, и будем жить. И это правильно: прежде, чем воплощать столь масштабную мечту, её нужно для начала визуализировать, изобразив эскизный проект коттеджа на бумаге. А поскольку на дворе всё-таки XXI век, и у каждого мечтателя под рукой найдётся компьютер, то удобнее и проще заниматься проектированием в электронном виде. Для этого сегодня существует немало удобных и простых программ, которыми архитектор-любитель может воспользоваться бесплатно.

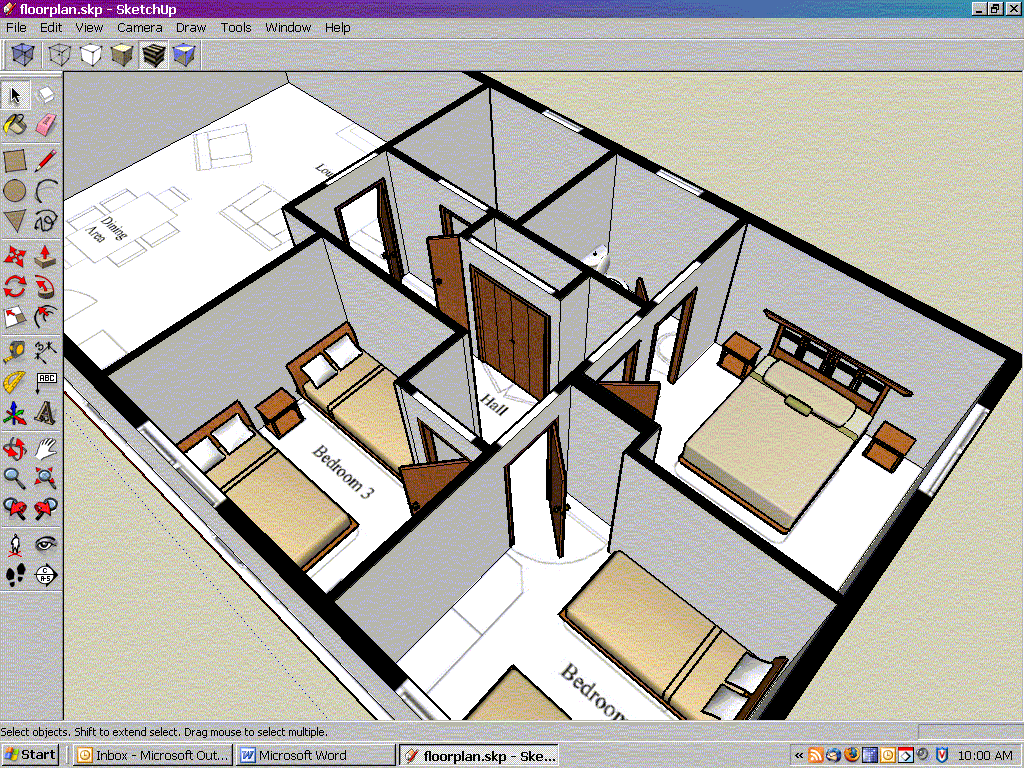

Google SketckUp: скачивайте и действуйте

Как и большинство продуктов Google, эта программа проста в освоении, а основные функции интерфейса можно освоить буквально за один день. Существует профессиональная платная версия SketckUp, которая предоставляет разработчику проектов широкий инструментарий. Для тех же, кто собирается всего лишь нарисовать эскизный проект дома, цена равна нулю, так как упрощённая версия распространяется бесплатно. В качестве бонуса стоит упомянуть встроенный русификатор, изрядно упрощающий жизнь отечественным пользователям.

Используйте все функции Google SketckUp:
  • рисуйте эскизный план, пользуясь знакомым каждому набором инструментов, «перекочевавшим» из популярных графических редакторов;
  • создавайте образец эскизного проекта дома в 3D формате, вносите в него исправления и дополнения, какие считаете нужными;
  • сохраняйте созданные варианты проекта в распространённых форматах изображений PNG, JPG и других;
  • обучайтесь работе с программой с помощью доступных пособий и справочных материалов;
  • составляйте статистику расхода стройматериалов, необходимых для реализации проекта.

Последний пункт списка выглядит наиболее привлекательно для начинающего застройщика. Программа поможет составить смету по материалам, в которую останется подставить текущие цены и рассчитать итоговую сумму.

При всех своих достоинствах Google SketckUp нельзя назвать полноценным инструментом для проектирования. Она предназначена, в первую очередь, для создания 3D моделей зданий, интерьеров и ландшафтов. Для изготовления строительных чертежей понадобятся другие программные продукты.

SweetHome: для профи и для дилетантов

Каждый, кому довелось работать с этой программой, отмечает её простоту и функциональность. Удобный инструмент для домашнего проектирования позволяет даже человеку, не отягчённому специальными знаниями, изобразить эскизный план дома на плоскости либо в объёмном формате. Расширенная версия рассчитана на профессиональных проектировщиков и дизайнеров. Если вы уже обладаете минимальным багажом навыков, то можно обойтись без видеоуроков по использованию SweetHome. Впрочем, обучение не займёт много времени, одного-двух дней для освоения основных инструментов будет вполне достаточно.

В пользу выбора SweetHome говорят следующие аргументы:

  • русскоязычные обучающие материалы в свободном доступе;
  • функция одновременной работы с планом и трёхмерной моделью проектируемого объекта;
  • настройки, позволяющие регулировать размеры помещения, цвета и текстуры поверхностей, а также другие параметры;
  • обширные библиотеки предметов и элементов для интерьерного дизайна, включающие мебель, бытовую технику, двери, аксессуары;
  • режимы просмотра в 3D формате, в том числе осмотр помещений сверху и из любой выбранной точки, виртуальная прогулка по дому и т. д.


Результаты своих трудов можно экспортировать в один из наиболее распространённых графических форматов и в таком виде предъявить менеджеру строительной компании, прорабу, дизайнеру, чтобы исключить недопонимание. Ещё одна интересная функция: после того, как 3D эскиз проекта дома будет готов, вы сможете сделать видеоролик с осмотром комнат и даже выставить его для всеобщего одобрения в соцсетях.

Дом-3D: внимание к мелочам

Если вы являетесь сторонником серьёзного и вдумчивого подхода к делу, то имеет смысл освоить программу Дом-3D. Обилие функций, заложенных разработчиками, потребует определённых усилий по их освоению, но потраченное время окупится сторицей. С помощью этой программы вы:

  • разработаете подробный эскизный проект частного дома или перепланировки квартиры;
  • создадите интерьер, в котором найдётся место любимому креслу-качалке, «навороченному» мультимедийному центру и другим вещам, создающим ваш персональный уют;
  • спроектируете недостающую мебель, которая после изготовления идеально встанет на предназначенные места.

Архитектурный модуль программы предусматривает подробную разработку отдельных элементов здания, в том числе стен, перекрытий, конструкций крыши и т.д. Одним словом, он обеспечивает практически все этапы проектирования дома. Другие функции нужны для выбора оттенков и фактур отделки, расчёта деталей корпусной мебели и даже для выбора раскладки керамической плитки. Разумеется, в перечень функций входит 3D визуализация и виртуальное путешествие по комнатам. Кроме того, разработчики предусмотрели интересную опцию – разработкe шаблонов цветовых схем для смены цветовых решений интерьера. Как видим, Дом-3D предоставляет весьма обширный функционал, которым стоит овладеть для создания собственных интересных проектов.

FloorPlan 3D: точность и реалистичность

Ещё одна программа, которая делает эскизное проектирование домов доступным для широкой публики — FloorPlan 3D. Она ориентирована, в первую очередь, на разработку внутреннего и наружного дизайна, но и возможности планирования тоже неплохи. Продукт привлекает яркостью и реалистичностью 3D-визуализации, позволяющей оценить взаимное расположение помещений или предметов обстановки и найти для них оптимальное цветовое решение.

Функциональные возможности программы:

  1. Изготовление точного плана. Эскизный проект жилого дома или отдельной комнаты будет отрисован с точностью до сантиметра.
  2. Этажность. Программа не замыкает вас в единственной плоскости: дом можно сделать двухэтажным, оборудовать романтичной мансардой или просторным подвалом для хозяйственных нужд.
  3. Реалистичные размеры. Создавая интерьер будущего жилища, можно использовать образцы мебели, бытовой техники и утвари из соответствующих библиотек. Если размеры предметов не совпадают с реальными, используйте функцию корректировки габаритов. Благодаря этому при переносе результатов «в натуру» не придётся ломать голову, как втиснуть слишком длинный диван в предназначенный для него проём.
  4. Объёмная визуализация. Эскизный проект дома (пример на картинке) сначала создаётся как плоский чертёж – так удобнее. Затем вы расставляете мебель и переходите в режим 3D визуализации, чтобы оценить обстановку и исправить огрехи. Объёмное изображение позволяет не только смотреть на комнаты сверху, но и бродить по ним, рассматривая интерьер с разных ракурсов.
  5. Красивые текстуры. К программе, помимо прочих функций, прилагается обширная библиотека текстур, позволяющая визуализировать всевозможные варианты отделки. Например, на пол можно постелить ламинат, уложить ковровое покрытие или мраморную плитку, между этажами установить деревянную или бетонную лестницу и т.д.
  6. Ландшафт. Функционал программы позволяет заранее подумать о том, как будет выглядеть участок после окончания строительства. Вы сможете заранее распланировать будущий сад, разметить, как пролягут дорожки, где будет клумба с кустами роз и где раскинутся плантации помидоров.
  7. Фото на память. Во время виртуальных прогулок по дому можно снимать видео и делать эффектные фото с наиболее впечатляющих ракурсов. Картинки и ролики легко экспортировать в любой из популярных форматов, чтобы сохранить на память или выставить на своей страничке в соцсети.

FloorPlan 3D – удобная программа для тех, кто собирается строить дом или делать ремонт в городской квартире. В ней предусмотрена функция, позволяющая быстро рассчитать приблизительную смету. Программа формирует список строительных и отделочных материалов после того, как вы закончите проектирование загородного дома. Цена каждой позиции легко уточняется в ближайшем строймаркете, после чего подсчёт затрат не составляет никакого труда.

Остаётся добавить, что для профессионального дизайна предусмотрена расширенная версия с богатым набором сложных функций. Лайт-вариант существенно проще в освоении, к тому же предлагается на общедоступной основе.

Профессиональные программы для архитектурного проектирования

Разница между простыми инструментами любительского архитектурного дизайна и специальным программным обеспечением достаточно велика. Наиболее заметный критерий, разграничивающий домашнее и профессиональное проектирование дома – цена программ: чем она выше, тем более сложен и функционален продукт. Как правило, суммы в ценниках фигурируют немаленькие, поэтому для дилетантов покупка такого ПО не имеет большого смысла. Но всё же иметь общее представление об этих программах не помешает.

Ревит

Один из наиболее популярных программных продуктов в профессиональной среде содержит множество функций, необходимых каждому серьёзному разработчику и позволяющих готовить полноценные строительные чертежи, делать расчёты, формировать спецификации. Разумеется, нарисовать эскизный проект дома с помощью Ревита не составит никакого труда. Но прежде, чем приступить к проектированию, придётся приложить немало усилий для освоения сложного интерфейса.


Архитекторы ценят Ревит за высокую производительность, возможность создания собственных библиотек архитектурных элементов и наличие функции группового доступа к материалам проекта. Однако тем, кто мало дружит с английским языком, будет сложно освоить разнообразный функционал программы, а русскоязычная адаптация, судя по многочисленным отзывам, получилась не слишком удачной. Чтобы легче было принять решение о покупке, производитель выделяет целый месяц бесплатного пользования продуктом.

AutoCad

Самая известная программа для проектирования чего угодно, AutoCad предназначен для разработки профессиональных чертежей, в том числе архитектурно-строительных. Многолетние доработки и отладки снабдили АвтоКад удобными и функциональными инструментами для решения любых задач. Интерфейс полностью адаптирован для 18 наиболее популярных языков мира, причём русскоязычная версия избавлена от багов и работает как часы. Архитектурный модуль предлагает 2D и 3D проектирование, визуализацию чертежей и множество не менее приятных функций, причём для пользователей любого уровня. Мощный расчётный модуль позволяет выполнять математическую часть проекта. Демо-версия на определённый срок доступна для бесплатного пользования.

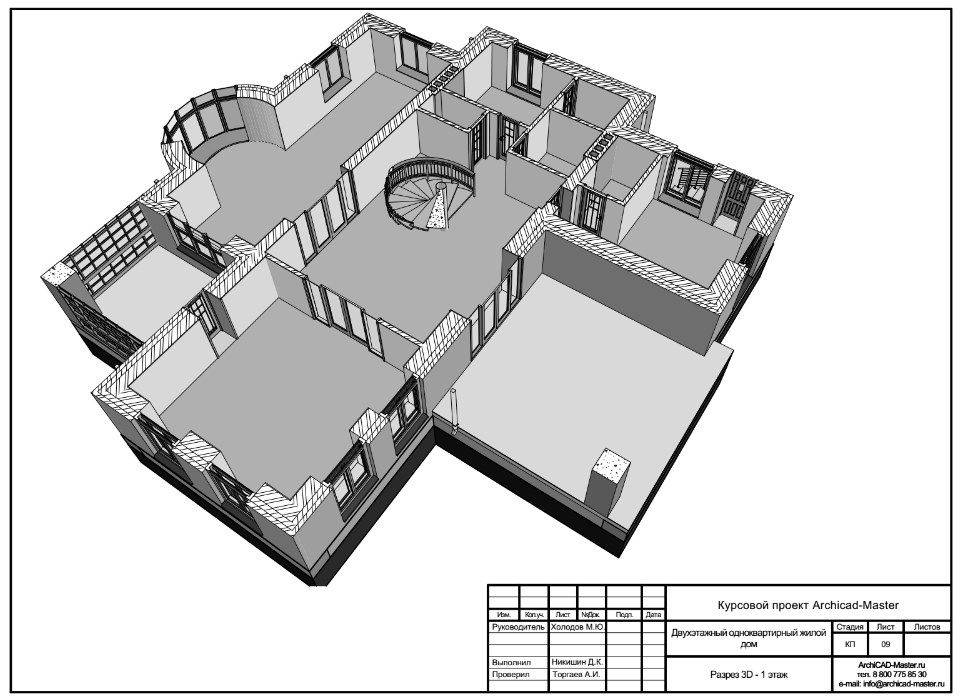

ArchiCAD

Программа предназначена специально для архитектурного проектирования и содержит всё необходимое для создания полноценного строительного проекта любой сложности. Чертежи, спецификации, расчётная часть, стандарты, свойства материалов – всё это и многое другое присутствует в её обширном инструментарии. Разумеется, не обошлось без объёмной визуализации чертежей, которая выполняется с поразительной реалистичностью.

Если на каком-либо этапе в проект вносятся изменения – например, вам захотелось установить панорамные окна вместо обычных – пересчёт остальных конструкций выполняется автоматически. ArchiCAD оберегает проектировщика от досадных ошибок и берёт на себя рутинную часть проектных работ. Однако при таком подходе усложняется работа над нестандартными архитектурными решениями, для которых приходится вручную разрабатывать новые шаблоны.

Arcon

С помощью этой программы можно быстро изобразить эскизный проект частного дома или в деталях разработать пакет документации для возведения промышленного цеха, офисной многоэтажки, масштабной рекламной конструкции. Что характерно, самые сложные и многоплановые задачи решаются исключительно внутренними средствами. Это многофункциональное программное обеспечение, которое высоко ценится профессионалами, в том числе с финансовой точки зрения. Оплачивать придётся не только полную версию Arcon, но и демонстрационный вариант, хотя во втором случае стоимость будет гораздо более низкой.

Выводы

Хотя существующие сегодня программы позволяют выполнять собственными силами проектирование дома, цена качественного программного продукта довольно высока, а функционал простых бесплатных продуктов не решает необходимые задачи.

Возможности программ, которые отсутствуют в наших проектах:

  • Мебель и аксессуары. Программы для создания домашних проектов позволяют заранее продумать расстановку мебели и определиться с габаритами комнат. Размеры помещений в наших проектах обозначены на каждом чертеже. А габариты комнат в наших проектах вы найдете в линейных размерах.
  • 3D визуализация и виртуальные прогулки по комнатам. Все дизайнерские просчёты можно обнаружить и исправить заранее, ведь в 3D режиме они будут заметны намного сильнее, чем на обычном чертеже или рисунке.

Плюсы наших проектов, которые сложно получить при самостоятельном проектировании:

  • Расчёт нагрузок и прочности. Чтобы правильно выполнить эти расчёты, нужны профессиональные знания и справочная литература. Конечно, всё это можно изучить самостоятельно, однако есть ли у вас время и желание погружаться в сложную теорию? Прочные знания и солидный опыт позволяют нашим конструкторам проектировать красивые, надёжные и достаточно недорогие в строительстве дома. Вряд ли на любительском уровне можно рассчитывать на такие результаты.
  • Сложные узлы и элементы. Чем изящнее и необычные конструкция, тем больше знаний и труда должен вложить в неё проектировщик. Чтобы рассчитать, к примеру, панорамное двухсветное окно в холле, необходимо учесть прочностные характеристики стекла, бетона, конструкционной стали, древесины и т. д., учесть особенности напряжений в этих материалах и множество других нюансов. Справиться с этой задачей под силу только опытному специалисту.

Наиболее реалистичный путь: с помощью одной из вышеперечисленных программ вы создаёте эскизный проект дома и передаёте его профессионалам, которые выполняют окончательные расчёты и разрабатывают полный пакет документов по всем действующим стандартам.

Вопрос: Как начертить план дома? — Дом и сад

Содержание статьи:



#ПОПЛАНИРУЕМ/ рисуем план дома в Microsoft Office Visio

Видео взято с канала: ПАПКА МОЖЕТ




Как самому сделать проект дома.Программа….

Видео взято с канала: Sergey Kolomiychuk




Как сделать проект дома самостоятельно? Эскиз за 5 шагов!

Видео взято с канала: Анатолий Захарченко




Нарисовать план помещения за 3 мин Онлайн бесплатно!

Видео взято с канала: Жажда недвижимости




План дома в AutoCAD. Часть 1

Показать описание

Бесплатный курс AutoCAD для начинающих http://techcourses. ru/free/acad/.
План дома в AutoCAD – очень популярный вид работ в этой программе. Такие чертежи нужны всем – застройщикам, дизайнерам, визуализаторам… Чертежи на бумаге тоже проще получить из программы, тем более их можно в любой момент отредактировать и снова распечатать. Построение плана дома в AutoCAD, конечно, выполняется по чертежам, где указаны все размеры и планировка. Программа позволяет выполнить такой план с высокой точностью и довольно быстро..
Все необходимые инструменты для этого имеются. В видеоуроке на примере несложного чертежа показано, как рисуется план дома в AutoCAD. Этот урок будет особенно полезен тем, кто только начинает изучать этот вид работ в Автокаде. В результате получается план стен, на котором остается только расставить в нужных местах двери и окна, но про это речь идет в следующем уроке..
Здесь же особое внимание уделяется именно подготовке чертежа и первому этапу работы – стенам здания. Созданный план дома в AutoCAD потом можно передать визуализатору, который создаст 3D-модель всего здания или только интерьера в 3D Max или в том же AutoCAD. Ведь любая работа с проектом дома всегда начинается с чертежей, и всегда их нужно иметь в электронной версии..
Часть 2 http://youtu.be/5iHdyp22amY.
Часть 3 https://www.youtube.com/watch?v=x4vhyz0y9kE.
Часть 4. http://youtu.be/pBqyfQ_VkB8.
Сайт http://techcourses.ru/

Видео взято с канала: Самоучитель AutoCAD




[AutoCAD для начинающих] План дома в Автокад ч.1

Видео взято с канала: Алексей Меркулов




КАК НАУЧИТЬСЯ РИСОВАТЬ ПЛАН? Смотреть до конца!

Видео взято с канала: Зарисовки Архитектора


Как нарисовать проект дома самому программа на русском

Главная » Разное » Как нарисовать проект дома самому программа на русском

ТОП 6 бесплатных программ для проектирования дома на русском языке

Строительство и создание интерьера начинается с проекта. Программы проектирования домов на русском языке помогут спроектировать коттедж любой этажности, сделать необычную планировку, продумать, каким будет сад или двор.

Сегодня застройщику-любителю нет необходимости карандашом на бумаге самому чертить примитивные схемы будущего дома

В интернете можно скачать самые простые, не требующие опыта, специальных знаний программы для проектирования зданий и сооружений. Они, как правило, предлагаются пользователям бесплатно. Более сложное программное обеспечение для работы опытных профессионалов, дизайнеров и архитекторов стоит немалых денег, а новичку разобраться во всех тонкостях их использования довольно сложно.

Вернуться к оглавлению

Как выбрать программу для проектирования

Выбор софта для разработки дизайн-проекта зависит от цели, которую ставит перед собой пользователь.

Параметры выбора:

  1. Во время проектирования бани, коттеджа нужно определить, достаточно ли создать его трехмерное изображение. Или нужно увидеть его в реальной местности, в окружении уже существующих объектов.
  2. Нужна ли смета проекта.
  3. Будет ли полезно использовать материалы реальных компаний.
  4. Нужно ли наносить размеры, названия и другие пометки на макет.
  5. Насколько точным должна быть передача размеров.
  6. Нужно ли сохранять проект в облаке, чтобы обеспечить к нему доступ других людей в любое время.
  7. Предполагаете ли  вы работать с готовыми библиотеками или будете сами создавать объекты. Нужны ли отдельные темы по ландшафтному дизайну.

Для разработки интерьера лучше подойдет один инструмент, для архитектурного строения – другой.

Дом-3Д

В бесплатной программе Дом-3D разберется любой человек, не занимающийся архитектурой и дизайном. Она русифицирована, удобна в использовании, имеет понятный интерфейс, не требует специальных знаний и опыта. Работает на последних версиях Windows и не нуждается в мощном компьютере. Большой выбор функций позволяет выполнять задачи любой сложности.

Скачать Дом-3Д версии 3.1

Скачать Дом-3Д версии 3.2

Основная функция программы – проектирование домов и внутренней планировки комнат, а также трёхмерная визуализация спроектированных с её помощью объектов.

Интерфейс софта Дом-3D

Возможности этого редактора:

  1. Всестороннее, подробное моделирование жилых построек. Графический редактор имеет встроенный архитектурный модуль для проектирования стен, крыши, оконных проёмов, дверных конструкций и других сложных элементов дома. Она позволяет их редактировать, изменять размер по желанию пользователя, а затем просматривать в формате 3Д, что очень удобно для предварительной оценки будущего жилища.
  2. Разработка дизайна дома и внутренней обстановки помещений. С помощью программного редактора можно придумать планировку комнат, обставить их мебелью. При этом можно экспериментировать с цветовыми схемами, предметами меблировки, чтобы достичь наибольшего уюта и комфорта. Каждой домохозяйке предоставляется возможность пройтись по виртуальному дому, чтобы увидеть достоинства и недостатки проекта.
  3. Конструирование самой разнообразной корпусной мебели. Просмотр её на плоском чертеже и в формате 3Д позволяет выявить недостатки проектирования с целью их своевременного устранения.
  4. Просмотр разновидностей потолка, укладки напольной, настенной плитки. Это необходимо для оценки общего цветового колорита, текстуры оформления ванной, туалета, кухни, чтобы выбрать самый подходящий вариант.
  5. Выбор изделий из имеющегося каталога. В проектируемый интерьер и дизайн квартиры можно добавлять готовые конструкции мягкой или корпусной мебели, а также различные дополнительные аксессуары, которые имеет программа. Выбранные объекты можно расставлять, вращать, перемещать в прямоугольной или перспективной проекции.
  6. Проектирование вспомогательных конструкций: лестниц в доме, заборов, поручней, перил. Без них не обходится ни один особняк, особенно загородный коттедж или вилла.

Разработчики программного обеспечения постоянно трудятся над его усовершенствованием. Пользователям рекомендуется скачать новейшую версию, которая более функциональна в работе.

Смотрите в видео: урок дизайн в софте Дом 3Д.

Читайте также

Основные программы для расчёта и проектирования освещения

SketchUp

В программе для трехмерного моделирования SketchUp есть функции для создания интерьера, проектирования ландшафта. В ней можно сделать макет особняка, сауны, подсобных помещений, парилки. Она разрабатывалась как инструмент для быстрого эскизного моделирования.

Скачайте бесплатно SketchUpс нашего сайте.

Главная задача SketchUp – создание точных и правильных геометрических форм.

Новый проект, который создан в SkatchUp

Возможности программного обеспечения:

  1. Контроль над параметрами проекта, для чего вместо множества окон имеется рамка внизу справа.
  2. Масштабирование и деление созданных проектов на секции для удобной их корректировки.
  3. Создание трёхмерных моделей домов на основе одной или нескольких фотографий.
  4. Доступ к различным графическим эффектам, существенно повышающих качественный уровень презентации проектов: использование водяных знаков, объёмного текста, интеграция двухмерных фотографий, текстов с трёхмерными моделями.
  5. Имитация ландшафта, поверхности земли, графически точных теней.
  6. Предоставление библиотеки стилей, материалов, компонентов, которые можно пополнять самостоятельно, а потом загружать их в разрабатываемый проект.

Благодаря таким широким возможностям программа используется в различных сферах. Она удобна при разработке решений в архитектуре, моделировании зданий, оформлении ландшафтного дизайна и интерьера, проектировании зданий и инженерных сооружений. Печники используют её при конструировании печей и каминов, чтобы потом просмотреть свои модели в формате 3Д.

Советуем посмотреть обучающее видео по программе SketchUp.

VisiCon

Программа российских разработчиков эффективна для проектирования лестниц, других архитектурных элементов, создания интерьера офисных, торговых помещений, квартиры. Есть базовая и профессиональная версии, отличающиеся ценой и возможностями.

Скачать программу VisiCon можете бесплатно на нашем сайте.

Элементы дизайн-проекта можно создать или выбрать готовый из тематической библиотеки. Базовая комплектация включает более 100 тем, профессиональная – более 700.

Объекты, включенные в библиотеку, взяты из реально существующих каталогов российских компаний.

Это позволяет при разработке макета зафиксировать данные используемого элемента:

  • артикул;
  • название;
  • размеры;
  • количество в коробке;
  • единицу измерения;
  • цену.

Допускается изменение этой информации и экспорт в файлы формата HTML или DOC для подготовки смет и расчетов.

Основные темы:

  1. Строительные конструкции. В раздел включены архитектурные элементы, например, балконы, лестницы, окна, колонны.
  2. Офис. Содержит все для меблировки рабочих мест.
  3. Кухня. Библиотека включает все необходимые элементы для проектирования кухни.
  4. Жилые помещения. Предлагается большой выбор зеркал, стеллажей, кресел, кроватей.
  5. Торговое оборудование. В библиотеке есть витрины, горки, прилавки, кассы.
  6. Текстуры. Позволяет изменять цвет, прозрачность и даже отражение света. Это удобно для создания, например, стекол. Меняя его свойства можно создать настоящие витражи.

Библиотеки пополняются самостоятельно созданными объектами.

Готовый проект можно увидеть на плоскости и в трехмерной модели с разных точек зрения, разного расстояния

Результат сохраняется в файл или печатается на принтере.

Читайте также

Бесплатные онлайн программы для дизайна ванной комнаты 3d

Основные недостатки:

  1. Выделенный объект нельзя вставить в другой проект или помещение.
  2. Нет функции нанесения размеров.
Sweet Home 3D

Это простая программа для проектирования дома, планировки интерьера комнат, расстановки мебели в созданном по своему усмотрению пространстве. Варианты конечного результата можно просмотреть в графическом варианте 3Д.

Скачать Sweet Home 3D можете по ссылке.

Каждый шаг моделирования сопровождается подсказками, поэтому в ней способен разобраться пользователь, не имеющий навыков компьютерного дизайна

Графический редактор удобно использовать также при обновлении интерьера всего дома и каждого его помещения. Применение его по максимуму – это виртуальное возведение нового жилища, разработка проекта которого становится простой, доступной, побуждающей к творчеству. По минимуму – меблировка отдельной комнаты с перестановкой мебели для достижения наилучшего варианта.

Программное обеспечение используется в такой последовательности:

  1. Импорт, загрузка плана постройки, отсканированного и применяемого в качестве фонового рисунка. Для ускорения процесса можно по умолчанию использовать дом, который имеет программа.
  2. Рисование стен на фоновом изображении. Они должны быть пока сплошными, без дверных и оконных проёмов, которые добавляются позже. При двойном клике мышкой по стене открываются параметры её настройки.
  3. Добавление окон и дверей. Их размеры будут автоматически рассчитаны и расположены в соответствии с площадью каждой стены.
  4. Создание комнаты. Изменение её размеров производится при помощи индикаторов, расположенных по углам. Не следует забывать о подборе текстуры пола и потолка.
  5. Использование имеющегося каталога мебели. Там образцы расположены по категориям. Эти объекты можно добавлять в дизайн разрабатываемого жилища и корректировать, прибегнув к следующим индикаторам: вращения, приподнятости, высоты, размера.
  6. Добавление подписей к объектам дома и печатание чертежа.

В процессе выполнения всех этих операций следует часто обращаться к 3Д, изменяя угол, точку просмотра. Обзор результатов проектирования в 2Д и в режиме трёхмерного панорамного вида необходим. Всё это поможет обнаружить недостатки проекта, чтобы своевременно их ликвидировать.

Смотрите в видео: инструкция проектирования в программе Sweet Home 3D.

Envisioneer Express

Эту простую программу проектирования домов скачать бесплатно можно на сайте веб-разработчика. Она не требует специального обучения или знаний в области трёхмерного моделирования. С её помощью легко разработать план одно или многоэтажного жилого здания, украсить его дизайн-проектом по своему вкусу, расставить мебель так, чтобы достичь наибольшего комфорта и уюта.

Скачать Envisioneer Express.

Софт позволяет спроектировать дом, стены, окна, двери, полы, потолки, крыши, изменять внутреннюю и внешнюю отделку по цвету и текстуре

Созданный двухмерный план постройки можно одним кликом преобразовать в трёхмерный образец, чтобы рассмотреть его с разных позиций и точек осмотра.

Дополнительные плюсы программы:

  • предложение различных шаблонов под конкретную проектную задачу;
  • наличие большой библиотеки элементов;
  • возможность разработки и моделирования придомового участка;
  • наличие инструмента быстрого создания крыш.

Она предлагает пользователям разработку проекта с использованием предварительных параметров уже созданного плана дома. Имеет шаблоны для возведения каркасных построек и из бруса, а также каталоги корректируемых параметров стен. Обладает богатым набором прямых, Г-образных, проектирование винтовых лестниц, которые можно корректировать по отделочным материалам. Программа позволяет быстро спроектировать крышу здания с различным углом наклона и толщиной конструкции.

Вернуться к оглавлению

Заключение

Программы для проектирования домов позволяют создать оригинальные архитектурные решения и интерьеры. Во многих из них легко разберется даже неопытный пользователь. Функциональность, возможность печати, расчета стоимости материалов делают софт для моделирования удобным средством при выполнении строительных и ремонтных работ.

Проектирование онлайн

За самостоятельным проектированием можно проводить все свободное время без ограничений, пока не получится достойный результат.

Чтобы самому создать проект здания и интерьера, достаточно познакомиться с общими принципами работы программы.

Это не сложно, так как меню и основные действия получаются на интуитивном уровне.

Достаточно один раз попробовать простые действия, а затем можно совершенствовать свои умения и расширять диапазон вариантов от простых к сложным.

Строительство начинается с проекта.

Воспользуйтесь бесплатными инструментами для самостоятельного проектирование.

В разделе вы изучите основы работы в планировщике, видео-инструкции, полезные советы.

Примеры готовых работ.

Начать проектировать домСоздать проект самостоятельно

Начните с создания макета своей будущей квартиры. Создайте планировку по своему вкусу.

Добавьте необходимое количество комнат. Расположите двери и окна, так как вам будет удобно.

Возможность проектировать по своим размерам или существующему плану квартиры.

Начать проектировать квартируСоздание проекта квартиры

Не один, поверьте не один дом, не будет домом без крыши. А как будет выглядеть крыша, вашего дома решать только вам.

Проектирование крыши в визуальном редакторе позволит разобрать все до мелочей. Рассчитать стропильную систему, подобрать материал.

Моделирование в 3D редакторе будет понятно даже новичку.

Начать проектировать крышуСоздание проекта крыши

Решили построить баню, но не знаете с чего начать?

Начните с проектирования! Баня на участке может быть как русской, так и финской. Сауна это не только новомодное увлечение, но и вполне практичное строение.

Идеи для дизайна вашей будущей бани. Сауны в классическом стиле.

Начать проектировать банюСоздание проекта сауны

Спроектируйте гараж самостоятельно под одной крышей с домом или отдельно от него. Гараж это постоянное место жительство для вашего автомобиля, а так же место для хранения различных вещей.

Создание проект гаража онлайн позволит учесть все мелочи. Задайте необходимые размеры, расположите въездные ворота, разместите в помещении необходимые ниши, шкафы и полки.

Начать проектировать гаражСоздай проект гаража

Разработайте свой проект лестницы онлайн, Пусть эта лестница будет винтажной, обычной, классической, главное что бы она выполняла свое предназначение, была красивой, практичной и четко вписывалась в общую картину.

Начать проектировать лестницуСоздай проект лестницы

Программы для проектирования сочетают в себе удобные инструменты для самостоятельного проектирование, визуализацию процесса, создание объемных 3D моделей.

Познакомьтесь с лучшими продуктами отечественных и зарубежных разработчиков.

Видеоуроки и инструкции по проектированию!

Программы для проектированияВыбери проектировщик

Стандартный порядок действий на примере онлайн проектировщика Planner 5D Планнер 5D

Программы для проектирования составляются с учетом международного потребителя, поэтому изготовители изначально готовят проекты на нескольких языках.

Большинство указателей представлено в виде рисунков и пиктограмм или сопровождается всплывающими подсказками.

Для этого обращаем внимание на флажок, расположенный в правом верхнем углу экрана. При нажатии на него появляется перечень возможных языковых вариантов.

Следующий шаг в проектировании онлайн – обозначить свою решимость и нажать на флажок со словами «Создать проект» и выбрать соответствующий пункт из предложенных возможностей. Создатели предлагают три варианта:

  • Начать работу с нуля
  • Продолжить начатый проект
  • Выбрать уже готовый шаблон за основу и внести в него свои корректировки

Перед началом работы пользователю демонстрируются возможности программы, которые можно просмотреть один раз, а в дальнейшем отказаться от их показа, нажав кнопку «Не показывать в другой раз»

Перейти непосредственно к моделированию можно просто нажав на крестик в правом верхнем углу.

Чтобы нарисовать проект пользуются меню из четырех пунктов:

  • Комнаты
  • Конструктор
  • Интерьер
  • Экстерьер

При первом посещении на экране представлен план комнаты, которым можно пользоваться для дальнейших построений, или его удаляют и начинают самостоятельное проектирование с чистого листа. Для этого становитесь мышкой на изображение, ждете, когда появятся 3 всплывающих изображения и выбирайте иконку с мусорным бачком.

Будьте осторожны с этим значком в дальнейшем, так как он убирает изображение сразу, не уточняя, действительно ли вы хотите все удалить, как принято во многих офисных программах. При неосторожном нажатии всю работу придется начинать сначала. Если вам нравится то, что вы уже сделали, можете сохранить изображение, нажав соответствующую кнопку в вертикальном правом меню.

Чтобы нарисовать проект помещения с нестандартной формой и размерами, пользуются мышкой, с помощью которой можно быстро изменить очертания комнаты и придать ей самый нестандартный облик.

Такой индивидуальный проект позволит в деталях распланировать лоджию, балкон, кладовую или другое помещение с нестандартными очертаниями.

Следующие шаги:

  • выбор отделочных материалов (нажимаем на малярный валик)
  • подбираем мебель, нажимая на пункт «интерьер» (изображение дивана)

Обычно бесплатное проектирование несколько ограничивает возможности пользователей и за расширенную версию, которая имеет более широкое наполнение, придется заплатить.

Программы для создания проекта дома

В данном наборе представлены самые актуальные программы для создания проекта дома. Здесь вы найдете как популярные AutoCAD и КОМПАС-3D, знакомый каждому проектировщику, так и менее известные ArchiCAD или FreeCAD. Выше приведенные программы пользуются большой популярностью не только у профессиональных архитекторов и дизайнеров, но и у тех, кто планирует построить свое собственное жилище. Конечно, невозможно грамотно спроектировать дом без определенных навыков, как чтение чертежей, и знания строительного дела, поэтому перед тем, как начать пользоваться этими программными средствами, следует тщательно подготовиться и изучить все аспекты построения жилых домов.

Не секрет, что многие профессиональные редакторы для проектирования зданий и помещений стоят больших денег. К счастью, существуют и бесплатные аналоги, как Google SketchUp или Sweet Home 3D, которые заметно уступают своим старшим коллегам по функциям и возможностей. Однако для тех пользователей, кто не является профессионалом в области строительства, эти программы могут стать пропуском в мир моделирования домов и жилых помещений. Тем более что в настоящее время очень легко найти видео уроки и обучающие материалы по бесплатным редакторам, поэтому многие выбирают изучение этих программ с целью дальнейшего перехода на более сложные цифровые продукты. Если же вы хотите найти нечто среднее между профессиональным редактором и бесплатной программой для проектировки зданий, то рекомендуем обратить внимание на пакет Ashampoo Home Designer, который включает огромное число готовых объектов, текстур и макетов.

Бесплатные программы для проектирования домов

Для проектирования домов существует несколько бесплатных программ. Но известны прежде всего дорогие и сложные аналоги. Вы когда-нибудь пробовали работать в программе AutoCAD? Только описание возможностей этой программы занимает более 1000 листов печатного текста. Освоить такую программу без специальных курсов очень трудно. Придётся изучить ряд специализированных терминов. Такими программами целесообразно пользоваться только в проектных институтах.

Но всё равно каждому человеку, начинающему строительство или перепланировку собственного жилья, приходится сталкиваться с проблемой визуализации существующих идей. Если у вас есть рвение и хотя бы небольшие навыки работы с компьютером, то вы можете легко решить эту проблему, используя специальные более простые программы для проектирования домов (многие из которых являются бесплатными или условно-бесплатными).

Вернуться к оглавлению

Google SketchUp

Google SketchUp – это софт, предназначенный для моделирования несложных трехмерных объектов (мебели, строений, интерьеров). Обладает огромным количеством преимуществ, делающих работу с ней более простой и удобной.

Рабочее окно одной из самых популярных программ для проектирования домов Google SketchUp

Главной особенностью программы можно считать практически полное отсутствие окон с предварительными настройками. То есть каждая геометрическая характеристика задаётся при помощи клавиатуры в поле Value Control Box (поле контроля параметров), располагающееся в нижнем правом углу рабочей зоны, рядом с надписью Measurements.

Другая немаловажная особенность заключается в наличии инструмента Push/Pull, благодаря которому любую плоскость можно «выдвинуть» в сторону, тем самым создать по мере её передвижения дополнительные боковые стенки. При помощи специального инструмента Follow Me плоскость можно двигать вдоль ранее заданной кривой.

Основы проектирования и планировки дома в программе Google SketchUp  вы можете посмотреть в этом видео

Кроме этого, такие программы для конструирования домов обладает рядом следующих функций:

  1. Возможность подготовки макросов на языке Ruby с их дальнейшим выводом из меню. Макросы позволяют автоматизировать выполнение действий, которые приходится повторять. Здесь же доступна функция использования множества других макросов, разработанных другими пользователями программы.
  2. Поддержка различных плагинов для визуализации, экспорта и создания физических объектов (движения, вращения, взаимодействия созданных объектов друг с другом и т.д.)
  3. Инструменты, позволяющие просматривать модели в разрезе, а также добавлять к моделям выноски, содержащие обозначения видимых размеров в стиле чертежей.
  4. Поддержка создания элементов модели, которые можно использовать и редактировать неограниченное количество раз (изменения, созданные в используемом элементе, отразятся во всех местах его применения).
  5. Возможность работы со слоями.
  6. Возможность подготовки сечений объектов.
  7. Библиотека моделей, стилей рабочей области и материалов, которые в дальнейшем можно загружать в Интернет или дополнять своими элементами.
  8. Возможность использования сцен, включающих в себя положение камеры и режим отрисовки, а также возможность анимировать переходы от одной сцены к другой.
  9. Возможность создания различных динамических объектов (к примеру, открытие дверцы шкафа по клику указателя).
  10. Возможность создания моделей реально существующих зданий или предметов:
  11. Указание имеющихся физических размеров (в дюймах или метрах),
  12. Возможность установки географически правильных теней в полном соответствии с заданной долготой, широтой, временем года и суток,
  13. Возможность просмотра модели от «первого лица»,
  14. Возможность интеграции с Google Earth,
  15. Возможность добавления в используемую модель поверхности земли и регулировка её формы.

Читайте также

Проекты и строительство европейских домов

Проекты SketchUp сохраняются в файлах формата *.skp. Кроме этого, существует поддержка импорта и экспорта некоторых форматов трехмерной и двухмерной растровой графики (*.ddf; *.bmp, *.3ds, *.psd, *.jpg, *.dwg, *.obj, *.png).

Импорт растровых изображений обладает целым рядом возможностей, например, вставка того или иного образа в качестве текстуры или какого-то определенного объекта, а также в качестве основы для воссоздания трёхмерного объекта по фотографии. Экспорт в формате *.jpg можно производить в качестве снимка с рабочей области окна приложения.

Дополнительно в программы для моделирования домов можно установить множество плагинов, благодаря которым будет возможен экспорт в форматах *.dae, *.mxs, *.b3d, *.atl, и т.д.  Дальнейшее редактирование экспортированных файлов в существующих приложениях можно осуществлять без каких-либо ограничений.

Вернуться к оглавлению

Envisioneer Express

Envisioneer Express – программное обеспечение, предназначенное для разработки трёхмерных моделей домов и квартир. Благодаря этому приложению сначала можно подготовить двухмерный план строения, в том числе стены, окна, двери, крышу и лестницы, после чего преобразовать его в качественную трехмерную модель. Затем, когда 3D-рендеринг завершён, дом можно просмотреть с разной высоты и углов, а также поменять режим просмотра от прозрачного каркаса до фотореалистичного вида. Помимо «строительства» стен, есть возможность расстановки различных элементов внутреннего дизайна помещения.

Рабочее окно программы Envisioneer Express

Также доступна возможность изменения внешнего облика используемых стройматериалов. Готовый проект дома при желании можно сохранить в «родном» формате программы, который в дальнейшем можно открывать некоторыми другими приложениями для 3D-дизайна.

Вернуться к оглавлению

Home Plan Pro

Программа Home Plan Pro является ещё одним замечательным инструментом, помогающим в вопросах компьютерного проектирования зданий. Её база включает в себя весьма внушительное количество окон, дверей, различных аксессуаров и т.д. При необходимости готовый проект можно распечатать и отправить по факсу или электронной почте (для чего используют встроенные функции программы). Программа поддерживает многослойность, различные метрические системы, огромное количество стандартных фигур. Готовый план можно сохранять в различных форматах.

Программа Home Plan Pro имеет достаточно большой набор рабочих окон и функций Вернуться к оглавлению

CyberMotion 3D-Designer 13.

0

CyberMotion 3D-Designer 13.0 – программа, предназначенная для профессионального моделирования, рендеринга 3D – моделей и создания анимации. Особенность этой программы заключается в огромном количестве всевозможных подсказок и шаблонов, при помощи которых смоделировать комнату и расставить по ней мебель может даже новичок. Подготовку трёхмерных изображений выполняют при помощи чертежей. После созданий трёх чертежей (вид сверху, спереди и сбоку) вы сможете получить готовый трёхмерный объект.

В программе Cyber Motion 3D Designer есть очень много подсказок и шаблонов, что особенно поможет начинающим

Удобный пользовательский интерфейс программы  CyberMotion 3D-Designer и огромное количество инструментов помогают работать не только с моделированием квартир, но и с моделированием любых других объектов и высококачественной анимацией.

Вернуться к оглавлению

Дом-3D

Дом-3D входит в число бесплатных программ для проектирования домов, квартир и интерьера. Эту программу используют для создания трехмерной визуализации интерьера и домов, проектирования мебели, моделирования домов, дизайна интерьеров, а также трехмерного проектирования всевозможных деталей. Область применения программы и её функционал постоянно расширяется.

Вернуться к оглавлению

FloorPlan 3D

FloorPlan 3D является одним из самых надёжных и удобных средств перепланировки дома, дизайна квартиры, реконструкции офиса. Отличная графика и простые в использовании инструменты предоставляют огромные возможности для работы с дизайном в интерактивной трёхмерной среде.

Читайте также

Программы для проектирования домов

Эту программу могут использовать не только профессиональные архитекторы, но и новички – люди, которым пришлось столкнуться с вопросами благоустройства участка, постройки дома или перепланировки квартиры.

В этой программе Вы также можете сделать план загородного участка со всеми размерами и объектами, расположенными на нём.

С интерфейсом этой программы вы можете подробнее ознакомиться в этом видео

Достоинства программы FloorPlan 3D:

  • Автоматическое вычисление площади с точным определением размеров.
  • Дизайн помещений, в том числе многоуровневых.
  • Библиотека объектов (окна, стены, мебель, двери, электрическое оборудование и т.д.).
  • Широкий выбор текстур, многообразие цветовых оттенков и материалов.
  • Автоматическая подготовка лестниц, в том числе винтовых.
  • Перемещение по готовому проекту в трёхмерном режиме.
  • Дизайн коттеджей, ландшафта, фундамента, а также площадки под строительство.
  • Экспорт объектов в формат VRML.
  • Импорт объектов из 3D Studio.
  • Наличие специальных возможностей (выступы различной формы, ломаные крыши, многоуровневые потолки, окна без обвязки).
  • Окно информации о проекте.
  • Ведомость, необходимая для закупки материалов, с дальнейшей возможностью экспорта в MS Excel.
  • Гибкие настройки (положение солнца, формат единиц измерения, координатная сетка).
  • Огромный выбор элементов участка или коттеджа: балконов, мансард, подъездных дорожек, террас, ворот, ограждений, заборов и т. д..
  • Встроенная справочная система.
  • Наличие дополнительных библиотек объектов в формате FloorPlan.
  • Создание фотореалистичного изображения по технологии LightWorks со множеством различных спецэффектов (туман, снег и т.д.).
  • Готовые варианты проектов квартир и домов.
Подробный проект дома, его внутренней обстановки и материалов, используемых для строительства в программе Flor Plan 3D Вернуться к оглавлению

VisiCon

VisiCon – программа, предназначенная для быстрого и удобного дизайна и проектирования помещений. Рассчитана на людей, у которых отсутствуют специальные технические знания.

Даная программа позволяет решить следующие основные задачи:

  • Расстановка предметов интерьера и мебели в заданном пространстве, в том числе и проектирование спальни, кухни, ванной комнаты, рабочего кабинета, гостиной и многих других помещений, в основе чего лежат специальные библиотеки элементов, наиболее максимально приближенных к реальным размерам и формам.
  • Просмотр готовых результатов в объемном цветном изображении с возможностью последующего внесения необходимых изменений в проект.
  • Точное создание проекта помещения при помощи «Мастера проектов» всего за несколько минут.
  • Получение количественной статической информации по проекту.
  • Возможность применения собственных текстур в проектах помещений.

Доступность многих функций с панели инструментов, множество подсказок,  интуитивно понятное меню позволяют освоить эту программу за максимально короткое время.

Программу Visicon можно освоить достаточно быстро Вернуться к оглавлению

С чего начинается проектирование домов?

С составления плана участка. Начертив один раз какой-либо элемент, вы можете сохранить его в библиотеке элементов. Потом вам достаточно будет перетаскивать готовые элементы на план и размещать их в нужных местах.

Вы можете проектировать дом онлайн. В присутствии заказчика за несколько минут можно уточнить все детали будущего проекта и увидеть лучшую перспективу. Библиотека элементов может содержать бесконечное количество элементов. Вы сможете изменять масштаб и строить эскиз из кирпичиков или дощечек.

Новые возможности программы позволяют вставлять в чертёж гиперссылки на внешние файлы – текстовые описания или фотографии образцов.

Если же вам необходим более серьёзный инструмент, то бесплатная программа для проектирования nanoCAD — это САПР базового уровня.

10 лучших бесплатных программ для проектирования домов

Виртуальная модель дома поможет продумать все нюансы планировки и понять, какие потребуются материалы. Благодаря этому при реальном строительстве получится сделать работы максимально быстро и без ошибок. Создать визуализацию можно самостоятельно, в специальной программе.

На что стоит обратить внимание при выборе программы:

  1. Русификация. Без нее освоение функционала будет проблематичным, особенно если вы не знаете иностранного языка.
  2. Удобство. Интуитивно понятный интерфейс сделает работу более простой, доступной даже для абсолютных новичков.
  3. Функционал. Программ, которые бы помогли создать проект от начала до конца, пока не существует. Поэтому нужно заранее определить задачи, которые нужно решить. И уже под них подбирать конструкторы.
  4. Наличие инструкции или обучающего видео. Они существенно сократят время на изучение, позволив быстрее приступить к разработке проекта.

1 Sweet Home 3D

Эта программа нужна для проектирования отдельных комнат. В ней есть встроенный каталог мебели, а также функция, позволяющая изменить цвет любого элемента. Интерфейс переведен на русский язык. Для неопытных пользователей имеется встроенная система подсказок, поэтому создать свой первый проект будет несложно. После создания его можно сохранить в удобном формате. Приложение регулярно обновляется, разрешена загрузка новых моделей с официального сайта для использования в типовых планировках.

В Sweet Home 3D можно отметить мельчайшие детали обстановки. Фото: www.sweethome3d.com/ru

2 ArchiCAD

Русифицированная программа для создания 3D-моделей и 2D-чертежей. Пользоваться ею разрешается 30 дней, потом будет предложено купить лицензию. Студенты и преподаватели архитектурных вузов могут продлить бесплатный период до года.

До работы в программе лучше посмотреть видеоинтрукции. Пример одной из них ниже.

В ArchiCAD можно проектировать интерьеры, заниматься ландшафтным дизайном, просчитывать количество материалов для составления простейшей сметы. Также предусмотрена возможность монтажа видеороликов и проведения виртуальных прогулок по комнатам будущего дома.

В ArchiCAD встроен большой каталог мебели. Фото: archicad-autocad.com

3 HouseCreator

Программа разработана для проектирования домов из бруса. Есть редакторы фундамента, сруба, стен, перекрытий и крыши. Имеется 3D-визуализация. С помощью программы можно создать проект любой сложности, пронумеровать бревна, получить чертежи, планы и спецификации.

В HouseCreator легко рассчитать нужное число материалов для строительства. Фото: modul-company.com

4 Home Plan Pro

Легкая чертежная программа, которая подойдет для проектирования каркасных домов. 3D-визуализации нет, русификация тоже отсутствует, но интерфейс интуитивно понятен.

Программа позволяет разрабатывать внешний вид дома, проектировать отдельные помещения, учитывая расстановку мебели, размещение окон и дверей. Есть инструменты быстрого дублирования фигур. Готовые проекты сохраняются в популярных форматах, также их можно отправить по электронной почте. Бесплатный период использования — 30 дней.

С Home Plan Pro можно проектировать дома с несколькими этажами. Фото: homeplanpro.com

5 ЛИРА-САПР 2013

Специализированный продукт для расчета нагрузок на конструкции. Чертежи можно выполнять в автоматическом режиме. Есть доступ к справочной информации и примерам. Это свободно распространяемая версия, но есть и платные варианты с расширенным функционалом.

После обработки заданных параметров ЛИРА САПР 2013 отметит участки, нуждающиеся в дополнительном усилении конструкции. Фото: liraland.ru

6 Google SketchUp

Профессиональное ПО, позволяющее создавать трехмерные модели домов, прилегающего ландшафта, интерьера и мебели. Все конструкции создаются с высокой точностью и подробной детализацией. Также есть функция формирования статистики расхода материалов. В конструкторе используются простые инструменты, которые встречаются в других графических редакторах. Программа снабжается обучающими видео и руководствами. Минусом является отсутствие возможности оформления 2D-планов.

Для SketchUp даже сложные трехмерные объекты — не проблема! Фото: sketchup.com

7 Дом-3D

Программа предназначена для моделирования домов, мебели и дизайна интерьеров. Каталог содержит много готовых моделей мебели, можно изменять материалы пола, стен и мебельных фасадов. Продукт разрабатывался для непрофессионального использования, поэтому подходит для аматоров.

В программе Дом-3D можно заниматься и моделированием ландшафтного дизайна. Фото: dom3d. com.ua

8 Дизайн Интерьера 3D

Удобная программа для планирования обстановки дома или офиса с бесплатным периодом использования. В каталоге более 100 предметов мебели и 450 вариантов отделочных материалов, все легко масштабируется, цветовая гамма настраивается. Отличается высокой скоростью работы, подходит для начинающих пользователей благодаря наличию системы видео-подсказок. При создании проекта предлагается выбрать один и вариантов стандартной планировки или нарисовать дом самостоятельно. Есть возможность составления простых смет. Для расстановки мебели удобнее переключиться в 2D-план. Просмотреть готовый результат можно будет, перейдя в режим 3D-моделирования.

Добавляйте мебель и технику, расставляйте ее и любуйтесь на полученный результат. Фото: interior3d.su

9 Home and Landscape Design

Условно бесплатная программа для создания трехмерных моделей и двумерных планов. Подходит для проектирования внутренней обстановки, внешнего вида дома и прилегающего пространства. Для большей реалистичности проект можно распечатать на картоне или бумаге и собрать макет дома.

В Home and Landscape Design получаются изображения фотографического качества. Фото: punchsoftware.com/home-design

10 Chief Architect

Удобная программа для проектирования каркасных конструкций, есть возможность спланировать обстановку внутри дома. Минусом является отсутствие русификации, из-за чего начинающим будет сложно.

Учитывайте мельчайшие детали при проектировании дома или интерьера комнаты с Chief Architect. Фото: chiefarchitect.com

Сравнение бесплатных программ проектирования домов

У каждого варианта есть свои плюсы и минусы. Для упрощения выбора основные моменты мы оформили в сравнительную таблицу.

Название Русификация Каталог мебели Расчет нагрузки Версия для Windows Версия для Mac OS Лицензия Подходит для новичков
Sweet Home 3D да да нет да да бесплатная да
ArchiCAD да да нет да да пробный бесплатный период нет
HouseCreator да нет нет да нет пробный бесплатный период нет
Home Plan Pro нет да нет да нет пробный бесплатный период нет
«ЛИРА-САПР 2013» да нет да да нет бесплатная нет
Google SketchUp да да нет да да бесплатная да
Дом-3D да да нет да нет пробный бесплатный период да
Дизайн Интерьера да да нет да нет пробный бесплатный период да
Home and Landscape Design да да нет да нет пробный бесплатный период да
Chief Architect нет да нет да да пробный бесплатный период нет

Для создания качественного проекта не обязательно платить огромные деньги специалистам или приобретать профессиональное ПО. Даже бесплатные программы могут обеспечить необходимый функционал и высокое качество изображений.

Топ-10 программ для самостоятельного проектирования частного дома

Проект – именно то, с чего начинается дом. Вся планировка, размещение мебели, расход материала предусматриваются на этой стадии конструирования жилища. Это нелегкое дело отнимает время  и требует профессионального подхода. Благо программисты и разработчики приложений упростили нам жизнь – внедрили в повседневность свои достижения. Об этом мы сейчас и поговорим.

Ссылки, представленные на странице актуальны для скачивания программ. Для начала закачки скопируйте ссылку и введите её в адресную строку браузера.

1.Google SketchUp: идеален для обывателя

Скачать: http://dl.trimble.com/sketchup/gsu8/FW-3-0-16956-RU.exe

Что дает эта программа? Возможность создания 3D-моделей и рисунков, эскизов и разверток, планов и другое. Как для новичка в проектировании, так и для опытного дизайнера хороший помощник в работе. Доступны опции импорта и экспорта. Считайте вместе с ним площадь, создавайте наброски, задавайте конкретные параметры — Google SketchUp справится. Можно и проработать текстуры, стили контура.

Чем может похвастаться? Понятным и простым интерфейсом, материалом для обучения новичков и возможностью быстро освоить азы программного обеспечения (до нескольких часов при желании). Чуть больше привлекательных опций открывается в профессиональной версии Google SketchUp. Таким образом, данная программа проста и удобна в работе, освоить которую можно в максимально короткие сроки.

Каковы возможности Google SketchUp? Во-первых, моделирование эскизов архитектурных сооружений, создание интерьера дизайна, работа с макетами наружной рекламы и использование в области инженерии.

Существует две версии: бесплатная, с некоторыми ограничениями и платная.

2.Revit: решение для профессионалов

Скачать: http://www.autodesk.ru/products/revit-family/free-trial

Ревит ориентирован на профессионалов в проектировании зданий и архитектур. Если говорить о сложности, то на ее освоение уйдет гораздо больше времени, чем на предыдущую программу. Необходима точность и опыт при работе с отдельными элементами. Преимуществом можно назвать огромный простор для творчества и реализации своих планов.

Ключевой момент в Ревите – выполнение эскизов как в плане внешней «оболочки», так и внутренней расстановки мебели. Важно помнить, что при грамотном и профессиональном подходе, особенно во время создания чертежей, можно в итоге получить неплохой результат.

Одним из небольших минусов признана плохая адаптация к русскоязычным пользователям, относительно небольшой «возраст». К преимуществам же – производительность, возможность групповой работы над проектом и легкость при создании библиотек.

При знакомстве с программой есть возможность воспользоваться 30-дневной пробной версией с поддержкой всего функционала и набора возможностей.

3.AutoCad как простейшее 3D-проектирование

Скачать: https://mega.nz/#!qkIiVCiZ!_QejgooCg-9i3K2TDxL9-zCOQxh3AKhuBT8VngzBgOM1

Эта программа вошла в список одних из самых адаптированных как для профессиональных дизайнеров и архитекторов, так и для любителей. Пожалуй, это то, что нужно для самостоятельного простейшего проектирования частного дома.

Доступны две версии данного ПО – AutoCad (3D) и AutoCad LT (2D). Компания предлагает своим клиентам выгодную акцию, суть которой заключается в 50-процентной скидке текущей стоимости относительно предыдущей. Какие возможности у АвтоКад? В первую очередь это архитектура и визуализация. При этом он считается главным и самым важным инструментом для окончательных работ по созданию проекта. Доступен пользователям на 18 языках. В русскоязычной версии сделано все для удобства клиентов: документация и интерфейс командной строки не должны вызывать затруднений.

В работе доступны как простые и элементарные средства проектирования, так и более расширенные возможности. Имеется возможность использования параметрического черчения в фомате 2D. Самые важные плюсы АвтоКад – высокое качество визуализированных моделей в данной программе, универсальность и адаптированность.

4.SweetHome: еще одна программа для комфортной работы

Скачать: http://www. sweethome3d.com/ru/download.jsp

В целом – SweetHome понятный и наглядный инструмент даже для непрофессионального пользователя. Для начала продуктивной работы с ним достаточно изучить видео-уроки, пройти небольшое самостоятельное обучение и попробовать себя в программе.

Пользователи признают, что на сегодняшний день это одна из самых простых и доступных программ в своем сегменте.

SweetHome позволяет составлять как двумерные, так и трехмерные планы. При этом есть возможности импорта вторых в OBJ, DAE и 3DS форматах.

В процессе работы пользователю открыта функция демонстрационных видео проекта своего жилища.

Программа бесплатна и легальна.

5.FloorPlan 3D – приложение для проектирования

Скачать: https://drive.google.com/open?id=0BwFWhconSKDOdG1kS0xrbmhQWXc

FloorPlan 3D – еще одно ПО для работы с проектами квартир, планированием дизайна.

Какой бы ни была ваша задумка – с этой программой она станет реальностью. Для этого «трудятся» удобный интерфейс, большое количество полезных функций в автоматическом режиме.

Вне зависимости от сложности постройки и ее типа, FloorPlan 3D открывает все свои самые лучшие возможности. Например, составить эскиз в короткие сроки. Удобства добавляет автоматическая оптимизация размеров в процессе создания 3D-модели.  FloorPlan 3D поддерживает опцию базы данных, то есть, любая информация о том, какие материалы вы использовали, для чего, как выглядел предыдущий проект, перемещается в специальный раздел «Ведомость материалов».

Что можно сделать в FloorPlan 3D?

  • Самостоятельно составлять проект частного дома;
  • Конструировать план нескольких этажей;
  • Добавлять дверные проемы, окна и лестницы;
  • Разбавлять интерьер шкафами, мебелью и бытовой техникой;
  • Декорировать дизайнерскими элементами;
  • Подписывать, добавлять текстовые файлы, комментировать план и многое другое.

В целом, FloorPlan 3D идеален для разработки жилых домов, зданий и других архитектурных строений.

6.ArchiCAD: программа для архитекторов

Скачать: http://dl. graphisoft.com/AC/19/RUS/AC/AC19-3003-RUS.exe

В данной программе реализованы все полезные функции, необходимые для полноценного проектирования архитектурных сооружений профессионалами своего дела. Элементы ландшафта и мебели также доступны для работы с планированием зданий.

Одна из особенностей – принцип Виртуального Здания, суть которого заключается в представлении модели реального здания, изображение которого занесено в компьютер. Работу в данном ПО можно сравнить с настоящим строительством: пользователь пускает в ход все доступные инструменты. Например, стены и лестницы, окна и другие объекты.

По завершению, проектировщик имеет доступ к извлечению всей необходимой информации при подготовке документации. Например, планы этажей, визуализации и фасады. Пользователь может включить в процесс создания своего виртуального здания балки и колонны, стены и перекрытия, крыши и перегородки, оболочки и сетки. Очень удобно, что можно добавлять источники света и их элементы: световые люки, яркость, выключатели и разные цветовые режимы.

Какие преимущества у ArchiCAD? В первую очередь, это неразрывная связь между элементами и частями проекта здания. Изменения в одной части дома обязательно отразятся на других, то есть, программа автоматически перерассчитывает и перестраивает определенные конструкции. К тому же ArchiCAD спокойно переносит все «капризы» и требования своих пользователей и подстраивается под их пожелания.

Недостатком признаны сложности в работе с нестандартными проектами и ограниченные возможности. А еще высокая стоимость программы. Правда, и тут есть альтернатива: компания-разработчик предлагает как полноценную платную версию программы, так и демо-вариант в виде учебного обучающего пособия.

7. Программа Arcon

Скачать: http://www.newestsoft.com/Windows/Graphic-Apps/Editors/Download/ArCon-70.html

Arcon – оптимальный инструмент для планирования офиса и жилого здания, архитектурно-дизайнерских конструкций и промышленных объектов.

Преимуществом программы стало умение комплексно подходить к проектированию интерьера.

Пользователями было отмечено, что проекты и соответствующая документация, подготовленные в Arcon не доставили никаких неудобств и затруднений. Разработчики данного ПО позаботились и об импорте моделей.

В отличие от большинства программ для проектирования, Arcon – платная программа как в полномасштабной версии, так и в учебной. Конечно, стоимость второй существенно снижена.

Является профессиональным инструментом, требует навыков в проектировании.

8. Autodesk 3ds Max

Скачать: http://www.autodesk.ru/products/3ds-max/free-trial

Autodesk 3ds Max – многофункциональная, доступная программа. К преимуществам можно отнести создание трехмерных образов и объектов. Особенно актуально это ПО для приверженцев творческого подхода к работе. В Autodesk 3ds Max реализуется как 3D-моделирование, так и анимация.

Существенный минус – сложность в обучении и высокая стоимость, сложный интерфейс и тяжелое освоение в программе.  Но, ничего страшного – это решаемо: интернет предлагает большое количество видео-уроков, с помощью которых можно все-таки освоить азы проектирования и научиться создавать настоящие шедевры.

Если говорить о стоимости как о минусе, то он, скорее относится к новичкам и пользователям-любителям. Для профессионалов же эта программа – что надо.

Какие возможности у программы? В ней реально проектировать не только дома и их интерьер, но и различные объекты: машины и сооружения, комнаты и улицы, города и т.д.

9. КЗ-коттедж

Скачать: http://k3-cottage.ru/download.php?location=../files_cottage/demo/C74Demo_11-10-16.exe

КЗ-коттедж позволяет спроектировать строения из бруса и бревна (в том числе оцилиндрованного) для последующего строительства, проработать в нем все до мелочей.

К преимуществам относится широкий функционал для планирования конструкций из досок. Например, заполнение ими определенных контуров. При этом размеры определяются автоматически или же задаются пользователем.

Еще одно удобство – отчеты по применяемым материалам, подкрепленные чертежами и цифрами.

В работе программа проявляет себя как мощный и функциональный инструмент, часто используется сотрудниками строительных компаний в профессиональной деятельности.

Что насчет недостатков?

В версии 5.5 встречаются ошибки, поэтому лучше придерживаться лицензионного ПО. А вот демоверсия 6.4 не наделена функцией автосохранения, что доставляет неудобство в процессе проектирования.

10. Chief Architect для каркасных домов

Скачать: https://www.chiefarchitect.com/resources/demorequest.php?product=premier&src=web

В этой программе отлично сориентируется и обоснуется специалист, работающий с каркасными постройками. При всех сильных сторонах и преимуществах, степень сложности достаточно высока. Особенно для тех, кто на «вы» с английским языком, так как руководство составлено именно на нем (7-ая версия).

Чтобы «набить руку», с данным ПО нужна постоянная и тесная работа. В Chief Architect удобно проектировать как жилые частные дома, так и другие постройки. Правда, для первых созданы программы, более близкие для них.

Что можно сделать в Chief Architect? Например, чертежи для стропильных систем или перекрытий. По времени это занимает намного меньше, чем в других программах.

Как нарисовать проект дома, как создать проект дома самому

Как нарисовать проект дома, как создать проект дома самому

22.12.2015 07:40:47

Планировка является при строительстве дома первоначальным этапом, поэтому вопрос, как нарисовать проект дома, не составит особого труда. Ну а если же, у Вас совсем ничего не выходит, то в этом деле помогут профессионалы http://www.belarch.ru/proekt-malenkogo-odnoetazhno. С самого начала следует представить проект первого этажа, определившись с размерами строения, рельефом земельного участка, строительными материалами, типами перекрытий, особенностями интерьера и, разумеется, с вашими финансовыми возможностями. Как только закончена планировка первого этажа, можно приступать к планировке всего дома.
Проектирование фундамента здания является важным этапом строительства. Наиболее приемлемое решение- создание ленточной разновидности фундамента, его характеризует простота изготовления и надежность. Фундаменты мелкого заложения надо использовать при наличии грунтовых вод. Это способно снизить себестоимость строительства.
Желательно делать фундамент в виде буквы Т, перевернутой вверх ногами, это обезопасит фундамент от воздействия неблагоприятных факторов. Закладывая арматурный каркас, учитывайте тот факт, что расстояние от каркаса до поверхности бетона не должно быть больше двух диаметров арматуры.


Подушка фундамента должна быть на одном уровне с траншеей, что позволит залить в грунт бетонный раствор. Установите гильзы, чтобы вывести трубы для водоснабжения, электрического кабеля и канализации. Далее следует разобраться, как нарисовать проект дома. Начинайте чертеж с осей, проходящих посредине несущих и капитальных стен. Ось следует проводить по центру наружных стен, если у возводимого здания прямоугольная форма. Линии расположения внутренних перегородок и стен проводят по намеченным осям, затем чертят окна и двери, указывая направление их открытия.
Далее на рисунке производят размещение ванны, туалета, канализационных и водопроводных труб, вентиляционных каналов, лестничных площадок и т. д. Экспликационные номера проставляют на всех внутренних конструкциях. Точные размеры строения указывают на бумаге после того, как проект нарисован.


Комментарии и пинги закрыты.

Как нарисовать план дома шаг за шагом Pdf

Сначала нарисуйте область графика на листе и решите требование. Ниже приведены требования базового дома

. Площадь участка

1 – Кухня

2 – Спальня

1 – Гостиная

1 – Ванна плюс унитаз

1 – Кладовая

1 – Столовая

1 — Парковка для автомобиля

Подробнее: Пошаговый процесс строительства зданий


Нарисуйте план дома вручную Пошаговое руководство

1) Сначала подготовьте грубую пузырьковую диаграмму с указанием вероятного расположения различных комнат на участке.

Пузырьковая диаграмма

2) Исходя из этого, подготовьте линейный план жилого дома перед подготовкой детального эскиза, потому что альтернативные линейные планы дадут возможность для сравнения путем внесения изменений в размер некоторых комнат в соответствии с требованиями владельца.


Линейный план жилого дома

Как нарисовать план дома от руки

2) При подготовке эскизного плана линейный план со ссылкой на план участка, форму участка, северное направление, направление преобладающего ветра, главную дорогу и вид на окрестности и т. д.следует иметь в виду.

3) Эскизный план должен быть подготовлен на кальке. Новички могут держать график под калькой. Это поможет им сэкономить много времени.

4) Толщина стены, площадь каждой секции, наименование нижнего расположения санитарных узлов, лестница, лестничный пролет, лестничная площадка и направления, ширина прохода, расположение дверей и окон, колонн и балок, въездных ворот, составной стены, путь от ворот к зданию, хайджи и выступы козырька должны быть четко обозначены на эскизном плане.

Подробнее: Смета Здания с Планом

Как нарисовать план дома от руки


5) Нарисуйте все линии наружных стен тонкими линиями, используя карандаш 2H.

План дома со стеной

6) Толщина стены должна быть вычерчена в соответствии с данными каркасными конструкциями, которые могут иметь наружные стены толщиной 230 мм и внутренние стены толщиной 150 мм. Итак, толщина стены в плане 230 мм.

Как правило, толщина стены на плане этажа — это стена толщиной 150 мм, включая штукатурку с обеих сторон, или стена толщиной 200 мм без штукатурки лучше, чем стена толщиной 230 мм со штукатуркой.

Точно так же стена толщиной 100 мм без учета толщины штукатурки лучше, чем стена толщиной 150 мм с штукатуркой с точки зрения прочности. (Итак, толщина стены в плане этажа в мм составляет 230 мм)

Несущие конструкции будут иметь толщину стен от 200 мм до 300 мм.Стена толщиной менее 200 мм не может быть несущей.

7) Изучите четкие внутренние размеры помещений и начертите линии внутренних стен с толщиной стен.

8) В общественных зданиях двери и окна открываются наружу. Следовательно, двери, окна и вентиляторы выровнены так, чтобы быть на одном уровне с снаружи. В жилых и частных домах они открываются внутрь, а дверные, оконные и вентиляционные рамы должны находиться на одном уровне с внутренней стороной стены. Это необходимо для создания полного хода затвора и максимального зазора через проем.

9) Изучите движение в доме из одной комнаты в другую или проход через дверь и покажите ставню с направлением открывания символом.

Как нарисовать план дома от руки

Как нарисовать план дома от руки

Подробнее: Размер и расположение стандартного номера в жилом доме


10) Тщательно спланируйте дверные проемы. Ни один ставень не должен частично или полностью блокировать открытие другой двери или окна.Пространство между двумя соседними дверными проемами автоматически становится проходным, и проход всегда должен быть свободным.

11) Выдвижная кухонная площадка, мойка, встроенный шкаф, унитаз. кастрюля (туалет), умывальник, лестница, передние и задние ступеньки.

12) Колонна веранды не должна загораживать обзор парадной двери или окна гостиной.

13) Выступы от стен в виде навесов, крыльца и балки от колонны веранды, находящиеся выше уровня подоконника окон, должны быть показаны пунктиром.

14) Проведите выносные и размерные линии со всех сторон.

15) На чертежном листе напишите размеры комнаты в чистоте (сначала по горизонтальной оси, затем по вертикальной оси). В случае каркасных конструкций должны быть показаны центральные и габаритные размеры.

Подробнее: Строительные подзаконные акты и стандартные размеры строительных блоков


16) Будьте внимательны при выборе правильного места для написания размеров и наименований, чтобы они были достаточно разборчивыми и не были скученными и никогда не выходили за пределы помещения условными символами/знаками.Они не должны остаться незамеченными или быть затмеваемыми

.

 Общий размер стороны должен совпадать с суммой размеров, последовательно расположенных вдоль направления.

17) Должны быть указаны общие размеры всех четырех сторон здания (включая отступы, если таковые имеются). ( Как нарисовать план дома от руки )

18) Проведите линию высотой 5 мм примерно по центру комнаты для заголовка.

19) Напишите полную спецификацию для дверей, окон и вентиляторов.

20) Стрелки для обозначения объекта должны указывать от описания к объекту, а не от объекта к описанию.

21) Масштаб для плана должен быть записан как 1 см = 1 метр, а не как 1 м = 1 см. т. е. это должна быть дробь, но не более 1.

22) План обычно выполняется в масштабе 1:50, 1:100 или 1:200 в зависимости от размера здания.

23) Обратитесь к условным обозначениям и символам для каменной кладки, кирпичной кладки, деревянных и бетонных работ и G.л. и т.п. только после простановки размеров и указания наименований. Условные обозначения должны быть более светлым оттенком по сравнению с основным рисунком (нарисованы карандашом 2Н). Штриховка или другие условные знаки никогда не должны скрывать размеры, буквы или любые другие детали.

Как нарисовать план дома от руки


Смотреть видео: Как нарисовать план дома — 1


Вам также может понравиться

Планы этажей — Узнайте, как проектировать и планировать планы этажей

Что такое план этажа?

План этажа представляет собой масштабную схему комнаты или здания, если смотреть сверху.На плане этажа может быть изображено все здание, один этаж здания или отдельная комната. Он также может включать измерения, мебель, технику или что-либо еще, необходимое для целей плана.

Планы этажей полезны для проектирования расстановки мебели, систем электропроводки и многого другого. Они также являются ценным инструментом для агентов по недвижимости и лизинговых компаний, помогая продать или сдать в аренду помещение.

Важность дизайна плана этажа

Планы этажей необходимы при проектировании и строительстве дома.Хороший план этажа может увеличить удовольствие от дома, создавая хороший поток между помещениями, и может даже увеличить его стоимость при перепродаже.

Каковы ключевые характеристики хорошего плана этажа при проектировании вашего дома?

  • Универсальность и гибкость. Позаботьтесь о том, чтобы в будущем офис можно было легко превратить в детскую как для вашей семьи, так и для будущего покупателя.
  • Идеальная планировка помещения. Убедитесь, что спальни находятся далеко от мест для развлечений.Ванные комнаты не должны выходить на общие развлекательные зоны, такие как столовые или гостиные. Большинству людей понравится, если кухня открывается в столовую или гостиную, чтобы тот, кто готовит, мог по-прежнему общаться с гостями или следить за играющими детьми.
  • Размер имеет значение. При проектировании любой комнаты или коридора подумайте о том, сколько людей будет находиться в этом пространстве одновременно. Имеют ли они место для перемещения? Есть ли место для мебели, чтобы вместить все запланированные мероприятия?
  • Соответствует вашим приоритетам и стилю жизни. Если развлечения важны, убедитесь, что из кухни есть выход на улицу и в гостиную. Если вы работаете из дома, убедитесь, что ваш офис хорошо освещен и, возможно, находится в тихом месте. Когда вы стираете, нормально ли вам подниматься на три этажа, чтобы добраться из главной спальни в прачечную?
  • Найдите баланс между архитектурными деталями и практическими соображениями. Подумайте о безопасности детей, уборке, отоплении и охлаждении, прежде чем влюбиться в какую-нибудь величественную лестницу или окна от пола до потолка.

Прочтите несколько советов по созданию идеальных планов этажей.

Маркетинг и распространение планов этажей

Планы этажей также играют ключевую роль в информировании потенциальных покупателей или арендаторов о вашем пространстве.

В 2013 году компания Rightmove опубликовала исследование, в котором говорится, что покупатели недвижимости считают планы этажей не только приятными, но и необходимыми при выборе недвижимости. Каждый пятый заявил, что проигнорирует недвижимость без плана этажа. Они также оценили планы этажей как более важные, чем фотографии и описание собственности.С другой стороны, когда продавцы рассматривают возможность найма агента по недвижимости, Rightmove обнаружил, что 42% не стали бы нанимать агента, который не предлагает план этажа.

Добавление поэтажного плана к списку недвижимости может увеличить количество кликов от покупателей на 52%.

Вы также можете использовать план этажа для общения с подрядчиками и поставщиками по поводу предстоящего проекта реконструкции.

Как нарисовать план этажа

Существует несколько основных шагов для создания плана этажа:

  • Выберите область. Определить область для рисования. Если здание уже существует, решите, какую его часть (комнату, этаж или все здание) рисовать. Если здание еще не существует, придумайте проекты, основанные на размере и форме места, на котором будет построено здание.
  • Провести измерения. Если здание существует, измерьте стены, двери и соответствующую мебель, чтобы план этажа был точным. Если план создается для совершенно новой области, убедитесь, что общая площадь соответствует тому месту, где она будет построена.Целесообразно изучить здания, построенные в аналогичных районах, чтобы использовать их в качестве сметы для этого плана этажа. Узнайте больше о том, как измерить и нарисовать план этажа в масштабе.
  • Рисовать стены. Добавьте стены для каждой комнаты здания, соблюдая масштаб.
  • Добавьте архитектурные особенности. Начните добавлять элементы в пространство, включив в него неизменяемые элементы, такие как двери и окна, а также холодильник, посудомоечную машину, сушилку и другие важные приборы, которые должны быть размещены в определенном месте.
  • Добавить мебель. Добавьте мебель, если этого требует план этажа.

Прочтите подробное руководство SmartDraw по рисованию планов этажей.

Примеры планов этажей

Лучший способ понять планы этажей — посмотреть на несколько примеров планов этажей.

Нажмите на любой из этих планов этажей, включенных в SmartDraw, и отредактируйте их:

Просмотреть всю коллекцию примеров и шаблонов планов этажей SmartDraw

Как нарисовать план этажа крошечного дома

20 февраля 2013 г.

Независимо от того, покупаете ли вы крошечный дом, работаете с дизайнером крошечного дома или проектируете свой собственный, знание того, как нарисовать план этажа, поможет вам передать свои идеи и превратить их в реальный, работоспособный дизайн.

Начало работы

  • Начните по старинке. Большинство великих идей начинаются с быстрого наброска на бумаге. Но чертеж наиболее полезен, когда он выполнен в масштабе, что позволяет понять размер элементов и их взаимосвязь друг с другом.
    • Миллиметровая бумага позволяет легко рисовать в масштабе. Найдите миллиметровую бумагу с не слишком плотной сеткой или распечатайте ее самостоятельно. Используйте карандаш, ручку, волшебный маркер или что-то, что вам подходит.

      Использование сетки из миллиметровой бумаги

    • Вам нужно, чтобы каждый квадрат сетки равнялся какой-то простой доле фута, например 3″, 4″, 6″ или 1 футу.Выберите один из них (скажем, 6 дюймов) и умножьте его на количество квадратов сетки на миллиметровке (скажем, 30×39). Это дает 180 × 234 дюйма или 15 × 19,5 фута (разделите дюймы на 12, чтобы получить футы). Итак, в этом масштабе на этом листе бумаги у вас есть место, чтобы нарисовать что-то до 15 футов в ширину и 19 футов-6 дюймов в длину. 24-дюймовый квадратный стол будет состоять из четырех квадратов сетки в длину и четырех квадратов в ширину.
  • Программное обеспечение для архитектурных чертежей. Существует множество программ, некоторые бесплатные, некоторые дешевые, некоторые очень дорогие.В то время как профессиональные дизайнеры часто используют AutoCAD, вам не нужно ничего настолько серьезного. Эта же компания предлагает бесплатный веб-инструмент для проектирования планов этажей. Если у вас есть хороший (или плохой) опыт работы с другим программным обеспечением для проектирования, поделитесь им в комментариях!
  • SketchUp. Многие дизайнеры крошечных домов сочли SketchUp очень полезным. SketchUp — бесплатная программа для 3D-моделирования, которую несложно освоить. С помощью этого программного обеспечения вы можете спроектировать не только план этажа, но и полный трехмерный дизайн и детали вашего крошечного дома.Учебники доступны в Интернете, и Майкл Янзен из Tiny House Design сделал очень полезную серию видеоуроков о том, как нарисовать крошечный дом на трейлере с помощью SketchUp.

Зная, насколько велики вещи

  • Не забывайте о толщине стенки. Это легко сделать, но если не учитывать толщину стен в маленьком домике, это складывается. Если вы точно не знаете, какой толщины будут ваши стены, угадайте. Типичная стена из стоек 2 × 4 с гипсокартоном толщиной 1/2 дюйма с каждой стороны имеет толщину 4-1/2 дюйма.

    Чертеж двери в стене

  • Знай свои двери. Жилые двери разных размеров.
    • Двери различаются по ширине, обычно с шагом 2 дюйма (2 фута-6 дюймов, 2 фута 8 дюймов и т. д.). Стандартная входная дверь в новых американских домах имеет ширину 3 фута и высоту 6 футов-8 дюймов, но она может быть слишком широкой для крошечного дома. Старый стандартный размер входной двери составлял 2 фута-8 дюймов. Подумайте о размере вашего самого большого предмета мебели — поместится ли он в выбранную вами входную дверь?
    • Обязательно нарисуйте на плане дверь.Убедитесь, что распашная дверь не задевает другие двери, арматуру или мебель. Если у вас тесное пространство, подумайте о дверце-купе.
    • Двери возле угла должны быть на расстоянии не менее 3-4 дюймов от угла, чтобы оставалось место для отделки.
  • Знай свои окна. Нарисуйте окна на плане. Размеры окон различаются. Обычные ширины для базовой планировки плана этажа составляют 1 фут-6 дюймов, 2 фута 0 дюймов, 2 фута 6 дюймов и 3 фута 0 дюймов. Если окна распахиваются или открываются, нарисуйте качели на плане. Для получения дополнительной информации о типах и размерах окон (и дверей) обратитесь к таким производителям, как Pella и Jeld-Wen.
  • Будьте реалистичны в отношении мебели. Мебель занимает место. Возьмите рулетку и измерьте свою мебель и себя, сидящего в ней. Или поищите в Интернете множество «стандартных» размеров.
  • Понимание размеров кухни. Кухонные нижние шкафы обычно имеют глубину 24 дюйма, а глубина столешницы составляет 25-1/2 дюйма. Типичная ширина корпуса указана с шагом 3 дюйма (9 дюймов, 12 дюймов, 1 фут-3 дюймов, 1 фут 6 дюймов и т. д.). Верхние шкафы обычно имеют глубину 12 дюймов и ту же ширину.В идеале перед шкафами должно быть оставлено не менее 36 дюймов рабочего пространства, а 42-48 дюймов более удобны.
  • Понимание размеров ванной комнаты. Строительные нормы и правила устанавливают некоторые рекомендации, которые полезно знать независимо от того, строите ли вы по нормам или нет. Например, обычно должно быть не менее 15 дюймов от центра унитаза до каждой боковой стены, всего 30 дюймов между стенами (хотя для некоторых людей это будет немного тесно, они могут предпочесть 36 дюймов). Перед унитазом должно быть свободное пространство шириной 21 дюйм.

Реалистичный план этажа со стенами, дверями, окнами, кухонными шкафами, сантехникой и мебелью.

Особые соображения

  • Сантехнические стены. Если у вас есть туалет с водопроводом, сантехник должен иметь возможность провести через него вентиляционную трубу вертикально, поэтому постарайтесь расположить его рядом со стеной хотя бы 2×4, если не 2×6, и предпочтительно внутренней стеной.
  • Стены жесткости. В длинном узком доме поперечные силы от ветра и возможных землетрясений будут создавать наибольшую нагрузку на короткие торцевые стены.Как правило, обшивка этих стен сопротивляется этим силам сдвига, поэтому старайтесь не заполнять эти стены полностью дверями и окнами, которые уменьшают площадь обшивки. Кроме того, старайтесь держать двери и окна немного дальше от каждого внешнего угла для дополнительной прочности (24 дюйма отлично, если вы можете это сделать).
  • Пассивная солнечная конструкция. Ориентация и расположение окон являются ключевыми аспектами пассивного солнечного дизайна. Прочтите мой пост о пассивной солнечной энергии пару недель назад, чтобы получить несколько советов.

Ищете вдохновение?

  • Поищите идеи в книгах по небольшим домам (недавно я взял книгу «Компактные домики» Джеральда Роуэна и нашел ее очень полезной) или бесплатные планы в Интернете (например, бесплатные планы крошечных домов Майкла Янзена в Tiny House Design). .
  • Узнайте немного о фэн-шуй. Я лично не покупаюсь (и даже не понимаю) во всех тонкостях фэн-шуй; Тем не менее, я считаю, что это полезный источник принципов планировки и дизайна дома. На сайте About.com есть обширный раздел по фэн-шуй. Берите то, что считаете полезным, игнорируйте то, что вам не нужно.
  • Упрощать, упрощать, упрощать. Простой план легче построить, и он может казаться менее загроможденным. Его можно сделать интересным и красивым с помощью вариаций по вертикали (высоты окон и потолков и т. д.) и выбора материалов, и я расскажу об обоих этих вещах в ближайшие недели.

Примечание: На прошлой неделе я объявил, что статья на этой неделе будет посвящена изоляции. Хотя это интересная тема (по крайней мере, если вы увлекаетесь строительной наукой), она не совсем специфична для крошечных домов — одни и те же принципы применимы ко всем домам. Если вы действительно с нетерпением ждали подробного обсуждения изоляции на этой неделе, извините, что разочаровываю, но я дам ссылки на несколько ресурсов, в которых подробно рассматриваются различные варианты: статья об изоляционных материалах от Министерства энергетики
и еще одна о тепловой контроль в зданиях от Building Science Corporation.

Вы занимаетесь проектированием собственного крошечного дома или не знаете, с чего начать? Поделитесь своими проектами и извлеченными уроками в комментариях ниже! На следующей неделе мы сменим оси и поговорим о вертикальном измерении крошечных домов.

Следующие две вкладки изменяют содержимое ниже.

Винсент Бодуан (Vincent Baudoin) — дизайнер и строитель с опытом работы в области общественного дизайна, устойчивого развития и интегрированного проектирования и строительства.

Родственные

Рисование по чертежу — RoomSketcher

Загрузите существующий чертеж плана этажа для использования в качестве шаблона.Загрузите план, изображение или эскиз и обведите их. Экономьте время и рисуйте планы этажей быстрее!
