Буквы для черчения. Чертежный шрифт. Алфавит. Правила написания прописных букв и цыфр

Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.

Шрифты чертежные (ГОСТ 2.304-81) предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. Для выполнения надписей в черчении используют ГОСТ. ГОСТ устанавливает номера чертежных шрифтов (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40) русского, латинского и других алфавитов.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм.

Высота буквы измеряется перпендикулярно к основанию строки. Шрифт выполняется с наклоном в 75° (ГОСТом допуска­ется выполнять надписи чертежным шрифтом без наклона).

Для удобства написания букв чертежного шрифта выстраи­вают вспомогательную сетку (рис.

35), которую выполняют сле­дующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. От­кладывают на нижней линии строки ширину букв и расстояние между ними (табл. 3).

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

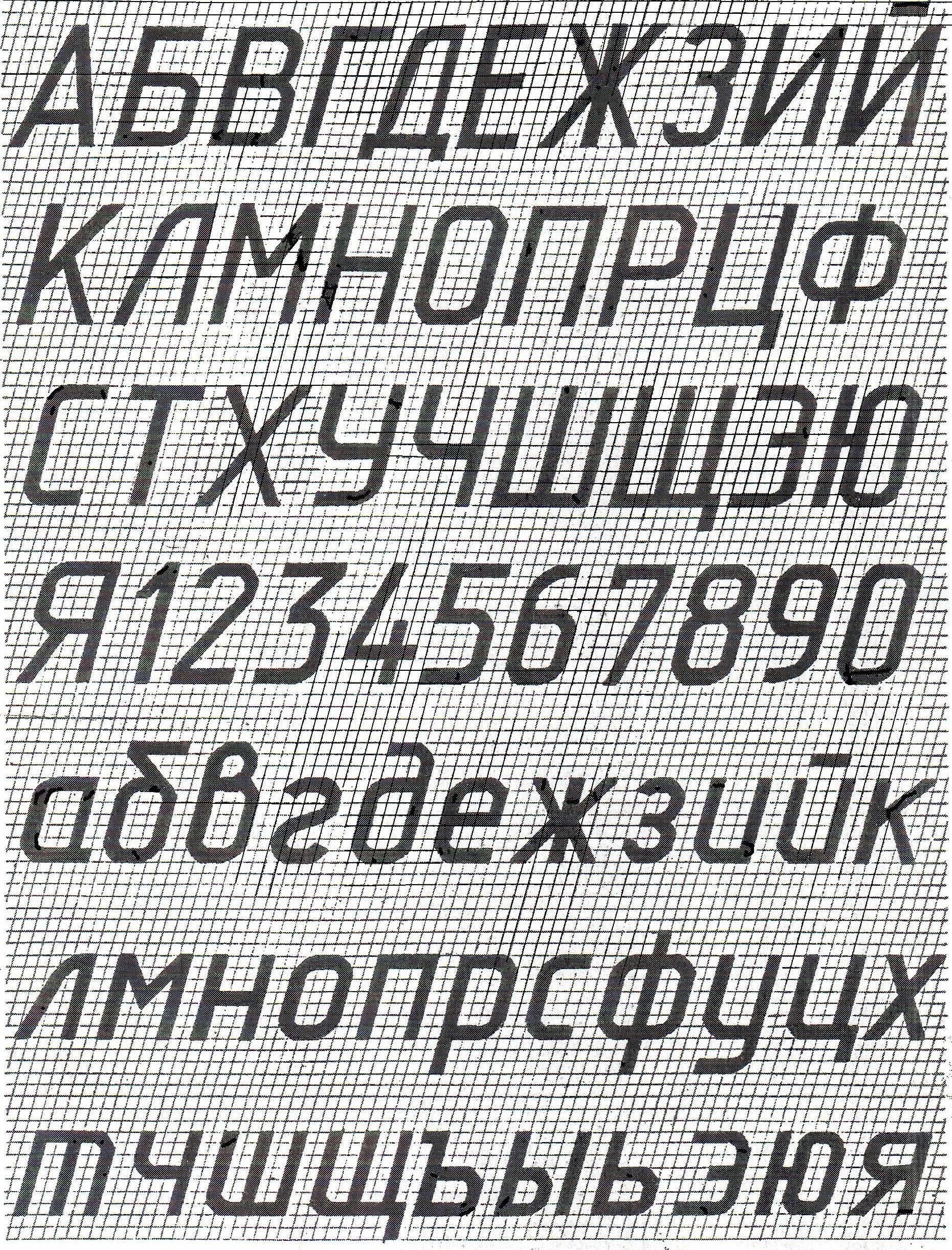

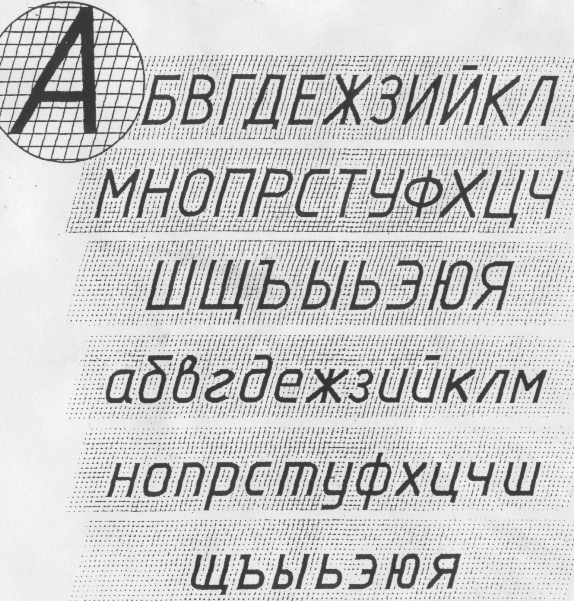

Рассмотрите начертание букв чертежного шрифта (рис. 35— 37). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисун­ках показана (стрелками) последовательность начертания каж­дой буквы.

Рис. 35. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки

рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв

Как вы, наверное, уже заметили, начертания многих строчных и прописных букв не отличаются между собой, например К — к, О — о и др. Начертание некоторых строчных букв отличается от начертания прописных (рис. 38).

При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.

3. Размеры букв чертежного шрифта

Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 39, а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно ну­лю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное рас­стояние между буквами Б и О, 0 и T следует сократить вполови­ну.

Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 39, б).



Рис. 39. Учет межбуквенного просвета при написании слов: а — пра­вильно; б — неправильно

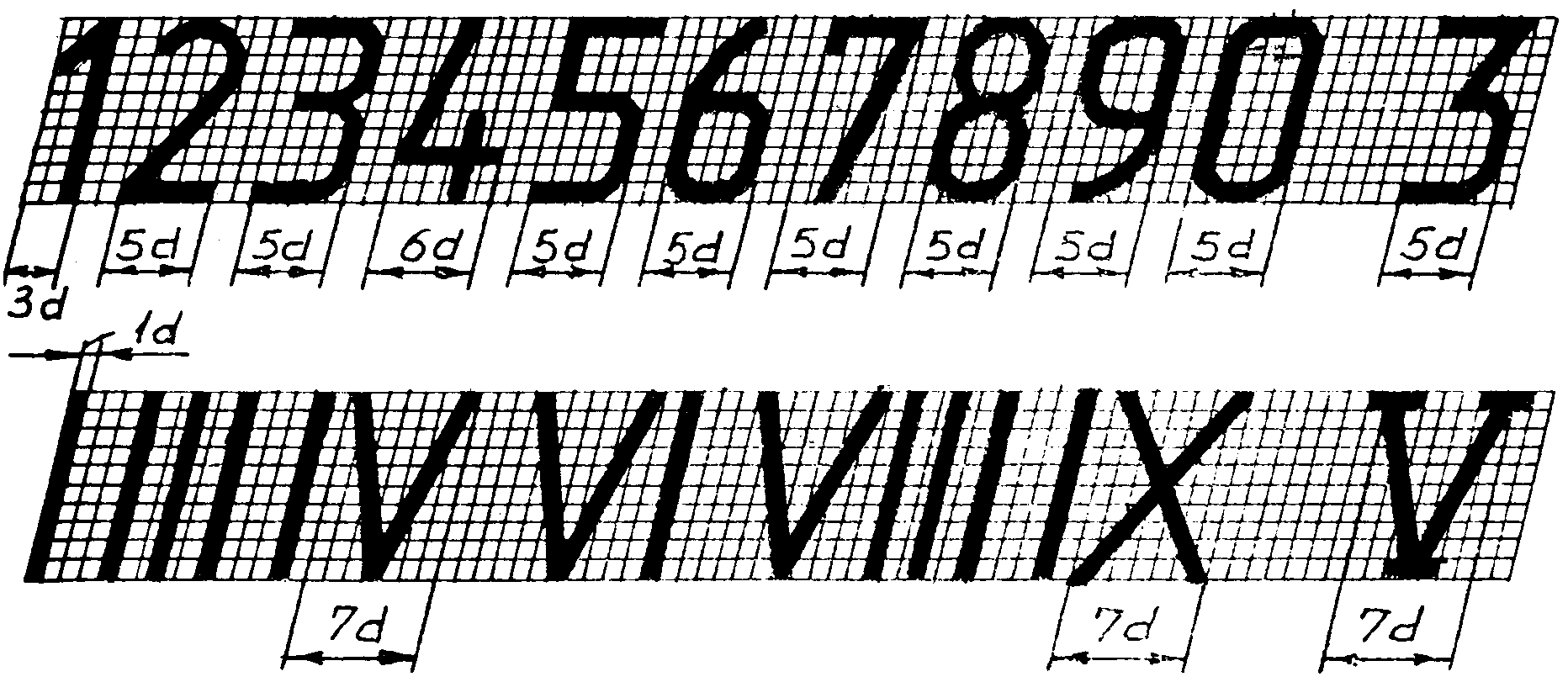

Рис. 40. Цифры и знаки

Начертание цифр и знаков показано на рисунке 40. (При выполнении чертежей выбирайте высоту шрифта не ме­нее 3,5 мм.)

Шрифт для надписей на чертеже (Чертежный шрифт) — Тема Линии чертежа — Уроки черчения — Каталог статей



Все надписи на чертежах должны быть выполнены чертежным шрифтом (рис. 24).

Начертание букв и цифр шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину их линий обводки, расстояние между буквами, словами и строками. Чтобы научиться надписывать чертежи стандартным шрифтом, надо знать не только характер начертания букв и цифр, но также и их размеры.

Стандарт устанавливает следующую высоту (она обозначается h, читается «аш») прописных (заглавных) букв и цифр: 2,5; 3,5; 5; 7; 10 и 14 мм. Высота прописных букв (рис. 25) в миллиметрах соответствует размеру шрифта.

Ширина большинства прописных букв равна 4/7 высоты.

Исключение составляют буквы Ж, Ф, Ш, Щ, Ы, Ю, ширина которых равна 6/7 h, и букв А и М, ширина которых равна 5/7 h, т. е. немного меньше высоты. Нижние и боковые отростки букв Д, Ц, Щ, Ъ, цифры 4 и верхний элемент буквы Й выполняются зa счет промежутков между строками и буквами

Эти соотношения установлены для основного чертежного шрифта.

Однако стандарт разрешает использовать и широкий шрифт. Ширина букв такого шрифта больше тех же букв основного шрифта на 1/7 h.

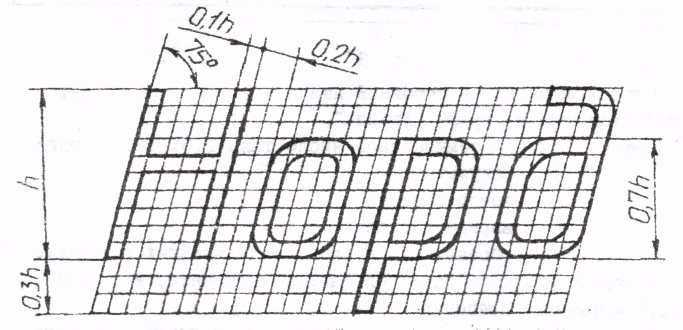

Буквы и цифры чертежного шрифта имеют наклон к линии строки примерно 75° (рис. 25). Некоторые надписи допускается выполнять без наклона.

Высота строчных букв равна 5/7 высоты прописных букв

(рис. 25), что примерно соответствует высоте следующего меньшего размера шрифта. Например, высота строчных букв для шрифта 10 будет равна 7 мм. Исключение составляют буквы б, в, д, р, у и ф. Их общая высота равна Л.

 Ширина строчных букв равна 3/7 h, кроме букв ж, т, ф, ш, щ, ы, ю, ширина которых равна примерно их высоте, и буквы м, имеющей ширину 4/7 h.

Цифры имеют те же размеры, что и прописные буквы,кроме цифры 1; ее ширина 2/7 h.Расстояние между буквами и цифрами в словах принимают равным 2/7 h, между словами и числами не менее ширины букв текста. Расстояние между нижними линейками строк должны быть равны не менее 1.5 h.

Высота букв и цифр на чертежах, выполненных в карандаше, должна быть на менее 3,5 мм. Толщину линий букв и цифр выбирают равной примерно 1/7 h

В черчении и геометрии вам придется пользоваться буквами латинского шрифта. Их начертание показано на рис. 26.

Как писать чертежным шрифтом.

Оформлять чертежи надписями надо аккуратно. Нечетко сделанные надписи или небрежно нанесенные цифры в размерах могут быть неправильно поняты при чтении чертежа. На заводе в таких случаях неизбежен брак в работе.

Чтобы научиться красиво писать чертежным шрифтом, вначале для каждой буквы чертят сетку (рис. 27). Позже можно проводить только верхнюю и нижнюю линии строки.

Контуры букв намечают тонкими линиями. Убедившись, что они написаны правильно, их обводят мягким карандашом.

Для быстроты выполнения надписей чертежным шрифтом иногда пользуются различными трафаретами и шаблонами (их можно купить в магазине). При этом прописные и строчные буквы в одном слове могут иметь одинаковую ширину.

При кажущемся увеличении промежутков между некоторыми прописными буквами (например, в слове «станок» между Т и А) эти промежутки уменьшают до размера, равного толщине линий букв (см. рис. 27).

А теперь посмотрим, какой шрифт следует выбирать для заполнения основной надписи. Надписи «Чертил», «Проверил», номер школы и класс рекомендуется выполнять шрифтом 5. Наименование чертежа или детали пишут шрифтом 7, а название материала — 3,5 или 5. Масштаб и номер чертежа тоже можно писать шрифтом 5

PDF-файл ГОСТ 2.304-81

РУССКИЙ АЛФАВИТ (КИРИЛЛИЦА)

Тип А:

Тип Б:



ЛАТИНСКИЙ АЛФАВИТ

Тип А:

Тип Б:



АРАБСКИЕ И РИМСКИЕ ЦИФРЫ

Тип А:

Тип Б:



ЗНАКИ

Тип А:

Тип Б:

Приемы написания букв в чертежах

При обозначении величин углов и в других случаях применяются буквы латинского и греческого алфавитов (рис. 1). Начертание некоторых из них отличается от начертания сходных букв русского алфавита, что позволяет различать язык, на котором сделаны надписи.

Усвоение правильного написания стандартного шрифта надо начинать с изучения конструкции букв и цифр. Каждая буква может быть вписана в параллелограмм указанных в таблице размеров. Начинать подготовку следует с написания наиболее простых букв, состоящих из прямых линий. Эти линии или совпадают со сторонами параллелограммов, как у букв Г, П, Ц и др., или идут параллельно им (у букв Н, Ш, Щ), или являются диагоналями параллелограммов, как у букв М и X. Несколько труднее пишутся буквы А, К, Ж- Горизонтальная линия у буквы А проводится на уровне второй снизу горизонтальной линии сетки. Верхние наклонные линии у букв К, Ж присоединяют также на уровне второй горизонтальной линии; нижние наклонные прямые направляют по диагоналям параллелограммов. Буквы Л и Д пишутся одинаково, с небольшим кривым участком в левой верхней части; у буквы Д, кроме того, имеются отростки, идущие в стороны и вниз. Примерно одинаковое начертание имеют буквы Р, Б, Ь и др. Округлая часть этих букв имеет высоту, равную 4/7 Я; у буквы Я наклонную черту проводят в направлении диагонали. К этой группе букв можно отнести открытые сверху буквы У и Ч.

rn
rn

TBegin:http://polynsky. com.kg/uploads/posts/2010-06/1276667829_latin-and-greek-alphabets.jpg|—>TEnd—>

rn
rn

Рис. 1. Латинский и греческий алфавиты

rn

rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-06/1276667825_techniques-of-writing-letters.jpg|—>TEnd—>

rn
rn

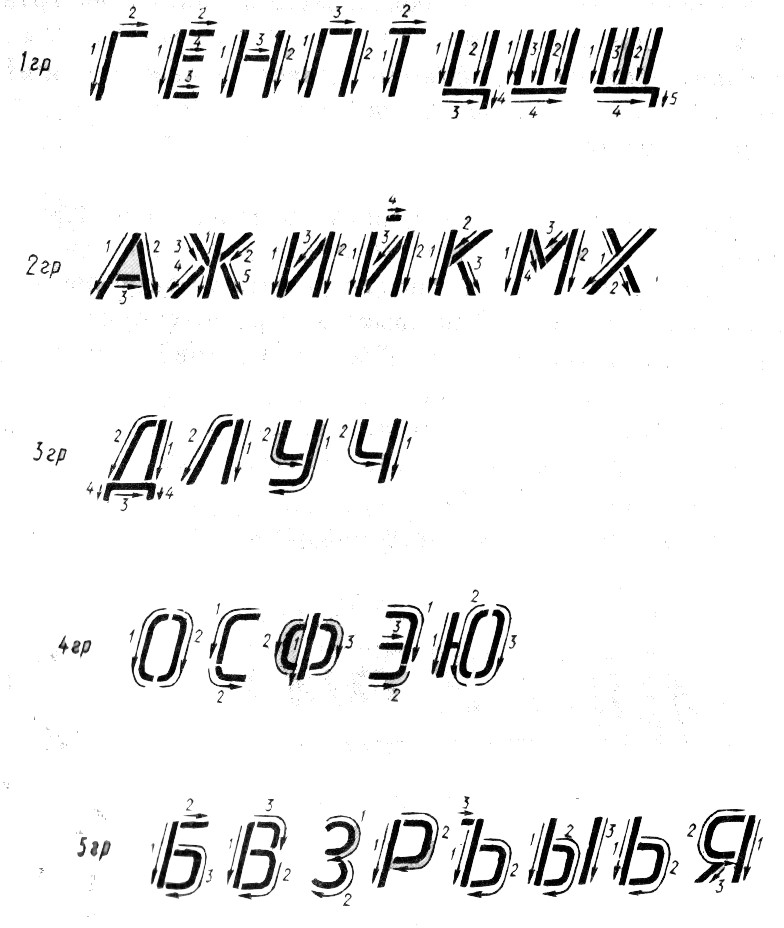

Рис. 2. Приемы написания букв

rn
rn

Наиболее трудны для написания буквы последней группы, в которой используются элементы буквы О. К этой последней группе букв относится большинство строчных букв. Надо научиться рациональным приемам написания этих букв. В отличие от каллиграфического письма стандартные буквы чертежного шрифта не выполняют без отрыва пера; их пишут в два или три приема, как показано на рис. 2. Стык двух половин буквы делают вверху и внизу или же слева и справа (на разной высоте).

Наименования, заголовки, обозначения в основной надписи и на поле чертежа допускается писать без наклона. Не допускается писать без наклона буквы греческого алфавита.

Помимо основного шрифта для русского и латинского алфавитов допускается применять широкий шрифт для цифр, прописных и строчных букв (рис. 3).

Первоначально надписи выполняют в такой последовательности:

    rn
  1. решают вопрос о размещении надписи при выбранном размере шрифта;
  2. rn
  3. наносят сетку, состоящую из параллелограммов; заполняют сетку соответствующими буквами, не проводя двойных линий;
  4. rn
  5. проверяют текст и обводят надпись тушью или мягким карандашом.
  6. rn

Для решения вопроса о размещении надписи, например выполняемой широким шрифтом, подсчитывают количество букв в заданном тексте. Ширина большинства прописных букв для этого шрифта равняется 5/7 h, расстояние между буквами равняется 2/7/h. Таким образом, общая ширина одной буквы и одного промежутка равняется 5/7/h + 2/7h = h. Минимальное расстояние между словами также равняется h. Предварительный расчет ведут без учета широких и узких букв и цифр. Суммируют количество букв и промежутков между словами; умножают полученную сумму на величину размера h выбранного шрифта; получают общую длину надписи. Если место для надписи на чертеже меньше полученной величины, то берут следующий меньший размер шрифта или планируют размещение надписи в несколько строк.

Пусть требуется разместить на поле формата 11 обычной страницы (297 х X 210 мм) текст известного мичуринского выражения: «Мы не можем ждать милостей от природы: взять их у нее — наша задача!» Подсчитывают количество букв в словах и количество промежутков между словами. Букв в тексте 52, промежутков между сливами 12, всего 52 + 12 = 64. При шрифте размера 10 общая длина надписи составит приблизительно 64 х 10 мм = 640 мм. Ширина страницы 210 мм, следовательно, надпись размера 10 придется разместить не менее чем в трех строках. Учитывая, что необходимо оставить с обеих сторон надписи по 10—15 мм, приходят к выводу, что надпись следует разместить в четырех строках. В четвертой, неполной строке размещают фамилию автора цитаты. Подобным приемом рассчитывают содержание каждой строки, избегая переносов слов.

rn
rn

TBegin:http://polynsky. com.kg/uploads/posts/2010-06/1276667761_large-font-with-a-slope.jpg|—>TEnd—>

rn
rn

Рис. 3. Широкий шрифт с наклоном

rn
Ширина большинства строчных букв равняется 3/6/h, расстояние между ними — 2/7/h. При 64 буквах и промежутках между словами надпись строчного шрифта 10 имела бы длину несколько меньшую: 64 X 10 X 5/7 457 мм. Такая надпись разместилась бы в трех строках. Аналогично рассчитывают надписи для основного прописного и строчного шрифтов, используя формулы 4/7А + 2/7/t = 6/7А и 3/7А + 2/7/г = 5/7/h.

Шрифты — Техническое черчение

Чёткость и наглядность чертежа зависят от качества его оформле­ния. Чертежи, правильно вычерченные, но имеющие плохо выполненные надписи, теряют вид. При выполнении надписей необходимо обращать внимание на то, чтобы размеры выбранных для надписей шрифтов гармо­нировали с размерами чертёжного листа. Чтобы научиться хорошо писать, необходима тренировка.

Каждый чертёж содержит различные надписи, состоящие из букв и цифр. При изучении шрифта следует ознакомиться вначале с конст­рукцией букв и цифр, затем переходить к надписям. На машинострои­тельных чертежах надписи должны быть выполнены стандартным шриф­том по ГОСТ 3454-46. Этот шрифт прост по своему начертанию и быстро осваивается. Конструкция букв’ и цифр стандартного шрифта приведена на фиг. 28, I и II.

Изучение шрифтов рекомендуется начинать с крупных размеров шрифта, например с 14-го, и постепенно переходить к более мелким размерам, не стремясь при этом придерживаться алфавитного порядка, а принимая лишь во внимание возрастающую степень трудности начер­тания букв и цифр.

При изучении чертёжного шрифта необходимо построить тонкими линиями, карандашом HB или H графическую сетку с соблюдением основных соотношений по высоте выбранного шрифта, а затем нанести от руки на эту сетку буквы и цифры. Проверив правильность начерта­ния шрифта, можно приступить к обводке его тушью. Обводка выполняется простыми, а также специальными трубчатыми или воронкообразными перьями (фиг. 26). В практике для нанесения шриф­товых надписей с успехом пользуются нормографами (фиг. 27), представляющими собой целлуло­идные пластинки, в которых имеются отверстия, соответствующие очертаниям элементов букв. На­кладывая нормограф на бумагу и передвигая его по рейсшине или линейке, можно, не делая пред­варительно графической сетки, писать тушью чер­тёжный шрифт рейсфедером или же трубчатыми перьями соответствующих размеров.

Приводим выдержки из ГОСТ 3454-46, отно­сящегося к шрифтам.

Стандарт устанавливает шрифты, обязательные к применению в машиностроительных чертежах, и содержит указания по выполнению надписей стандартным шрифтом.

Начертание римских цифр для любого размера шрифта допускается  по типу I, II, VII т. е. с чёрточками сверху и снизу.

1. Размером шрифта называется высота h прописных (заглавных) букв в миллиметрах.

Рекомендуются следующие размеры шрифтов: 14; 10; 7; 5; 3,5; 2,5.

В случае применения иных размеров, начертание букв и цифр должно сохраняться подобным указанному в настоящем стандарте.

2. Высота строчных букв составляет 1/3 высоты прописных. Округ­лённо это соответствует следующему меньшему размеру шрифта.

      3. Наклон шрифта к строке должен быть равен 75°. Допускается применять шрифт без наклона для обозначения номеров чертежей с сохранением указанных в стандарте типов и размеров цифр и букв.

      4.  Толщина обводки букв и цифр должна быть равна приблизительно 1/7 — 1/8 высоты.

      5. Расстояние между строками не менее 1,4 размера шрифта.

        Указания по выполнению надписей стандартным шрифтом

        1. При конструировании шрифтов можно руководствоваться следую­щей таблицей (размеры в миллиметрах):

        2. Нижние отростки букв Д, Ц, Щ делаются за счёт нормальных промежутков между строками.

        3. Расстояние между словами должно быть не менее ширины одной буквы шрифта данного размера.

        4.  Если слова пишут одними прописными буквами и при этом полу­чается кажущееся увеличение установленного расстояния между смеж­ными буквами (например, сочетание букв Г и А, Г и Д, P и А, T и А и т. п.), то следует скрадывать получающееся зрительное искажение, уменьшая расстояние между буквами. Цифра 1 помещается на нормаль­ном расстоянии от смежных цифр.

        5.  Если при написании слова берут строчные буквы, то для заглав­ной (прописной) буквы толщина обводки должна быть такой же, как для строчных букв.

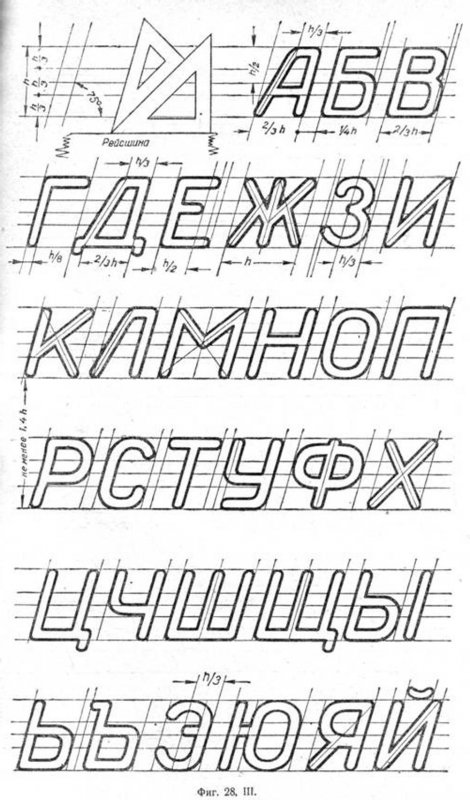

        Построение букв и цифр стандартного шрифта и соотношения размеров отдельных их элементов приведены на фиг. 28, III и IV.

        ЧЕРЧЕНИЕ. Школьный интернет-учебник — Введение 1-3

        Приложения





        Ботвинников А.Д. § 2.4 [1]

        Степакова В. В. § 8 [3]
        Вышнепольский И.С. § 3, Прил.№1 [8]




        pdf  Презентация «Чертёжный шрифт»

        pdf   Небесполезные советы

        pdf







        Это интересно!

        pdf  Презентация «Эволюция шрифта»

        pdf  Презентация «История русского шрифта»

        pdf  Египетские иероглифы

        pdf  Симметрия в словах













        Шрифт (от нем. Schrift) — это рисунок, начертание букв для кого-либо алфавита, цифр и знаков.

        Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

        Шрифты чертежные (ГОСТ 2.304-81) предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. ГОСТ устанавливает номера чертежных шрифтов (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40) русского, латинского и других алфавитов.

        Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм. Высота буквы измеряется перпендикулярно к основанию строки. Шрифт выполняется с наклоном в 75°.

        Чтобы научиться красиво писать чертёжным шрифтом, вначале для каждой буквы чертят вспомогательную сетку с ячейками, имеющими форму параллелограмма с основанием и высотой, равной h/7 и углом при основании около 75°.

        Вспомогательная сетка – сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательной сетки определяется в зависимости от толщины шрифта d (рис. 1)

        Рис. 1. Вспомогательная сетка

        Вспомогательную сетку выполняют сле­дующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. От­кладывают на нижней линии строки ширину букв и расстояние между ними (табл. 1).

        Таблица 1.   Размеры букв чертежного шрифта



        Для букв Г, Д, И,. И, Л, М, П, Т, X, Ц, Ш, Щ, можно провести только две вспомогательные линии на расстоянии, равном их высоте h. Для букв Б, В, Е, Н, Р, У, Ч, Ъ, Ы, Ь, Я между двумя горизонтальными линиями следует добавить посредине ещё одну по которой выполняют средние их элементы. Для букв 3, О, Ф, Ю проводят четыре линии, где средние линии указывают границы округлений.

        Рассмотрите начертание букв чертежного шрифта (рис. 2-4). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисунках стрелками показана  последовательность начертания каж­дой буквы.

        Рис. 2. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки

        Рис. 3. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

        Рис. 4. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

        Начертания многих строчных и прописных букв не отличаются между собой, например К к, О о и др., но начертание некоторых строчных букв отличается от начертания прописных (рис. 5).

        Рис. 5. Начертание строчных букв, отличающихся от начертания прописных букв

        При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.

        Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 6а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно ну­лю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное рас­стояние между буквами Б и ОО и T следует сократить вполови­ну. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 6 б).

        Рис. 6. Учет межбуквенного просвета при написании слов:

        а — пра­вильно; б — неправильно

        Начертание цифр показано на рисунке 7. (При выполнении чертежей выбирайте высоту шрифта не ме­нее 3,5 мм.)



        Рис. 7. Написание цифр

        После овладения навыками написания букв и цифр можно проводить только верхнюю линию строки вспомогательной сетки. Контуры букв намечают тонкими линиями, убедившись, что буквы написаны правильно, обводят их мягким карандашом.

        Карандаш затачивается в зависимости от толщины шрифта (параметра d).

        Наименования, заголовки, обозначения в основной надписи, на поле чертежа ГОСТом допускается писать без наклона. Для быстрого выполнения надписей чертёжным шрифтом иногда пользуются различными трафаретами.







          Практические задания, тесты и домашние работы

          Графическая работа




          Вопросы для повторения

          pdf  Вопросы



          Тест

            ts2

          Шрифт чертежный



          Домашняя работа





          Черчение с увлечением!

          pdf  Найди одинаковый

          pdf  Ошибка в словах

          pdf  Найди буквы

          pdf  Бал-маскарад

          Шрифты чертежные — Урок 4

          Одинаковых по начертанию букв в алфавите нет, иначе их было бы нельзя отличать в строке. Тем не менее буквам в тексте или отдельных фразах придают единый характерный облик называемый шрифтом. Шрифт (от нем. Schrift schreiben — писать) — это графический рисунок начертаний букв, цифр и знаков, который определяется единым стилем и композицией, другими словами шрифт — это набор символов определенного размера и рисунка.


          Рис. 1. Пример художественных шрифтов.

          На рисунке 1 представлено несколько фраз, написанных художественными шрифтами. Несмотря на «вольность» написания, в каждой строке соблюдается и индивидуальность знака, и общность начертания.

          Сколько бы ни подвергались изменению буквы, их основная графическая схема остается: буквы, состоящие или только из прямых элементов (Н), или из прямых и кривых (Ю), или из одних кривых с прямыми участками — замкнутых или разомкнутых (С и О).

          Каждую букву можно представить вписанной в прямоугольник (у наклонных шрифтов — в параллелограмм). Стороны прямоугольника имеют гармоническое отношение, например наиболее известно золотое сечение, выраженное в цифрах приблизительно так: 3:5; 8:13 и т. д.

          Более подробно о соотношении высоты и ширины букв русского алфавита вы найдете в специализированной учебной и справочной литературе по черчению. Толщина линий шрифта зависит от его высоты.

          Т. к. чертеж является документом, то надписи на нем имеют силу закона. Поэтому к чертежному шрифту выдвигаются следующие требования: простая композиция букв, возможность безошибочного чтения, легкость и быстрота написания от руки, получение хорошего отпечатка при размножении чертежей. Этим требованиям удовлетворяет стандартный шрифт, приведенный на рисунках 2 (заглавные буквы) и 3 (строчные буквы). Это чертежный шрифт типа Б с наклоном. Наклон букв и цифр шрифта к основанию строки равен 75°. На рисунке 4 показано написание цифр в инженерной графике.

          Рис. 2. Написание шрифта чертежного (последовательность написания прописных букв). Рис. 3. Строчные буквы чертежного шрифта.


          Рис. 4. Цифры чертежного шрифта.

          Как правило, при обводке букв и цифр все вертикальные и наклонные элементы должны проводиться сверху вниз, горизонтальные — слева направо, а закругленные — движением вниз и влево или вниз и вправо. Стрелками на рис. 2 обозначено направление движения карандаша при написании каждого элемента буквы, а цифрами около стрелок — последовательность начертания элементов. Этот порядок носит рекомендуемый характер и не следует принимать его за некоторый безусловный образец. Он может изменяться в зависимости от приобретенного опыта. Однако надо учитывать, что на себя и слева направо штрихи проводить легче, чем от себя и справа налево.

          Замечание:

          Надписи чертежным шрифтом не вычерчивают, а пишут.

          А теперь, прежде чем перейти к основам проекционного черчения, попробуйте решить несколько задач, касающихся символов и техники черчения.

          М. А. Нетыкса. Альбом писаных и печатных шрифтов. 1906





          Михаил Адольфович Нетыкса (1862—1921) — русский инженер-механик и педагог, автор классических руководств по прикладным искусствам и ремёслам; учился в ИМТУ (1893—1899).

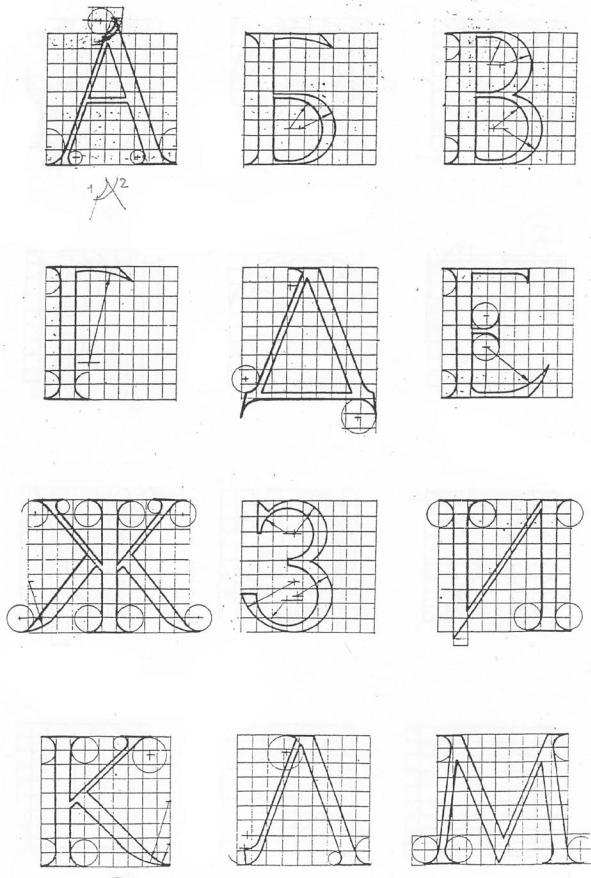

          Публикуем классический труд Михаила Адольфовича о шрифтах для архитектурных чертежей. Издание оцифровано Российской государственной библиотекой.







          Альбом писаных и печатных шрифтов для чертежников и учеников технических школ / Собрал М. А. Нетыкса. — Москва : Типо-литография Т-ва И. Н. Кушнерев и Кº, 1906. — 15 с., 52 л. шрифтов : ил.





          ПРЕДИСЛОВИЕ.



          На русском языке уже имеется несколько сборников шрифтов для Чертежников, составленных или Специалистами Каллиграфами, или Преподавателями черчения. Первые составители шрифтов ставили выше всего красоту формы, так трудно достижимую для лиц, не обладающих красивым почерком от природы. Вторые составители ударялись скорее всего в вычурность формы букв и стремились все шрифты исполнять при помощи кругового пера и рейсфедера. Быть может этим путем достигались цели учебные, но зато практическая сторона жестоко страдала.



          Настоящий сборник составлен на другом принципе: мы старались дать шрифты скоро и удобно исполняемые, и подбираем такие формы букв, чтобы нарушение основной их формы не резало глаза. Надо помнить, что все заводы, фабрики и технические конторы считают лишнее время, потраченное на исполнение чертежей, загубленным с убытком, и потому было бы бессмысленно тратить его еще на вычурные надписи. На первом месте должны стоять простота и скорость, в сочетании с некоторым изяществом или, по крайней мере, с оригинальностью. По этой-то причине мы старались избегать обыкновенных печатных шрифтов, выработанная форма которых слишком трудна в передаче, а малейшее отступление от этой формы режет глаз. Почти не найдете в этом сборнике также шрифтов хорошо известных чертежникам из других источников. Здесь почти все ново или, хотя и не ново, но было забыто.



          Изд.







          ВВЕДЕНИЕ.



          Начнем с того, что сборник наш служит лишь дополнением к третьему изданию книги „Техника черчения“*, и взглядов на надписи чертежей, высказанных в помянутой книге, мы придерживались неизменно. Повторим их:



          1) Надписи на чертеже должны быть настолько простые, чтобы их можно было сделать скоро и хорошо, независимо от почерка чертежника.



          2) Ясность и четкость надписей имеет главное значение, а потому не следует употреблять особо фантастических шрифтов, которыми в последнее время так увлекаются все художники и архитекторы.



          3) При надписях по возможности следует избегать сложных построений, а надо все делать по глазомеру. Если мы большинству шрифтов и предпосылаем геометрические построения, то лишь с единственною целью уяснить характер букв и этим путем указать на относительные размеры их, а также характер закруглений и подсечек. В распоряжении чертежника всегда имеется готовая клетчатая бумага, миллиметрическая или дюймовая, и на клочке ее можно с легкостью составить всю надпись от руки карандашом, а потом при посредстве прозрачной бумаги перевести всю надпись в надлежащем месте чертежа и обвести ее тушью.



          4) Лучше однако выбирать шрифты рукописного характера, но такие, которые маскировали бы дурной почерк чертежника. Сейчас наиболее распространен шрифт рондо (круглый), и для его исполнения имеются специальные перья. Если вникнуть в суть этого письма, то всякий придет к убеждению, что буквы скорее вырисовываются, чем пишутся. И этот шрифт имеет существенные недостатки, о которых в своем месте упомянем.



          5) Можно также делать надписи посредством кисти, что выходит очень красиво.

          ____________

          * В библиотеке Технэ есть 4-е издание книги «Техника черчения»:

          (Прим. Технэ)





          Итак, есть несколько способов выполнения надписей, что дает нам возможность сделать такую классификацию:

          • 1) Шрифты рукописные.
          • 2) Шрифты рондо и другие, которые исполняются специальными перьями, с широкими наконечниками.
          • 3) Шрифты рисованные.
          • 4) Шрифты, черченные при помощи общих инструментов готовальни.



          * * *



          При надписях чертежей можно пользоваться всеми видами шрифтов вперемежку, или каким-либо одним, но во всяком случае необходимо придерживаться того взгляда, что надпись не должна убивать собою чертежа. Лучше, если надпись окажется даже менее заметная чем следует, нежели обратно.



          Во всяком же случае четкость должна иметь первенство перед красотой. Если, например, чертеж сделан по старому методу, тонкими линиями и слабо окрашенными разрезами, то и надпись чертежа должна быть выбрана из тонких шрифтов. Если же чертеж отчетливый и сочный, то и надпись его надо делать покрепче. Чертежи машин нуждаются в простых надписях, лишенных всякой вычурности; буквы надписей должны отличаться строгостью и простотой формы. Напротив, в архитектурных планах, а особенно в обозначениях на фасадах, можно допустить некоторую фантастичность формы букв, и даже надпись может носить характер сецессии (декадентства), посколько от этого не пострадает четкость.



          Надо помнить, что на архитектурных планах надписи служат более для украшения чертежа и по преимуществу только часть надписи имеет значение документальное, а остальное является дополнением. Так напр., в надписи:





          Только фамилия владельца имеет важное значение, а все остальное в надписи может быть использовано для украшения чертежа и в четкости не нуждается. Наименьшее значение имеет слово „План“, им то и пользуются, как украшением. Слово это делают наиболее кудрявым и крупным шрифтом, — особенно первую букву его. Таким образом слово „План“ бросается более всего в глаза и служит лишь указанием, где надо искать важных частей надписи.



          Так как отдельные фигуры чертежа не всегда возможно расположить правильно, то для надписи выбирают такое место, какое посвободнее, и таким путем заполняют пробелы на бумаге чертежа, вследствие чего он выигрывает по внешности.



          При симметричном расположении фигур чертежа, стараются надпись сделать вверху посредине, но если почему либо, как напр., вследствие уменьшенного масштаба отдельных фигур, низ чертежа выходит не такой густой, как верх, то надпись делают внизу, и более толстыми буквами.



          Хотя на надписи стараются тратить по возможности меньше времени, все таки нельзя ими уж совсем пренебрегать, тем более, что даже прекрасно исполненный чертеж легко совершенно испортить заглавною надписью. Чертежники говорят очень картинно, что надпись убивает чертеж. Может быть и обратное, что чертеж убьет надпись.



          Хотя в выборе подходящей надписи для чертежа первенствующую роль играет личный вкус чертежника, но ведь нельзя же требовать от всех развитого вкуса, а потому иногда нижеследующие строки могут принести пользу.



          Изящество чертежа требует, чтобы место под самим изображением (или группою отдельных фигур) на бумаге, занимало не более 5/7 всей длины листа и 3/5 его ширины. Незначительные уклонения вполне допустимы (мы имеем в виду лист ватманской бумаги, или кусок бумаги другой величины, но с тем же отношением длины к ширине). При таком расположении вверху и внизу останется достаточно места для заглавных надписей и масштаба.



          Если высота чертежа не более 12 дюймов, то высота букв главной строки надписи может быть принята в 20 раз меньшая, т.-е. 12/20 = 3/5 дюйма. С увеличением высоты чертежа размер высоты букв пропорционально увеличивается, а при очень больших чертежах высоту букв несколько уменьшают и доводят до величины 24 раза меньшей.



          Длина главной строки надписей составляет никак не более ⅓ длины, занятой на бумаге чертежом. Сообразуясь с этим, стараются суживать или уширять буквы надписи, но отнюдь не делать слишком большого расстанова между буквами, иначе надпись будет пестрить чертеж и утрачивается четкость. Всякое слово надписи должно сразу попадать в глаз, а не сливаться с соседним словом, что при чрезмерном расстанове букв непременно случится. Так, напр.,





          Вторая строка, как нельзя более доказывает наше суждение.



          Еще менее бывает удачна другая крайность, когда для укорочения строки стараются делать надписи из узкого высокого шрифта. Напр.,





          помимо потери четкости, между буквами, вследствие их формы, окажутся пробелы 1, 2, 3, которые как бы рвут слова.



          Желая избежать последнего обстоятельства, особенно присущего русским шрифтам, иногда уродуют надпись, вставляя в строку более мелкие буквы, как бы сдавленные соседними, и многие находят это красивым. Напр., табл. А, фиг. 1.



          Предоставляя о красоте такого сочетания букв судить художникам, чрезмерно поклоняющимся, или, вернее, слишком свободно уклоняющимся от форм новонарождающегося стиля, наз. вполне правильно декадентским, находим, что для надписей на чертежах он не желателен, т.-к. вводится в ущерб четкости, и действительно не всегда сразу можно прочесть новую декадентскую надпись. Напр. табл. А фиг. 2.



          Вот почему, если строка надписи, из надлежащего размера букв, не умещается в данных пределах на чертеже, можно значительно уменьшить размер букв, и только первые буквы слов выделить по размеру, напр.,





          Особенную трудность представляют надписи длинные, т. к. тут неправильное расположение отдельных строк может забить даже четкость и красоту шрифта, и этим испортится вид всего чертежа.



          Употребим здесь техническое выражение: строки надписи должны располагаться вазой; поясним сказанное:



          Верхняя строчка надписи обязательно делается возможно короче, вторая еще короче, третья — самая длинная; затем строчки укорачиваются и только самая нижняя строчка может быть произвольной длины; но тогда она делается тонким шрифтом. Например, надпись:



          Проект устройства Метрополитэна в Москве, составлен инженером Балинским, по новейшим данным, в 1902 году.



          Одобрен 1903 г., 12 октября.



          Главное слово это „Метрополитэна“, и потому для него назначают самую длинную и четкую строчку. После этого надпись комбинируют так:





          В начале и в конце каждой строчки для уяснения поставлены черные точки. Соединив все черные точки с каждой стороны надписи кривой линией, получим два симметричных очерка, которые изобразят собою очерк довольно некрасивой вазы. Чтобы достичь такого расположения надписи, нужно комбинировать различные шрифты, и если в строке получается мало букв, а строка должна быть длинная, то применяют широкий шрифт. Очень короткие слова, из одной, двух или трех букв, выделяются обязательно в особую строчку. Так, напр., слово „въ“ в предыдущей надписи выделено.



          При выборе шрифтов необходимо придерживаться некоторого однообразия; только главные слова не согласуются с этим правилом и выделяются порезче.



          Естественно поэтому парафразировать надпись так, чтобы состав и длина строчек стали подходящие, а смысл надписи не пострадал.



          Иногда это возможно, а иногда и нет, и в таких случаях надо прибегать к ухищрениям; так, напр., пользуясь некоторой свободой стиля, выбирают кудрявый шрифт нового образца, или, латинский; всю надпись делают из равных по длине строчек и одинакового роста букв, и только главные слова надписи делают чуть повыше и чуть потолще (какой-нибудь краской). Напр.,





          На красоту надписи влияет расстанов букв, и этот расстанов не может быть одинаковый везде, так как при одинаковом расстанове слова надписи будут прерываться, т.-е. надпись будет неравномерной степени густоты. Надо поэтому сообразоваться с характером букв и изучить их; тогда увидите, что алфавит можно подразделить на буквы:





          Сочетание в надписях плотных букв делает надпись густою, а сочетание плотных с жидкими или жидких с жидкими, вызывает как бы перерывы слова. Поэтому необходимо расстанов букв плотных делать больше, а жидких меньше.



          Например, слово:





          состоит за исключением буквы „п“ из жидких букв, а потому расстанов между всеми буквами может быть сохранен одинаковый.



          Слово:





          требует сближений 1, 2, 3, 4, 5, 6, между буквами, и т. д.



          * * *



          Расстояния между строчками не должны быть более полуторной высоты букв, иначе надпись выйдет слишком разгонистая.



          Вот основные данные для составления надписей из каких угодно шрифтов, одинаково применительные во всех случаях практики. Есть особенности, касающиеся отдельных шрифтов, и это выяснится на практике.







          Рукописные шрифты.



          Группа первая.



          Собственно говоря, первая группа шрифтов предлагается нами лишь для полноты сборника и большого значения для надписей чертежей иметь не может.



          Обыкновенный наклонный шрифт, с каким знакомят учеников в школах, имеет целью выработать четкую скоропись, но не красоту письма. Шрифт этот отличается тонкими штрихами, с почти острыми закруглениями и переходами, и может быть рассматриваем, как смесь английского шрифта с острым немецким. Если внимательно изучать русский рукописный шрифт, то придете к убеждению, что он обязательно требует твердого стального пера и скорости в письме, а как следствие — гладкой бумаги. Но так как чертежная бумага почти всегда твердая и шероховатая, то на ней скоро писать нельзя, тем более, что тонкие штрихи будут рваные, а после прочистки резиной ослабнут еще более. Вот почему не рекомендуем этого шрифта. Тем не менее изредка встретится надобность и в рукописном шрифте, а потому предлагаем округленный английский шрифт, как самый красивый. Его необходимо писать мягким пером, оставляющим довольно толстые штрихи и росчерки.



          В основу английского шрифта таб. 1 и 3 (1, 1а) положен наклонный эллипс, ширина которого почти вдвое меньше высоты.



          Для определения ширины эллипса и его наклона, чертят квадрат abcd (табл. А, фиг. 3) и стороны его делят на 4 равные части. Квадрат разобьется на 16 мелких квадратиков; наклонная xy, от угла с квадрата до ¾, расстояния от а, даст наклон букв, а ширина ½ квадрата будет соответствовать ширине букв. На фиг. 4 той же таблицы А начерчен пунктиром ряд эллипсов и по ним обведено несколько характерных букв; а внизу на фиг. 5—8 показаны разные сочетания букв, откуда видно, что забота о равномерной густоте написанного слова заставляет иногда уширять, а иногда суживать прозор между буквами.



          Такой же шрифт может быть и прямым, и обратным фиг. 9 и 10, при чем закон построения букв по эллипсам сохраняется всецело.



          Уже прямой английский шрифт имеет большое значение для пояснительных надписей, но пользоваться им может только лицо, обладающее красивым природным почерком.



          Заглавные буквы английского шрифта, в основу построения которых положен тоже эллипс, отличаются большею фантастичностью, не утрачивая при этом четкости, как можно усмотреть на табл. 1, где ясно видно, что буквы эти скорее рисуются, чем пишутся, т.-е. их сперва делают карандашом, а потом уже обводят тушью. Описанный английский шрифт носит название каллиграфического и употребляется в редких случаях при надписях землемерных планов.



          Для нас гораздо большее значение имеет шрифт скорописный английский, или англизированный, несколько образцов которого представлено на



          табл. 4 и 6 — шрифт 3 и 3а,

          табл. 5 и 6 — шрифт 4 и 4а,

          табл. 7 — шрифт 5,

          табл. 9 и 6 — шрифт 7 и 7а.



          Буквы такого скорописного шрифта не обладают особой красотой, но зато отличаются замечательной четкостью и тем, что форма их не зависит от дарования пишущего, а от характера пера.



          Нетрудно заметить, что простым стальным пером англизированный шрифт писать очень неудобно, а если взять специальное перо





          с косым обрезом (фиг. 11—12) (американское), фабр. Mabie Todd & Сº. (Legal Pen), или перо фабр. SCHAGEN (немецкое) (фиг. 13), а в крайности перо Зеннекена (фиг. 14—15), то закругления букв, как будто сами собою выходят правильные и красивые. Естественно, что такое перо надо держать иначе, а именно: кончик пера отводится влево так, чтобы косой обрез его всей шириной коснулся бумаги; при этом локоть подается несколько вправо. При письме такими перьями сходит с пера много туши, вследствие чего перо надо бы часто макать, рискуя залить углы букв, поэтому лучше всего покупать перья с тушедержателями (фиг. 16), которые вставляются в ту же ручку, как показано на фиг. 17. Такой тушедержатель не допускает обильного стечения туши, хотя удерживает под собою ее достаточно много, а потому надо, пока написанная буква еще не просохла подпустить немного туши другим пером или кисточкой.





          Итальянский шрифт (табл. 2 и 3, — 2 и 2а) характеризуется неуместными утолщениями и откреплениями. Нельзя отрицать красоты его, но вместе с тем надо заметить, что даже известные специалисты-каллиграфы не всегда удачно с ним справляются. Что же касается надписей на чертежах, то уже кудрявость и тонина итальянского шрифта, делают его совершенно не пригодным.







          Опять повторяем, что все шрифты первой группы требуют от чертежника большого уменья, но все же и при этом чертеж зачастую портится.







          Шрифты рондо и родственные им.



          Собственно говоря, шрифты рондо, или круглые, это только те, в основу которых положен круг, на подобие того, как при английских шрифтах принято все закругления основывать на эллипсе.



          Наша исходная точка зрения — это техника письма, а потому в главе о шрифтах рондо поместим главным образом родственные шрифты, т.-е. те, для которых с успехом употребляются перья рондо.



          Шрифт рондо требует особого навыка, какой приобретается довольно скоро и легко, если придерживаться следующих указаний:



          1) Хотя можно писать рондо и простыми стальными перьями, но тут, кроме навыка, требуется еще красивый натуральный почерк, каким далеко не все обладают. Зеннекену пришла счастливая мысль изготовления таких перьев, которые сами писали бы рондо, и мысль эту он осуществил весьма удачно. Зеннекен подметил тот факт, что прекрасные рисовальщики, а еще того чаще, отличные чертежники, обладают очень плохим и неразборчивым почерком, и воспользовался этим. Можно сказать, что типичный шрифт рондо скорее рисуется нежели пишется, при чем особенности личного почерка совершенно исчезают. На фиг. 18 представлены все 8 размеров Зеннекенских перьев для рондо, откуда видно, что носки перьев очень широкие с косыми обрезами.





          Перо рондо надо вести твердой рукою, и потому простые ручки для него не годятся, а лучше взять такую, какая показана на фиг. 19, с пробковой наставкой ab; значение ее выяснится на деле. После, когда навык письма будет уже приобретен, можно взять и более простую ручку фиг. 20.



          В виду того, что шрифт рондо жирный, полезно к перу приставлять тушедержатель (фиг. 16), который устранит опасение подтеков.





          Шрифт рондо принадлежит к разряду вертикальных, а перо надо неизменно держать так, чтобы обрез его приходился под углом 45° к вертикалям, что наглядно показано на фиг. 21. Это обстоятельство и является причиной, почему необходимо для письма рондо приобрести особый навык. К сожалению, на русском языке не имеется систематического учебника письма рондо, и потому мы рекомендуем пользование немецкими тетрадками Зеннекена*), где правила письма изложены весьма наглядно на элементах письма, т.-е. на частях букв. На каждой странице тетрадок Зеннекена черной краской изображены вверху элементы букв, или целые буквы; под ними в нескольких последующих строках повторены те же элементы, но только светлой синеватой краской, с тою целью, чтобы их обводить чернилами; пониже синих строчек имеется лишь графленая клеточками полоска для более самостоятельного письма, а еще ниже, у конца страницы, оставлены лишь горизонтальные графы, по которым упражнения в письме делаются без всяких наметок.

          ____________

          *) SCHUL-AUSGАВЕ

          die

          Rundschrift.

          Т. Soennecken.





          В виду крайней дешевизны этих тетрадок и полной их целесообразности, издавать их по-русски не беремся, тем более, что руководство наше не предназначено для училищ, а лишь для учителей и чертежников: мы даем типы шрифтов, а не учим систематическому чистописанию. По этой причине ограничимся лишь выдержками из тетрадок Зеннекена.



          2) Для предварительных упражнений в письме надо взять сначала перо № 3 — среднего размера; заметим, что каждый № перьев служит только для определенной величины букв и если им писать буквы большего размера, то они окажутся не сообразно тонкими, а при меньшем размере, наоборот — слишком грубыми и неуклюжими.



          Все буквы рондо состоят из толстых вертикальных линий, тонких соединительных штрихов, под углом в 45° к вертикалям, и дуг круга. При письме перо никогда не прижимается крепче или слабее, а едва лишь касается бумаги; таким образом тонина и толщина линий, образующих букву, обусловливается неизменностью положения пера и направлением его движения.





          Хотя и говорится, что все буквы письма вписываются в квадрат, но, как увидите ниже, то и дело уклоняются от этого правила.



          На табл. А, фиг. 22, (столбец 1), показаны вертикальные и горизонтальные толстые штрихи; характерно здесь косое начало и закончение штриха. В нижней строчке этого же столбца показаны штрихи несколько выгнутые, т.-е. такие, из каких действительно составляются буквы.



          Упражнения столбца 2, указывают на правила письма буквы О из одних прямых линий. Стрелками показан ход пера, т.-е. что весь очерк буквы О, состоящий из двух толстых и двух тонких линий, ведется не отнимая пера от бумаги. Как нетрудно заметить, внутреннее пространство очерка есть правильный квадрат, а т. к. утолщения линий сделаны как бы снаружи, то очерк буквы выходит несколько удлиненный; в столбце 3 буква О написана как следует, т.-е. ее внутренность представляется правильным кругом, а утолщения сделаны снаружи, что до известной степени удлиняет букву и сообщает ей своеобразное изящество.



          Опять же вся буква пишется движением пера по стрелкам. Большинство чертежников поступают неправильно, т. к. пишут пером, рондо, как простым, т.-е. пишут левую половину буквы О сверху вниз, а затем дополняют букву второй половиной и пишут опять ее сверху вниз. Благодаря чему приходится в тонких местах буквы сводить штрихи, что некрасиво и трудно, а главное, требует развития глазомера. Повторяем, что шрифт рондо — шрифт рисовальный, и применять к нему общих правил письма невозможно.



          На табл. А еще даны разные упражнения в письме элементов строчных букв, и к ним надо применять вышеданные правила.



          Мы не станем предлагать полного алфавита нормального шрифта рондо, потому что читатель найдет его во всех руководствах по чистописанию, а укажем на целый ряд разновидностей букв, совершенно уклонившихся от обыкновенного рондо и имеющих общее лишь то, что они исполнимы с удобством только перьями рондо.



          Наиближе подходит к нормальному рондо:



          табл. 13 и 15 шрифт 11—11а.

          табл. 8— шрифт 6.

          табл. 12 и 15 шрифт 10—10а.



          Совсем уклоняется от типа рондо:



          табл. 14 и 9 шрифт 12—12а.



          похожий на простой рукописный, но много четче.



          Теперь, когда вы ознакомились с характером шрифта рондо, можно сказать о положении корпуса тела во время письма. При обучении каллиграфии об этом говорится в самом начале, но всякому чертежнику известно, что бумагу чертежа поворачивать по произволу вообще не следует, а подчас даже это совсем невозможно. При письме рондо лучше всего, если край бумаги чертежа параллелен краю доски, а касательная к груди пишущего, тоже параллельна краю чертежной доски, т.-е. перед чертежной доской надо стоять или сидеть прямо, а не боком, как это принято при обыкновенном письме, а локти обеих рук надо опереть на доску. При этом проведение вертикальных элементов букв рондо достигается гораздо легче и правильнее.







          Фигурные шрифты.



          После рондо, они представляют наибольший интерес, как потому, что составляют переход к печатным буквам, так и потому, что легко пишутся тупыми перьями фиг. 23—24.





          Обыкновенный итальянский:



          табл. 10 — шрифт 8.



          Высота букв равна 2½-ной ширине. Стараются так стать по отношению к строчке, чтобы строчка была перпендикулярна к груди пишущего. Само письмо делается так, что тонкие штрихи букв ведут горизонтально, а толстые — вертикально, как показано на фиг. 25.





          * * *



          Очень недурен шрифт полуготический:



          табл. 15 — шрифт 13.



          Пишется он перьями с косым обрезом. Обязательно должен быть не шире указанного на таблице.



          * * *



          Табл. 11 — шрифт 9.



          Это очень кудрявый шрифт, скорее рисованный, чем писаный; употребляется очень охотно при архитектурных и землемерных планах. Шрифт этот дает богатую тему для дальнейшей разработки, и может быть видоизменяем до бесконечности. То же самое можем сказать об алфавитах современного стиля, далеко не лишенных своеобразного изящества:



          Табл. 24 — шрифт 24 и 25.



          Никаких указаний по письму дать нельзя, так как в этих шрифтах нет ничего постоянного: форма и величина букв всецело зависят от места, и если о чем-либо заботятся, так это о равномерной густоте слов, что вовсе не составит трудности, хотя подчас отрицательно повлияет на четкость надписи.







          Шрифты рисованные.



          При топографическом рисовании, и заводском черчении, иногда требуется от мелких надписей особая четкость и вместе с тем простота исполнения. Представьте себе, напр., крупно-масштабную карту, положим верста в дюйме, и на ней требуется надписать все названия деревень, сел, речек, лесов и пр. Хотя бы вы делали надписи красивейшим рондо, все же они только запестрят план и даже заглушат до известной степени его четкость. Тут-то и важно уметь рисовать буквы, но почему-то о соответствующих алфавитах нигде нет ни слова, и мы едва ли ни впервые даем об них кое-какие указания.



          Основной тип рисованных букв представлен на



          табл. 16 — шрифт 14.

          табл. 17 и 23 — шрифт 16—16а.

          табл. 18 и 19 — шрифт 17—17а.



          Как видите, все буквы почти неправильной, но вполне своеобразной, формы, выведены толстыми линиями.



          Делается это следующим образом:

          из мягкого липового или осинового дерева, а еще лучше из карандашного, делают несколько скалок вдвое или втрое тоньше карандаша и торцы их заправляют тупо, так чтобы самый обрез был чуточку тоньше, нежели ширина штриха буквы. Затем торцы насекают острым ножиком, чтобы получилось нечто похожее на коротковолосую кисточку.



          Скалки на несколько минут опускают в рюмку с теплой водой, где концы их разбухают и, когда скалки вынете и вытрете тряпочкой, приобретают свойство впитывать разведенную тушь, чем и пользуются. Скалки по очереди макают в тушь и рисуют ими буквы, совсем так, как карандашом. Когда скалка перестает спускать тушь, ее опять погружают в воду, а из воды вынимают другую скалку, третью и т. д.



          Для более грубых надписей пользуются уже не скалками, а кисточкой, и достигают при этом очень удовлетворительных результатов, особенно если после кисточки сделать подправки пером.



          Пример таких шрифтов показан на:



          табл. 17 — шрифт 15.

          табл. 18 и 19 — шрифт 18—18а.

          табл. 20 и 19 — шрифт 19—19а.

          табл. 20 и 19 — шрифт 20—20а.

          табл. 21 и 19 — шрифт 21—21а.

          табл. 22 и 23 — шрифт 22—22а.

          табл. 22 и 23 — шрифт 23—23а.



          Дать какие-либо конструктивные правила для этих шрифтов решительно невозможно: все основано на личном вкусе чертежника, а если такового нет, то несомненно есть понятие о некоторой гармонии, благодаря чему, вместо указанных шрифтов, появится новый, не менее оригинальный.



          Тут надо обратить внимание на одну характерную черту рисованных шрифтов: требуется, чтобы линии были равномерной толщины и однообразной черноты. Это легко достижимо при небольших размерах букв и почти совершенно невозможно при заглавных надписях. Предлагаем поэтому новый прием надписей, очень простой и вместе с тем элегантный. Надпись делают кистью и пером, но только не тушью (или краской), а густым раствором декстрина, стараясь, чтобы слой декстрина был равномерный. Затем на тупую щетинную кисть набирают чуточку масляной краски какого угодно цвета и растирают ее на клочке бумаги, с тем, чтобы кисть стала почти сухая, и такой кистью трут кругообразно по декстринной надписи. Тотчас же увидите, что вокруг надписи краска ляжет в виде красивых туч. Густоту наложения масляной краски можно довести до какой угодно степени. Спустя полчаса, или даже скорее, масляная краска застынет, и тогда по надписи проводят смоченной губкой: от этого весь декстрин совершенно смоется, и белые буквы выступят отчетливо на фоне масляной краски. Очерки букв будут очень определенные и резкие. Остается теперь буквы отделать, т.-е. открепить местами или оконтурить.



          Предлагают вместо декстринного раствора в воде употреблять раствор каучука в бензине. При этом способе можно для фона употреблять акварельные краски и растирать их сухой, жесткой кисточкой, а для смывки берут бензин. Не видя каких-либо преимуществ, но только несомненную опасность в обращении с бензином, считаем декстринный раствор лучшим.



          * * *



          К рисованным шрифтам надо причислить клиновый.



          Табл. 25 — шрифт 26.



          Шрифт этот очень удобен при наметке отдельных букв на стенных таблицах, или других учебных чертежах большого масштаба.



          Простая рисовка этих букв затруднительна и хлопотлива, особенно если их много. Поэтому контуры букв рисуют на толстой пергаментной бумаге и вырезают так, чтобы получился трафарет, который накладывают на требуемое место, и затирают сухой кистью, напитанною акварельной или масляной краской, а затем уже, для большей рельефности, отделывают, как показано на табл. 25.







          Шрифты полурисованные, получерченные.



          Этот разряд шрифтов особенно благодарен в исполнении, как по причине замечательной простоты, так и по возможности уклонения от указанной формы.



          Закругления во всех шрифтах этого типа делаются от руки, а прямые линии, особенно вертикальные и горизонтальные — рейсфедером.



          Ширина и вышина букв указана, и соотношения между этими величинами надо более или менее строго придерживаться.



          Табл. 26 — шрифт 27, кудрявый прямой.

          Табл. 28 — шрифт 30, кудрявый прямой.

          Табл. 27 — шрифт 29, кудрявый наклонный.

          Табл. 26 — шрифт 28, полупечатный.

          Табл. 29 — шрифт 31, полупечатный.

          Табл. 30 и 42 — шрифт 32—32а, полупечатный.

          Табл. 37 и 42 — шрифт 40—40а, полупечатный.

          Табл. 30 и 42 — шрифт 32—32а, кудрявый жирный.

          Табл. 32 и 36 — шрифт 34—34, кудрявый цветной.

          Табл. 31 — шрифт 33, полупечатн. цветной жирный.

          Табл. 34 — шрифт 35, фантастический связный.

          Табл. 34 — шрифт 36, фантастический итальянский.

          Табл. 33 и 43 — шрифт 45—45а, кудрявый цветной.

          Табл. 35 и 43 — шрифт 37—37а, фантастический немецкий.

          Табл. 44 и 43 — шрифт 46—46а, фантастический немецкий.







          Шрифты печатные.



          Группа печатных шрифтов самая обширная, а между тем в чертежном деле применяется едва несколько более простых типов, по причине кропотливости и сложности исполнения. Действительно, мы настолько привыкли к обыкновенным печатным шрифтам, что малейшее уклонение от их формы будет резать глаз. Вот причина, почему мы не будем давать разнообразия форм, а остановимся на простейших.

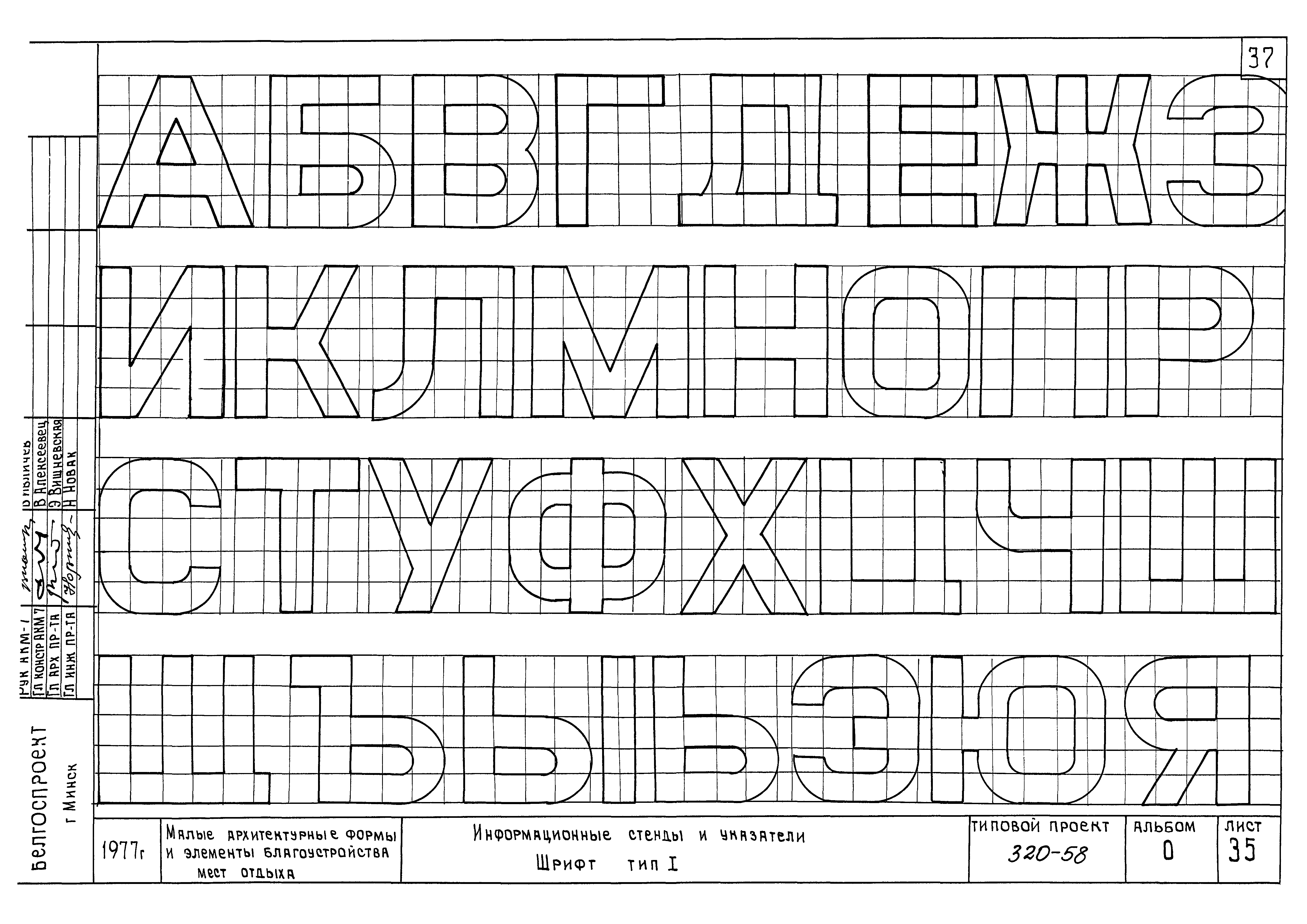

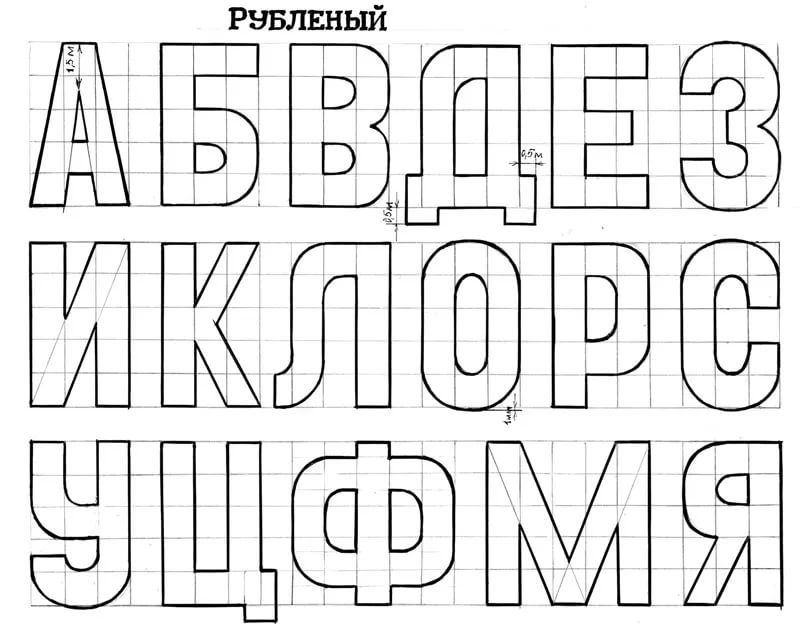

          Все печатные шрифты чертятся по клеточкам, и для этого лучше всего взять готовую клетчатую бумагу, начертить на ней всю надпись карандашом, а потом скалькировать ее и перенести на надлежащее место чертежа.



          Расчерчивать клеточки непосредственно на чертеже неудобно, потому что останутся уколы циркуля и при стирании клеточек сотрутся и посереют некоторые штрихи букв, вследствие чего вся надпись получится дряблая и мертвая.



          Простейший шрифт показан на:



          табл. 7 и 39 — шрифт 39—39а,



          а на табл. В, (шр. 39) фиг. 26 показано построение по клеточкам основных букв, с тою лишь разницей, что закругления заменены прямыми, ломаными линиями.



          Точно так же просто построение другого алфавита:



          табл. 38 и 39 — шрифт 42—42а,



          едва ли не наиболее излюбленного чертежниками, благодаря замечательной простоте построения (табл. В, фиг. 27).



          Укажем еще на линейный итальянский алфавит:



          табл. 38 и 39 — шрифт 41—41а.



          Сущность построения та же, что и других линейных шрифтов, но возможна еще простенькая отделка, которая все-таки скрасит и оживит шрифт, как показано на табл. 38.



          Для разнообразия можно уширять буквы или придавать им наклон; особенно интересно уширение букв, которое совершенно меняет их характер.



          На этом заканчиваем построение простых, печатных, чертежных шрифтов и переходим к более сложным, самым красивым из которых будет бесспорно римский:



          табл. 36 — шрифт 38.



          Единственный его недостаток, — это трудность исполнения, почему мы взяли наиболее простую форму, которую можно строить по клеточкам, но только со строгим сохранением отношения высоты к ширине. Малейшее отступление от этого правила повлечет за собою искажение стиля и характера. Этот шрифт выходит своеобразно изящным, если его обводить от руки, а не рейсфедером.



          Римский шрифт послужил за основание всем европейским шрифтам, а также и русскому, представленному на



          табл. 45 — шрифт 47



          в двух видах: прямом и наклонном.

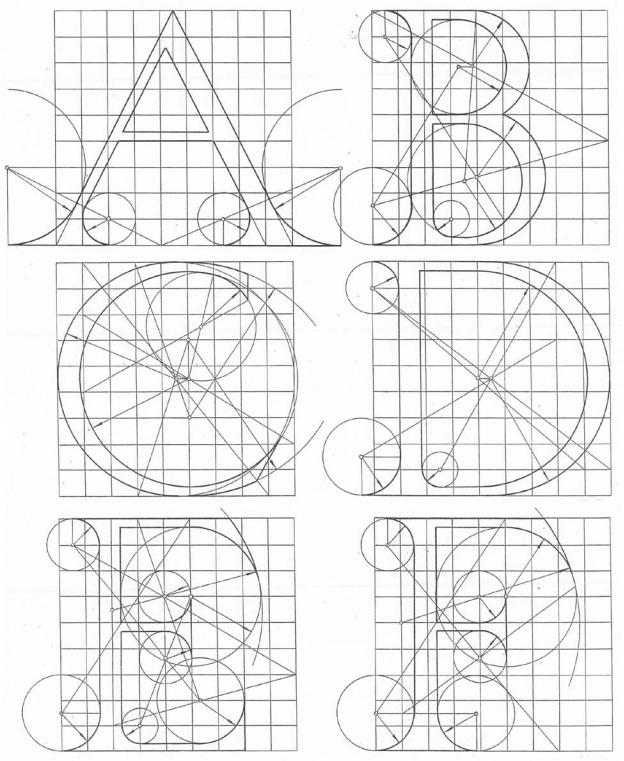

          Законы построения этого шрифта настолько сложны (см. табл. В, фиг. 28—29), что он удается только артистам-чертежникам, и те стараются снабдить буквы какой-нибудь простенькой отделкой, с целью загладить случайные недочеты.



          * * *



          Наименее требовательны в исполнении шрифты



          табл. 40 и 39 — шрифты 43—43а,

          табл. 41 — шрифт 44,



          которые не только хороши сами по себе, но также поддаются всевозможным модификациям, так как их, без опасения нарушить стиль, можно уширять или суживать, составлять из прямых линий, или из дуг круга, отделывать всевозможными способами и, наконец, можно даже забывать о контуре буквы, а оставить лишь теневые утолщения. Неудивительно поэтому, что этим шрифтом чертежники пользуются чаще всего.



          На табл. 46 — шрифт 48



          взят широкий шрифт с указанием разных способов отделки. Первые две строки не представляют интереса с исполнительной точки зрения. Третья строка дает буквы без контура, а лишь с одними оттенками. Особенность представляет в третьей строке буква Ы — контура она совсем не имеет, а фон буквы покрыт толстой штриховкой, с узким расстановом отдельных штрихов. Если пожелаете сделать такую штриховку рейсфедером, то это вам безусловно не удастся. Но можно поступить проще. Всю букву оконтуривают декстринным раствором, им же делают редкую штриховку тонкими, равноотстоящими линиями, а затем вокруг буквы закрашивают некоторое пространство тем же декстринным раствором. Таким образом получите на бумаге открытыми только места, которые должны быть зачернены. Их затирают жесткой кисточкой, напитанной масляной краской. Необходимо, чтобы кисточка была почти сухая.



          Буква Ь отделана таким же образом, но предварительная штриховка декстринным раствором сделана клетчатая. Буквы Ю и Э предварительно оконтурены декстрином, а затем забрызганы масляной краской. Делается это так: жесткую кисточку, или, еще лучше, зубную щетку, чуточку напитывают масляной краской и растирают на бумаге до того, чтобы кисточка (или щеточка) стали полусухие. Если проведете быстро по щетке спинкой перочинного ножика, то увидите, что будут слетать мелкие брызги, которые лягут на фоне буквы очень красивым мягким налетом. Само собою, что букву, кроме декстринной защиты, надо еще обложить кусочками бумаги, чтобы брызги не попали на чистую бумагу чертежа. Час спустя декстринную защиту смывают водой при помощи губки.



          Такого рода отделка возможна только при условии, что чертеж наклеен на доску. Но ведь это всегда бывает, если делают чертежи изящные.



          Законы построения даны на табл. В (фиг. 30 и 31).



          * * *



          Массивный шрифт



          Табл. 47 — шрифт 49



          заимствуем из сборника г. Вышинского. Отличается он густотой формы и удобством ее для отделки. В сборнике г. Вышинского найдете еще несколько очень милых шрифтов, некоторые из них мы здесь и поместим.



          * * *



          Не менее удобен в исполнении алфавит Куле.



          Табл. 48 — шрифт 50.



          Законы построения даны на табл. В (фиг. 32).



          * * *



          Табл. 49 — шрифт 51—52



          дает итальянский ухищренный шрифт, а на табл. В, фиг. 33 — показан способ его построения.



          В заключение на табл. 50 — шрифт 54—55 предлагаем печатный и писанный греческие алфавиты.







          Таблицы















































































































































































































          Рисование букв пером и чернилами

          Искусство рисования букв стало очень популярным в последние несколько лет. Неудивительно – нарисованные от руки буквы, слова и фразы выглядят так оригинально и привлекательно!

          Леттеринг также представляет собой прекрасный способ выразить идею. Вы можете придать ему уникальную визуальную форму и создать дизайн, вызывающий эмоции.

          В то же время это древнее искусство. Некоторые из нас могут вспомнить использование декоративных заглавных букв в иллюстрированных книгах прошлых лет.

          В этом уроке мы нарисуем одну букву — монограмму. Обычно это слово относится к дизайну, состоящему из двух или более букв алфавита, которые объединены или переплетены. Однако монограмма может состоять и из одной символической или декоративной буквы.

          Мы будем использовать графитовый карандаш HB, ластик и пару чернильных лайнеров. Номера вкладышей 0,1 и 0,3. Размер бумаги А4.

          Вы можете использовать любую бумагу для рисования, которая вам нравится. Также можно использовать обычную бумагу для принтера.Доступ к принтеру — приятный бонус, но он не обязателен.

          Вам не нужно знать терминологию типографики, чтобы следовать этому руководству. Я сделал все возможное, чтобы упростить инструкции, чтобы каждый мог выполнить этот проект, даже без предыдущего опыта в леттеринге.

          Я выбрал букву «А», потому что это первая буква алфавита. Если этот проект пробудит ваше воображение, он может стать началом замечательной художественной серии!

          Однако не стесняйтесь изображать любой алфавитный символ, который вам нравится.Это может быть первая буква вашего имени или просто любая заглавная буква, которая вас вдохновляет.

          Как нарисовать букву – метод кальки

          Самый простой способ создать контур буквы — это обвести его. Новички в леттеринге часто предпочитают этот способ, потому что он гарантирует, что результат будет иметь правильные пропорции. Трассировка может быть первым шагом, который вы сделаете, чтобы попрактиковаться в рисовании букв.

          Если у вас нет доступа к принтеру или вы просто не хотите выполнять трассировку, пропустите этот шаг. В следующей части урока я покажу, как нарисовать букву из наблюдения.

          Сначала создайте модель для трассировки в любом графическом редакторе по вашему выбору. Я использую Adobe Photoshop, поэтому ниже вы найдете краткие инструкции для этой программы. Если вам нужна дополнительная информация о том, как превратить Photoshop в лучшего союзника вашего творческого рабочего процесса, ознакомьтесь с этим курсом.

          В Photoshop создайте новый документ. Размер печати вашего файла должен соответствовать размеру вашей бумаги.В моем случае это формат А4. Установите разрешение 300 пикселей на дюйм, что является оптимальным разрешением для печати.

          Затем добавьте букву с помощью инструмента Type (сочетание клавиш T ) на клавиатуре.

          В палитре символов вы найдете множество шрифтов на выбор, а также некоторые другие параметры. Мне нравится шрифт под названием Amaranth. Если вы не можете найти эту палитру, перейдите в меню Window и выберите Character .

          Не тратьте слишком много времени на поиск «правильного» шрифта. Все, что нам нужно, это красивый силуэт в качестве отправной точки.

          При необходимости переместите и измените размер буквы, используя Free Transform (Ctrl+T). Нажмите и удерживайте Shift при изменении размера, чтобы сохранить пропорции.

          На изображении ниже: a) Палитра символов, b) буква с ограничительной рамкой Free Transform.

          Теперь вы готовы распечатать этот документ!

          Есть несколько способов отследить письмо.Вы можете положить лист чистой бумаги поверх распечатки и обвести ее днем ​​с помощью светового стола или оконного стекла. Если вы используете тонкую компьютерную бумагу в качестве верхнего слоя, вам даже не понадобится много дополнительного света, чтобы увидеть силуэт напечатанной буквы.

          В качестве альтернативы можно использовать копировальную бумагу. Для этого положите лист копировальной бумаги между распечаткой (сверху) и чистой бумагой (ниже всех) и обведите контуры карандашом.

          Теперь проследите свое письмо.

          Следующая часть урока посвящена другому способу рисования буквы без печатной модели, если вы решили, что обводка — это не тот путь, которым вы хотите идти.

          Как нарисовать букву — метод наблюдения

          Рисование чего-либо от руки (без обводки) более сложное и требует хорошей наблюдательности. Конечно, ваши результаты улучшаются с практикой. Но даже если у вас нет опыта письма от руки, рисовать буквы по наблюдению — это не высшая математика.Ниже вы найдете несколько советов, которые облегчат этот процесс.

          Анализ письма

          Вам нужна модель буквы, которую вы собираетесь нарисовать. Это может быть файл на вашем компьютере, изображение в браузере или распечатанный образец. Поставь перед глазами.

          Проанализируйте это письмо. Попробуйте разделить его форму на две, три или четыре части. Как взаимодействуют эти части?

          Затем попытайтесь увидеть структуру письма. Каркас находится внутри формы буквы. Если силуэт — это «тело» или «одежда», то как выглядит его «скелет»?

          Изображение ниже иллюстрирует мою точку зрения.

          а) Высота моей заглавной Букву можно разделить на две части. Центральная линия перекладины буквы указывает на границу между этими частями. Верхняя часть вдвое длиннее нижней. Эта заметка полезна — она поможет мне сохранить правильные пропорции!

          б) Я могу провести вертикальную нисходящую линию от верхней точки рамки буквы. Так мы получаем нижнюю точку, которая помогает нам проверить симметрию. Расстояния с обеих сторон должны быть равными.

          в) Вот как я вижу тот узор форм, который присущ этой букве. Для вашего удобства я пометил их разными цветами.

          Как нарисовать букву

          Начните с основы буквы и нарисуйте ее так, как вы бы ее написали. Посмотрите на свою модель и постарайтесь сохранить первоначальные пропорции. Или, если ваша цель — создать производную версию, не стесняйтесь их искажать.

          Когда вы рисуете от руки, ваши линии могут быть слегка неровными.Позже вы можете укрепить их линейкой или оставить как есть, смирившись с несовершенством.

          Следующим шагом будет добавление веса и контурных линий буквы. Я вижу их как одежду, обвивающую каркас, расширяющую или расширяющую букву.

          И последний шаг — стирание линий рамки.

          Результат нашей работы

          Неважно, какой способ — обводку или рисунок с наблюдения — вы выбрали для создания контура буквы.Теперь у нас есть шаблон и мы готовы добавить украшения.

          Обратите внимание, что этот первоначальный план является лишь отправной точкой. Мы можем изменить его форму в некоторых областях, исказить или добавить новые элементы на следующих шагах.

          Но прежде чем мы углубимся в украшение монограммы, давайте рассмотрим несколько примеров. Я надеюсь, что они вдохновят вас и помогут вам сгенерировать некоторые идеи для ваших работ.

          Силуэт, контраст и украшения в надписи

          Я предоставлю вам шесть примеров, которые я подготовил для этого урока. Здесь даны краткие пояснения, чтобы указать на важные особенности декоративного стиля каждой монограммы.

          Органические цветочные мотивы являются общей темой этого набора букв.

          а) Группы цветов служат здесь фокусами. Остальные элементы довольно мелкие – они подчеркивают цветочные украшения. Важно найти баланс между меньшими и большими объектами.

          б) Это письмо чем-то напоминает мне винтажный стиль. В то же время эти причудливые элементы выглядят как скомканные осенние листья.Взаимодействие более тонких и толстых линий придает монограмме больший объем. Тонкая штриховка и перекрестная штриховка используются для создания теней и рельефа.

          См. также: Толщина линии (качество) и поперечные контурные линии

          c) На этом изображении мы не найдем ни одного элемента, привлекающего наше внимание. Тонкие веточки переплетаются, покрывая всю форму буквы, но мы все же видим ее благодаря контрастному черному покрытию. Некоторые веточки выходят за границы силуэта, но буква все равно читается.

          d) Верхняя область этого примера создана точечной, поэтому контуры размыты. Цветы очень контрастно смотрятся на сплошном чернильном фоне. Они выходят за силуэт буквы, но результат выглядит точным и легко узнаваемым. Другими словами, мы можем ясно видеть, что это «А».

          д) Этот пример контрастен и выразителен. Некоторые цветочные элементы остаются внутри формы буквы. Один лепесток ломает силуэт.

          f) Эта монограмма представляет собой умное использование отрицательного пространства. Цветочные украшения украшают произведение, а сама буква остается нетронутой, привлекая внимание зрителя.

          См. также: Положительное и отрицательное пространство

          Давайте посмотрим:

          • Определите общую тему или стиль вашего письма и его украшения.
          • Сохраняйте письмо читабельным.
          • Используйте контраст с умом.
          • Сбалансируйте большие и маленькие элементы.
          • Позвольте себе проявить творческий подход.

          Прежде чем мы перейдем к нашей готовой работе, может быть полезно сделать несколько грубых миниатюрных набросков. Играйте с различными стилями или темами украшения.

          Проведите исследование, если это необходимо. На Pinterest есть бесконечное количество потрясающих примеров для вашего вдохновения.

          Добавление украшений графитным карандашом

          Давайте улучшим наш шаблон. Я решила продолжить цветочную тему в своих украшениях.

          Сначала я выделяю группы цветов, обозначая их грубыми формами.Цветы будут более крупными, привлекающими внимание элементами.

          Я рисую изогнутую линию, которая следует за перекладиной, чтобы указать, где должны располагаться цветы и листья.

          Затем я детально прорисовываю отдельные элементы.

          Теперь я добавляю ленточки, травинки, большой лист и божью коровку к верхней части письма.

          Я решил придать своему письму деревянную текстуру. Этот рельеф добавляет шарма и вписывается в природную тематику. Здесь и там показаны небольшие участки мха, чтобы создать разнообразие и добавить интереса.

          Я также добавляю больше листьев и маленьких цветов, чтобы заполнить форму.

          Добавление чернил

          Я начинаю рисовать линером 0,3 , выделяя важные элементы. Внешние контуры буквы должны быть толще. Давайте поможем им выделиться!

          Я еще раз усиливаю нижние контуры монограммы, чтобы придать ей вес.

          После того, как контур завершен, я стираю ненужные пометки графитным карандашом.

          С 0.1 линер, добавляю штриховку, чтобы передать рельефность фактуры. Затем я применяю дополнительные слои штриховки, чтобы углубить тени.

          См. также: Техника рисования пером и тушью

          Цветы остаются относительно светлыми. Они контрастно смотрятся на фоне.

          Если вам нужна дополнительная информация о моем подходе к рисованию текстуры дерева тушью, этот пост может вам помочь:  Рисование чернильными лайнерами: натуральные текстуры

          Таким же образом дополняю оставшуюся половину письма.

          Я слежу за тем, чтобы изображение выглядело сбалансированным с точки зрения контраста. Цветочные элементы светлее, чем фактурная форма буквы, но они не слишком четкие.

          Декоративная надпись – Заключение

          Поздравляем — у нас получилась красивая монограмма! Надеюсь, вам понравился и процесс, и результат.

          Желаю вам вдохновения на пути освоения рукописного письма. Развлекайся!

          Больше уроков, которые вам понравятся…

          Почтовая навигация

          Нарисуй свою первую букву! | КодHS

          Команды черепах

          Команды — это то, как мы приказываем черепахе Трейси что-то делать.

          Трейси знает несколько встроенных команд.

          Механизм

          # Команда вперед заставляет Трейси двигаться вперед на заданное расстояние
          вперед(10)
          вперед(50)
          вперед(200)

          # Команда "Назад" заставляет Трейси двигаться назад на заданное расстояние.
          назад(10)
          назад(50)
          назад(200)

          # Отрицательные значения также можно использовать для перемещения Трейси вперед или назад.
          назад(-200)
          вперед(-200)


          Рисование кругов

          # Команда Circle заставляет Трейси нарисовать над собой круг с заданным радиусом
          круг(10)
          круг(100)

          # Другой параметр может использоваться для рисования только определенных частей круга.
          # Эта команда нарисует полукруг
          круг(10, 180)

          # Эта команда нарисует четверть круга
          круг(10, 90)

          # Другой параметр может использоваться для управления количеством точек в форме.
          # Эта команда нарисует треугольник
          круг(10, 360, 3)

          # Эта команда нарисует квадрат
          круг(10, 360, 4)


          Ручка

          # Поднимите перо вверх
          # Трейси не оставляет следов при движении
          пенап()

          # Положите ручку
          # Трейси оставляет след при движении
          откидной ()

          # Изменить размер пера

          # Обычный, ширина линии 1
          Пенсайз(1)

          # Больше, ширина линии 10
          Пенсайз(10)


          Вращение

          # Трейси повернется на 90 градусов влево
          слева(90)

          # Трейси повернется налево на 180 градусов и
          # смотрите в противоположную сторону
          слева(180)

          # Трейси повернется налево на полные 360 градусов
          # и делаем полный оборот
          слева(360)

          # Правильная команда делает то же самое,
          # но Трейси поворачивает направо, а не налево
          справа(90)
          справа(180)
          справа(360)

          # Отрицательные значения также могут использоваться для поворота Трейси вправо или влево
          справа(-90)
          слева(-90)


          Позиция

          Трейси расположена в координатной плоскости (x, y) следующим образом:

          Каждую точку в мире Трейси можно определить по координате (x, y). Например:

          • Центр мира (0, 0)
          • Верхняя середина мира (0, 200)
          • Нижний левый мир (-200, -200)
          • И так далее…

          Мы можем использовать команду setposition , чтобы отправить Трейси в определенное место

          # Отправить Трейси в центр мира
          установка(0, 0)

          # Отправить Трейси в крайний правый центр мира
          установка(100, 0)

          # Отправить Трейси в правый верхний угол мира
          установка(200, 200)

          # Установить позицию Трейси по оси X равной 100
          # Позиция y остается прежней
          сеткс(100)

          # Установить позицию Трейси по оси Y равной 100
          # Позиция x остается прежней
          сети(100)


          Скорость

          Мы можем установить скорость Трейси с помощью команды speed

          Опции скорости идут от 0 до 10

          # Самый медленный
          скорость(1)

          # Нормальный
          скорость(6)

          # Быстрый
          скорость(10)

          # Самый быстрый (вообще без анимации)
          скорость(0)


          Цвет

          # Устанавливает фиолетовый цвет фона холста
          bgcolor("фиолетовый")

          # Рисует красную линию
          красный цвет")
          вперед(50)

          # Рисует синюю линию
          цвет синий")
          вперед(50)

          # Вот несколько вариантов цвета. # Их можно использовать как для цвета, так и для bgcolor:
          черный цвет")
          цвет синий")
          коричневый цвет")
          цвет ("голубой")
          цвет ("золото")
          цвет ("серый")
          цвет ("зеленый")
          цвет («индиго»)
          оранжевый цвет")
          цвет ("розовый")
          цвет («фиолетовый»)
          красный цвет")
          цвет ("фиолетовый")
          белый цвет")
          цвет ("желтый")


          Заполнение

          # Чтобы нарисовать заполненную фигуру, начните с этого вызова
          begin_fill()

          # Нарисуйте свою форму
          для я в диапазоне (3):
              вперед(150)
              слева(120)

          # Остановить заполнение после того, как вы нарисовали фигуру
          end_fill()


          Очистить экран

          # Чтобы очистить экран от любой маркировки, используйте команду очистки
          чистый()

          # Это можно использовать в конце кода
          # Это очистит экран после того, как квадрат будет нарисован
          для i в диапазоне (4):
              вперед(50)
              слева(90)
          чистый()

          # Это можно использовать во всем коде
          # Это очистит экран перед рисованием квадрата
          круг(50)
          чистый()
          для i в диапазоне (4):
              вперед(50)
              слева(90)


          Петли

          Циклы помогают нам повторять команды, что делает наш код намного короче.

          Убедитесь, что все внутри цикла имеет отступ на один уровень!

          Для циклов

          Используйте циклы for, если вы хотите повторить что-то определенное количество раз.

          # Вместо повторения кода снова и снова
          вперед(10)
          слева(90)
          вперед(10)
          слева(90)
          вперед(10)
          слева(90)
          вперед(10)
          слева(90)

          # Используйте цикл for, чтобы повторить код!
          для i в диапазоне (4):
              вперед(10)
              слева(90)

          # Вы можете использовать переменную i внутри цикла
          # i начинается с 0 и доходит до COUNT-1

          # Это заставит Трейси двигаться вперед на 0, затем на 1, затем на 2
          для я в диапазоне (3):
              вперед (я)

          # Вы можете изменить значение i внутри цикла for, используя математические выражения
          для я в диапазоне (3):
              вперед (я * 10)

          # Вы также можете управлять значением i с помощью расширенных параметров
          для i в диапазоне (STARTING_VALUE, ENDING_VALUE, INCREMENT):

          # Это переместит Трейси вперед на 25, 50 и 75 пикселей.
          для я в диапазоне (25, 76, 25):
              вперед (я)


          Пока Циклы

          Используйте циклы while, когда вы хотите повторить что-то неизвестное количество раз или до тех пор, пока условие не станет ложным.

          Если нет точки, в которой условие становится ложным, вы создадите бесконечный цикл, которого всегда следует избегать!

          # Продолжайте рисовать круги, пока переменная count не станет больше 5
          # Если переменная count не обновлена, произойдет бесконечный цикл
          count = 0
          пока считай



          Функции

          Написание функции похоже на обучение черепахи Трейси новому слову.

          Именование функций: вы можете называть свои функции как хотите, но в имени функции не должно быть пробелов.Вместо пробелов, используйте символы подчеркивания (_) like_this_for_example

          Убедитесь, что весь код внутри вашей функции имеет отступ на один уровень!

          Определение функции

          Мы определяем функцию для обучения Трейси инструкциям для нового слова.

          определение имя_вашей_функции():
              # Код, который будет выполняться при вызове
              # эта функция.

          # ПРИМЕРЫ

          # Научить Трейси рисовать край
          определение draw_edge():
              вперед(50)
              слева(90)

          # Научить Трейси рисовать синий край
          защита draw_blue_edge():
              цвет синий")
              вперед(50)
              слева(90)

          # Научи Трейси рисовать квадрат
          определение draw_square():
              для i в диапазоне (4):
                  draw_edge()


          Использование параметров в функциях

          Мы используем параметры для изменения определенных команд в нашей функции.

          # Используйте параметр для управления радиусом рисуемого круга
          определение draw_circle (радиус):
              круг(радиус)

          # В одной функции можно использовать несколько параметров
          # Параметры управляют длиной сторон квадрата и цветом
          def draw_square (длина, color_choice):
              цвет (выбор цвета)
              для i в диапазоне (4):
                  вперед (длина)
                  слева(90)


          Вызов функции

          Мы вызываем функцию, чтобы Трейси фактически выполнила новую команду.

          # Вызовите функцию draw_edge() один раз
          # Трейси нарисует одно ребро
          draw_edge()

          # Вызовите функцию draw_edge() 3 раза
          # Трейси нарисует 3 ребра
          draw_edge()
          draw_edge()
          draw_edge()

          # Вызов функции draw_square() с параметрами
          # Трейси нарисует 3 квадрата разных размеров и цветов
          draw_square(50, "красный")
          draw_square(100, "синий")
          draw_square(75, "оранжевый")


          Переменные

          Мы используем переменные для хранения значений, которые можно использовать для управления командами в нашем коде. Значения переменных также можно изменять в коде.

          # Создайте переменную, чтобы что-то отслеживать
          count = 0

          # Обновить значение переменной с помощью математических выражений
          # Это добавит единицу к значению переменной count
          count = count + 1

          # Значения переменных также могут быть изменены внутри управляющих структур
          # Значение переменной count будет увеличиваться на 1 при каждой итерации цикла
          для i в диапазоне (4):
              вперед(10)
              count = count + 1


          Пользовательский ввод

          Мы можем использовать ввод пользователя для управления нашим кодом.

          # Запросить у пользователя ввод и сохранить его в переменной для использования в коде
          # Это будет работать, только если ввод используется как строка
          Circle_color = input("Какого цвета круг?")

          # Если ввод должен использоваться как число, включите термин «int»
          radius = int(input("Какой радиус окружности?"))
          # Затем этот ввод можно использовать для управления различными частями кода
          цвет (круг_цвет)
          круг(радиус)


          Операторы If/Else

          Мы можем указать Трейси, как принимать решения, используя операторы if/else.

          Убедитесь, что весь код внутри оператора if/else имеет отступ на один уровень!

          Операторы if

          Используйте оператор if, чтобы указать Трейси что-то делать только в том случае, если условие истинно. Если условие ложно, Трейси пропустит команды с отступом внизу.

          # Трейси будет рисовать круг только в том случае, если переменная count меньше 5
          если считать


          Операторы If/Else

          Используйте оператор if/else, чтобы заставить Трейси принять решение между несколькими условиями.Если первое условие ложно, Трейси перейдет к следующему условию, пока не найдет истинное. Если никакие условия не выполняются, будут выполнены команды внутри блока else.

          # Трейси нарисует круг, если переменная count меньше 5
          если считать 5:
              круг(50,360,4)
          # В любом другом случае Трейси нарисует линию
          # Единственный другой случай, который существует вне указанных границ, это если count = 5
          # Мы не включаем условие для операторов else
          еще:
              вперед(50)


          Математика и сравнение

          Трейси умеет считать и сравнивать значения.

          Математические операторы

          Дополнение +
          Вычитание
          Умножение *
          Подразделение /
          Модуль %
          Экспонента **

          Модуль дает вам остаток после деления.
          10 % 2 равно 0, потому что 10/2 = 5 без остатка.
          10 % 3 равно 1, потому что 10/3 = 3 с остатком 1.

          Сравнение значений

          Равен ==
          Не равно !=
          Больше >
          Больше или равно >=
          Менее
          Меньше или равно

          Мы используем комментарии, чтобы оставлять читателю заметки о коде. Комментарии на самом деле они не запускаются Python, они просто помогают нам читать код.

          Мы можем делать многострочные комментарии с помощью """ и однострочные комментарии с помощью #

          "" "
          Многострочный комментарий описывает ваш код
          тому, кто это читает.
          "" "

          # Используйте однострочные комментарии для пояснения кода.


          Как рисовать буквы без засечек (лучше) — Rayane Alvim

          Для того, чтобы лучше писать от руки, требуется время и много практики.Иногда, когда вы рисуете буквы и чувствуете, что что-то не так, это, вероятно, означает, что вы что-то упускаете. Есть вещи, которые вам нужно сделать, чтобы ваши письма выглядели правильно. Вы должны зафиксировать их оптически, чтобы ваша ручная надпись выглядела хорошо. Ранее мы научились исправлять ошибки в ваших буквах с засечками. Теперь вы узнаете, как лучше рисовать буквы без засечек.

          Есть много вещей, которые мы не замечаем в определенных письмах, если только вы не действительно смотрите на них и изучаете их. С буквами без засечек некоторые вещи необходимо скорректировать, чтобы они выглядели визуально и оптически правильно. Например, когда мы имеем дело с монотонными буквами, вес должен немного отличаться, когда это вертикальный штрих или горизонтальный/диагональный штрих.

          Если вы с трудом рисуете буквы или чувствуете, что что-то не так с тем, как вы их рисуете, вам больше не о чем беспокоиться! Я собрал несколько советов о том, как лучше рисовать буквы без засечек.Эти советы помогут вам улучшить свои навыки письма от руки и лучше рисовать буквы без засечек.

          Как лучше рисовать буквы без засечек: буква «В»

          При рисовании буквы Б верхняя чаша буквы должна быть немного меньше нижней чаши. Середина письма не совсем посередине. Буква не должна быть идеально разделена, середина должна проходить точно над серединой.

          Как лучше рисовать буквы без засечек: буква «Е»

          Для буквы «Е» среднее плечо должно быть короче верхнего и нижнего плеча. Это потому, что оптически это будет выглядеть так, как будто среднее плечо немного длиннее двух других. Вес рычагов также должен быть немного меньше веса выноса.

          Буква «Н»

          При букве H перекладина должна быть нарисована точно над серединой. Вес перекладины также должен быть немного меньше веса выноса. Оптически это будет выглядеть так, как будто они имеют одинаковый вес!

          Буква «R»

          Ножка буквы R должна выходить чуть дальше чаши.Вес буквы также должен быть немного больше веса стебля. Лук также должен быть немного тоньше стебля.

          Буква «S»

          Буква «S» — одна из самых сложных букв для рисования. Я думаю, что большинство ручных леттереров согласятся, что это буква, которую они ненавидят больше всего! Таким образом, для буквы «S» верхняя половина буквы должна быть немного уже, чем нижняя половина. Кроме того, верхняя и нижняя кривые должны иметь немного меньший вес, чем остальная часть буквы.

          Зачем нам корректировать вес букв?

          Нам нужно отрегулировать вес определенных частей букв, потому что оптически это будет выглядеть так, как будто они имеют одинаковый вес. Но если мы посмотрим повнимательнее, то увидим, что веса немного отличаются.

          составить определение письма | Словарь английских определений

          рисовать


               vb   , рисует, рисует, рисует, рисует

          1  заставлять (человека или предмета) двигаться вперед или назад, тяня

          2  приносить, брать или вытаскивать (что-либо), например, из ящика, кобуры и т. д.

          3   т.р.   вытащить или вытащить или вынуть
          вырвать зубы, вытащить карту из колоды

          4   т.р.; часто следует: off для забора (жидкости) из бочки, бочонка, резервуара и т. д. с помощью крана

          5   intr   для перемещения, перехода или продолжения, особенно. в указанном направлении
          рисовать вдоль

          6   тр   привлечь или вызвать
          привлечь толпу, привлечь внимание

          7   tr   заставить течь
          взять кровь

          8  изобразить или зарисовать (форму, фигуру, рисунок и т. ) линиями, как карандашом или ручкой, особ. без использования цвета; обозначить

          9   тр   сделать, сформулировать или вывести
          сделать выводы, сравнения, параллели

          10   т.р.   написать (юридический документ) по надлежащей форме

          11   т.р.; иногда следует: in   сосать или вдыхать (воздух, жидкость и т. д.)
          делать вдох

          12   intr   для создания сквозняков, удаления воздуха, дыма и т. д.
          дымоход хорошо тянет

          13   т.р.   взять или получить из источника
          получить деньги из банка

          14   т.р.   на заработок
          на получение процентов

          15   тр     (Финансы)  выписать (переводной или простой вексель)
          выписать чек

          16   т.р.   выбрать наугад
          жеребьевку

          17   tr   для уменьшения диаметра (проволоки или металлического стержня) путем протягивания через фильеру

          18   tr   для придания формы (листа металла или стекла) прокаткой, протягиванием через матрицу или растяжением

          19    (стрельба из лука)  сгибать (лук), натягивая тетиву

          20  заваривать (чай) или (чая) заваривать в кипящей воде

          21   т. р.   выпотрошить
          нарисовать курицу

          22   tr   вызывать (гной, кровь и т.) выделения из абсцесса или раны

          23   интр   (двух команд, участников и т. д.) закончить игру с равным количеством очков, голов и т. д.; галстук

          24   tr     (Бридж, вист)  продолжать вести масть, чтобы вытеснить (все открытые карты)

          25 ♦ взять козыри     (Бридж, вист)  разыгрывать козырную масть до тех пор, пока у соперников не останется ни одной

          26   tr     (Бильярд)  заставлять (биток) вращаться назад после прямого удара другим шаром, применяя обратное вращение при выполнении удара

          27   т.р.   на обыск (место) с целью найти диких животных, дичь и т.д., для охоты

          28    (Гольф)  заставлять (мяч для гольфа) двигаться по контролируемой траектории справа налево или (мяча для гольфа) постепенно отклоняться справа налево

          29   тр     (Завивка)  доставить (камень) аккуратно

          30   tr     (Морской)  (судна) требовать (определенной глубины) для плавания

          31  ♦ рисовать (a) пусто не получать результатов от чего-либо

          32  ♦ тянуть и четвертовать выпотрошить и расчленить (человека) после повешения

          33  ♦ тянуть культи     (крикет)  закрывать игру, например, вытягивая культи

          34  ♦ нарисовать линию (в)      См.      → строка   1     → 51

          35  ♦ вытяните короткую соломинку      См.     → короткая соломинка

          36  ♦ вытащить дробь     (Чаши)  для подачи чаши таким образом, чтобы она приблизилась к домкрату
               n

          37 акт розыгрыша

          38    (У.S.)  сумма денег, авансированная для финансирования ожидаемых расходов

          39  событие, событие, действие и т. д., привлекающее большую аудиторию

          40  розыгрыш или лотерея

          41  что-либо взятое или выбранное наугад, например билет в розыгрыше или лотерее

          42  соревнование или игра, завершившаяся ничьей

          43    (США и Канада)  небольшой естественный дренажный канал или овраг

          44  дефект, обнаруживаемый в металлических отливках из-за сжатия металла при затвердевании,  (см. также)   → недостаток     → оформить     → снять     → рисовать на     → вытянуть     → оформлять
              (древнеанглийский dragan; родственный древнескандинавскому draga; древнефризский draga, древнесаксонский dragan, древневерхненемецкий tragan to Carry)
            вытягиваемый      прил

          задвижка
               n   клапан, управляющий шлюзом

          тяговое устройство
               n     (Британия)  устройство для сцепки железнодорожных вагонов

          втягивание
               vb   ввод, реклама

          1  (световой день) стать короче

          2 (поезда) для прибытия на станцию

          отвод
               vb   adv

          1   tr   заставить (жидкость) течь из чего-то

          2  вывести (войска)

          рисовать на
               vb

          1   введение, подготовка к использованию или использованию (источника, фонда и т.  д.)
          опираться на собственный опыт

          2   вступление, нареч   приближаться
          время его интервью подходило к концу

          3   т.р., подготовьте   к снятию (денег) с (счета)

          4   т.р., нареч  надеть (одежду)

          5   т.р., нареч вести дальше; соблазнить или поощрить
          перспектива приблизиться к своей цели привлекла его

          вытягивать
               vb   adv

          1  продлить или обеспечить продление
          он продлил свое пребывание

          2   тр   заставить (человека) свободно говорить
          она молчала весь вечер — посмотрите, сможете ли вы ее выманить

          3   т.р.; следовать: из      (Также) черпать из   добывать (информацию) (от)
          ему удалось вытянуть из сына, где он был

          4   т. р.   снять (деньги) как со счета в банке, так и с предприятия

          5   intr   (количество часов светового дня) для увеличения

          6   въезд   (поезда) для отправления со станции

          7   т.р. для выдвижения (войск) в строю; вести из лагеря

          8   в/ч (войск) для выхода из лагеря

          составление
               vb   adv

          1  прийти или остановить

          а  подготовить проект (юридический документ)

          б  оформить и выписать по соответствующей форме
          составить договор

          3   используется рефлекторно   , чтобы выпрямиться

          4  формировать или организовывать (группу солдат и т.) в порядке или формировании

          мелкая вытяжка
               vb   , -чертеж, -чертеж, -чертеж, -чертеж   тр

          1  сшивать настолько тонко, чтобы шов был едва заметен

          2  выполнить последнюю операцию вытягивания (проволоки, трубки и т. д.) для уменьшения ее диаметра

          ничья
               n   (особенно в футболе) результат матча, в котором обе стороны забили равное количество голов

          Как рисовать буквы-пузыри: полное руководство [2021]

          В этом уроке вы научитесь рисовать пузырьковые буквы и получать от этого удовольствие.Мы начнем с основ и пойдем дальше, чтобы показать вам, как повысить вашу креативность. Некоторые концепции, в которые мы углубимся, можно использовать и в других стилях. Давайте начнем.



          Что такое пузырьковые буквы?

          Для тех, кто не знает, пузырчатые буквы — это буквы, которые имеют закругленный или надутый эффект. Так же, как пузыри. Вы также можете думать о них как о воздушных шарах с буквами. У этого стиля много применений, и вы будете изучать в основном примеры на бумаге и немного в цифровой форме.Применяются те же техники. Тем не менее, этот стиль широко используется и в других целях, например, в граффити.

          Итак, приступим!



          Что нужно для начала?

          Поскольку мы начнем с основ, все, что вам нужно, это карандаш и бумага. В моем случае я буду использовать механический карандаш. Вы также можете добавить резинку, если хотите хорошо все очистить.

          Чтобы создать что-то более стойкое, вы можете использовать любую ручку или маркер.Я буду использовать ручку Rotring Art Pen, но вы можете выбрать что-то другое, что есть у вас дома.

          Для последних штрихов я буду использовать Photoshop и перо Wacom Bamboo Pen. Но вы можете имитировать все, что я буду делать, с помощью маркеров, ручек Posca, маркеров Copic и т. д. Позже мы рассмотрим это более подробно.



          1 — Как начать рисовать пузырьковые буквы (Скелет)

          Нарисовать обычную букву

          Чтобы начать рисовать пузырьковые буквы, нужно нарисовать обычную букву.Я начну с заглавной А, но вы можете выбрать любую другую букву. Вы просто должны применять те же принципы.

          Как вы можете видеть на изображении, начинать с короткой буквы нехорошо. Ширина должна оставлять достаточно места для работы. И не открывайте письмо слишком много. Если вам трудно что-то узнать, начните с чего-нибудь и посмотрите, что получится. Если вы видите, что он слишком тугой или слишком растянутый, вы всегда можете перезапустить.



          Это твой скелет.Вы сотрете его позже, но это самая важная часть этого урока, так как это основа того, что будет дальше. Помните, все, что мы узнаем для этой буквы А, можно использовать для любой другой буквы, цифры или символа.



          Рисование вне формы

          Что мы сейчас сделаем, так это нарисуем за пределами вашей формы А на приличном расстоянии. Идея состоит в том, что вы скругляете все твердые формы, такие как ребра и вершины, где встречаются ребра. Обведите их и избегайте жестких форм. Будьте как можно мягче со своими линиями.

          Как вы можете видеть на изображении, у нас есть более круглая форма для нашего A. Это не совсем идеально, но это начало. Теперь давайте улучшим его. Чего мы хотим добиться, так это формы с большей индивидуальностью. Как этот следующий пример.



          Преувеличение формы пузыря

          Давайте снова начнем с нашего скелета А. Но на этот раз давайте утрируем наши внешние и внутренние формы. Думайте о них как о воздушных шарах. В том виде, в котором он есть сейчас, он похож на воздушный шар клоуна, из которого делали животных и мечи.Но пока это не смешно и не смешно. Взгляните на следующее изображение.



          На этом вы видите больше характера. Как будто буква А раздулась. Он более игривый, верно? Как мы этого достигаем?



          Сначала подчеркните формы. Закруглите большие стороны, с разной шириной. На каждом ребре переходите от меньшего размера ширины к большему и обратно к первому. Если вы сделаете это со всех сторон, вы получите что-то вроде изображения.



          Не забудьте сделать то же самое внутри, даже если у вас недостаточно места. Округлите свои линии, чтобы создать ощущение, что у него больше нет места для взрыва.



          Добавьте детали к пузырьковой букве: удлините края

          В качестве последнего штриха вы можете расширить соединяемые края, чтобы создать иллюзию того, что одна часть буквы находится поверх другой. В этом случае его хорошо видно по нижней линии средней кромки А.

          Если вас интересует что-то менее круглое, а первый кажется вам скучным, смешайте их.Вот когда ваше воображение может летать.

          Как вы можете видеть выше, вы можете сохранить самую прямую форму снаружи буквы А и придать ей более округлую форму внутри. Таким образом, у вас будет немного больше места, но при этом он будет разборчивым и интересным.



          2 – Как создать глубину в пузырьковых буквах

          Определить источник света

          Как правило, для создания глубины в любом стиле рисования используется линейная перспектива с точками схода и/или затенение. В этом уроке давайте узнаем, как добавить тени и свечение нашим буквам.

          Если вы хотите узнать больше о свете и тенях, используемых в искусстве, ознакомьтесь с руководством для начинающих по рисованию теневым светом.

          Во-первых, нам нужно определить источник света на нашем рисунке. Вы должны представить, что откуда-то исходит свет. Обычно мы используем диагонально направленный свет, исходящий из правого верхнего или левого верхнего угла. Но вы можете использовать его независимо от направления, если вы отрегулируете тень и свечение в соответствии с предполагаемым направлением.

          После того, как вы определили источник света, давайте начнем затенение. Вы можете затенять поверх букв или за ними. Давайте изучим оба процесса.



          Внешняя тень (Отбрасываемая тень)

          С этого момента я буду использовать фотошоп, но вы можете использовать свои карандаши, маркеры Copic и т. д. Важно следовать инструкциям. Независимо от формата.

          Чтобы добиться этого результата, добавьте видимую часть тени позади вашего A.Вы можете перерисовать всю букву карандашом, если это вам поможет.

          Помните, вы должны следовать за своим источником света. Способ сделать это — отдалить тень от источника света, но в том же направлении. См. Изображение ниже.

          Нарисуйте столько направляющих, сколько вам нужно, пока не освоитесь.

          Теперь, после источника света, нам нужно сделать акцент на яркости. Так же, как вы видите в пузыре или воздушном шаре. Свечение, конечно же, является частью буквы, поэтому вы должны создать тень поверх него.Вот несколько примеров.

          Как видите, независимо от стиля, который вы выберете, в любой ситуации действуют одни и те же правила.



          Поскольку мы говорим о тенях и глубине, вы можете так же легко создать с его помощью объемную букву.

          Ту же технику, которую вы используете для контурной тени, вы можете использовать, чтобы превратить вашу фигуру из 2D в 3D. Единственная разница в том, что вы будете соединять фигуры тени и буквы каждый раз, когда меняется направление.Затем вы покрываете его. См. Изображение ниже.

          Причина, по которой они не так хорошо работают с пузырьковыми буквами, заключается в том, что вы можете увидеть самые большие различия при использовании острых краев, как мы видим в середине буквы A здесь. Когда буквы прямые, у вас лучшее восприятие. Тем не менее, вот оно, если вы хотите попробовать!

          Узнайте больше об отбрасывании теней с помощью перспективы.



          Внутренняя тень (форма тени)



          Для техник внутренней тени вы будете применять те же правила, что и раньше, с некоторыми изменениями.

          Основное отличие в том, что ваша тень будет работать внутри буквы. Вам нужно будет представить, что он имеет те же изгибы, что и воздушный шар или пузырь. У вас есть более светлая сторона, которая улавливает свет от источника света, и более темная сторона, которая не улавливает свет.

          Хитрость здесь заключается в использовании градиентной тени, чтобы вы могли почувствовать ее округлость. В отличие от жирной тени, которую мы видели раньше.

          Реалистичные формы и отбрасываемые тени можно изучить более глубоко, чтобы развить этот навык дальше.



          3 – Получайте удовольствие от различных стилей пузырьковых букв

          Прежде чем мы закончим обучение, важно помнить, что вы можете и должны использовать свой творческий потенциал, чтобы улучшить свою работу. Попробуйте нарисовать разные буквы разной формы и придумать разные версии. Это поможет вам быть разносторонним в работе.







          Теперь вы также можете создавать шрифты! Вот несколько шрифтов с пузырьковыми буквами, которые вы можете использовать для вдохновения:

          www.hipfonts.com/bubble-fonts/



          Заключение

          Надеюсь, вы узнали что-то новое о создании букв-пузырей с помощью этого урока. Теперь, когда у вас есть основные правила, вы можете изменить их, чтобы они соответствовали вашим потребностям и творчеству.

          Пузырь мир!

          Как рисовать 3D-буквы: создавайте эффектные надписи!

          Посмотрите, как легко научиться рисовать объемные буквы с помощью этого простого пошагового руководства. 3D-надписи — одна из моих любимых техник, потому что они легко повышают вау-фактор ваших надписей.

          Как рисовать объемные буквы!

          Сегодня я присоединяюсь к Шелби, чтобы показать вам, как легко создавать красивые 3D-надписи от руки! Как каллиграф, я всегда стараюсь улучшить свою игру новыми стилями и техниками. Как только вы начнете рисовать от руки, трудно остановиться! 3D-надписи от руки — одна из моих любимых техник, потому что она мгновенно и легко повышает вау-фактор ваших надписей.

          Рисовать 3D-буквы несложно

          Но прежде чем мы начнем, позвольте мне развеять некоторые мифы о причудливых рукописных буквах, которые могут вам мешать. Когда вы впервые попадаете в кроличью нору, которая написана от руки в Интернете, множество красивых стилей может быть немного ошеломляющим. Многие говорят: «Ой, я бы так никогда не смог, у меня ужасный почерк!» Но я здесь, чтобы открыть вам маленький секрет — красивая надпись от руки почти не имеет ничего общего с вашим почерком! Функция почерка заключается в быстрой и эффективной передаче информации. Надпись от руки больше похожа на рисунок, чем на письмо. Вы не торопитесь и больше концентрируетесь на формах, которые формируете, чем на сообщении слов.Так что независимо от того, были ли вы благословлены хорошим почерком или нет, навык письма от руки вполне в ваших силах! И это проще, чем вы думаете!

          Так что избавьтесь от этой неуверенности и давайте погрузимся в «более легкий, чем вы думаете» мир 3D-надписей!

          Необходимые материалы:

          Как рисовать объемные буквы: шаг за шагом

          Шаг первый – запишите свое слово

          Для практики выберите слово, которое вам нравится и которое вам удобно писать. Выберите что-нибудь с буквами, которые вам будет легко и весело писать.Например, я люблю писать буквы b и h, потому что мне нравятся эти большие петлевые зажимы! (Для получения дополнительной информации о зажимах, ознакомьтесь с нашим полным руководством по написанию букв вручную!) С другой стороны, мне неудобно писать букву k. Все люди разные, поэтому обратите внимание на то, что вам удобно, и придерживайтесь этого! При изучении новой техники всегда лучше работать с собой! Нет причин делать вещи сложнее, чем они должны быть!

          Теперь, когда вы выбрали тренировочное слово, напишите его в своем любимом стиле письма от руки.Это может быть все, что вам удобно, и я имею в виду ВСЕ! Современная каллиграфия, традиционный курсив, печатные буквы, что угодно! Этот метод работает по всем направлениям, чтобы улучшить несколько стилей письма.

          Не делайте буквы слишком тонкими, так как мы хотим оставить место для некоторых бликов. Хорошее эмпирическое правило, которому нужно следовать: толстым вниз, тонким вверх. Это означает, что вы оказываете давление на свои нижестоящие линии, чтобы сделать их толще, и держите давление настолько легким, насколько это возможно, каждый раз, когда буква поднимается вверх.

          Шаг второй — создайте основу для ваших теней

          Ключом к обучению рисованию объемных букв является определение теней и света букв. Итак, сначала вы решаете, откуда исходит ваш свет. Обычно вы выбираете либо правую, либо левую сторону; однако верх и низ также являются опцией. Для простоты я склоняюсь к левой стороне. Свет и тени всегда будут находиться на противоположных сторонах друг от друга.

          После того, как вы выбрали сторону, возьмите тонкую черную ручку и аккуратно обведите края букв.Обязательно трассируйте на только одну сторону каждой линии!

          Эти черные линии помогут вашим буквам выделиться! Они также создают некоторую четкость и придают вашим надписям отточенный чистый вид.

          Третий шаг — рисование в тени

          Затем возьмите свой серый маркер и аккуратно обведите форму букв чуть-чуть за пределами этих черных линий. будьте осторожны, чтобы не пойти выше или ниже, где вы проследили свои черные линии.

          Теперь раскрась его!

          Шаг четвертый. Создайте свои основные моменты

          Теперь пришло время засветиться – в буквальном смысле!

          Возьмите белую ручку и найдите верхний левый угол каждой из ваших букв.Ближе к краю каждой буквы нарисуйте короткую белую линию. Толщина этой линии будет зависеть от того, насколько толстыми были ваши буквы в начале.

          И вуаля! Готово! Видите, как это было легко? Сногсшибательные трехмерные надписи от руки за четыре простых шага!

          На самом деле так просто рисовать объемные буквы

          Подобные результаты действительно могут повысить вашу уверенность в своих навыках письма от руки!

          Вы пробовали эту технику раньше? Как прошло? Что еще вы умираете, чтобы узнать о ручном письме? Дай мне знать в комментариях!

          Хотите выйти на новый уровень творчества в 2022 году?

          Посетите наш сайт художественного образования Foxsy ! Вы можете получить доступ ко всей библиотеке курсов с постоянно растущим списком творческих занятий, включая ведение журнала акварелью, рисование баннеров, леттеринг с отскоком, акварельный шрифт и многое другое.

          С 9 курсами, 11+ часами видео и 90+ уроками и проектами, которые добавляются каждый месяц; у вас будет много вдохновения, чтобы пойти вокруг.

          Каждый курс включает в себя подробные уроки и пошаговые проекты, которые помогут развивать ваши навыки по одному видео за раз и создавать невероятные страницы журнала. Вы также получите доступ к персонализированным профессиональным отзывам о своих проектах, которые помогут вам повысить уверенность в себе и добиться прогресса в достижении ваших творческих целей.

          Прямо сейчас вы можете зафиксировать свое членство по нашим ценам для суперранних пользователей, что означает, что вы можете получить доступ ко всему на Foxsy всего за 7 долларов в месяц!

          Посмотреть еще Новогодний контент

          Закрепить эту статью на потом

          Как рисовать буквы

          Я знаю, я знаю, я знаю….

          Хотите верьте, хотите нет (и вы бы знали, если бы подписались на меня в инстаграме @howtodrawletters), эта страница была сделана несколько месяцев назад. Причина, по которой я еще не загрузил его, заключается в том, что я надеялся настроить видео, чтобы сопровождать его, но у меня чертовски много времени, чтобы установить хороший штатив, который позволит вам увидеть, что я рисую. Будем надеяться, что я скоро это пойму.

          Тем не менее, вот вторая страница набора основ и, вероятно, лучшая шпаргалка, которую вы когда-либо получите, когда дело доходит до обучения дизайну стилизованных букв граффити.Если бы у меня было что-то подобное, когда я только начинал, я бы больше гордился тем, что старые фотографии моих ранних произведений гуляют по Интернету. Не так много, чтобы сказать об этом, что я не сделал в прошлом посте, но этот гораздо больше сосредоточен на формах, которые вы будете использовать в надписях, чем на основных формах, на которых мы сосредоточились в прошлый раз.

          Если вы внимательно посмотрите, весь этот лист на самом деле представляет собой одну простую форму, которой манипулируют в куче разных форм. Вы можете буквально сделать каждую букву, цифру и все, что вас интересует, из этой чрезвычайно простой формы. Я бы посоветовал начать с первого на странице, просто чтобы разобраться. Растяните его и поверните, чтобы получились простые, не изогнутые буквы, такие как A, E, T и т. д. Когда вы почувствуете себя более уверенно, добавьте изгиб. Безумно простые вещи и, безусловно, не все, что нужно для создания граффити-букв, но это большое преимущество, как вы скоро узнаете.



          Взгляните, например, на этот кусок. Уберите 3D и цвета и сосредоточьтесь на самых простых деталях букв.





          Нет ни одной части этих букв, которые так или иначе используют форму, не указанную в листе основ. Все остальное — просто разработка этой очень специфической базовой формы. Честно говоря, вы можете найти эту форму почти в каждой работе, которую я сделал за последние несколько десятилетий. Это действительно укоренилось в стилях граффити. Опять же, не поймите меня неправильно, это еще не все, и это не ТОТ способ рисования букв, это просто МОЙ способ рисования букв. Вы заметите, что эти основы переносятся в стили столь многих людей, что они мгновенно узнаваемы. Как всегда, настоящий ключ — это практика. Чем больше вы пользуетесь карандашом, тем лучше вы становитесь. Вы обнаружите, что вещи начинают формироваться быстрее и быстрее, чем больше вы это делаете. Вскоре вы начнете замечать вещи, которые уникальны для вас, и ваше состояние ума проявится, и тогда начнется настоящее веселье. Когда я только начинал заниматься этим призванием, не было и часа дня, чтобы вы не видели меня без какого-либо медиума в руках, рисующего что-то.Это ключ к любому ремеслу. Сделайте это навязчивой идеей. Дайте себе повод сделать это и сделайте это. Всегда, хотя бы раз в день. Неважно, есть у вас идея или нет, просто рисуйте, идея придет, как только линии начнут касаться бумаги. Поверьте мне.

          Из других новостей: я начал работу над очень интересной мангой! Он будет называться Интерфейс поп-идола, и вы можете найти подробности, а также следить за моим прогрессом как в моем INSTAGRAM, так и в моем KO-FI (изображения в высоком разрешении также доступны для скачивания!!!) Как всегда, я ценю поддержку всех дал мне за все эти годы, и я действительно счастлив, что это помогло многим из вас там! Я не собираюсь надевать шляпу нищего или что-то в этом роде, но если вам понравилась страница и вы извлекли из нее пользу, рассмотрите возможность подписки на моей странице ко-фи, так как во время этой коварной чепухи начинает казаться, что она готовится стать моей единственный источник дохода на некоторое время.

          Comments
