Штриховка в разрезах и сечениях (по ГОСТ 3455-46)

Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону.

П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46. При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения:

Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52.

П p и м e ч а н и я.

1.

Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п.

2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверх­ности (фиг. 51).

3. Металлические прокладки и заливки допускается указывать в разрезах и сече­ниях, помимо штриховки в сетку, также штриховкой по типу „Металлы».

4.  Допускаются следующие варианты штриховки:

На одном и том же чертеже штриховка должна выполняться либо согласно ука­занным вариантам, либо согласно условным обозначениям п. 2.

Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки.

Также от руки может выпол­няться обозначение стекла.

Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

При стыке двух поверхностей в разрезе наклон линий штриховки берётся для одной поверхности вправо, для другой влево — „встречная штриховка» (фиг. 45). Для материалов из группы „Пластические массы, кожа, резина, прокладки, набивки, заливки» в этом случае может приме­няться штриховка типа „Металлы» с пояснительной надписью на чертеже.

Если две соприкасающиеся поверхности являются в то же время смежными с третьей поверхностью, то разнообразить штриховку следует или изменением расстояний между линиями штриховки, не меняя угла наклона, который во всех случаях должен сохраняться равным 45°, или сдвигом линий штриховки одной поверхности по отношению к другой при одинаковом расстоянии между линиями штриховки (фиг. 46 и 47).

Узкие площади штриховки, ширина которых на чертеже равна или менее 2 мм, могут быть залиты сплошь, если от этого не пострадает ясность чертежа. В местах соприкосновения залитых поверхностей следует оставлять просветы (фиг. 48 и 49).

В тех случаях, когда приходится иметь дело с большими площадями штриховки каменной клад­ки или бетонного массива, следует ограничиваться штриховкой лишь у контура (фиг. 50).

Штриховка наложенных сечений выпол­няется с обычным наклоном к осевой линии или к линии контура, принимаемой в качестве основ­ной (фиг. 53). Штриховка вынесенных сечений выполняется с обычным наклоном (45°) к линии сечения (фиг. 54).

При изображении в разрезе пакета листов роторов, якорей, транс­форматоров, статоров и дросселей допускается штриховка по типу фиг. 55.

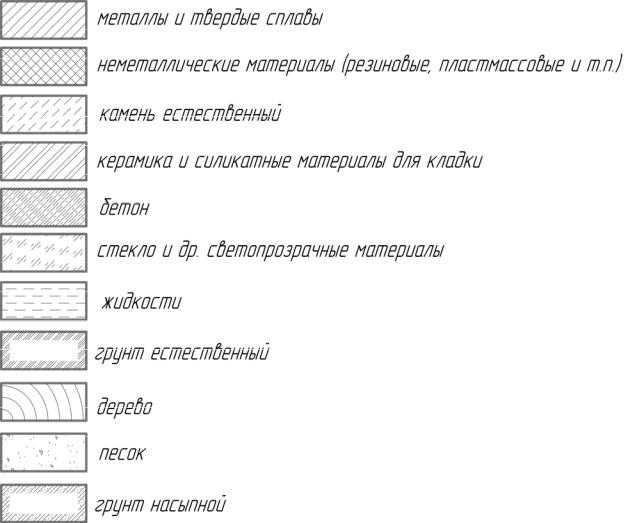

Обозначения графические материалов в сечениях

ГОСТ 2.306 – 68

Все детали, которые изображаются на технических чертежах, представляют собой определенные геометрические тела и их комбинации. Изготавливаться они должны из определенных материалов, в соответствии с закладываемыми при их разработке требованиями.

Вид материала указывается в основной надписи чертежа. В тех случаях, когда на техническом чертеже надо указать сечение, материал обозначается графически, в зависимости от того, какого он вида.

Одним из основных требований, предъявляемых к графическим обозначениям в сечениях материалов, является то, что детали должны легко различаться, вид материала надлежит показывать так, чтобы чтение чертежа не было затруднено.

Основным нормативным документом, которым устанавливаются правила нанесения

материалов в сечениях и их графического изображения, является ГОСТ 2.306 – 68. Он действует для всех отраслей промышленности и строительства.

Металлы

Неметаллы

Древесина

Камень

Керамика

Стекло

Жидкости

Допускается применять дополнительные обозначения материалов, не предусмотренных стандартом, поясняя их на чертеже.

Пример штриховки металлов



Штриховка неметаллических материалов



Штриховка древесины



Пример штриховки камня



Штриховка керамических и силикатных материалов



Пример штриховки бетона



Пример штриховки стекла



Штриховка жидкости на чертеже



Штриховка грунтов

Согласно стандарту, нанесение всех параллельных линий штриховки должно осуществляться под углом 45° к оси изображения, его контуру или же к рамке самого чертежа.

Штриховка под углом 45° относительно линии контура изображения



Штриховка под углом 45° к оси изображения

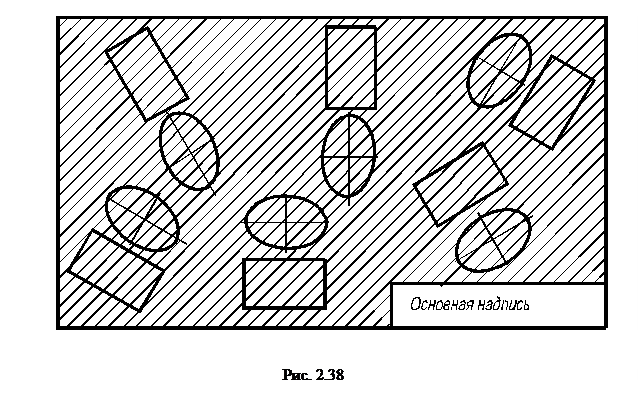

Штриховка под углом 45° к линиям рамки чертежа



Нанесение линий штриховки должно производиться с наклоном или вправо, или влево, однако таким образом, чтобы его направление на всех

сечениях детали, было одинаковым, причем вне зависимости как от количества этих сечений, так и от количества листов чертежей.

Частота линий штриховки (то есть интервал между ними) выбирается в зависимости от таких факторов, как площадь заштриховываемой поверхности, а также потребность в разнообразии штриховки сечений смежных частей детали. Для всех сечений одного масштаба, которые могут иметься у детали, расстояние между наносимыми штрихами должно быть одинаково. Согласно стандарту, расстояние между штриховыми линиями может находиться в пределах от 1 до 10 миллиметров в зависимости от того, нужно ли разнообразить штриховку смежных поверхностей и от того, какова ее площадь.

В тех случаях, когда проводимые под углом 45° линии штриховки по своему направлению совпадают с осевыми линиями или линиями контура, то их надлежит проводить под углом или

60°, или 30°.

Штриховка под углом 30°



Штриховка под углом 60°



Неполная штриховка







Те площади сечений, которые имеют узкую и длинную форму (к примеру, вальцованные, штампованные и прочие подобные детали), и ширина которых при выбранном масштабе чертежа не превышает 4 миллиметров, полностью заштриховываются только у контуров отверстий и на концах. Остальная же площадь обозначается штриховкой в нескольких местах, небольшими участками. Штриховку стекла рекомендуется наносить с наклоном от 15° до 20° к линии наибольшей стороны контура сечения.



Зачерненная площадь сечения
при её ширине менее 2 мм







Если ширина сечения на чертеже составляет менее 2 миллиметров, то его, согласно действующему стандарту, допускается изображать зачерненным, а просветы между соседними сечениями должны быть шириной не меньше 0,8 миллиметра. Что касается строительных чертежей, то на них все сечения небольшой площади допускается изображать как сечения металла или вовсе не наносить обозначение, а конкретный его материал просто указывать надписью на поле чертежа.



Расстояние между линиями штриховки





Если на чертеже необходимо изобразить сечение двух смежных деталей, то для одной из них выбирается наклон штриховых линий в правую, а для другой – в левую сторону. Такой прием называется в черчении встречной штриховкой.



Сдвиг линий штриховки в одном сечении

Если штриховка сечений смежных частей производится способом «в клетку», то расстояние между линиями в каждом из них должно быть различным. В тех случаях, когда используется штриховка одинакового наклона, то расстояние между линиями на разных сечениях должно быть различным. Кроме того, для выделения линии можно сдвигать в одном сечении по отношению к сечению другому, и при этом не менять угол их наклона.



Штриховка вблизи контура сечения









Если площадь сечения велика или если на чертеже указывается профиль грунта, то допускается указание обозначения сечения узкой полоской равномерной ширины непосредственно у контура.









Перекрестная штриховка: техника рисования для начинающих

Перекрестная штриховка — это техника рисования , используемая для создания диапазона значений и добавления текстуры к рисунку. Техника включает в себя рисование параллельных линий, которые пересекаются друг с другом, чтобы создать эффект штриховки.

Это тип техники рисования линий, который можно использовать с широким спектром средств для рисования , включая чернила , карандаш, материалы для травления и многое другое.

Перекрестная штриховка может использоваться для создания различных эффектов в зависимости от направления линий и расстояния между ними. Например, линии, расположенные близко друг к другу, создадут более темный тон, а линии, расположенные на большем расстоянии друг от друга, создадут более светлый тон. Линии, нарисованные в разных направлениях, также могут создавать интересные эффекты. Например, диагональные линии создадут ощущение движения , а вертикальные и горизонтальные линии создадут более статичный эффект.

Отказ от ответственности. Учебники по изобразительному искусству поддерживаются читателями. Когда вы совершаете покупки по ссылкам на этом сайте, мы можем получать небольшую комиссию без каких-либо дополнительных затрат для вас.

Определение перекрестной штриховки

Перекрестная штриховка является типом техники затенения , при которой художники рисуют параллельные линии под двумя углами, которые пересекают друг друга, создавая впечатление света и тени. Это то, что создает эффект «заштрихованности».

Целью метода перекрестной штриховки является создание диапазона значений на чертеже. Используя эту технику, художник может создавать самые светлые и самые темные оттенки, чтобы создать законченный рисунок.

Рисование с помощью этой техники — отличный способ создать иллюзию трехмерности на двухмерной поверхности. Чем ближе друг к другу заштрихованные линии, тем темнее будет казаться область, и чем больше расстояние между заштрихованными линиями, тем светлее будет казаться область.

Преимущества техники перекрестной штриховки

тонкие детали штриховки мягким карандашом

Перекрестная штриховка — невероятно универсальная техника, которую можно использовать для создания различных эффектов. Варьируя расстояние, направление и плотность линий, вы можете создать впечатление формы, объема, света и тени.

Основное преимущество техники перекрестной штриховки заключается в том, что художникам не нужно использовать тональное затенение для передачи света и тени. Тональное затенение требует среды, такой как уголь или графит , где в зависимости от приложенного давления метка будет казаться темнее или светлее. Таким образом, художники могут использовать инструменты для рисования, такие как перьевые ручки , чернильные лайнеры или инструменты для травления, чтобы создать впечатление предмета.

Как начать штриховку

Для начала все, что вам нужно, это инструмент для рисования и немного бумаги. Начните с рисования простых фигур, таких как круги, квадраты и треугольники. Как только вы освоитесь, вы можете начать экспериментировать с различными методами создания меток, используя технику штриховки.

В этом офорте Рембрандт использовал комбинацию штриховки и перекрестной штриховки.

Вы не ограничены созданием идеально прямых параллельных линий, вы можете рисовать изогнутые линии, чтобы они соответствовали контурам формы, которую вы пытаетесь изобразить. Комбинируйте технику штриховки с другими техниками рисования, такими как штриховка , штриховка или тональная штриховка . Единственным ограничением для создания впечатления света и тени на вашем рисунке является ваше воображение.

После того, как вы освоите штриховку простых фигур с помощью техники штриховки, попрактикуйтесь в штриховке простых предметов, таких как фрукты. Попробуйте создать свой собственный натюрморт, чтобы рисовать с натуры. Это отличный способ улучшить свои навыки наблюдательного рисования и точно изобразить свет и тень в жизни.

Техника штриховки: Советы

• Представление света, тени и формы на рисунке путем изменения толщины и плотности линий.
• Выберите направление штриховки. Горизонтальные линии придадут плоскость, а вертикальные линии создадут впечатление высоты. Диагональные линии привнесут в рисунок динамичности.
• Линии не обязательно должны быть прямыми, некоторые линии будут изгибаться, чтобы соответствовать контурам вашего объекта.
• Варьируйте внешний вид меток, особенно если вы рисуете пейзажи, включающие камни, листья и деревья, так как создание большего количества зубчатых меток, каракулей и изогнутых меток сделает ваш объект более органичным и реалистичным.
• Объедините технику штриховки и перекрестной штриховки. Это создаст более интересный и фактурный рисунок.
• Если вы хотите затемнить область, не бойтесь повторять одни и те же линии несколько раз.
• При использовании карандаша используйте более мягкий карандаш и надавливайте, чтобы создать более темные линии в теневых областях.
• Используйте более короткие линии с большей плотностью для представления формы объекта. Большее количество коротких штрихов придает рисунку больше текстуры.

Как сделать штриховку: шаг за шагом

Обведите контур вашего объекта

Создайте простой контурный рисунок вашего объекта. Захватите суть предмета с основным планом.

Нарисуйте контуры и детали вашего объекта

При штриховке более сложных объектов вы должны обрисовать некоторые из наиболее важных деталей.

Определите самые темные области

Определите источник света в вашем объекте, так как это поможет вам определить, какие области находятся в тени. Самые темные области рисунка будут находиться дальше всего от источника света. Самые светлые области рисунка можно оставить белыми и без штриховки, если вы используете белую бумагу.

Начните штриховать теневые области

Теперь вы можете начать штриховку теневых областей вашего рисунка, используя различные штрихи. Начните с легкого нажатия и постепенно увеличивайте плотность линий. Работайте по рисунку, добавляя больше линий и увеличивая интенсивность теней.

Выберите, насколько близко должны быть ваши линии. Более тесные линии приведут к более темным областям, в то время как более широкие пространства создадут более светлые области. Если вы рисуете карандашом, сильнее надавите на области, которые вы хотите сделать темнее.

Пересекая штриховку, начните заполнять пространство между линиями. Это приведет к более темной области. Если вы хотите более светлую область, оставьте больше места между штрихами.

Штриховка средних тонов

После того, как вы закончили штриховку теневых областей, вы можете начать добавлять линии в области средних тонов. Эти области должны быть заштрихованы с меньшим нажимом, если вы используете карандаш, используя меньшее количество и более короткие штрихи.

В завершение заштрихуйте самые светлые области

Самые светлые области вашего рисунка можно не заштриховывать или добавить несколько светлых линий, чтобы создать ощущение текстуры.

Добавить текстуру

Смешайте и добавьте текстуру к вашему рисунку. Наличие слишком большого количества разрозненных линий может выглядеть несбалансированным и беспорядочным, но, рисуя с в основном одинаковыми метками, а затем смешивая их в конце с некоторыми узорами каракулей, чтобы представить, например, текстуру листьев, вы можете добавить разнообразия своим работам.

Примеры штриховки

Рембрандт: Автопортрет с кудрявыми волосами

Рембрандт создал серию офортов, используя технику штриховки для создания большого диапазона значений. Он рисовал самые разные предметы, от автопортретов до пейзажей. На этом автопортрете «Автопортрет с кудрявыми волосами» блики в волосах представлены более светлыми линиями, которые расположены дальше друг от друга. Это придает рисунку легкость и воздушность.

Рембрандт: Спящий щенок

На этом рисунке Рембрандта штриховки используются для создания иллюзии меха. Более длинные отметины на хвосте изгибаются по контуру формы и представляют более длинные волосы на хвосте.

Леонардо да Винчи: этюд лошади

Этот рисунок серебряной иглой Леонардо да Винчи использует штриховку для создания мягких теней и линий, огибающих форму лошади.

Типы перекрестной штриховки

Контурная штриховка

Контурная штриховка, также называемая криволинейной штриховкой, представляет собой разновидность перекрестной штриховки, при которой художник использует изогнутые линии для представления объема формы с помощью света и тени.

Линейная штриховка

Линейная штриховка создается параллельными линиями, которые могут располагаться близко друг к другу или располагаться дальше друг от друга. Этот метод также называется штриховкой.

Перекрестная штриховка

Обычная перекрестная штриховка — это тип штриховки, в котором используются пересекающиеся линии, расположенные под прямым углом или по диагонали друг к другу.

Инструменты для рисования штриховкой

Ручки или карандаши с тонким наконечником лучше всего подходят для этой техники. Карандаши позволяют изменять давление на бумагу, в результате чего области становятся светлее или темнее. Ручки дадут постоянную ширину линии. Маркеры также можно использовать для штриховки, однако они могут проступать через более тонкую бумагу.

Упражнения по рисованию штриховкой

Упражнения по рисованию дадут вам возможность попрактиковаться в ряде навыков рисования, которые можно перенести в другие области искусства.

Начертить ряд прямых линий

Это может звучать очень просто, но при использовании этой техники важна ваша точность в создании простых, последовательных прямых линий. Во-первых, начните с рисования серии коротких прямых линий относительно близко друг к другу, старайтесь использовать одинаковую ширину линии и интервал для каждой из них. Затем постепенно сближайте линии.

Практикуйтесь в рисовании длинных линий

Рисование длинных прямых линий тренирует ваши способности в точности и контроле давления. Вместо того, чтобы рисовать, двигая запястьем, держите запястье неподвижно и двигайте рукой с карандашом длинными размашистыми штрихами, двигая плечом. Таким образом, вы сможете добиться более точных линий.

Тест скорости

Когда вы освоитесь с основными линиями, вы можете попробовать увеличить скорость. Нарисуйте набор заштрихованных линий, затем перпендикулярные линии, пересекающие первый набор. Выделите себе тридцать секунд и посмотрите, сколько отметок вы сможете сделать.

Затенение сферы

Начните с рисования светлого круга карандашом. Затем начните добавлять контурные линии штриховки, которые изгибаются вокруг формы. По мере удаления от источника света делайте линии темнее. Поработайте над добавлением перекрестной штриховки к затененным областям.

Штриховка в диапазоне тонов

Создайте ряд тоновых полосок, проведя линию вниз по странице и затем добавив метки штриховки, которые сближаются по мере продвижения вниз по странице. Потренируйтесь создавать диапазон тонов, от светлого до темного.

Заполните фигуру штриховкой

Начните с рисования органической формы карандашом на бумаге. Это может быть лист или простая форма цветка. Когда у вас есть контур, начните добавлять линии штриховки внутри фигуры, меняя давление и расстояние между линиями, чтобы создать разные тона.

Создайте иллюзию пространства

В этом упражнении вам понадобится эталонное фото или натюрморт. Начните с рисования контура объекта карандашом. Затем начните добавлять линии штриховки, делая линии ближе друг к другу по мере их удаления вдаль. Это создаст иллюзию глубины и пространства на вашем рисунке.

Копия работы мастера

Найдите рисунок понравившегося художника, это может быть произведение Рембрандта, да Винчи или кого-то еще. Убедитесь, что на чертеже есть перекрестная штриховка и штриховка в затененных областях. Проанализируйте рисунок и посмотрите, как художник создал иллюзию пространства, света и формы. Посмотрите внимательно на используемые методы штриховки, использовали ли они сочетание перекрестной штриховки с другими метками? Попробуйте скопировать отметки, которые они сделали для создания объекта. Вы многому научитесь, изучая работы великих художников, изучая их подходы к популярным техникам и тонкости их создания знаков.

Как практиковаться и совершенствоваться в перекрестной штриховке

Чтобы улучшить навыки штриховки и рисования в целом , важно регулярно практиковаться в рисовании . Возьмите альбом для рисования и попробуйте рисовать по 20 минут в день. Будь то рисование линий, затенение или штриховка, все эти методы со временем значительно улучшат ваши навыки.

Попробуйте выполнить упражнения по рисованию, описанные в этом руководстве, и когда вы будете готовы завершить большую часть, разбейте рисунок на этапы и слои, чтобы не перегружаться. Практика рисования не всегда кажется легкой, но если вы будете последовательны, вы увидите самые большие улучшения.

Наконец-то

Вот и все! Теперь вы научились делать перекрестную штриховку и создавать иллюзию света и тени на своих рисунках. Поэкспериментируйте с различной толщиной, плотностью и направлением линий, чтобы увидеть, какие эффекты вы можете создать. И не забывайте тренироваться, практиковаться, практиковаться!

Если вы только начинаете рисовать, у нас есть бесплатная электронная книга, которую мы раздаем всем нашим читателям. Чтобы получить свою, присоединитесь к нашей группе в Facebook, перейдите в раздел «Руководства» и загрузите книгу. Группа представляет собой пространство, где художники-единомышленники делятся своим искусством, советами и техниками.

Руководство по перекрестной штриховке для начинающих – Почтальонский стук

Что такое перекрестная штриховка?

Перекрестная штриховка — это техника, в которой используются параллельные пересекающиеся линии для затенения иллюстрации. Чем плотнее расстояние между линиями, тем темнее будет казаться ваш объект. Например, взгляните на французский флаг ниже. Левый представляет собой темно-синий, средний — белый (с некоторыми складками), а правый — красный. Поскольку плотность штриховки различна, мы можем сказать, что цвет на левой стороне флага темнее, чем цвет на правой стороне флага.

Расположение и плотность заштрихованных линий здесь передают разные цвета и контуры.

Когда использовать перекрестную штриховку

Используйте перекрестную штриховку, если вы хотите придать изображению размерность элегантным и тонким способом. Например, недавно я объединила штриховку с каллиграфией и золотой акварелью, чтобы составить красивое генеалогическое древо. Штриховка служит для улучшения, а не для отвлечения внимания от каллиграфии и листьев.

Это генеалогическое древо каллиграфии основано на штриховке, чтобы придать ему объем.

Необходимые расходные материалы

Вы можете использовать технику штриховки на большинстве видов бумаги и с большинством ручек. Тем не менее, я предпочитаю штриховать, используя определенный набор расходных материалов.

• Прямая ручка с наконечником Nikko G – Использование наконечника средней гибкости, такого как Nikko G, позволяет создавать четкие выразительные линии. (Вы можете использовать обычную ручку для штриховки, но результаты будут другими.)
• Тушь Sumi – Тушь Sumi имеет красивый матовый блеск и отличную растекаемость. Если вы планируете закрасить заштрихованную иллюстрацию акварелью, используйте чернила Ziller (водостойкие).
• Бумага хорошего качества – Мне нравится бумага для рисования, 32# Laserjet или бумага для альбомов для набросков (я использую альбом для набросков Shinola).
• Карандаш – Я предпочитаю использовать механический карандаш.
• Ластик

Базовая техника

Давайте начнем с простого и заштрихуем круг, чтобы превратить его в трехмерную сферу! Сначала карандашом нарисуйте круг (1). Затем используйте редко расположенные параллельные линии, чтобы заштриховать круг (2). Пересеките эти параллельные линии с перпендикулярными параллельными линиями (3). Затем нарисуйте дополнительные пересекающиеся линии, чтобы придать сфере средний оттенок (4). Затем нарисуйте плотные пересекающиеся линии, чтобы добавить темный оттенок (5). Завершите, добавив дополнительные линии, чтобы создать почти черное значение на противоположной стороне вашего источника света, затем добавьте несколько разреженных линий в самую светлую часть вашей сферы, если это необходимо (6).

Важно отметить, что эти заштрихованные линии повторяют контуры этой сферы. Вместо того, чтобы быть прямыми, они красивые и округлые. Это помогает придать сфере объем и интерес.

Собираем все вместе: рисуем заштрихованную синюю птицу

Если вы хотите научиться штриховать, лучший способ сделать это — попрактиковаться в реальной жизни. Итак, для этого руководства для начинающих я подготовил урок, в котором подробно описывается, как нарисовать прекрасную заштрихованную синюю птицу. Доставайте свои припасы и следуйте, чтобы опробовать эту технику!

1. Рисовать по фотографии

Сначала выберите фотографию объекта. Я решил использовать эту фотографию синей птицы, которую нашел на сайте цветочного магазина. Когда у вас есть объект, нарисуйте его от руки или обведите на выбранной вами бумаге.

Я использовал лайтбокс, чтобы обвести мою фотографию синей птицы в моем альбоме для рисования. В этой статье вы можете узнать, как использовать лайтбокс для создания карандашных набросков.

После того, как вы сделали хороший контур, сверьтесь со своей фотографией и используйте карандаш, чтобы добавить тени в темные области.

2. Заполнение теней

Мне нравится начинать подробные иллюстрации со штриховкой, подобные этой, с полного заполнения наиболее темных областей с помощью перьевого пера и чернил суми.

Не заполняйте слишком много областей этим драматическим черным цветом, иначе вы можете перегрузить всю картину.

Теперь быстрыми легкими штрихами нарисуйте густые параллельные линии в темных, но не совсем черных областях, например, под крылом этой птицы.

Затем перекрестите линии перпендикулярно параллельными линиями.

Продолжайте использовать плотную перекрестную штриховку, чтобы заполнить темные, но не черные области.

3. Добавьте средние значения

Теперь используйте довольно плотную штриховку, чтобы заполнить хвост птицы и кончики крыльев. Затем добавьте тонкие линии, расположенные довольно далеко друг от друга, к светлым областям, таким как живот и шея этой птицы. После того, как вы нарисовали эти тонкие линии, скрестите их с плотно расположенными перпендикулярными линиями в областях, где вы видите немного тени на эталонной фотографии.

Затем скрестите тонкие редкие линии с перпендикулярными линиями. Эти новые линии также должны быть разреженными.

Продолжайте рисовать птицу, используя три различных значения штриховки (темный, средний, светлый). Не забудьте сделать линии, облегающие контуры птицы. Например, вы можете видеть, что линии головы и груди птицы изгибаются, как линии, которые вы видели в примере со сферой ранее в этом руководстве.

Продолжайте добавлять драматизма и интереса с помощью дополнительной штриховки, особенно в областях с большим количеством цвета (например, синяя часть синей птицы).

4. Посмотрите на рисунок с расстояния

Независимо от того, какую технику иллюстрации я использую, я всегда заканчиваю, рассматривая свой рисунок с расстояния. Подоприте картину где-нибудь, а затем встаньте на расстоянии не менее 5 футов (~ 1,5 метра) от нее. Увидев заштрихованный рисунок издалека, вы сможете определить, где вам нужно больше или меньше контраста.

5. Добавьте последние штрихи

Теперь используйте то, что вы наблюдали, стоя в стороне от своего рисунка, чтобы добавить улучшения. Я решил, что моему рисунку нужно немного больше контраста, поэтому я добавил больше перекрестной штриховки к теням и синей части синей птицы.

Вы поймете, что закончили, когда посмотрите на иллюстрацию издалека и почувствуете удовлетворение от того, как она выглядит! Если вы не совсем уверены, хотите ли вы объявить иллюстрацию законченной, отложите ее на день и вернитесь к ней завтра. Взглянув на свою работу свежим взглядом, вы можете многое изменить!

Фотографии для вдохновения

Теперь, когда вы узнали, как делать штриховку, я хотел бы показать вам несколько примеров иллюстраций, которые я сделал в прошлом, используя эту технику:

Я нарисовал эту руку для урока «Как рисовать драгоценные камни мелками». Это забавная иллюстрация женщины, которая наслаждается послеобеденным шопингом. Штриховка придает тонкую тень изящным крыльям этой кружевной бабочки.
