Вам известно, что фигуру сечения на чертеже выделяют штриховкой. Это – общее графическое обозначение материалов в сечениях независимо от их вида.

Если на сечении хотят показать, из какого материала деталь изготовлена, то пользуются их графическими обозначениями. Некоторые из них показаны в таблице.

Графическое обозначение материалов в сечениях должно способствовать легкому различению деталей, а также показывать вид материала детали, не затрудняя чтение чертежа.

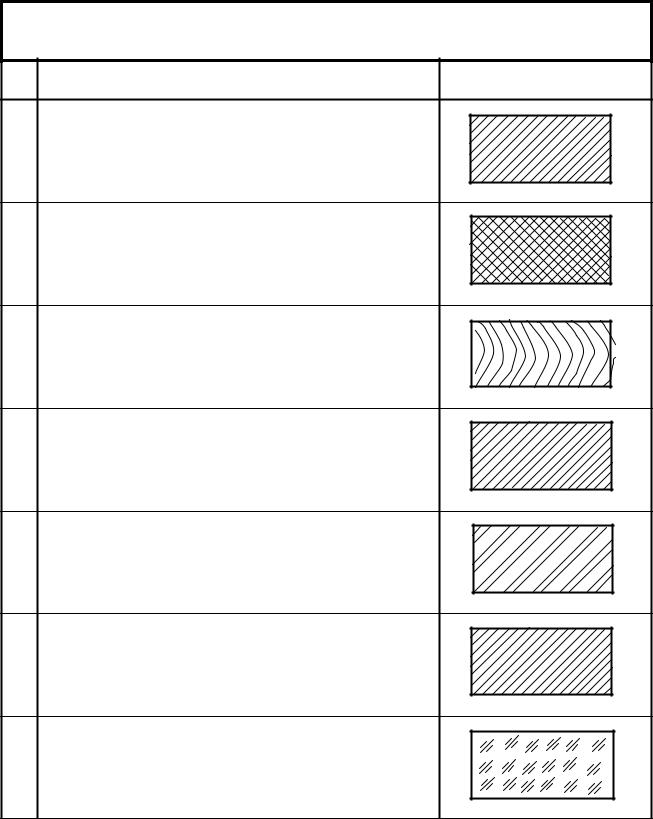

Правила графического обозначения и нанесения материалов в сечениях на чертежах для всех отраслей промышленности и строительства устанавливает ГОСТ 2.

306—68 (СТ СЭВ 860—78). Согласно этому стандарту, допускается применять дополнительные графические обозначения материалов, поясняя их на чертеже.

1. Штриховку выполняют сплошными тонкими линиями. Наклонные параллельные линии штриховки должны проводиться под углом 45° или к линиям рамки чертежа, или к линии контура изображения, или к его оси (рис.1).



Рис. 1. Наклонные параллельные линии штриховки

2. Если линии штриховки, проведенные под углом 45° к линиям рамки чертежа, оказываются параллельными линиям контура или осевым линиям, следует вместо угла 45° выбирать угол 30° или 60° (рис. 2).

Рис. 2. Линии штриховки, если линии контура расположены под углом 45° к линиям рамки чертежа

3. Линии штриховки можно наносить с наклоном как в правую, так и в левую сторону, но, как правило,

в одну и ту же сторону на всех сечениях одной и той же детали, независимо от количества листов чертежа, на которых эти сечения выполнены.



4. Частота нанесения линий штриховки должна быть одинаковой для всех сечений данной детали, выполняемых в одном масштабе. Расстояние между штрихами принимают от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных областей.



5. В смежных сечениях следует применять встречную штриховку (наклон штриховки одного сечения вправо, другого — влево) или сдвигать линии штриховки в одном сечении по отношению к другому, когда наклон штриховки обоих сечений одинаков. Можно также изменять расстояние между линиями штриховки. При штриховке «в клетку» расстояние между линиями штриховки в каждом сечении должно быть разным (рис.3).

Рис. 3. Линии штриховки в смежных сечениях

6. Узкие площади сечений толщиной менее 2 мм показывают зачерненными, оставляя просветы между смежными сечениями не менее 0,8 мм. (рис.4).

Рис. 4. Зачернённая штриховка в смежных сечениях, толщиной менее 2 мм





    Практические задания, тесты и домашние работы

    Графическая работа



    Вопросы для повторения

    pdf  Вопросы


    Тест



    Домашняя работа





    Черчение с увлечением!



    Штриховка в разрезах и сечениях

    Типы штриховок для условного обозначения материалов в разрезах и сечениях смотри в таблице №7. Композиционные материалы, содержащие металлы, и неметаллические материалы в разрезах и сечениях штрихуются как металлы. При необходимости жидкость, находящаяся в прозрачных сосудах, можно изображать на виде так же, как на разрезе. Кроме того, для ряда предметов в разрезах и сечениях устанавливаются виды штриховки, приведенные в Таблице №8.


    Параллельные прямые линии штриховки наносят с наклоном вправо или влево под углом 45°. Наклон линий штриховок всех разрезов и сечений одной и той же детали должен выполняться в одну сторону. Если разрезы и сечения данной детали выполнены в одном и том же масштабе, то расстояние между прямыми линиями штриховки должно быть одинаковым. В зависимости от величины площади штриховки и необходимости выделения соприкасающихся площадей расстояние между линиями штриховки должно выбираться в пределах от 2 до 10 мм. Для мелких изображений допускается уменьшение расстояний между линиями штриховки до 1,5 мм.

    Для смежных сечений двух деталей применяется встречная штриховка, т. е. если наклон линий штриховки для одного сечения берется вправо, то для другого влево (фиг. 413).



    При штриховке в клетку в подобных случаях расстояние между линиями штриховки в одном сечении должно отличаться от соответствующего расстояния в другом. Если к двум соприкасающимся сечениям прилегает третье, то следует изменять расстояние между линиями штриховки (фигура 414) или сдвигать эти линии в одном сечении по отношению к линиям в другом, не изменяя угла наклона (фиг 415).




    Узкие и длинные площади, например в штампованных, вальцованных и тому подобных деталях, рекомендуется штриховать от руки в разрядку (фиг. 416) — для металлических материалов (фиг. 417 — для неметаллических материалов).

    Узкие площади сечений шириной 2 мм и менее допускается показывать зачерненными с оставлением просветов между смежными сечениями (на фигуре 418).

    Линии штриховки для древесины, фанеры, стекла и естественного грунта выполняются от руки. Сечения деталей, входящих в сварной узел, должны штриховаться в разные стороны (встречная штриховка), если узел изображается отдельно; в этом случае показываются сварные швы (419, а). Если сварной узел изображается в сборе с другими узлами или деталями, то допускается штриховать сечение деталей этого узла в одну сторону, не показывая сварных швов (419, б).

    Применение линий (ГОСТ 3456-59) намашиностроительных чертежах. Как уже было сказано ранее, любой чертеж состоит из линий различных начертаний и толщины. Каждая линия имеет свое назначение, благодаря чему чертеж делается простым для понимания. Неправильность в начертании линии влияет на ясность чертежа.

    На фигурах 420 — 430 приведены примеры применения линий (ГОСТ 3469-59) на машино-строительных чертежах.

    Резьба, основные виды…..






    Штриховка в разрезах и сечениях (по ГОСТ 3455-46)

    Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону.

    П p и м e ч а н и е.

    Толщина линий штриховки — согласно ГОСТ 3456-46.

    При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения:



      Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52.

      П p и м e ч а н и я.

      1. Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п.

      2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверх­ности (фиг. 51).

      3. Металлические прокладки и заливки допускается указывать в разрезах и сече­ниях, помимо штриховки в сетку, также штриховкой по типу „Металлы».

      4.  Допускаются следующие варианты штриховки:

      На одном и том же чертеже штриховка должна выполняться либо согласно ука­занным вариантам, либо согласно условным обозначениям п. 2.

      Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

      Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

      При стыке двух поверхностей в разрезе наклон линий штриховки берётся для одной поверхности вправо, для другой влево — „встречная штриховка» (фиг. 45). Для материалов из группы „Пластические массы, кожа, резина, прокладки, набивки, заливки» в этом случае может приме­няться штриховка типа „Металлы» с пояснительной надписью на чертеже.

      Если две соприкасающиеся поверхности являются в то же время смежными с третьей поверхностью, то разнообразить штриховку следует или изменением расстояний между линиями штриховки, не меняя угла наклона, который во всех случаях должен сохраняться равным 45°, или сдвигом линий штриховки одной поверхности по отношению к другой при одинаковом расстоянии между линиями штриховки (фиг. 46 и 47).

      Узкие площади штриховки, ширина которых на чертеже равна или менее 2 мм, могут быть залиты сплошь, если от этого не пострадает ясность чертежа. В местах соприкосновения залитых поверхностей следует оставлять просветы (фиг. 48 и 49).


      В тех случаях, когда приходится иметь дело с большими площадями штриховки каменной клад­ки или бетонного массива, следует ограничиваться штриховкой лишь у контура (фиг. 50).


      Штриховка наложенных сечений выпол­няется с обычным наклоном к осевой линии или к линии контура, принимаемой в качестве основ­ной (фиг. 53). Штриховка вынесенных сечений выполняется с обычным наклоном (45°) к линии сечения (фиг. 54).

        При изображении в разрезе пакета листов роторов, якорей, транс­форматоров, статоров и дросселей допускается штриховка по типу фиг. 55.

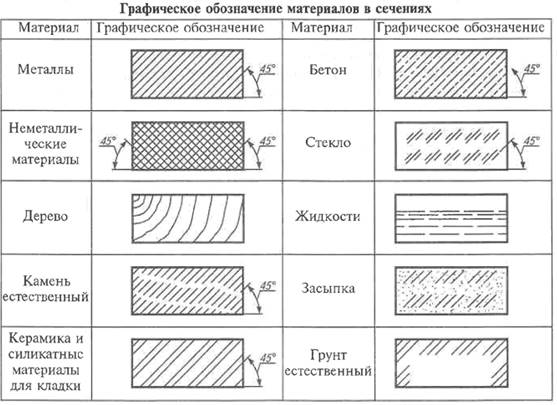

          Обозначения графические материалов в сечениях

          ГОСТ 2.306 – 68

          Все детали, которые изображаются на технических чертежах, представляют собой определенные геометрические тела и их комбинации. Изготавливаться они должны из определенных материалов, в соответствии с закладываемыми при их разработке требованиями.

          Вид материала указывается в основной надписи чертежа. В тех случаях, когда на техническом чертеже надо указать сечение, материал обозначается графически, в зависимости от того, какого он вида.

          Одним из основных требований, предъявляемых к графическим обозначениям в сечениях материалов, является то, что детали должны легко различаться, вид материала надлежит показывать так, чтобы чтение чертежа не было затруднено.

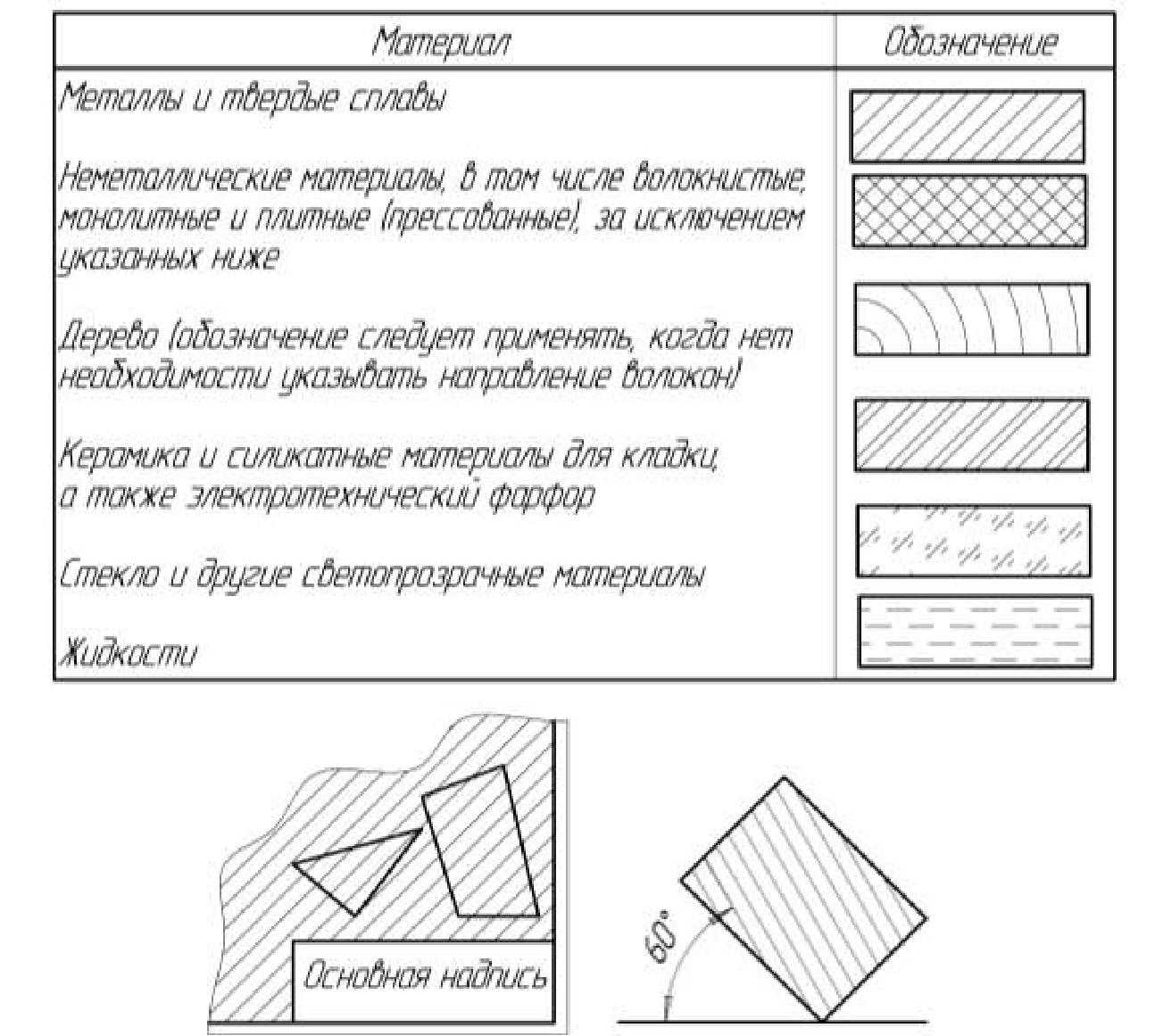

          Основным нормативным документом, которым устанавливаются правила нанесения материалов в сечениях и их графического изображения, является ГОСТ 2.306 – 68. Он действует для всех отраслей промышленности и строительства.

          Допускается применять дополнительные обозначения материалов, не предусмотренных стандартом, поясняя их на чертеже.

          Пример штриховки металлов



          Штриховка неметаллических материалов



          Штриховка древесины



          Пример штриховки камня



          Штриховка керамических и силикатных материалов



          Пример штриховки бетона



          Пример штриховки стекла



          Штриховка жидкости на чертеже



          Штриховка грунтов

          Согласно стандарту, нанесение всех параллельных линий штриховки должно осуществляться под углом 45° к оси изображения, его контуру или же к рамке самого чертежа.

          Штриховка под углом 45° относительно линии контура изображения



          Штриховка под углом 45° к оси изображения



          Штриховка под углом 45° к линиям рамки чертежа



          Нанесение линий штриховки должно производиться с наклоном или вправо, или влево, однако таким образом, чтобы его направление на всех сечениях детали, было одинаковым, причем вне зависимости как от количества этих сечений, так и от количества листов чертежей.

          Частота линий штриховки (то есть интервал между ними) выбирается в зависимости от таких факторов, как площадь заштриховываемой поверхности, а также потребность в разнообразии штриховки сечений смежных частей детали. Для всех сечений одного масштаба, которые могут иметься у детали, расстояние между наносимыми штрихами должно быть одинаково. Согласно стандарту, расстояние между штриховыми линиями может находиться в пределах от 1 до 10 миллиметров в зависимости от того, нужно ли разнообразить штриховку смежных поверхностей и от того, какова ее площадь.

          В тех случаях, когда проводимые под углом 45° линии штриховки по своему направлению совпадают с осевыми линиями или линиями контура, то их надлежит проводить под углом или 60°, или 30°.

          Штриховка под углом 30°



          Штриховка под углом 60°



          Неполная штриховка







          Те площади сечений, которые имеют узкую и длинную форму (к примеру, вальцованные, штампованные и прочие подобные детали), и ширина которых при выбранном масштабе чертежа не превышает 4 миллиметров, полностью заштриховываются только у контуров отверстий и на концах. Остальная же площадь обозначается штриховкой в нескольких местах, небольшими участками. Штриховку стекла рекомендуется наносить с наклоном от 15° до 20° к линии наибольшей стороны контура сечения.



          Зачерненная площадь сечения
          при её ширине менее 2 мм







          Если ширина сечения на чертеже составляет менее 2 миллиметров, то его, согласно действующему стандарту, допускается изображать зачерненным, а просветы между соседними сечениями должны быть шириной не меньше 0,8 миллиметра. Что касается строительных чертежей, то на них все сечения небольшой площади допускается изображать как сечения металла или вовсе не наносить обозначение, а конкретный его материал просто указывать надписью на поле чертежа.



          Расстояние между линиями штриховки





          Если на чертеже необходимо изобразить сечение двух смежных деталей, то для одной из них выбирается наклон штриховых линий в правую, а для другой – в левую сторону. Такой прием называется в черчении встречной штриховкой.



          Сдвиг линий штриховки в одном сечении

          Если штриховка сечений смежных частей производится способом «в клетку», то расстояние между линиями в каждом из них должно быть различным. В тех случаях, когда используется штриховка одинакового наклона, то расстояние между линиями на разных сечениях должно быть различным. Кроме того, для выделения линии можно сдвигать в одном сечении по отношению к сечению другому, и при этом не менять угол их наклона.



          Штриховка вблизи контура сечения









          Если площадь сечения велика или если на чертеже указывается профиль грунта, то допускается указание обозначения сечения узкой полоской равномерной ширины непосредственно у контура.









          Учимся штриховать правильно – 5 уроков по штриховке для начинающих

          Общие сведения

          ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения. Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.
          Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

          • можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
          • с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

          На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

          Обозначение по ГОСТ 3455–59

          Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

          • неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
          • металл — помечали косыми линиями, сохраняя одинаковое расстояние;
          • жидкости — вертикальные пунктирные линии с суживающимися промежутками;
          • кольца и трещины — для условного обозначения использовали продольный срез;
          • дерево — обозначения использовали с учетом особенностей древесины;
          • растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
          • фанера — долевой разрез;
          • неармированные ЖБ конструкции выполнялись в форме пескогравия;
          • керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
          • стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
          • железобетон — косые штрихи с рисунком пескогравия;
          • кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

          Отличие ГОСТ 2 .306−68

          Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

          Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

          • камни — на схеме изображались наклонным пунктиром;
          • дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
          • грунт — использовались три штриха, представляющих группу с небольшими промежутками;
          • штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
          • керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

          Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

          Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

          Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

          Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

          В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.

          Школа рисования

          Красивая штриховка может сделать ваш рисунок произведением искусства. Определимся с понятиями — есть два вида работы с карандашом: штриховка (все что отдельными штрихами) и растушевка (все что размазывается). В любой художественной школе вас будут прежде всего учить штриховке, так называемому «звонкому» штриху. Самое главное правило в штриховке — это просвет между штрихами. Именно видимость бумаги делает вашу работу свежей и не замусоленной. Научиться правильной штриховке не так сложно как кажется, однако необходимо понимать несколько вещей:

          • Штриховка показывает тоновые соотношения. Значит вам нужно иметь элементарные представления о том, что такое тень, блик, рефлекс и так далее. Посмотреть примерно о чем я говорю можно на картинке ниже

          • Чтобы показать объем предмета, штриховка кладется по форме, вам нужно чувствовать сам предмет и линию, как ее положить, чтобы она подчеркнула форму.
          • Чтобы хорошо штриховать надо правильно подбирать материалы и уметь их подготавливать — ваши карандаши должны быть заточены, бумага должна подходить для штриховки, под рукой должен быть хороший ластик. Лучше иметь под рукой наждачку, чтобы держать кончик карандаша всегда острым. Так ваши штрихи будут тоньше и аккуратнее.
          • Если вы никогда в жизни не рисовали линий от руки, потренируйтесь сначала в технике штрихов не на конкретном рисунке, а абстрактно, набейте руку, проще говоря.
          • Помните, что штриховка требует особого положения руки, это может показаться непривычным, но вполне обосновано. Лучше держать лист вертикально — так меньше искажений и возможности растереть рисунок случайно ладонью.
          • На гладкой бумаге, типа ватмана гознака, штрихи получаются четче, на более шершавой — штриховка более мягкая. В зависимости от мягкости карандаша ваш рисунок может быть более контрастным (при использовании карандашей большой мягкости), но его легче смазать и сделать грязным.
          • При набрасывании формы, осветлите мягким ластиком технические линии — так ваш рисунок опять же будет четче и чище.

          Если вы рисуете вертикально, возможно вам будет удобнее следующее положение руки: Карандаш держится как обычно, но рабочий конец карандаша находится много дальше от пальцев. Этот способ позволяет получить большую свободу работы с карандашом. Отставленный мизинец позволяет получать опору кисти, при этом не касаясь листа бумаги всей кистью, что защищает ваш рисунок от размазывания карандашных штрихов и засаливания поверхности листа.
          Есть еще несколько положений, дающих вам большую свободу при работе карандашом, например:

          Чтобы взять карандаш таким способом, положите его на стол, а затем кончик указательного пальца положите на карандаш, а большим и средним обхватите его с боков. Поднимите карандаш, взяв его таким способом. Получится, что карандаш как бы спрятан в ладони (ладонь направлена вниз), а рабочий конец карандаша направлен вверх и немного влево (для правшей)Такое положение карандаша позволяет работать как остриём, так и боковой поверхностью грифеля. Это в свою очередь позволяет получать большее разнообразие линий, от очень лёгких штрихов до широких, рыхлых насыщенных штрихов закрывающих тёмными тонами большие поверхности. Таким образом, линии – один из основных элементов рисунка – получаются живыми, разнообразными по исполнению, а, следовательно, и весь рисунок «заиграет» жизнью. Преимущество такого способа держать карандаш – способность получать большой спектр нажима, регулируя нажим указательным пальцем. Также при этом способе держать карандаш удобно при рисовании опираться на отставленный мизинец. Это позволяет не касаться листа при работе, имея при этом достаточно хороший контроль над движениями карандашом.

          Это способ держать карандаш, когда он как бы лежит на ладони (ладонь направлена вверх) или когда ладонь повёрнута на 90 градусов по отношению к бумаге. При этом карандаш как бы лежит на указательном пальце и прижимается большим пальцем. Этот способ подходит для наиболее легкого и расслабленного нанесения рисунка. Вы можете свободно манипулировать большим пальцем и создавать очень легкие линии. Этот способ очень подходит для быстрых зарисовок, когда нужно сделать лишь быстрый набросок формы. Как и в других способах, отставленный мизинец помогает при рисовании.

          Для того, чтобы правильно распределить тональные соотношения, рекомендуется перед штриховкой делать так называемую тональную шкалу. Так вам будет проще сделать самые темные и самые светлые места, зная, на что способен ваш карандаш. Тоновая шкала выглядит так:

          А здесь вы можете увидеть как карандаши отличаются по мягкости

          В галерее я приложила работы известных мастеров, для примера. Один из способов научиться — копировать хорошие работы. Таким образом вы поймете, как именно должны ложиться штрихи и как вам добиться того или иного эффекта. рекомендую посмотреть видео — очень полезное для начала.

          Не пытайтесь сразу рисовать что-то сложное, обращайте внимание на материалы. Лучше брать что-то матовое и однотонное, желательно светлое (недаром в художках для отработки штриховки рисуют гипсовые формы), полезно рисовать драпировки (даже ту же смятую одежду), все это помогает чувствовать форму. Будьте готовы к тому, что вам придется наработать руку, чтобы ваши штрихи были легкими и аккуратными. Пробуйте и экспериментируйте с бумагами и карандашами и постепенно ваши работы будут становится все более красивыми и профессиональными.

          При написании поста использовались материалы из этой статьи.

          Упражнения для качественной штриховки можно посмотреть в этом посте.

          Особенности ГОСТ от 1973 года

          Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

          • в непременном порядке необходимо указывать пояснения;
          • если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
          • фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
          • особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
          • в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

          Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

          1. Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
          2. Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
          3. В соседних плоскостях линии необходимо вычерчивать под различным углом.
          4. Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
          5. Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

          Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

          Уроки штриховки карандашом для начинающих

          Чтобы правильно заштриховать рисунок простым карандашом, нужно начинать с простых упражнений. Для начала это может быть сама штриховка на листе бумаги, а уже потом, отработав навыки, вы сможете приступить в заштриховке предмета.

          Начните с самого простого упражнения. Возьмите простой карандаш и лист бумаги. Нарисуйте параллельные вертикальные линии, плотно прилегающие друг к другу, но так, чтобы между ними оставалось немного свободного пространства бумаги.

          Это самая основа всего штрихования. Затем, можно поучиться перекрестной штриховке. Просто накладывайте карандашом на предыдущую штриховку перпендикулярные линии под углом в 45 градусов.


          Слева – пример неправильной перекрестной штриховки под углом в 90 градусов. Справа же, пример правильной штриховки с нужным уровнем наклона в 45 градусов

          Затем, попрактикуйтесь в многослойной штриховке, накладывая ее в одном и том же направлении слой за слоем.

          Это были самые простые упражнения, которые вы можете сделать уже сейчас, имея карандаш и лист бумаги под рукой.

          Из простых можете также попробовать еще вот такое упражнение:

          Создание тональности

          По горизонтали делаете несколько штриховок, раз за разом увеличивая тональность нового штриха. Двигаясь от светлого, к темному, заштриховывайте поверхность бумаги, следя за нажимом карандаша.

          Тоже самое можно проделать и с кругом. Нарисуйте на листе бумаги круг, и заштрихуйте его круговой штриховкой, не забывая о контрасте.

          Теперь, когда вы отточили навык на простых объектах, можно приступить к более сложным, например, объемным фигурам – кубу, шару, цилиндру.

          Нарисуйте несколько одинаковых предметов и заштрихуйте их по-разному, применяя полученные знания.

          Последние нововведения

          В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

          Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

          • железобетон, который оснащен напряженной арматурой — используются поочередно 2 сплошные линии, после одна пунктирная;
          • армированный бетон — по очереди чертятся сплошные и прерывистые линии;
          • штриховка бетона на схеме отмечается пунктирной линией.
          • Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

            На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

          Расследование

          Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

          Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

          ГОСТ 3455 — 59

          Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

          Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

          МатериалШтриховка
          МеталлКосые линии с постоянным интервалом
          Неметаллические материалы (кроме перечисленных отдельно)Накладывающиеся друг на друга наклонные линии с правым и левым наклоном
          Дерево, поперек волоконИзображение среза с радиальными трещинами и годовыми кольцами
          Дерево, вдоль волоконВесьма реалистичное изображение текстуры лиственницы
          Бетон без армированияПресловутый пескогравийный пейзаж
          ЖелезобетонПескогравийный пейзаж с наклонной штриховкой
          Кирпич строительныйЛинии, аналогичные изображающим металл, но более редкие
          Кирпич специальный (шамотный, кислотостойкий и так далее)Перемежающиеся сплошные и пунктирные наклонные линии
          Стекло, оргстеклоГруппы из трех штрихов с промежутками по вертикали и горизонтали
          ЖидкостиГоризонтальные линии с разрывами и уменьшающимися снизу вверх промежутками
          Насыпной грунтПейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали

          Обозначения из старого стандарта.

          ГОСТ 2.306 — 68

          Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» — сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.

          МатериалШтриховка
          ДревесинаИзображение состоит из заполняющих его дуг одинакового радиуса с постоянным интервалом.
          Натуральный каменьНаклонные пунктирные линии
          Керамические и силикатные кирпичи, блоки и строительные камниГруппы из двух наклонных линий перемежаются широкими просветами
          БетонНаклонные штрих-пунктирные линии
          ГрунтПо верхнему краю соответствующего участка чертежа — группы из трех коротких штрихов, перемежающиеся просветами

          Так стал обозначаться бетон после принятия нового стандарта.

          При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

          • Наклонные линии проводятся под углом 45 градусов.

          Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

          • Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
          • Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.

          На всех сечениях одной детали шаг штриховки одинаков.

          • Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
          • Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).

          Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?

          К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.

          ГОСТ Р 21.1207-97

          Как легко заметить, мы не нашли действующий ГОСТ на штриховку железобетона. В старом документе обозначение присутствовало, в новом — исчезло.

          Так что делать при построении чертежа? Воспользоваться лазейкой с произвольным обозначением материала и сноской внизу? Или какие-то нормы все же существуют?

          Ответ найдется в довольно неожиданном месте — стандарте, регламентирующем условные обозначения в дорожном строительстве, при построении чертежей автодорог.

          Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

          Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

          • Собственно бетон. Его обозначение нам уже знакомо — штрих-пунктир.
          • Бетон с армированием. Железобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
          • Железобетон с предварительно напряженной арматурой. Разогрев или механически растянув арматуру перед заливкой монолита, после ее остывания или снятия растягивающего усилия можно получить материал с повышенной прочностью на изгиб. Его разрез изображается чередованием двух сплошных и одной штрих-пунктирной линий.

          Обозначения согласно ГОСТ Р 21.1207-97.

          ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах

          ЕСКД ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах

          Обозначения графические материалов в сечениях

          Обозначения графические материалов на видах

          Правила нанесения штриховки на чертежах

          Графическое обозначение материала в сечениях и на виде — штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

          Обозначения графические материалов в сечениях

          Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

          Таблица 1. Графическое обозначение материалов в сечениях

          МатериалОбозначение
          1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать)
          2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
          3. Древесина
          4. Камень естественный
          5. Керамика и силикатные материалы для кладки
          6. Бетон
          7. Стекло и другие светопрозрачные материалы
          8. Жидкости
          9. Грунт естественный

          Примечание:

          1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.
          2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
          3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

          Обозначения графические материалов на видах

          При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

          Таблица 2. Графическое обозначение материалов на виде (фасаде)

          МатериалОбозначение
          1. Металлы
          2. Сталь рифленая
          3. Сталь просечная
          4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
          5. Стекло

          Примечание:

          1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.
          2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.
          3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

          Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.
          Таблица 3. Обозначение сетки и засыпки из любого материала (в сечении)

          МатериалОбозначение
          1. Сетка
          2. Засыпка

          Правила нанесения штриховки на чертежах

          Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

          Рисунок 1. Штриховка под углом 450 к линии контураРисунок 2. Штриховка под углом 450 к оси

          Рисунок 3. Штриховка под углом 45

          Если линии штриховки, приведенные к линии рамки чертежа под углом 45о, совпадают с линиями контура или осевыми линиями, то вместо угла 45о следует брать угол 30о или 60о (рис. 4 и 5).

          Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

          Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

          Рисунок 4. Штриховка под углом 300 к рамке чертежаРисунок 5. Штриховка под углом 600 к рамке чертежа

          Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 — 20о к линиям большей стороны контура сечения.
          Рисунок 6. Штриховка узких и длинных площадей

          Рисунок 7. Штриховка узких и длинных площадей Штриховка всех обозначений в этом случае выполняется от руки.

          Рисунок 8. Штриховка узких и длинных площадей

          Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

          В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

          Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

          Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм.Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

          Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).
          При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

          В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).

          Рисунок 11. Образец штриховки смежных площадей

          Рисунок 12. Образец штриховки смежных площадей
          При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).
          Рисунок 13. Образец штриховки больших площадей

          Что такое штриховка на плоскости?

          Для легкого прочтения информации технического чертежа обозначают детали в сечениях. В них отображают, что именно находится в секущей плоскости изделия, чтобы элементы легко и просто различались и распознавались для всех областей строительства. Штриховка железобетона и его частей выполняется с наклонным пескогравийным пейзажем толщиной 0,3 мм. Для металлических материалов линии проводят на одинаковых расстояниях. Неармированный бетон на схеме обозначается как рисунок пескогравия. Зауженные места показывают зачерненными. Условное обозначение бетона на чертежах — это штрихи, которые выполнены прерывисто и под наклоном. Параллельные линии чертят одинакового вида и масштаба от 1 до 10 мм.


          Для изображения такого материала на бумаге принято использовать пескогравийный пейзаж, наклоненный под некоторым углом.

          Ошибки при штриховке рисунка

          Конечно, несмотря на все уроки рисования штриховки, даже самое простое для начинающих художников может показаться сложным. Отсюда и берутся самые распространенные и частые ошибки. Вот чего вы сможете избежать, если начнете правильно учиться рисовать:

          1. Стараться сразу довести все до идеала и совершенства

          Не бойтесь израсходовать пачку новых листов. Вы учитесь, вам свойственно делать что-то неидеально. Так вы рискуете зациклиться на одном штриху, постоянно исправляя его на одном и том же месте.

          1. Затирать штрихи

          Это случается тогда, когда вы неправильно держите карандаш или ваша рука, лежит на самом рисунке и постоянно стирает его, словно ластик. Нужно помнить, что штриховку мы делаем кистью, либо локтем, если объем рисунка слишком большой.

          1. Неправильно держать карандаш

          Эта ошибка так или иначе связана с предыдущим пунктом. Важно помнить, что при рисовании и штриховке карандашом, карандаш мы держим не как ручку.

          1. Использование только одного вида штриховки

          Некоторые художники, научившись рисовать в одной манере, боятся пробовать новое, и все выполняют в одном стиле. Тоже самое касается и штриховки – как мы с вами выяснили, ее больше чем один вид, и поэтому, лучше научиться использовать их все, чтобы расширить свои творческие границы и потенциал.

          1. Рисование запятых

          Не стоит давить на карандаш в самом начале штриха, чтобы не получить запятую вместо ровной линии.

          1. Наслаивать штриховку там, где это не нужно

          То есть, если вы сделали один вертикальный штрих, не нужно делать второй под ним штрих внахлест, чтобы не создавать темные некрасивые пятна.

          1. Еще одна ошибка – рисовать по одним и тем же линиям

          Сделать штриховку на рисунке лучше так, чтобы конец штриха был по середине следующего слоя штриховки.

          Как обозначается на чертежах: особенности составления

          Графически обозначают чертежные сечения для разного типа материалов, чтобы строитель понимал, из какого материала изготовили составную часть детали или изделия. По ГОСТу линии в чертежном официальном документе нужно наносить под углом 45 и 90° к оси и рамке всего чертежа. Штрихуют части сооружений и их деталей в одну сторону для конкретного изделия. Если линия штриховки совпадает с контуром, то меняют угол их выполнения — 30—60°. Фигуры сечения дают общее представление из чего выполнены элементы, поэтому дополнительно описывают сам материал. Полную характеристику прописывают в спецификациях под чертежом или ведомостях.

          ШАБЛОНЫ ШТРИХОВОК

          Система AutoCAD предлагает обширный набор стандартных штриховок. Их выбор осуществляется либо по имени в раскрывающемся списке Образец (Pattern), либо визуально. Визуальный выбор доступен при нажатии на кнопку с символом «…», после чего открывается диалоговое окно Палитра образцов штриховки (Hatch Pattern Palette), состоящее из четырех вкладок. Вкладки ANSI и ISO содержат шаблоны штриховок стандартов ANSI и ISO, поставляемые вместе с данной версией AutoCAD.


          Шаблоны штриховки стандарта ANSI

          Для выбора любого шаблона необходимо дважды щелкнуть по образцу левой кнопкой мыши или же нажать кнопку ОК, предварительно выделив нужный образец. После этого AutoCAD закроет окно и вернется в диалоговое окно Штриховка и градиент (Hatch and Gradient).

          На вкладке Другие стандартные (Other Predefined) содержатся шаблоны штриховки, не вошедшие в первые две вкладки окна Палитра шаблонов штриховки (Hatch Pattern Palette). Также следует отметить, что содержащийся здесь шаблон с именем Solid не является штриховкой в прямом смысле слова, а представляет собой образец заливки текущим цветом.

          Примечание. Используемый для заливки контур должен быть замкнутым и не иметь пересечений или самопересечений, а если заливается сразу несколько контуров, то они не должны накладываться друг на друга.


          Нестандартные шаблоны штриховки.

          После того как нужный шаблон определен, можно выбрать дополнительные настройки штриховки, вернувшись в окно Штриховка и градиент (Hatch and Gradient).

          • В раскрывающемся списке Угол (Angle) можно задать угол наклона штриховых линий шаблона относительно оси X текущей ПСК. Указанное значение угла будет храниться в системной переменной HPANG. Результирующий угол наклона сложится из угла, заданного в шаблоне, и угла, введенного в поле Угол (Angle).
          • В раскрывающемся списке Масштаб (Scale) можно изменить плотность нанесения штриховых линий. Масштабный коэффициент хранится в системной переменной HPSCALE. Указанное значение коэффициента умножается на первоначальное расстояние между штриховыми линиями.
          • После установки флажка Относительно пространства листа (Relative to paper space) AutoCAD автоматически масштабирует шаблон штриховки по отношению к единицам, используемым в пространстве листа (флажок доступен только при выводе чертежа на печать).
          • В поле Интервал (Spacing) задается расстояние между линиями в стандартах шаблонах штриховки (по умолчанию равно 1). Указанное значение промежутка будет храниться в системной переменной HPS РАСЕ.
          • В раскрывающемся списке Толщина пера по ISO (ISO pen width) можно выбрать расстояние, устанавливаемое между штриховыми линиями.

          Стандарты для застройщиков и производителей

          До появления ГОСТа 2. 306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

          • Изображение чертежных шрифтов. — ГОСТ 3454–59.
          • Прорисовка линий — ГОСТ 3456–59.
          • Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
          • Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
          • Размеры на схеме чертежа — ГОСТ 3458–59.


          Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

          Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

          Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

          ГОСТ 2.306-68

          ГОСТ 2.306-68

          МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

          ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

          ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

          ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
          Москва
          МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

          Единая система конструкторской документации

          ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

          Unified system for design documentation. Graphical designations of materials and rules for their representation

          ГОСТ 2. 306-68

          Дата введения
          01.01.71
          1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

          (Измененная редакция, Изм. № 2).

          la. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а

          .

          Черт. la

          (Введен дополнительно, Изм. № 1).

          2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

          Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

          Таблица 1

          Материал Обозначение
          1. Металлы и твердые сплавы
          2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
          3. Древесина
          4. Камень естественный
          5. Керамика и силикатные материалы для кладки
          6. Бетон
          7. Стекло и другие светопрозрачные материалы
          8. Жидкости
          9. Грунт естественный

          Примечания:

          1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

          2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

          3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

          (Измененная редакция, Изм. № 1, 2).

          3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

          а

          — сетка;
          б –
          засыпка

          Черт. 1

          4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

          Таблица 2

          Материал Обозначение
          1. Металлы
          2. Сталь рифленая
          3. Сталь просечная
          4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
          5. Стекло

          Примечания:

          1. (Исключено, Изм. № 1).

          2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

          3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

          4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

          5. Наклонные параллельные линии штриховки должны проводиться под углом 45 к линии контура изображения (черт. 2a)

          или к его оси (черт. 2б
          ),
          или к линиям рамки чертежа (черт. 2).

          Черт. 2а

          Черт. 2б

          Если линии штриховки, приведенные к линиям рамки чертежа под углом 45, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 следует брать угол 30 или 60 (черт. 3 и 4).

          Черт. 2

          Черт. 3

          Черт. 4

          Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

          (Измененная редакция, Изм. № 1).

          6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

          (Измененная редакция, Изм. № 2).

          7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). В этих случаях линии штриховки стекла (черт. 7) следует наносить с наклоном 15-20 к линии большей стороны контура сечения.

          Черт. 5

          Штриховки всех обозначений в этом случае выполняют от руки.

          Черт. 6

          Черт. 7

          8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт. 8, 9).

          В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

          Черт. 8

          Черт. 9

          9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

          (Измененная редакция, Изм. № 1).

          10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

          При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

          В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

          Черт. 10

          Черт. 11

          11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).

          (Измененная редакция, Изм. № 1).

          Черт. 12

          ИНФОРМАЦИОННЫЕ ДАННЫЕ

          1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

          РАЗРАБОТЧИКИ

          В. Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

          2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

          3. Стандарт полностью соответствует СТ СЭВ 6306-88

          4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

          5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

          Обозначение НТД, на который дана ссылка Номер пункта
          ГОСТ 21.501-93 4

          6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

          Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

          Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

          Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

          Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

          Понятие, особенности и система источников информации

          Штриховкой в проектно-строительных работах называют условное знаковое обозначение разных видов строительных материалов. Чаще всего штриховка используется именно в работах с бетоном. Раньше рисунок создавали карандашом с использованием идущих параллельно либо пересекающихся линий, штрихов, точек. Сегодня же схемы можно рисовать с применением специальных компьютерных программ, что ускоряет и облегчает процесс создания чертежей.

          Некоторые особенности выполнения штриховки:

          1. В случае необходимости условное обозначение бетона на чертеже может не делаться или создаваться частично с целью выделения конкретных объектов.
          2. Если есть на то причина, нужно применять дополнительные чертежи со тщательным пояснением касательно материалов, отсутствующих в стандартах.
          3. Основные системы стандартов для обозначения в штриховке – это старый ГОСТ 3455-59 (не применяется в настоящем времени в том виде, в котором есть, так как следующий ГОСТ дополнил/изменил обозначения), ГОСТ 2.306-68 (текущая версия для обозначения разных материалов, сечений), новый ГОСТ Р 21.1207-97 (дополнил существующие стандарты обозначения бетона, железобетона и т.д., обычно используется в дорожном строительстве).

          Стандарт ГОСТ 3455-59

          Этот шаблон применяли с 01.01.1959 до 01.01.1971 года. Общеупотребимое название стандарта звучало как «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

          Система основных обозначений (они до сих пор используются):

          • Металл – рисуют косыми штрихами с одинаковым интервалом между ними.
          • Неметаллические изделия – линии с наклоном вправо/влево, которые пересекаются под прямым углом.
          • Древесина – поперечный разрез обозначается в виде трещин и колец ствола дерева, долевой разрез рисуют в виде изображения, напоминающего текстуру лиственницы.
          • Бетон неармированный – выполненный схематично рисунок пескогравия.
          • Кирпич – сплошные и пунктирные линии, которые пересекаются.

          • Железобетон – изображение пескогравия и использование косых штрихов.
          • Стекло – три вида штрихов с горизонтальными/вертикальными интервалами.
          • Кирпич – обозначается в виде сплошных/пунктирных линий, которые пересекаются под наклоном.
          • Фанера – долевой разрез.
          • Раствор жидкий – штрихуется бетон такого типа с использованием горизонтальных линий с интервалами, которые сужаются.
          • Керамзитобетон – рисовали пескогравий, с дополнительными тремя скрещенными линиями, которые проходят в разных направлениях.

          Стандарт ГОСТ 2.306-68

          В 1971 году (а некоторые источники утверждают, что в 1973) ввели ГОСТ 2.306-68 в качестве шаблона для системы символов. Этот стандарт действует и сегодня, регламентирует графическое изображение разных типов материала на фасадах и в сечениях, также устанавливает правила нанесения изображений на чертежи всех сфер строительства и промышленности.

          Благодаря новым графическим элементам есть возможность обозначать на чертежах любые материалы в процессе создания конструкций и зданий. Это повышает комфорт и удобство в работе над чертежами как в процессе создания отдельных частей, так и при строительстве объектов.

          Выполнение штриховки — Энциклопедия по машиностроению XXL

          На сборочных чертежах при выполнении штриховки смежных деталей применяют штриховку с наклоном линий в раз-  [c.245]

          Штриховка заключается в покрытии различных частей рисунка штрихами (не пользуясь чертежным инструментом). Желаемого тона добиваются частотой и толшиной штрихов. Длина штрихов не должна быть очень длинной, так как длинные штрихи проводить трудно. На рисунке 12.34 показаны примеры выполнения штриховки на различных поверхностях.[c.175]


          Треугольники для выполнения штриховки. На фиг. 10 и 11 показаны треугольники, облегчающие процесс выполнения штриховки на чертежах и улучшающие ее качество.  [c.9]

          Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже составляет 2—4 мм, рекомендуется штриховать полностью только на концах и у контура отверстий, а остальную площадь сечения — небольшими участками в нескольких местах, с выполнением штриховки от руки (рис. 16.15, а). Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать, зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 16.15, б).  [c.365]

          Оформление чертежей Выполнение штриховки  [c.94]

          Указания по выполнению штриховки материала в разрезах и сечениях приведены в табл. 8.  [c.98]

          Указания для выполнения штриховки  [c. 98]

          Указания для выполнения штриховки те же, что и для металла  [c.99]

          Узкие и длинные плош,ади (например, в штампованных, вальцованных и т. п. деталях) рекомендуется штриховать в разрядку по типу, приведенному на рис. 160, а (для металлических материалов) с выполнением штриховки от руки.  [c.100]

          Узкие и длинные площади, например в штампованных, вальцованных и других деталях, рекомендуется штриховать в разрядку, как показано на фиг. 40, а для металлических изделий или на фиг. 40, б для неметаллических материалов с выполнением штриховки от руки.  [c.21]

          При выполнении штриховки следует руководствоваться следующими правилами  [c.127]

          При выполнении штриховки в смежных сечениях двух, трех и более деталей одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 65, д) или сдвигать эти линии в одном сечении по отношению к другому, не меняя расстояния между линиями штриховки и не изменяя угла их на-  [c. 98]

          Величина, прицела влияет на оперативность и точность захвата объектов. Например, после выполнения штриховки вы желаете привязаться к середине сегмента заштрихованного контура, тогда величина прицела должна быть меньше шага штриховки, в противном случае вы не сможете прицелом захватить контур, так как штриховка вам не позволит этого сделать. Конечно, существуют приемы обхода этого мо.мента, но, возможно, уменьшение размера прицела объектной привязки вполне достаточно для решения этой задачи.  [c.77]

          Какие существуют правила выполнения штриховки деталей в разрезах на сборочных чертежах  [c.384]

          Приспособление для штриховки. Для облегчения выполнения штриховки применяют различные штриховальные приспособления. Наиболее простое из них показано на рис. 1.19.  [c.16]

          В кромку одного из угольников вбит упорный штифт, например, булавка на кромке второго угольника или линейки сделано несколько прорезей различной ширины. При выполнении штриховки следует поочередно в одну и ту же сторону передвигать оба угольника до упора штифта в края прорези. В зависимости от принятого расстояния между линиями штриховки упорный штифт ставится в соответствующую прорезь.  [c.16]


          Для экономии времени при выполнении штриховки рекомендуется  [c.160]

          Приведенные в заданиях примеры выполнения штриховки разрезов и сечений могут быть в дальнейшем использованы для справок.  [c.5]

          На законченный чертеж, но еще до выполнения штриховки на разрезах и сечениях наносят все необходимые выносные и размерные линии (со стрелками) и над ними пишут размерные числа, руководствуясь ГОСТ 2.307—68.  [c.249]

          Описанный выше штриховальный прибор для графических работ предназначен для выполнения штриховки на чертежах небольшого формата, поэтому такая конструкция не перспективна для использования в конструкторских бюро. Если увеличить рабочую зону прибора, он будет громоздким, так как удлинится корпус прибора.[c.28]

          Для выполнения штриховки с постоянным шагом рычаг подачи ставят по шкале 12 так, чтобы получить нужный интервал штриховки, после чего стержень 6 винтом 15 закрепляют неподвижно. Штангу 20 с линейкой выдвигают на всю длину и устанавливают прибор на чертеже в зоне работы. Положение прибора фиксируется благодаря двум иглам, запрессованным в два винта 18. ввернутые в корпус прибора.  [c.32]

          Штриховальное устройство прибора обеспечивает выполнение штриховки с интервалами между линиями от 0,5 до 10 мм.  [c.106]

          Для проведения параллельных линий на равном расстоянии друг от друга (что необходимо делать при выполнении штриховки сечений и разрезов) целесообразно изготовить штриховальный прибор из деревянного угольника с углами 45° и обыкновенной линейки, толщина которой должна быть не меньше толщины угольника. Конструкция штриховального прибора показана на рис. 4.  [c.8]

          Порядок действий при выполнении штриховки области  [c. 321]

          Методическое обеспечение подсистемы включает методы и алгоритмы формирования графических изображений элементов конструкции ГД. При этом находят применение как параметрические, так и координатные методы получения изображений, существо которых изложено в 5.3. Исползуются также методы и алгоритмы прочностных и геометрических расчетов элементов конструкции ГД. Развиты алгоритмы формирования тепловой схемы замещения, упрощающие подготовку данных для тепловых расчетов, автоматизированной простановки габаритных размеров изображений, выполнения штриховки замкнутых контуров, формирования изображений отверстий и скруглений.  [c.202]

          После нанесения размеров переходят к выполнению штриховки на разрезах и сечениях, пользуясь для этого треугольником с углом 45° и соблюдая указания ГОСТ 3455-59 и 3456-59 (в отношении толщины линий щтриховки). Необходимо следить, чтобы для всех разрезов и сечений одной и той же детали линии штриховки были направлены в одну и ту же сторону и имели одинаковые расстояния между штрихами. При штриховке больших площадей рекомендуется пользоваться штриховальными приборами. После нанесения штриховки ка чертеже указывается чистота поверхностей детали по ГОСТ 2789-59 и 2940-63.  [c.108]

          Здесь собрана необходимая информация для начинающего пользователя системы Auto AD, который собирается использовать ее лишь в качестве универсального кульмана , поэтому описаны лишь те команды Auto AD, которые предназначены для выполнения чертежа и его редактирования. Кроме того, в главе приведены описания настроек управления экраном, параметров чертежа и панелей инструментов, даны сведения, необходимые для оформления чертежа (выполнение штриховки, нанесение размеров и т, п.). а также подробно рассмотрена методика выполнения чертежа детали в среде Auto AD.  [c.21]

          Для выполнения штриховки предназначена команда ШТРИХ (hat h). При штриховании с помощью образца (выбор по умолчанию) надо ввести имя образца штриховки.  [c.253]

          Ниже приведены примеры выполнения штриховки при неправильном (слева) формировании контуров, пересекающиеся отрезки бьши выбраны рамкой, и правильном (справа) указанием точек внутри замкнутых областей для образования Автокадом временных контуров.[c.257]

          На правом рисунке представлен результат, к которому мы стремились, но перед выполнением штриховки предыдущая штриховка бьша расчленена, а вместо выбора объектов указьшались точками необходимые для заштриховьгаания области.  [c.262]

          В 13-й версии Автокада имеется возможность использования свойства ассоциативности штриховки, т. е. штриховки, которая изменяется вслед за изменением геометрической конфигурации объекта. Благодаря этому свойству появилась также возможность редактировать выполненную штриховку с помощью ко.манды РЕДШТРИХ (hat hedit).  [c.263]


          В современном конструкторском отделе кроме специальных чертежных станков ( кульманов ) в арсенале конструктора имеется много вспомогательных приборов, например, механизированный штриховальный прибор, который во много раз повышает производительность труда чертежника-конструктора и способствует улучшению качества выполнения штриховки механическая резинка величиной с обыкновенную автоматическую ручку с встроенным миниатюрным электродвигателем с автономным питанием и т. п. Специальные чертежные приборы применяются для сокращения времени построения различных кривых и автоматизации процесса построения. Таковы приборы эллипсограф, позволяющий вычерчивать эллипсы различных размеров гипербс-лограф — для воспроизведения гипербол коникограф, позволяющий строить различные кривые конических сечений. Эти приборы большей частью имеют структуру многозвенного шарнирнорычажного механизма.  [c.291]

          Сформулируем основные правила выполнения штриховки. Штриховка выполняется тонкими сплошными линиями толщиной 5/2—5/3. Параллельные линии штриховки должны выполняться под углом 45 к линиям ра.мки чертежа (рис. 211). Линии штриховки должны наноситься с наклоном влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, назависимо от количества листов, на которых расположены чертежи этих сечений.  [c.174]

          Вычерчивание параллельных лпнхш на равном расстоянии друг от друга применяется при штриховке. Выполнение штриховки на чертеже требует от учащихся приобретения определенных навыков. Можно добиться высокого качества работы, используя штриховальный прибор (рис. 22), устройство которого описано в 1 первой главы. В зависимости от расстояния между штриховыми линиями выбираем прорезь линейки по формуле т = 0,7 (п—й), где щ — расстояние между линиями, п — ширина прорези, а й — диаметр шипа на угольнике. Устанавливаем катет угольника в направлении линий штриховки. Прикладываем к его гипотенузе линейку, чтобы шип вошел в выбранную прорезь, а затем передвигаем линейку до упора шипа в правый конец прорезп. Далее проводим первую линию штриховки и, придерживая угольник рукой, передвигаем линейку вдоль гипотенузы до упора шипа в противоположной стороне прорези. После этого передвигаем угольник до упора шипа в правый конец прорези, проводим вторую линию штрпховки и т. д.  [c.38]

          Щелкните по кнопке Ш Soldraw Т-рисование) панели инструментов Solids Тела) для выполнения штриховки на разрезе. На запрос об объектах укажите рамку построенного разреза. Программа выполнит штриховку по умолчанию, измените ее на тип ANSI31, масштаб 0,5 (рис. 25.22).  [c.162]


          Штриховка деталей — Энциклопедия по машиностроению XXL

          Для смежных сечений двух деталей направление штриховки для одного сечения принимают вправо, для другого — влево (штриховка деталей 3 и 4 на рис. 15.15).  [c.311]

          При трех и более смежных сечениях разных деталей изменяют как направление штриховки, так и шаг ее (рис. 15.15, штриховка деталей /, 2, 3, см. также на рис. 15.2 детали 2, 3, 4, 5, 7).  [c.311]

          Для смежных сечений нескольких деталей можно также сдвигать линии штриховки в одном сечении по отношению к другому при одинаковом направлении (штриховка деталей 2 и на рис. 15.15).  [c.311]


          Процесс обводки деталей, вычерченных тонкими линиями, проведенными без нажима, а также штриховку деталей в разрезах и сечениях можно сравнить с процессом затвердевания металла в сложной литейной форме. Подобно тому как в правильно выполненных литейных формах происходит направленное затвердевание металла (по направлению к прибыли ), фиксация набора деталей посредством их обводки и последующей штриховки также должна быть направленной.  [c.108]

          Штриховка деталей из полимерных материалов  [c.423]

          Какие существуют правила выполнения штриховки деталей в разрезах на сборочных чертежах  [c.384]

          Рис. 17. Пример штриховки деталей по коц-туру
          На чертежах по условной штриховке на разрезах (фигур сечений) и сечениях деталей можно получить только общее представление о материале, из которого эта деталь должна быть изготовлена.  [c.48]

          Уяснив изложенные выше особенности армированных деталей и их чертежей, легко определить, что на рис. 190 изображена армированная деталь. Позицией 1 отмечена арматура (стержень), изготовленная из металла, позицией 2 — заполнитель. Штриховка в сетку показывает, что материал неметаллический. В спецификации приведены основные сведения об арматуре и заполнителе, указаны наименование материала для заполнителя, его условное обозначение и номер стандарта.  [c.249]

          Штриховку смежных сечений деталей на сборочном чертеже выполняют в противоположных направлениях и под углом 45 (рис. 200, указатель 1) или со сдвигом штрихов или с изменением расстояния между штрихами (ГОСТ 2.306—68).  [c.255]

          При изображении в разрезе отдельной сварной сборочной единицы штриховку его деталей в плоскости разреза выполняют s разных направлениях (встречная или со сдвигом). Сварную сборочную единицу, изображенную в сборе с другими сборочными единицами или деталями, штрихуют как целую (монолитную) деталь, при этом швы не показывают, а линии, разделяющие детали между собой, сохраняют.  [c.290]

          Как выполняется штриховка для смежных сечений трех деталей  [c.271]

          Сплошная тонкая линия применяется для изображения размерных и выносных линий, линий штриховки сечений, линии контура наложенного сечения, линии-выноски, линии для изображения пограничных деталей ( обстановки ).[c.5]


          Сплошная топкая линия предназначена для проведения осей проекций, линий построения характерных точек при специальных построениях, выносных и размерных линий. Эта же линия применяется для штриховки сечений, линии контура наложенного сечения, линии-выноски, полки линий выносок и подчеркивание надписей, линии для изображения пограничных деталей ( обстановка ) и в других случаях. Расстояние между линиями штриховки принимают от 1 до 10 мм в зависимости от величины площади штриховки.  [c.18]

          На рисунках деталей (см. рис. 224 и 226) применена подобная штриховка.  [c.123]

          Для придания чертежу большей наглядности фигуру сечения покрывают штриховкой. Кроме того, штриховка дает некоторое представление о материале, из которого изготовляется деталь.  [c.144]

          При штриховке смежных сечений деталей из неметаллических материалов (штриховка в клетку ) расстояния между линиями штриховки в каждом сечении должны быть разными.[c.145]

          На сборочных чертежах при выполнении штриховки смежных деталей применяют штриховку с наклоном линий в раз-  [c.245]

          Если секущая плоскость проходит через ребра жесткости, сплошные выступы или тонкие стенки, то сечения этих элементов деталей всегда покрывают штриховкой, т. е. изображают разрезанными. В аксонометрии не производят поворот в плоскость разреза отверстий, расположенных на круглых фланцах или дисках.  [c.96]

          Не допускается пересечение выносных линий между собой, а также не допускается проводить выносные линии параллельно линиям штриховки и размерным линиям. Выносные линии должны пересекать как можно меньше изображений деталей.  [c.330]

          Линии-выноски проводят так, чтобы они не пересекались между собой, не были параллельны линиям штриховки и, по возможности, не пересекали изображения других составных частей и размерных линий чертежа. Линия-выноска одним концом заходит на изображение обозначаемой составной части изделия и заканчивается точкой, а другим — соединяется с полкой. В случае, когда линия-выноска не может заходить на изображение тонких деталей, ее заканчивают стрелкой к контуру детали.  [c.305]

          Приступить к выполнению сборочного чертежа. Сначала вычертить во всех проекциях тонкими линиями контуры деталей, начиная с наиболее крупных и переходя к более мелким. Затем проставить необходимые размеры (нанести размерные линии и числа), выполнить штриховку в разрезах и сечениях, следя за тем, чтобы наклон линий штриховки для одной и той же детали на всех проекциях был одинаков. Тщательно проверив чертеж, обвести все линии чертежа.  [c.309]

          Одна н та же деталь в разрезах штрихуется на всех проекциях с наклоном линий в одну и ту же сторону и с равными расстояниями между штрихами. Две сопрягаемые детали в разрезе штрихуют с наклоном линии в разные стороны. Если сопрягаемых деталей больше, то штриховку разнообразят за счет изменения расстояния между штрихами или сдвигом линий штриховки (рис. 11.5).  [c. 312]

          Выяснению формы детали способствует то, что во всех разрезах и сечениях одна и та же деталь заштрихована с одинаковым наклоном и густотой штриховки.  [c.324]

          Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки линий-выносок и подчеркивание надписей Линии для изображения пограничных деталей ( обстановка )  [c.10]

          Линии-выноски не должны пересекать изображения других составных частей изделия, пересекаться между собой и пересекать (по возможности) размерные и выносные линии, быть параллельными линиям штриховки допускается их выполнять с одним изломом (поз. 4 на рис. 11.1). Разрешается делать общую линию-выноску с вертикальным расположением номеров позиций для группы деталей с отчетливо выраженной и исключающей различное понимание взаимосвязью. При этом на верхней полке (рис. 11.4) указывают номер позиции той детали, на изображении которой линия-выноска начинается точкой или стрелкой.[c.321]


          На всех разрезах и сечениях сборочных чертежей изделий, для одних и тех же деталей, при нанесении графических обозначений материалов для металлов и твердых сплавов, штриховка должна быть направлена в одну и ту же сторону.  [c.273]

          При нанесении линий штриховки надо учитывать, что одна и та же деталь на всех изображениях штрихуется одинаково, т. е. линии штриховки наносятся на одинаковом расстоянии и с наклоном в одну сторону, например вправо. Для смежных сечений двух деталей наклон линии штриховки принимают разным для одной детали — вправо, для другой — влево (встречная штриховка). Если одна деталь соприкасается с несколькими, то линии штриховки смежных сечений следует сдвигать в одном из сечений по отношению к другому или изменять расстояния между этими линиями (черт. 147, 148). При штриховке неметаллических материалов для смежных сечений двух деталей расстояние между линиями штриховки в клетку должно быть разным (черт. 149).[c.53]

          Линии-выноски заканчивают точками и проводят от каждой составной части изделия, данной преимущественно на главном изображении. Сплошные тонкие линии-выноски не должны пересекаться между собой и проводиться параллельно линиям штриховки, если они наносятся по заштрихованному участку. По возможности линии-выноски не должны пересекать размерные и выносные линии, а также изображения других деталей.  [c.162]

          Обводку чертежа, штриховку, раскрытие условностей изображения и подрисовывание мелких деталей относят на окончательные стадии компонования, при подготовке компоновочного чертежа к обсуждению.  [c.84]

          Линии контура наложенного сечения линии размерные и выносные линии штриховки линии-выноски полки линий-выносок и подчеркивание надписей линии для изображения пограничных деталей (обстановка) линии выносных элементов на видах, разрезах, сечениях линии перехода воображаемые следы плоскостей линии построения характерных точек при специальных построениях  [c. 53]

          При вьшолнении штриховки деталей в разрезе необходимо иметь в виду, что одни и те же детали заштриховывают на разных изображениях в одну и ту же сторону с одинаковыми расстояниями между линиями штриховки непустотелые валы и зубья колес не заштриховывают, если секущая плоскость проходит вдоль оси. Выполняют таблицу параметров и делают необходимые надписи как на самом чертеже, так и в основной надписи. На чертеже соединения проставляют только размер межосевого расстояния. Все остальные данные о соединении приводят в таблице параметров и выносном элементе.  [c.327]

          В разрезах и сечениях сварной шов изображается толстой сплошной линией, которая является условной границей зоны плавления основного и присадочного материала и называется границей шва. Основная деталь внутри этой зоны изображается тонкой сплопшой линией, показывающей форму деталей и их взашшое расположение перед сваркой. Глубина внедрения зоны плавления (сварного шва) в материал деталей принимается равной 1. ..3 мм. Сварной шов не запприховывается. Штриховка деталей производигся до толстой сплошной линии сварного шва.  [c.12]

          Иногда изображения геометрических тел или деталей покрывают шраффировкой, которая представляет собой сложную штриховку, например, в виде сетки (рис. 225, ж и з). Освещенные поверхности предмета покрывают тонкими линиями шраффи-  [c.123]

          На продольных разрезах показана только та часть внутренней резьбы, которая не закрыта завернутой в нее деталью (рис. 311, а и б). На поперечнь(х разрезах, если секущая плоскость рассекает обе соединяемые детали (рис. 311, в), штриховка ввернутой детали выполняется до наружной окружности резьбы.  [c.166]

          ГОСТ 2.312-72 и СТ СЭВ 138 76 устанавливают услов1[ .[е изображения и обозначения на чертежах швов сварных соединений. Штриховка изображения сечепий свариваемых деталей вьшолняегся в разные стороны. При необходимости на чертеже указы-ваюгся размеры конструктивных элементов швов (рис. 378, ).  [c.208]

          При вычерчивании смежных сечезшй двух деталей наклон штриховки выполняют в разных направлениях (рис. 219).  [c.130]

          В смежных сечениях нескольких деталей, штриховка которых имес одинаковый наклон и направление, изменяют расстояние между ли>шями нл риховки (рис. 220, д) или сдвигаю  [c.130]

          Для смежных сечений двух деталей следует выполнять встречную штриховку на одной детали — вправо, на другой — влево. В подобных случаях при штриховке в клетку необходимо, чтобы ргс-стояние между линиями штрихонки двух деталей были разными. Для смежных сечений трех и более деталей необходимо, чтобы линии штриховки одного направления были сдвинуты в одном сечении по отношению к другому либо изменены расстояния между линиями в штриховке (рис. 1.25).  [c.19]

          Линии иггриховки наносятся с наклоном вправо или влево в одну и ту же сторону на всех сечениях одной и той же детали независимо от количества листов чертежа, на кото >ых эти сечения расположены. Расстояния между линиями штриховки должны быть от одного до 10 мм в зависимости от величины 11лош,ади штриховки. Узкие и длинные площади сечений деталей из листового материала, ширина  [c.61]

          При стыке соприкасающихся поверхностей двух деталей, наклон линий штриховки (нстреч-ная штриховка), следует применять для одной детали — вправо, для другой — влево.  [c.273]


          На сборочном чертеже полки следует распола1 ать вне контуров проекций. Линии-выноски не должны пересекаться между собой, не должны быть параллельны линиями штриховки (если выноска проходит по аиприхо-ваниому полю) и по возможности не должны пересекать проекций других деталей.  [c.276]

          Соприкасающиеся (смежные) детали покрывают встречной щтриховкой (черт. 336). Если деталь соприкасается с несколькими деталями, то линии штриховки на малых деталях наносят с меньшим интервалом, на больших — с большим. Допускается линии штриховки сдвигать (черт. 147, 148). Контуры сопрягаемых деталей изображают в местах их соприкосновения одной сплошной основной линией (без утолщения) (черт. 336…339).  [c.156]

          На рис. 60, а показана схема подрезки. Деталь п.меет наклонные ребра. При извлечении модели (направление извлечения показано штриховкой, перпендикулярной к плоскости А — А разъема формы) ребра срезают участки фор.мы, зачерненные на рисунке. Для устранения подрезки можно выполнить части модели, мешающие выемке, отъемными или выдвижными. Перед извлечением модели эти части отни.мают или убирают внутрь модели, после чего модель выходит из формы. По другому способу модель изготовляют с заполнением подрезаемых участков такая модель дает форму, изображенную на виде 6. Требуемую конфигурацию получают установкой в форме закладных стержней после извлечения модели (вид в).  [c.56]

          Рассмотрим основные понятия и определения. Твердые тела, входящие в состав механизма и обладающие относительной подвижностью, называют звеньями механизмд. Звенья могут состоять и.ч одной или нескольких жестко связанных между собой частей, н,1зываемых деталями. На рис, 1 изображена схема передаточного механизма измерительного прибора. Звено 2 механизма (шатун) имеет приспособление, позволяющее изменением длины этого звена установить стрелку прибора по нулевой отметке шкалы 4. На рис. 2 показано конструктивное оформление звена 2 (см. рис. 1) оно состоит из двух стержней, двух цилиндрических втулок, соединительной муфты и двух гаек. При движении шатуна указанные детали перемещаются как единое целое, и следовательно, образуют одно звено механизма. Каждую деталь или группу деталей, образующих неизменяемую систему, называют подвижным звеном, а неподвижные детали механизма—с/пой/сой. Все элементы, образующие стойку, на схеме механизма отмечены штриховкой. Места соединения (соприкосновения) звеньев друг с другом являются их геометрическими элементами. Шатун (см. рис. I) имеет два таких элемента, представляющих собой цилиндрические поверхности. Одним геометрическим элементом шатун соединен с кривошипом (звеном [c. 9]


          Нарисуйте гладкую штриховку — Блог рисования Кэрол

          Поезд, нарисованный с помощью гладкой штриховкиГладкая штриховка. Упражнение

          Пример того, что вы будете рисовать на этом уроке.

          Огромная часть рисования — это просто научиться заставлять карандаш делать то, что вы хотите, и этот урок призван помочь вам в этом.

          Расходные материалы:

          Карандаш HB
          Стирательная резинка
          Гладкая бумага для рисования или Bristol Board

          Прежде чем начать

          • Нарисуйте пять квадратов размером один дюйм.(Возможно, будет проще сделать блок из шести, как у меня.)
          • Держите карандаш остро заточенным во время упражнения.

          Шаг первый — однослойный люк

          • Заштрихуйте слой графита в первом ящике, но сделайте это только с одним слоем графита.
          • Слегка держите карандаш при письме — примерно на один-два дюйма выше острия.
          • Заполните коробку движениями вперед и назад, создавая полоски графита шириной около полдюйма. Заполните коробку несколькими полосами штриховки вместо одной большой. Вы сможете увидеть их края, и это нормально.
          • Движение штриховки должно начинаться с локтя, а не с запястья. Ваша рука и рука должны отрываться от бумаги от локтя. (Вы сможете выполнять это движение дольше, если будете больше практиковаться.)

          Шаг второй – еще раз

          • Проделайте то же самое во втором квадрате. Приложите некоторые усилия, чтобы смешать полосы вместе.Вы должны увидеть некоторое улучшение, но если вы этого не сделаете, это нормально.

          Шаг 3. Сглаживание краев полосы

          • Снова заполните третий ящик одним слоем графита, но на этот раз смешайте края полос друг с другом, немного перекрывая их. Вы можете сделать это во время рисования или после него.

          Шаг четвертый. Слои штриховки

          • Заполните четвертый квадрат любым количеством слоев штриховки.
          • Используйте острый кончик карандаша, чтобы   выровнять светлые полосы, слегка касаясь их, пока они не растворятся.

          Шаг пятый. Используйте ластик

          • Заполните следующий квадрат так же, как и предыдущий.
          • После того, как вы подкрасите светлые полосы, сожмите резинку-замешивание в точку и аккуратно постучите по темным пятнам и пятнам.
          • Если вы сделали какие-либо области слишком светлыми, закрасьте их обратно острым кончиком карандаша.
          • Мой пятый квадрат выглядит светлее и ровнее, чем остальные, потому что я удалил темные полосы и пятна.Попробуйте добиться аналогичного результата.

          Вы, вероятно, нашли это упражнение сложным (и немного скучным), но практика простых приемов рисования, подобных этому, научит вас контролировать и сделает любую технику проще.

          Практика — ключ к хорошему рисованию.

          Поезд в верхней части этой страницы почти полностью нарисован этим методом.

          Эти тюльпаны показывают разницу между методом гладкой и несглаженной штриховки.

          Тюльпан со сглаженной штриховкойТюльпан со сглаженной штриховкой

          Поделитесь этим:

          • Нажмите, чтобы поделиться на Facebook (откроется в новом окне)
          • Нажмите, чтобы поделиться на Pinterest (откроется в новом окне)
          • Нажмите, чтобы поделиться на Reddit (откроется в новое окно)
          • Нажмите, чтобы отправить по электронной почте другу (Открывается в новом окне)

          6 простых советов по технике штриховки

          Техника штриховки была одной из самых простых техник рисования и даже живописи, доступной каждому весело работать с. Если вы знакомы с техникой штриховки, то техника перекрестной штриховки почти такая же, только с продолжением новых слоев прямых параллельных линий, перекрывающихся с первыми штриховками линий.

          Какие советы вы можете применить для техники штриховки, особенно для начинающих? Техника перекрестной штриховки почти такая же, как работа с техникой штриховки? Как вы можете успешно использовать технику перекрестной штриховки с вашим материалом для рисования, например пастелью?

          Техника перекрестной штриховки

          Рисование с перекрестной штриховкой — 6 простых советов по технике перекрестной штриховки

          Если вы видели текстуру или линии между сетками, то это лучший способ описать технику перекрестной штриховки.Линии под прямым углом друг напротив друга — вот что такое техника перекрестной штриховки. Продолжение каждой линии из техники штриховки — вот что делает возможной эту удивительную технику.

          Две перпендикулярные линии из техники штриховки с одинаковым размером каждой линии, оттенками, тонами и цветом или, возможно, противоречащим цветом, создают правильные оттенки, которые необходимы для вашего стиля. Хотя вы можете не заметить, что техника рисования перекрестной штриховкой использовалась для многих техник рисования и живописи с давних времен.

          Если вы относитесь к тому типу художников, которые хотят опираться на текстуру своего рисунка или живописи, используя пастель в качестве средства рисования, то несколько слоев штриховки для создания техники перекрестной штриховки — лучший вариант для вас.

          Существуют различные преимущества, которые вы можете получить с помощью этой техники живописи, рисунка и туши. Основная причина, по которой большинство художников работают с техникой перекрестной штриховки, заключается в том, чтобы добиться нужных тональных эффектов, которые они хотели бы получить для своей картины или поверхности для рисования.Лучший способ получить наилучший тональный эффект — изменить промежутки или размеры между каждой параллельной линией.

          Как только вы поймете процесс и то, как каждая линия влияет друг на друга для вашего тонального эффекта, вы можете добавить больше слоев штриховок или линий, чтобы создать текстуру и тональный эффект вашего рисунка или картины.

          Этот тип техники лучше всего подходит, если вы работаете с тушью, ручками и даже карандашами, такими как пастельные карандаши или другие типы, которые вы предпочитаете. Хотя он широко используется для рисования карандашом, когда художник хочет добиться правильных оттенков и тональных эффектов на определенных участках своих рисунков или картин.

          Отличные советы по технике перекрестной штриховки

          Рисунок с перекрестной штриховкой – 6 простых советов по технике штриховки

          Лучший способ изучить этот тип живописи или техники рисования – начать работать со своей техникой штриховки. Если вы заметили, штриховка — это всего лишь две штриховки линий, которые полностью противоположны друг другу. Впечатление, когда дело доходит до этого стиля живописи или рисования, заключается в достижении правильного оттенка или необходимой текстуры. Результатом для линий перекрестной штриховки являются более темные тональные области.

          Использование более острого карандаша является одним из лучших факторов для успешной штриховки. Регулировка промежутков между линиями может создать правильные оттенки и необходимую текстуру.

          Основные этапы штриховки

          Шаг 1 Создание ряда прямых параллельных линий

          Сначала поработайте над своей техникой штриховки, создав ряд прямых параллельных линий одинаковой длины и размера пространства между ними.

          Вы можете выбирать между двумя типами техники штриховки; либо прямые или параллельные линии для работы, либо кривизны, которые зависят от области или пространства, которое вы хотели заполнить.

          Шаг 2. Добавьте параллельные или изогнутые линии поверх первого слоя

          Следующий слой будет еще одним слоем серии параллельных или изогнутых линий поверх первого слоя, который в равной степени противоположен первому методу штриховки.

          Новые слои линий штриховки всегда должны быть такими же, как ваш первый слой. Будь то горизонтальные или параллельные линии. Вы можете практиковать эту технику на разных промежутках между линиями или в своей технике штриховки.

          Вы можете добавить дополнительные, но меньшие по размеру линии, чтобы добавить нужный тон или штриховку к вашему произведению или картине. Вы также можете работать с разными направлениями линий, чтобы увеличить оттенки, необходимые для вашего стиля рисования.

          Шаг 4. Добавление более ярких оттенков линий поверх слоев

          Перекрестная штриховка — 6 простых советов по технике перекрестной штриховки

          Добавление глубины в области, над которыми вы работаете, означает добавление более сильных оттенков линий поверх слоев линий в определенном направлении, которым вы хотели подчеркнуть глубину.

          Шаг 5 Измените своего ангела для каждой стороны

          Есть разные способы увеличить и увидеть перспективу на рисунке или произведении искусства, меняя ангела для каждой стороны.

          Это может показаться незаметным при первой попытке с перекрестной штриховкой, но как только вы повернетесь или увидите другого ангела для своего рисунка или картины, вы легко заметите каждый недостающий элемент впоследствии.

          Шаг 6 Добавьте нужное количество света

          Правильное количество света, которое вы хотели получить от источника света, будет полностью зависеть от теней, с которыми вы работаете.

          Секреты и идеи для техники рисования или рисования штриховкой

          В любой технике живописи или рисунка нет секретов, кроме как всегда практиковать их, чтобы вы могли легко узнать и понять каждую характеристику. Таким образом, освоение одной техники рисования может привести к другой технике, с которой вы будете работать в следующий раз.

          Определение того, где находится источник света вашего предметного изображения, является одним из факторов реалистичной или гораздо более конкретной техники живописи или рисования.Независимо от того, работаете ли вы со штриховкой или перекрестной штриховкой, важно знать правила для каждой техники рисования или рисования. Таким образом, вы можете изменить каждую назначенную область, чтобы добиться нужных результатов, над которыми вы работаете или которых хотите достичь.

          Контурная или параллельная штриховка может привести к определенному стилю перекрестной штриховки, который вы хотели создать. С правильным тоном и оттенками вы можете создать правильную текстуру и четкость, которые вы хотели для своего рисунка или картины. Неважно, увлекаетесь ли вы реалистическими рисунками, натюрмортом или живописью.

          Рисование и штриховка

          Рисование перекрестной штриховкой — 6 простых советов по технике перекрестной штриховки

          Несмотря на то, что штриховка и перекрестная штриховка всегда связаны с рисованием, будь то чернильное пятно или ручка и карандаш, хорошо то, что они дают художнику эффект. добиться нужных результатов.

          Вот основные шаги по использованию этой техники для ваших проектов или сеансов рисования;

          • Как и в случае с любыми проектами по рисованию или рисованию, знание того, что вы делаете или создадите, очень важно для художника.Лучший способ — набросать план проекта, с которым вы будете использовать эту технику.
          • Освещение является важным фактором для удачной картины или рисунка. Это определит оттенок или тон, который вы будете использовать для изображения объекта или фокуса.
          • Для начала используйте базовую технику штриховки, чтобы заполнить области, над которыми вы будете работать над рисунком или картиной.
          • Начните работать с техникой перекрестной штриховки со всеми созданными штриховками.
          • После того, как вы правильно обрисовали свой эскиз, вы можете начать работу с добавлением нового носителя или чернил на свой рисунок.
          • Дайте чернилам полностью высохнуть, прежде чем удалять все карандашные пометки на блокноте для рисования или эскизов.

          Сетчатые узоры на каждом сделанном вами рисунке с перекрестной штриховкой создают правильный тон, оттенок и текстуру, необходимые для выделения областей, с помощью которых вы увеличиваете плотность. это также дает художнику ощущение, что он получает правильный источник света для своего рисунка или картины. Особенно, если вы работаете с пастельными тонами.



          Контурная штриховка | Чертеж ОВУ

          Моделирование — это термин, который рисунок заимствовал из скульптуры для обозначения любой графической стратегии, которая развивает внешний вид третьего измерения. Изменение ширины и веса линий, исследование тональных контрастов, отбрасываемых теней, линейных поперечных сечений и атмосферной перспективы — вот некоторые из способов, которыми рисовальщик реагирует на визуальные явления трехмерного мира.Опираясь на исследования линии в первые недели семестра, мы переходим к стыку, где граница между этим самым абстрактным из элементов начинает стираться в другой элемент — значение или тон — во всем его оркестровом богатстве. На всех рисунках, показанных здесь, используются линии, которые выражают третье измерение через развитие тональности. В отличие от материалов, таких как уголь, который можно размазывать и распылять по странице для создания непрерывного тона, настойчивость линейного знака в линейном моделировании придает рисункам силу направления, текстуру и определенную степень абстракции и трансформации. м

          Стонтон, штат Вирджиния, художник, Вирджиния Дин, использует остро заточенный карандаш в этом рисунке, как если бы это был рисунок пером и тушью, нанося четкие линейные штриховки, чтобы определить тональные изменения на шаровидных формах луковиц. Противостоят темным линиям белые штриховки, созданные ластиком. Композиция основана на повторяющемся круге луковиц, при этом исследуются тонкие вариации центральной оси каждой, а также масштабные контрасты между различными формами, неровности их стеблей и игра отбрасываемых теней, определяющих плоскость земли.

          Микеланджело использует контурную штриховку-моделирование, чтобы подчеркнуть тактильные трехмерные объемы фигуры. Изогнутые линии раскрывают рельеф поверхности, как поперечные сечения контурной карты или как зубчатые следы, оставленные в камне резцом скульптора. На рисунке появляются градиенты от темного к светлому, но в конечном итоге они служат тактильным, а не оптическим целям. Преходящие эффекты света и тени подчиняются осязанию и тому, что оно подтверждает объемную твердость формы.



          Рисунок Джакометти использует линии, подобные проволочной арматуре его скульптур, для построения форм изнутри наружу. В настойчивых, быстро движущихся линейных вихрях рисунков можно увидеть следы проницательного анализа художником положений, углов и осей больших и малых форм.

          м

          В этом отпечатке сухой иглой Джейк Мюрхед, как и Джакометти, рисует энергичной ищущей линией, но усиливает контрасты веса линий, варьируя давление руки.Направление линий имитирует естественную полосатость листьев кукурузы, создавая мощное трехмерное выражение за счет контрастов темного и светлого.

          м

          На этом рисунке Винсента Ван Гога тушью грецкого ореха крупные, грубые линии и интервалы внизу страницы постепенно уступают место более тонким штрихам и пунктирам вверху, сочетаясь с изменениями масштаба, перекрытиями и углами перспективы в полях, чтобы создать простое, но мощное пространственное движение от переднего плана к заднему.

          м

          И Кэт Кольвиц (вверху), и Рембрандт (внизу) используют контурную штриховку на этих автопортретах, чтобы исследовать как тактильные, плоские поверхности, так и оптические эффекты направленного света и отбрасываемой тени. Рембрандт, наблюдая потерю тонального контраста в таких местах, как глаза и поджатые губы, а также отраженный свет на шее и челюсти, передает сильное ощущение свечения.

          м

          Джорджио Моранди развивает богатую тональную гамму путем методичного наслоения равномерно расположенных прямых линий неизменной ширины.

          Сокращенный до контура элемент линии усиливает необходимую плоскостность страницы чертежа. Когда очертания уступают и допускают феномен наложения формы на форму, начинается моделирование третьего измерения. Обширный пространственный словарь существует только с использованием этого простого элемента.

          м

          Винсент Ван Гог

          м

          Обри Бердслей

          м

          Микеланджело Буонаротти

          м

          Кате Кольвиц

          м

          Уильям Утермолен

          м

          Питер Пауль Рубенс

          м

          Виллем Дрост

          м

          Виллем Ван Дер Хоэд

          м

          Гверчино

          м

          м

          Нравится:

          Нравится Загрузка. ..

          Уроки рисования штриховкой и перекрестной штриховкой и уроки рисования и штриховки с помощью художественных руководств для улучшения иллюстраций, комиксов, мультфильмов

          Вам также могут понравиться наши обучающие страницы по рисованию света и теней … Добавление тонов и значений к рисункам

          Советы и рекомендации по рисованию: штриховка

          Перекрестная штриховка — это наложение плоскостей параллельных линий друг на друга для создания градиента или текстуры на рисунке.

          Рисунок с перекрестным контуром : Что такое рисунок с перекрестным контуром?

          Использование перекрестных контуров при штриховке и штриховке

          Штриховка — это весело

          Некоторые примеры штриховки.

          Рисование портрета (метод штриховки)

          Я надеюсь, что этот пост будет полезен для людей, которые хотят узнать больше о том, как рисовать портреты. Я использовал свою любимую технику штриховки, чтобы нарисовать этот портрет.

          Рисунок от линии к жизни: тон и значение в наших рисунках

          Карандашный рисунок с использованием только тона (или значения) и без линии.Включает в себя множество способов нанесения тона — зигзаг, штриховка, перекрестная штриховка, круговая, графитовая пудра и т. д. — преодоление проблем, использование контрастов, работа от темного к светлому и многое другое…

          Основы искусства: штриховка

          Штриховка — это метод рисования линий, описывающий свет и тень. Для изображения света используется белый цвет или открытость страницы, а тень создается плотностью пересекающихся линий.

          Как рисовать затенение с помощью штриховки и перекрестной штриховки

          Большое преимущество штриховки и перекрестной штриховки для текстуры заключается в том, что вы можете использовать эту технику с чем угодно, что может оставить след. Он очень эффективен при работе с шариковой ручкой на обратной стороне конвертов и нежелательной почте, а также с техническими ручками на тонкой бристольской или акварельной бумаге.Вы можете сделать это карандашом, чтобы легко растушевать, или использовать цветные карандаши, чтобы оптически смешать цвета ярким и мощным способом.

          Как рисовать перекрестную штриховку и штриховку

          Перекрестная штриховка или штриховка — полезный способ заштриховать рисунок ручкой, карандашом или цветными карандашами. Эти методы затенения работают для любого носителя для рисования, который не может размазываться или смешиваться, и выглядят лучше, чем смешивание, на тех, которые могут.

          Техника рисования пером и тушью

          Рисунок пером и тушью описывает процесс использования перьев для нанесения чернил на поверхность. Существует бесконечное количество техник пера и туши. На этой странице мы рассмотрим основы техники рисования пером и тушью, инструменты и материалы. Некоторые из материалов, которые вам могут понадобиться для создания рисунка тушью, включают чернила, ручки для рисования, различные перья, графитный карандаш, ластик, бумажное полотенце, кисть и поверхность для рисования.

          Вы можете освоить базовые методы затенения

          Методы затенения позволяют вам накладывать карандашные пометки слой за слоем, чтобы придать убедительную форму вашим линейным рисункам.

          Вам также могут понравиться наши обучающие страницы по рисованию света и теней… Добавление тонов и значений к рисункам

          РИСОВАНИЕ НЕБА (часть 2) учебник Дайан Райт

          ЭТАП 1 — ШТРИХОВКА

          Я использую свободное положение руки при создании штриховки.Я считаю, что правильный вес карандаша на бумаге создаст легкие и последовательные карандашные штрихи.



          Я наношу 3 слоя графита на бумагу, используя грифель F. Первый слой укладывается горизонтально на поверхность, следующие два слоя – по диагонали.

          ЭТАП 2 — СМЕШИВАНИЕ

          Используя замшу, обернутую вокруг указательного пальца, я разглаживаю графит. Замша с твердым и даже нажимом. Для получения гладкого ровного тона может потребоваться несколько проходов замшей.Обязательно растушевывайте края области рисования, а также перекрывайте здания, деревья и области горизонта. Гораздо проще стереть, чем потом добавить пропущенный раздел.


          Старайтесь не касаться поверхности бумаги пальцами. Именно в этот момент в процессе смешивания волшебным образом появляются пятна или отпечатки пальцев. Если они появляются, это очень трудно исправить (если только они не находятся в облачном образовании), и много раз мне просто приходится начинать все сначала!

          Я добавлю еще 2 слоя перекрестной штриховки грифелем 2H и снова растушую замшей.Это создает красивую гладкую поверхность. Я обрезаю края рисунка с помощью Т-образной линейки и пластикового ластика.

          ЭТАП 3 — РАЗВЯЗАТЬ ОБЛАКА


          Я использую пластиковый ластик Mars с острым краем и стираю облака на небе. Для легких тонких облаков я использую Blu-Tack и просто перетаскиваю его по поверхности.

          ЭТАП 4 — ДЕТАЛИ

          Используйте свинцовый карандаш 2H, чтобы нанести слой на более темные области рядом с самыми белыми вершинами облаков. Тортильон используется для смешивания и проработки деталей.

          Путем смешивания, подъема, стирания и наслоения большего количества графита облака появляются на бумаге. Я смягчаю облака, используя Blu-Tack. Чтобы сделать облака более драматичными, затемните фон неба. Это позволяет более полно формировать белые ватные облака. Имейте в виду, что если акцент вашего рисунка не сделан на облаках, они не должны конкурировать с остальной частью пейзажа. Они должны быть тонкими и мягко вести взгляд зрителя по сцене. Обычно я использую легкие клочья и намеки на облака в большинстве своих пейзажей.

          Обычно я трачу 5-8 часов, рисуя только небо и облака. ТЕРПЕНИЕ является ключом к созданию гладкого неба.


          Как только вы овладеете базовой техникой создания плавных тонов и общих облачных образований, небо станет пределом всех возможностей и вариаций, которые вы можете создать. Каждое мгновение… каждый час… каждый день… каждое время года… небо меняет свое настроение и дизайн, предоставляя нам неограниченный источник вдохновения для наших пейзажей.

          Закаты и сумерки Изображения

          Вот краткое исследование (менее часа) облаков ранним вечером, как раз когда солнце думает о закате. Облака подсвечены солнцем и темнее неба. Деревья в основном в тени, и большинство деталей приглушены. Это небольшой рисунок размером всего 4½ x 7 дюймов. Небо имеет более светлый тон, чем облака, и представляет собой обратную сторону обычных облаков.


          Учебное пособие © 2007 Дайан Райт

          Мы не можем найти эту страницу

          (* {{l10n_strings.REQUIRED_FIELD}})

          {{l10n_strings.CREATE_NEW_COLLECTION}}*

          {{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

          {{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings. DRAG_TEXT}}

          {{l10n_strings.DRAG_TEXT_HELP}}

          {{l10n_strings.LANGUAGE}} {{$select.selected.display}}

          {{статья.content_lang.display}}

          {{l10n_strings.АВТОР}}

          {{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

          {{$выбрать. выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

          Штриховка

          Штриховка на самом деле представляет собой ритмичный набор линий. Другими словами, штриховка отличается от линий тем, что создается короткими движениями.Штриховка необходима для создания тона, тени и объема на рисунке. Если художник виртуозно владеет техникой штриховки, он сможет изображать любые предметы на плоскости, придавая им максимальный объем и реалистичность.

          Есть два основных варианта штриховки.

          Первый вариант штриховки выглядит как некий зигзаг. При таком варианте карандаш не отрывается от листа бумаги при движении руки. С помощью этого варианта можно создать различную текстуру, но он не подходит для равномерного окрашивания поверхностей. Из-за того, что карандаш не отрывается от бумаги, на концах линий появляются утолщения, которые становятся еще более заметными при дополнительных слоях штриховки.

          Для создания однородного тона на бумаге необходимо использовать метод штриховки с исчезающими кончиками. В этом варианте каждый штрих создается отдельно, и когда линия завершена, рука с карандашом отходит от листа бумаги для создания следующего штриха. Оба кончика лески должны плавно утончаться, создавая эффект растворения с обеих сторон.Исчезающие концы линий в этом варианте штриховки позволяют плавно растворяться друг в друге, создавая эффект распыления.

          Существуют упражнения для тренировки этой техники штриховки. Например, можно нарисовать прямоугольник, разделить его на 13 частей и сделать плавный переход от самого темного тона к самому светлому. Также можно попробовать равномерно заштриховать лист формата А4, чтобы самый темный тон был слева, а самый светлый справа

          Этот вариант штриховки, в свою очередь, делится на два основных типа.

          Первый тип параллельная штриховка . При этом варианте все штрихи располагаются в одной плоскости и двигаются в одном направлении. Эти штрихи могут создаваться как с учетом формы рисуемого объекта, так и быть абсолютно прямыми по всей заштрихованной области.

          Второй тип с перекрестной штриховкой . Чтобы создать этот тип штриховки, сначала создайте один слой на листе, затем нарисуйте второй слой под небольшим углом. Чтобы сделать тон темнее, создайте еще один слой штриховки, слегка изменив наклон штрихов.

          Команда Drawingforall.net не рекомендует использовать слишком много слоев штриховки в одной области. Если переборщить с количеством слоев штриховки, можно придать рисунку грязный и неопрятный вид.

          Чтобы правильно передать форму предмета, необходимо штриховать предметы в соответствии с их формой. Например, в круглом объекте лучше всего использовать изогнутые линии, которые охватывают форму объекта.

          При рисовании плоских объектов лучше всего использовать прямую штриховку.Вертикально стоящие объекты лучше выглядят с вертикальной штриховкой, а горизонтальные объекты — с горизонтальной штриховкой. Размер штриховки также зависит от размера поверхностей. Чем больше поверхность, тем крупнее должна быть штриховка.

          Штриховка также важна при создании пространства и объема на чертеже. То есть необходимо создать штриховку в соответствии с линейной перспективой и воздушной перспективой.

          Например, на переднем плане штриховка должна быть более активной, чем на заднем.Как уже писала команда Drawingforall.net в статье о рисовании линий, более толстые и темные линии кажутся нам ближе, чем более светлые и блеклые. Это работает как с отдельными линиями, так и с набором линий, создающих штриховку.

          Более близкие объекты должны быть заштрихованы в соответствии с их формой. По мере удаления объектов от нас линии штрихов должны все меньше и меньше зависеть от формы объектов. Для рисования очень удаленных объектов следует использовать более простую штриховку, не привязанную к форме объектов.Вместе с объектами на переднем плане, заштрихованными по форме, вы создадите ощущение глубины и объема пространства в своей работе.

          Существует также разница между штриховкой освещенных и затененных объектов. Тени должны иметь более обобщенный и целостный вид. В тенях мы не видим предметы такими четкими и резкими, как на свету, и мы должны передать этот эффект в художественном произведении. Для этого для теней необходимо использовать более широкую штриховку, менее зависимую от рельефа.Используя такую ​​штриховку, нужно рисовать тени объектов вместе с отбрасываемой тенью, а также все объекты внутри теней.

          То есть нужно использовать более широкие и длинные мазки и закрашивать сразу несколько объектов в тени. Объекты в освещенных областях, как сказала команда Drawingforall.net, должны быть заштрихованы в соответствии с их формой. Это также придаст картинке больше объема и выделит освещенные объекты на фоне неосвещенных.

          Comments
